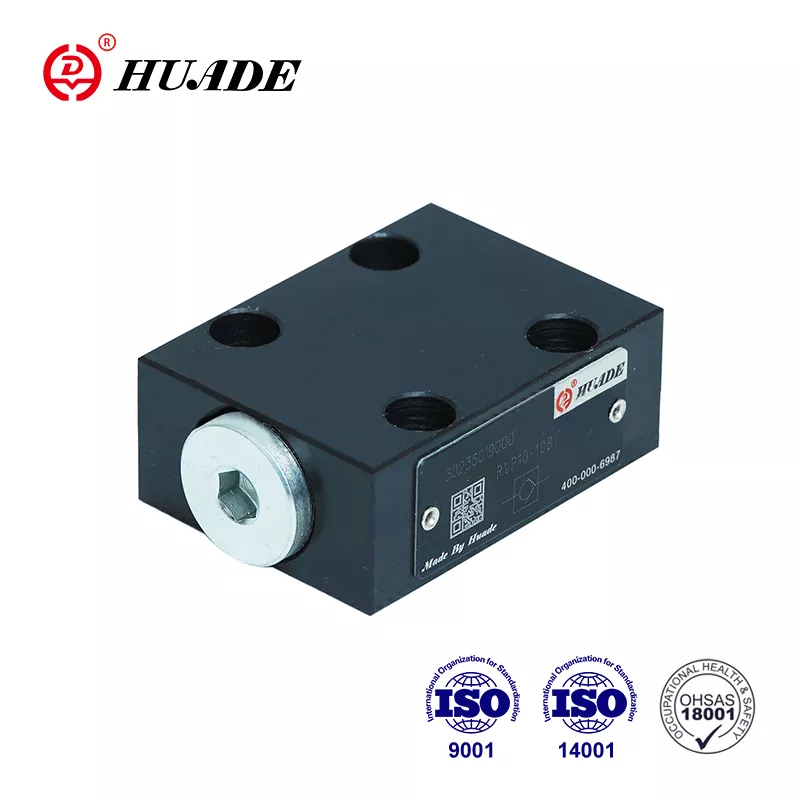

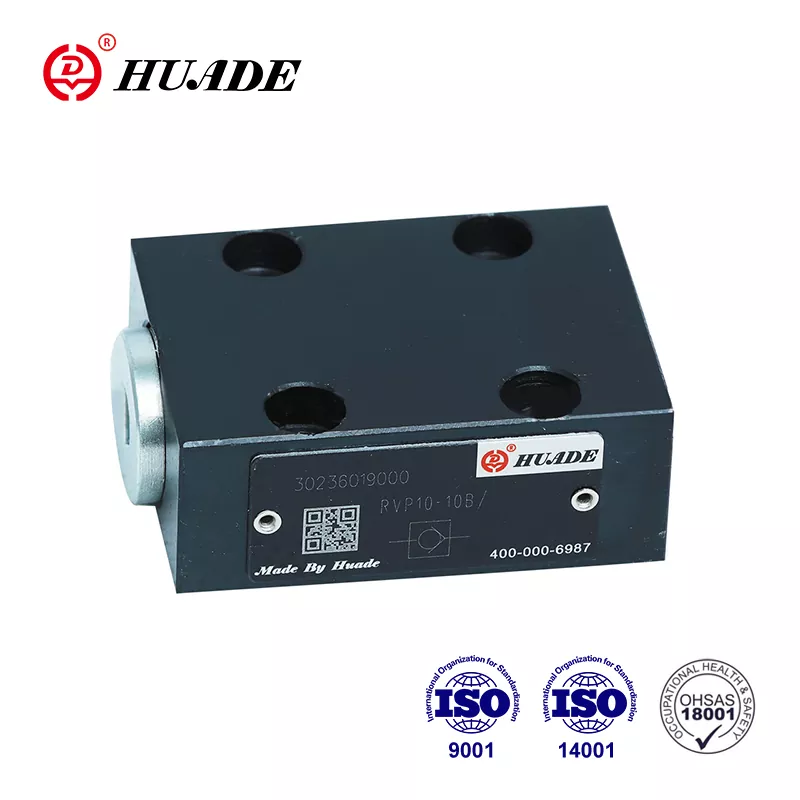

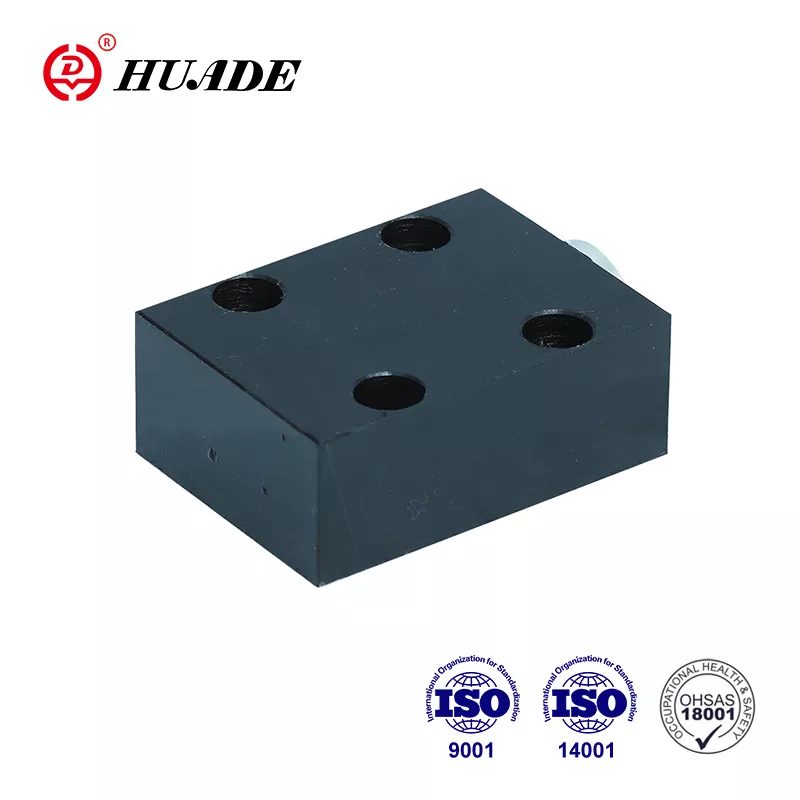

Coopération avec Rexroth depuis plus de 7 ans à partir de 1979, le clapet anti-retour Huade® RVP 25 est compatible avec Rexroth RVP 25 à un prix raisonnable. Il est fabriqué en acier résistant. Tous les produits Huade® sont soumis à des tests stricts avant de quitter l'usine pour garantir une haute qualité et bénéficient d'une garantie d'un an. Pendant la période de garantie, la réparation est gratuite. Les produits de Huade répondent aux normes internationales, à savoir ISO9001, ISO14001 et ISO45001. Les clapets anti-retour Huade® sont largement utilisés dans les machines d'ingénierie et de construction, la métallurgie, les machines-outils, etc. Il s'agit d'une ancienne marque nationale en Chine.
|
Données techniques |
|||||||||
|
Taille |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Pression de fonctionnement, max (MPa) |
31.5 |
||||||||
|
Pression d'ouverture (MPa) |
0.05 |
||||||||
|
Fluide sous pression |
huiles minérales ou ester de phosphate |
||||||||
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
||||||||
|
Plage de viscosité (mm2/s) |
2,8 ~ 500 |
||||||||
|
Position de fixation |
facultatif |
||||||||
Caractéristiques:
▶ Connexion de l'embase
▶ Fermeture sans fuite dans un sens
Application:
Le clapet anti-retour RVP 25 est principalement utilisé à la sortie de la pompe comme clapet anti-retour et clapet de dérivation.
Le clapet anti-retour type RVP 25 peut être utilisé dans divers environnements industriels à haute pression. Il a pour tâche de boucher de préférence un écoulement sans fuite dans un sens et de permettre un écoulement libre dans le sens opposé. Le schéma de structure est le suivant. Il comprend essentiellement le boîtier (1), le clapet (2), le ressort de compression (3) et le siège du ressort (4). La course du clapet (2), guidé sur son diamètre extérieur, est limitée par une butée mécanique. Le ressort de compression intégré (3) soutient le mouvement de fermeture. De plus, le ressort de compression (3) maintient le clapet (2) en position fermée même lorsqu'il n'y a pas de débit à travers la vanne.
Symbole
Diagramme structurel
①Boîtier ②Poppet ③Ressort ④Siège à ressort
1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.
2. Le réservoir doit être étanche et un filtre à air doit être installé à l'entrée d'air.
3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez commander spécialement.
4. Les vis de fixation de la vanne doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.
5. La rugosité de la surface liée à la valve doit être de 0,8.
6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
