Lorsque vous travaillez avec des systèmes hydrauliques, il est plus important que vous ne le pensez de maintenir le fluide dans la bonne direction. La plaque sandwich pour clapet anti-retour Z1S de Bosch Rexroth fait exactement cela : elle laisse passer le fluide dans un sens tout en l'empêchant de reculer. Ce travail simple est crucial dans tout, des machines d'usine aux équipements de construction.
Ce qui différencie la plaque sandwich du clapet anti-retour Z1S
La plaque sandwich du clapet anti-retour Z1S tire son nom de la façon dont elle s'installe. Au lieu de se connecter aux tuyaux et aux raccords, il se place entre d’autres composants comme une couche sandwich. Cette conception permet d'économiser de l'espace et réduit le nombre de points de connexion où des fuites pourraient survenir. La vanne utilise un mécanisme à clapet à ressort qui se ferme hermétiquement contre le flux inverse, obtenant ainsi une fuite proche de zéro même lorsque la pression atteint 350 bars.
La conception de la plaque sandwich du clapet anti-retour fonctionne bien dans les espaces restreints. Les constructeurs de machines empilent souvent plusieurs unités Z1S verticalement dans des collecteurs hydrauliques, créant ainsi des circuits de commande complexes sans ajouter de tuyauterie externe volumineuse. Cette approche modulaire suit les normes ISO 4401, ce qui signifie que la plaque sandwich pour clapet anti-retour Z1S s'adapte aux composants de différents fabricants.
Comment fonctionne la plaque sandwich du clapet anti-retour Z1S
À l'intérieur de chaque plaque sandwich de clapet anti-retour Z1S se trouve un clapet, généralement fabriqué à partir de plastique haute performance, maintenu contre son siège par un ressort. Lorsque la pression du fluide venant de l'avant atteint le seuil de pression de fissuration, le clapet se soulève et le fluide s'écoule à travers. Au moment où la pression chute ou s'inverse, le ressort repousse le clapet vers le bas, scellant ainsi le passage.
La série Z1S propose différentes pressions de craquage : options de 0,5, 1,5, 3 et 5 bars. Des pressions de fissuration plus faibles fonctionnent mieux dans les systèmes où vous souhaitez une résistance minimale, tandis que des réglages plus élevés empêchent l'ouverture accidentelle due aux pics de pression. La configuration à plaque sandwich à clapet anti-retour gère des débits allant jusqu'à 40 litres par minute dans les modèles de taille 6 et 100 litres par minute dans les variantes de taille 10.
Choisir la bonne plaque sandwich pour clapet anti-retour Z1S
Bosch Rexroth propose huit variantes de fonctions de fermeture différentes de la plaque sandwich pour clapet anti-retour Z1S. Certains bloquent le flux dans un canal tandis que d’autres gèrent simultanément deux canaux. Les blocs de version les plus courants circulent du port A2 vers A1, mais vous trouverez des options pour presque toutes les configurations de circuit.
La taille compte lors de la sélection de votre plaque sandwich de clapet anti-retour. La taille 6 Z1S pèse environ 0,8 kilogramme et supporte des pressions allant jusqu'à 350 bars. Les unités de taille 10 sont plus grandes (2,3 kilogrammes) mais peuvent gérer un débit de 100 litres par minute. Les deux versions fonctionnent avec des huiles hydrauliques minérales et peuvent être adaptées aux fluides biodégradables lorsque vous choisissez des joints compatibles.
Le matériau du joint affecte considérablement les performances. Les joints FKM standard répondent bien à la plupart des applications, en particulier lorsque la vitesse du fluide dépasse 4 mètres par seconde. Pour les situations de pression plus faible et de débit plus lent, les joints NBR souples réduisent l’usure des surfaces de contact. Votre plaque sandwich de clapet anti-retour durera plus longtemps lorsque le joint correspond à vos conditions de fonctionnement.
Installation de votre plaque sandwich de clapet anti-retour Z1S
Une installation correcte détermine les performances de votre plaque sandwich de clapet anti-retour Z1S. La surface de montage doit être plate à moins de 0,01 millimètres par 100 millimètres et lisse avec une rugosité de surface ne dépassant pas 4 micromètres. Ces spécifications peuvent paraître précises, mais elles évitent les fuites qui pourraient se développer au fil du temps.
La plaque sandwich du clapet anti-retour se monte avec quatre vis : M5 pour la taille 6 ou M6 pour les modèles de taille 10. Le couple compte ici. Les unités de taille 6 ont besoin de 8 à 10 newton-mètres tandis que la taille 10 nécessite 15,5 newton-mètres plus ou moins 10 pour cent. L'utilisation de vis de classe de résistance 10.9 garantit que le montage reste sécurisé même en cas de vibrations.
Vous pouvez installer la plaque sandwich du clapet anti-retour Z1S dans n'importe quelle orientation. La conception ne dépend pas de la gravité pour fonctionner. Assurez-vous simplement que la bague en plastique bleue fournie avec certains modèles reste protégée pendant l'assemblage. Cette bague offre une étanchéité supplémentaire et ne doit pas être endommagée ou retirée, sauf si vous remplacez la vanne entière.
Où la plaque sandwich du clapet anti-retour Z1S fonctionne le mieux
Les presses hydrauliques s'appuient sur des plaques sandwich à clapet anti-retour pour maintenir les charges en toute sécurité. Lorsque la presse fait une pause entre les cycles, le Z1S empêche le fluide de refluer vers l'arrière, ce qui laisserait le vérin de la presse dériver vers le bas. Cette fonction de maintien de charge est importante à la fois pour la sécurité et la précision.
Les machines-outils utilisent la plaque sandwich de clapet anti-retour Z1S dans les broches CNC et les changeurs d'outils. La conception sandwich compacte s'adapte aux espaces restreints autour des composants rotatifs. Les circuits à grande vitesse de ces machines bénéficient de l'option de joint métallique de la vanne, qui gère des vitesses supérieures à 4 mètres par seconde sans usure excessive.
Les équipements mobiles tels que les excavatrices et les grues nécessitent un contrôle de débit fiable dans des conditions difficiles. La plaque sandwich pour clapet anti-retour Z1S gère les variations de température et les vibrations courantes sur les chantiers de construction. Les variantes inclinées de la plaque sandwich du clapet anti-retour aident à acheminer efficacement le flux de fluide dans les limites exiguës des machines mobiles.
Entretien de votre plaque sandwich de clapet anti-retour Z1S
Un fluide hydraulique propre assure le bon fonctionnement de la plaque sandwich de votre clapet anti-retour. Bosch Rexroth spécifie la classe de contamination ISO 4406 20/18/15, qui nécessite une filtration jusqu'à 20 micromètres. Un liquide sale provoque le collage ou l'usure prématurée du clapet, entraînant des fuites ou un défaut de fermeture.
Des inspections régulières doivent vérifier les fuites externes autour de la surface de montage et mesurer la chute de pression à travers la vanne. Une augmentation de la chute de pression signale souvent une accumulation de contamination à l’intérieur. La plaque sandwich du clapet anti-retour Z1S n'offre pas d'options de réparation sur site : si l'ensemble de clapet interne tombe en panne, vous remplacez l'unité entière.
La température affecte le fonctionnement de votre plaque sandwich de clapet anti-retour. Le Z1S fonctionne de -20°C à +80°C, correspondant à la plupart des plages de température des fluides hydrauliques. La viscosité du fluide doit rester comprise entre 2,8 et 500 millimètres carrés par seconde. En dehors de ces plages, la vanne peut ne pas s'ouvrir à la pression de fissuration spécifiée ou risquer de développer des fuites.
Dépannage des problèmes courants de plaque sandwich du clapet anti-retour Z1S
Lorsqu'une plaque sandwich à clapet anti-retour ne s'ouvre pas, la contamination est généralement à l'origine du problème. Le rinçage du système conformément aux normes de propreté ISO résout souvent les problèmes de collage. Si le rinçage ne fonctionne pas, le ressort est peut-être fatigué et doit être remplacé, ce qui signifie remplacer la vanne entière.
Une fuite excessive à travers la plaque sandwich de votre clapet anti-retour Z1S indique généralement des joints usés ou l'utilisation d'un fluide incompatible avec le matériau du joint. Vérifiez que vous utilisez le bon type d'huile hydraulique et que les joints correspondent à votre application. Les fluides d'origine biologique nécessitent des joints différents de ceux des huiles minérales standards.
Une chute de pression élevée à travers la vanne suggère que vous avez peut-être sélectionné la mauvaise pression de craquage ou que des débris limitent le débit. La plaque sandwich du clapet anti-retour doit montrer une augmentation progressive de la pression avec le débit. Une chute soudaine de pression indique un blocage interne nécessitant le remplacement de la valve.
Un fonctionnement bruyant provient souvent de la cavitation, lorsque la vitesse du fluide devient trop élevée et crée des bulles de vapeur qui s'effondrent violemment. L'ajout d'un amortissement du débit en amont ou le passage à une plaque sandwich de clapet anti-retour avec des joints métalliques peut réduire le bruit de cavitation. Parfois, l’augmentation de la pression du système élimine les conditions à l’origine de la cavitation.
Comparaison de la plaque sandwich du clapet anti-retour Z1S à d'autres options
Les clapets anti-retour en ligne coûtent moins cher que les plaques sandwich mais prennent plus de place et nécessitent des raccords de tuyaux supplémentaires. La plaque sandwich pour clapet anti-retour Z1S s'intègre directement dans votre pile de vannes, éliminant quatre extrémités de tuyau et leurs points de fuite potentiels. Pour les systèmes montés sur collecteur, la conception sandwich est plus logique.
Les clapets anti-retour pilotés offrent des capacités de contrôle à distance qui manquent à la plaque sandwich du clapet anti-retour Z1S. Cependant, ils nécessitent des lignes pilotes et des vannes de régulation supplémentaires, ce qui ajoute une complexité dont votre système n'a peut-être pas besoin. Pour un contrôle simple du débit unidirectionnel, le Z1S à commande directe offre des performances fiables sans composants supplémentaires.

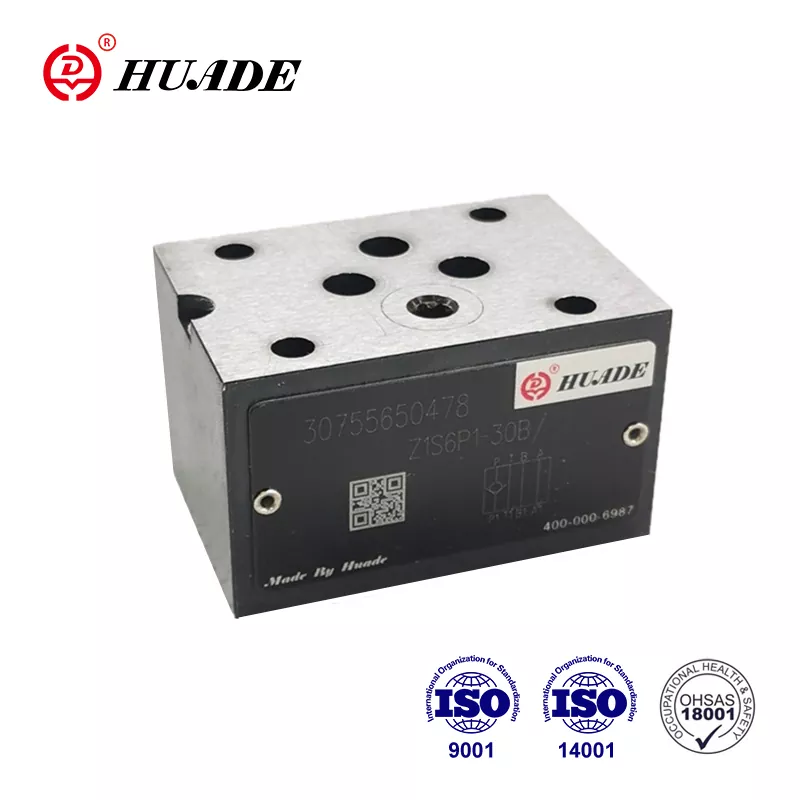

Des fabricants alternatifs comme Huade et Hengli produisent des plaques sandwich pour clapets anti-retour compatibles avec les normes ISO 4401. Ces options peuvent coûter 30 à 50 % de moins que les unités Bosch Rexroth authentiques. La qualité répond généralement aux exigences des applications non critiques, mais les vannes Z1S d'origine offrent une fiabilité éprouvée dans des environnements exigeants.
Tirer le meilleur parti de votre plaque sandwich à clapet anti-retour Z1S
La plaque sandwich du clapet anti-retour Z1S offre un contrôle de débit unidirectionnel fiable lorsque vous adaptez le clapet à votre application. Choisir la pression de fissuration, le type de joint et la taille appropriés garantit des performances optimales. Une installation correcte avec un couple correct et une préparation de surface empêche les fuites. Maintenir un fluide propre et rester dans les limites de température prolonge la durée de vie.
Cette plaque sandwich à clapet anti-retour fonctionne dans des systèmes allant de 0,5 bar à 350 bar de pression et gère les huiles minérales ou les fluides biodégradables avec des joints appropriés. Le montage sandwich compact réduit l'encombrement tout en assurant un fonctionnement sans fuite. Que vous conceviez un nouveau système hydraulique ou modernisiez un système existant, la plaque sandwich à clapet anti-retour Z1S offre une solution éprouvée pour le contrôle du débit directionnel.
Pour des spécifications détaillées et des informations de commande, Bosch Rexroth fournit des fiches techniques complètes via ses distributeurs. Prendre le temps d'examiner ces documents vous aide à sélectionner la variante exacte de plaque sandwich de clapet anti-retour Z1S requise par votre application.
