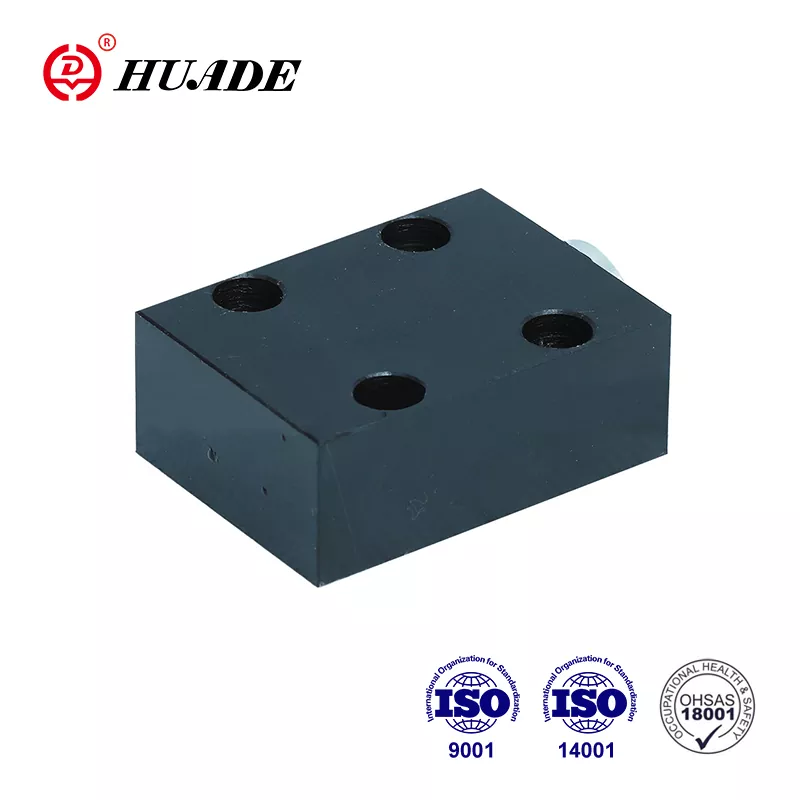

Huade a coopéré avec Rexroth pendant plus de 7 ans à partir de 1979. Le clapet anti-retour Huade® RVP 30 est une alternative abordable aux produits Rexroth de la même série. Il est fabriqué en acier résistant. Huade dispose d'un bon système d'inspection pour garantir une haute qualité. Tous les produits sont soumis à des tests stricts avant de quitter l'usine et sont emballés dans un carton standard avec un emballage étanche. Pendant la période de garantie d'un an, la réparation est gratuite. L'usine a passé les normes ISO9001, ISO14001 et ISO45001. Les clapets anti-retour Huade® sont utilisés dans l'industrie militaire en Chine en raison de leurs performances stables et fiables. C'est une marque nationale bien connue en Chine.
|
Données techniques |
|||||||||
|
Taille |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Pression de fonctionnement, max (MPa) |
31.5 |
||||||||
|
Pression d'ouverture (MPa) |
0.05 |
||||||||
|
Fluide sous pression |
huiles minérales ou ester de phosphate |
||||||||
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
||||||||
|
Plage de viscosité (mm2/s) |
2,8 ~ 500 |
||||||||
|
Position de fixation |
facultatif |
||||||||
Caractéristiques:
▶ Connexion de l'embase
▶ Fermeture sans fuite dans un sens
Application:
Le clapet anti-retour RVP 30 est principalement utilisé à la sortie de la pompe comme clapet anti-retour et clapet de dérivation.
Le clapet anti-retour type RVP 30 a pour fonction de fermer de préférence un écoulement sans fuite dans un sens et de permettre un écoulement libre dans le sens opposé. Il comprend essentiellement le boîtier (1), le clapet (2), le ressort de compression (3) et le siège du ressort (4). La course du clapet (2), guidé sur son diamètre extérieur, est limitée par une butée mécanique. Le ressort de compression intégré (3) soutient le mouvement de fermeture. De plus, le ressort de compression (3) maintient le clapet (2) en position fermée même lorsqu'il n'y a pas de débit à travers la vanne.
Symbole
Diagramme structurel
①Boîtier ②Poppet ③Ressort ④Siège à ressort
1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.
2. Le réservoir doit être étanche et un filtre à air doit être installé à l'entrée d'air.
3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez commander spécialement.
4. Les vis de fixation de la vanne doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.
5. La rugosité de la surface liée à la valve doit être de 0,8.
6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
