Le guide complet des vannes de commande de débit proportionnelles hydrauliques

2025-08-25

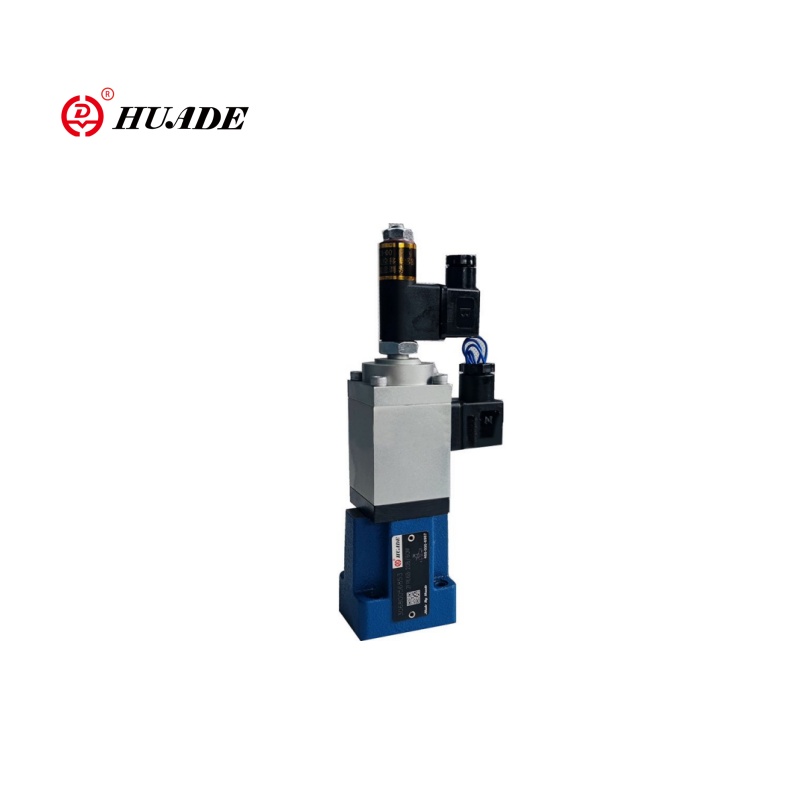

Vannes de commande d'écoulement proportionnelle hydraulique

Considérez une vanne de contrôle de débit proportionnel comme le "gradateur intelligent" des systèmes hydrauliques. Tout comme un gradateur vous permet de contrôler à quel point une lumière est brillante, ces vannes vous permettent de contrôler exactement à quelle vitesse les huiles hydrauliques circulent dans votre système.

La définition simple:Une valve de commande d'écoulement proportionnelle hydraulique ajuste le débit de fluide basé sur un signal électrique que vous lui envoyez. Envoyez un petit signal, obtenez un peu de flux. Envoyez un grand signal, obtenez beaucoup de flux. Tout entre les deux fonctionne aussi.

Pourquoi cela compte:

Les valves hydrauliques traditionnelles sont soit entièrement ouvertes, soit entièrement fermées - comme un interrupteur d'éclairage ordinaire. Les vannes proportionnelles vous donnent un contrôle lisse et précis - comme ce gradateur. Ce contrôle fluide signifie:

  • Moins de choc et de vibrations dans votre machinerie
  • Mouvement plus précis des cylindres et moteurs hydrauliques
  • Meilleure efficacité énergétique
  • Fonctionnement plus fluide dans l'ensemble

Le concept de base

Voici comment cela fonctionne en termes simples:

Entrée électrique

Vous envoyez un signal électrique (généralement 4-20 mA ou 0-10V) à la valve

Réponse proportionnelle

La valve s'ouvre proportionnellement à ce signal

Contrôle du débit

Plus de signal = plus de flux, moins de signal = moins de flux

Opération en douceur

Les changements se produisent progressivement, pas soudainement

Cette relation proportionnelle est ce qui rend ces valves si précieuses dans les systèmes hydrauliques modernes.

Pourquoi ils comptent: l'évolution d'un contrôle simple à intelligent

L'ancienne manière: contrôle bang-bang

Dans le passé, la plupart des systèmes hydrauliques utilisaient des vannes simples / hors de vue (appelée contrôle "bang-bang"). Ces vannes avaient deux paramètres:

  • Entièrement ouvert:Débit maximal
  • Entièrement fermé:Pas de flux

Problèmes avec le contrôle de Bang-Bang:

  • Des pics de pression soudaine lorsque les soupapes s'ouvrirent ou se fermaient rapidement
  • Vibration et contrainte mécanique sur l'équipement
  • Difficulté à atteindre des vitesses ou des positions précises
  • Déchets d'énergie à partir de fonctionnement constant complet

La nouvelle façon: contrôle proportionnel

Les vannes proportionnelles ont tout changé en fournissant:

Accélération en douceur

Au lieu du mouvement de démarrage saccadé, les machines se déplacent en douceur du repos à la pleine vitesse.

Contrôle de vitesse précis

Vous pouvez définir des vitesses exactes pour différentes parties d'un cycle de machine.

Efficacité énergétique

Le système utilise uniquement le flux dont il a besoin, quand il en a besoin.

Meilleure qualité de produit

Le mouvement plus lisse signifie de meilleurs résultats dans les processus de fabrication.

Entretien réduit

Moins de choc et de vibrations signifie une durée de vie de l'équipement plus longue.

Impact du monde réel

Considérez une machine à moulage par injection fabriquant des pièces en plastique:

  • Ancien système:Le bélier d'injection s'est déplacé à pleine vitesse ou s'est complètement arrêté, provoquant des défauts et un matériau gaspillé
  • Nouveau système:La vitesse RAM varie en douceur tout au long du cycle d'injection, produisant des pièces cohérentes et de haute qualité

Cette évolution d'un contrôle simple à intelligent a rendu les vannes proportionnelles essentielles dans la fabrication moderne.

Comment ils fonctionnent: à l'intérieur de la technologie

Comprendre le fonctionnement des vannes de contrôle de débit proportionnelles vous aide à mieux les choisir et les utiliser. Décomposons les composants clés:

1. Le solénoïde proportionnel: le cerveau

Le solénoïde proportionnel est comme le cerveau de la valve. Contrairement aux solénoïdes réguliers qui sont sur ou désactivés, les solénoïdes proportionnels peuvent créer différentes quantités de force en fonction du signal électrique qu'ils reçoivent.

Comment ça marche:

  • Reçoit un signal électrique (courant ou tension)
  • Crée une force magnétique proportionnelle à ce signal
  • Plus de signal = plus de force magnétique
  • Cette force déplace les parties internes de la valve

Caractéristiques clés:

  • Utilise une alimentation CC pour un fonctionnement en douceur
  • Utilise souvent des signaux PWM (modulation de largeur d'impulsion) autour de 200 Hz
  • Peut inclure "Dither" - minuscules vibrations qui réduisent la friction

2. Le corps de la bobine et de la vanne: le contrôleur de débit

À l'intérieur du corps de soupape se trouve un cylindre acculé avec précision appelé bobine. Cette bobine glisse d'avant en arrière pour contrôler le flux.

Caractéristiques de conception de la bobine

  • Encoches de mesure:Des formes spéciales (V, U ou rectangulaire) coupées dans la bobine qui contrôlent comment le débit change avec la position de la bobine
  • Caractéristiques de chevauchement:Comment les bords de la bobine s'alignent sur les ports affectent la réponse de la valve

Caractéristiques de flux

  • Flux linéaire:Le flux augmente proportionnellement au mouvement de la bobine
  • Flux progressif:Le débit augmente plus aux ouvertures plus grandes, ce qui donne un contrôle plus fin à des flux bas

3. Compensation de pression: maintenir un débit cohérent

L'une des caractéristiques les plus importantes des vannes proportionnelles de qualité est la compensation de pression. Ce système garantit que le débit reste constant même lorsque la pression de charge change.

Le problème sans compensation:Si vous soulevez une charge lourde, la pression arrière augmente, réduisant le débit même si l'ouverture de la valve reste la même.

La solution:Un compensateur de pression ajuste automatiquement la chute de pression sur la bobine principale pour le garder constant.

Avantages:

  • Le flux dépend uniquement du signal de soupape, pas de charge
  • Comportement prévisible du système
  • Programmation et contrôle plus faciles

4. Systèmes de rétroaction: assurer l'exactitude

Les vannes proportionnelles à haut de gamme incluent des systèmes de rétroaction qui surveillent la position réelle de la bobine et la comparent à la position souhaitée.

Type de soupape Retour Précision Coût Applications
Vannes en boucle ouverte Pas de commentaires Modéré Inférieur Applications de base
Vannes en boucle fermée Capteurs LVDT Haut Plus haut Applications de précision

Types de vannes de contrôle de débit proportionnelles

Les vannes proportionnelles sont disponibles dans plusieurs configurations. La compréhension de ces types vous aide à choisir la bonne pour votre application.

Par mécanisme d'entraînement

Vannes à action directe

Le solénoïde déplace directement la bobine

Avantages:
  • Réponse rapide (5-10 millisecondes)
  • Taille compacte
  • Design simple

Limites:Limité aux débits plus petits (<50 l / min) et aux pressions (<210 bar)

Meilleur pour:Petits systèmes, dispositifs médicaux, étapes pilotes pour des vannes plus grandes

Vannes pilotées (deux étages)

Une petite vanne pilote contrôle le débit d'huile pour déplacer la bobine principale

Avantages:
  • Peut gérer des débits élevés (jusqu'à 1600 L / min)
  • Pressions élevées (jusqu'à 350 bar)

Limites:Réponse plus lente (~ 100 ms)

Meilleur pour:Machines lourdes, grands systèmes industriels, applications haute puissance

Par fonction

Vannes de commande d'écoulement

  • Le travail principal est de contrôler le débit
  • Généralement des configurations à deux ou 3 voies
  • Incluent souvent la compensation de pression
  • Contrôle la vitesse de l'actionneur

Vannes de commande directionnelles

  • Contrôler à la fois le flux et la direction
  • Généralement des vannes à 3 positions à 3 voies
  • Remplacer plusieurs vannes simples
  • Contrôler la direction et la vitesse du moteur

Vannes de commande de pression

  • Pression du système de contrôle plutôt que d'écoulement
  • Inclure les soupapes de décharge et les vannes de réduction de la pression
  • Maintenir des pressions opérationnelles sûres

Proportionnel vs d'autres types de vannes

Comprendre comment les vannes proportionnelles se comparent à d'autres technologies vous aide à prendre de meilleures décisions.

Vannes proportionnelles vs sur / désactivées

Fonctionnalité Vannes marche / arrêt Vannes proportionnelles
Type de contrôle Binaire (ouvert / fermé) Continu (variable)
Contrôle du débit Plein flux ou pas de flux Tout flux de 0 à 100%
Choc du système Élevé (changements soudains) Faible (transitions lisses)
Consommation d'énergie Souvent un gaspillage Efficace (correspondance de correspondance)
Complexité Circuits simples Électronique plus complexe
Coût Faible coût initial Coût initial plus élevé

Valves proportionnelles vs servo

Fonctionnalité Vannes proportionnelles Vannes de servo
Précision Bon (± 2-5%) Excellent (± 0,5%)
Vitesse de réponse Modéré (2-50 Hz) Très rapide (> 100 Hz)
Coût Modéré Haut (10-20x de plus)
Tolérance à la contamination Haut Faible (a besoin d'huile très propre)
Complexité Modéré Haut
Entretien Standard Spécialisé

Quand choisir chaque type

Choisissez des vannes marche / arrêt lorsque:

  • Vous n'avez besoin que d'un contrôle ouvert / fermé simple
  • Le coût est la principale préoccupation
  • L'application peut tolérer le choc et les vibrations
  • Un contrôle précis n'est pas requis

Choisissez des vannes proportionnelles lorsque:

  • Vous avez besoin de vitesse variable ou de contrôle de position
  • Le fonctionnement en douceur est important
  • L'efficacité énergétique compte
  • Une précision modérée est suffisante
  • Travailler dans des environnements industriels typiques

Choisissez des vannes de servo lorsque:

  • Une précision ultra-élevée est requise
  • Une réponse très rapide est nécessaire
  • Le coût est secondaire à la performance
  • Vous pouvez maintenir un liquide hydraulique très propre
  • L'application l'exige (aérospatiale, test)

Mesures de performance clés que vous devez connaître

Lors de la sélection d'une vanne proportionnelle, plusieurs mesures de performance déterminent dans quelle mesure elles fonctionneront dans votre application.

Écoute et évaluation de la pression

Débit maximum

  • Généralement spécifié à une chute de pression standard (comme 5 bar ou 70 psi)
  • Plages typiques: 7-1000 L / min (2-260 GPM)
  • Choisissez en fonction des exigences de vitesse de l'actionneur

Pression maximale

  • Limite de pression de fonctionnement sûre
  • Plages typiques: 280-400 bar (4000-5800 psi)
  • Doit dépasser la pression maximale de votre système

Chute de pression

  • Pression perdue à travers la valve à l'écoulement nominal
  • Plus bas est meilleur pour l'efficacité
  • Typique: 5-35 bar (70-500 psi) à l'écoulement nominal

Précision et répétabilité

Hystérèse

Différence de sortie lors de l'approche du même point de différentes directions

  • Typique: 2 à 5% de l'échelle à grande échelle
  • Inférieur est meilleur pour les applications de précision

Linéarité

Comment le flux de la valve suit le signal d'entrée

  • Typique: ± 2% de l'échelle à grande échelle
  • Les vannes linéaires sont plus faciles à contrôler

Répétabilité

Cohérence lors du retour au même signal d'entrée

  • Typique: ± 1 à 3% de l'échelle à grande échelle
  • Important pour la production cohérente

Bande morte

Plage de signal d'entrée qui ne produit aucune sortie

  • Typique: 2 à 5% de la plage de signaux complète
  • Causé par le chevauchement de la bobine, nécessaire pour sceller

Table de comparaison des performances

Type de soupape Gamme de flux Pression Temps de réponse Hystérèse Tolérance à la contamination Coût relatif
Proportionnel de base 7-100 L/min Jusqu'à 280 bar 20-100 ms 3-5% Haut 2-4x
Proportionnel en boucle fermée 7-1000 L/min Jusqu'à 350 bar 10-50 ms 1-2% Haut 4-8x
Servo-proportionnel 10-500 L/min Jusqu'à 350 bar 5-20 ms <1% Modéré 8-15x
VRAI SERVO 5-
