Guide du clapet anti-retour

Vous êtes-vous déjà demandé comment l'eau s'écoule dans une seule direction dans les tuyaux ? Ou pourquoi la plomberie de votre maison ne reflue pas dans l'approvisionnement en eau ? La réponse réside dans un dispositif simple mais astucieux appelé clapet anti-retour.

Également connu sous le nom de clapet anti-retour, de clapet anti-retour ou de clapet anti-retour, ce composant petit mais puissant protège nos systèmes d'eau, nos équipements industriels et nos maisons contre les dommages coûteux et la contamination.

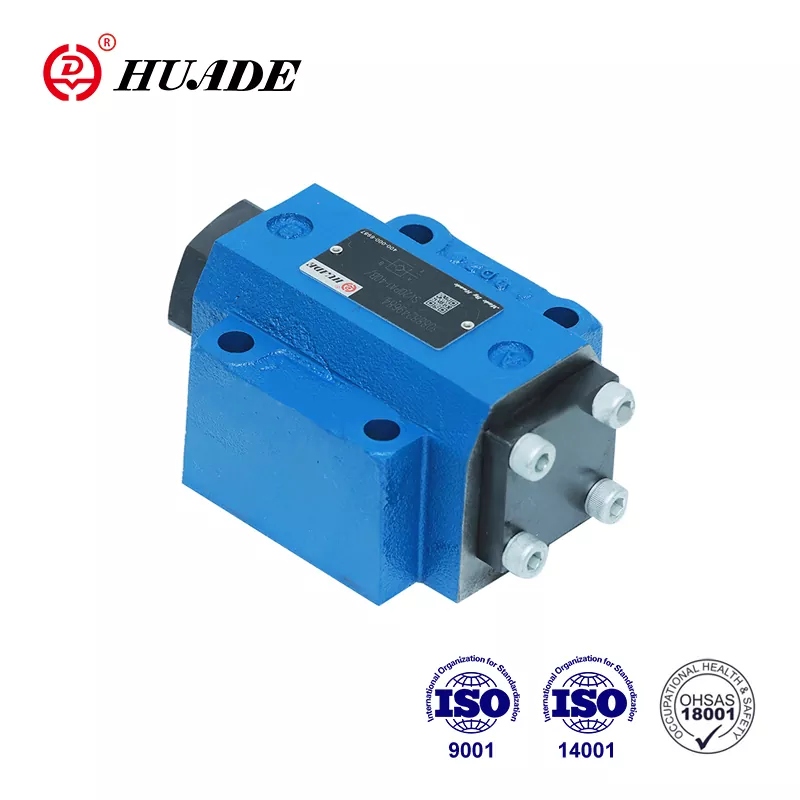

Qu’est-ce qu’un clapet anti-retour exactement ?

Imaginez un clapet anti-retour comme une porte à sens unique pour les liquides et les gaz. Tout comme un tourniquet dans une station de métro guide les gens dans une direction, ce dispositif intelligent permet au fluide de s'écouler vers l'avant tout en bloquant automatiquement le flux inverse.

Voici ce que cela fait :Un clapet anti-retour permet automatiquement au fluide de se déplacer dans une direction tout en l'empêchant de refluer.

Principales caractéristiques qui le rendent spécial

Fonctionne sans alimentation- Aucun interrupteur, bouton ou électricité requis
Protège constamment votre système- Fournit une protection 24h/24 et 7j/7, même en cas de panne d'électricité
Conçu pour la fiabilité- Moins de pièces mobiles réduisent les risques de panne
Permet d'économiser de l'argent- Empêche les pannes d'équipement coûteuses

Comment fonctionnent les clapets anti-retour ? Comprendre le principe de fonctionnement du clapet anti-retour

La magie opère grâce à ce qu’on appelle la différence de pression. Ne vous inquiétez pas, c'est plus simple qu'il n'y paraît !

La science simplifiée

Lorsque le liquide s'écoule vers l'avant :

La pression du côté entrée (entrée) est plus élevée que du côté sortie (sortie)
Cette différence de pression éloigne la partie fermante de la vanne (comme un disque ou une bille) de son siège.
Le fluide circule librement

Lorsque le flux s’arrête ou tente de s’inverser :

La pression s'égalise ou s'inverse
La gravité, les ressorts ou la contre-pression repoussent la pièce de fermeture contre son siège.
La valve se ferme hermétiquement, bloquant le flux inverse

Analogie simple :C'est comme une porte moustiquaire avec un ressort : elle s'ouvre lorsque vous la poussez, mais se ferme automatiquement lorsque vous la lâchez !

Principales parties d'un clapet anti-retour

Chaque clapet anti-retour possède ces composants de base :

Corps de vanne :La coque extérieure qui maintient tout ensemble
Entrée et sortie :Où le fluide entre et sort
Élément de clôture :La pièce mobile (disque, bille ou diaphragme) qui s'ouvre et se ferme
Siège de soupape :La surface sur laquelle l'élément de fermeture fait scellement
Mécanismes d'assistance :Applications de clapet anti-retour : lorsqu'aucun clapet anti-retour n'est utilisé

Types de clapets anti-retour - Guide complet de sélection des clapets anti-retour

Tous les clapets anti-retour ne sont pas identiques. Chaque type de clapet anti-retour fonctionne mieux dans différentes situations. Explorons les types de clapets anti-retour les plus courants :

1. Clapet anti-retour à battant

Comment ça marche :Problème 3 : bavardage ou vibration

Idéal pour :Grandes conduites d'eau, systèmes basse pression

Avantages

Faible résistance à l'écoulement, conception simple

Inconvénients

Peut émettre des bruits de « claquement » forts lors de la fermeture rapide

2. Clapet anti-retour à bille

Comment ça marche :Une balle s'éloigne du siège lorsque le débit commence

Idéal pour :Petites pompes, systèmes simples

Avantages

Très simple et pas cher

Inconvénients

Nécessite un nettoyage régulier, fonctionne mieux dans les petits tuyaux

3. Soulever le clapet anti-retour

Comment ça marche :Un disque se déplace de haut en bas comme un ascenseur

Idéal pour :Systèmes à haute pression comme les conduites de vapeur

Avantages

Gère bien la haute pression

Inconvénients

Crée plus de résistance au flux

4. Clapet anti-retour à membrane

Comment ça marche :Un disque en caoutchouc flexible se plie pour s'ouvrir et se fermer

Idéal pour :Eau sale, systèmes chimiques

Avantages

Bon avec les fluides corrosifs, gère bien les débris

Inconvénients

Limité aux débits inférieurs

5. Clapet anti-retour silencieux

Comment ça marche :Utilise des ressorts pour fermer doucement avant que le débit ne s'inverse

Idéal pour :Environnements calmes, hôpitaux, hôtels

Avantages

Fonctionnement très silencieux, évite les coups de bélier

Inconvénients

Plus cher et complexe

Succès concret :

Une importante usine pharmaceutique du New Jersey a remplacé ses clapets anti-retour à battant standard par des modèles silencieux à la suite de plaintes concernant le bruit. Résultat : réduction du bruit de 90 % + prévention des dommages causés par les coups de bélier.

6. Clapet anti-retour à bec de canard

Comment ça marche :On dirait le bec d'un canard qui s'ouvre avec fluidité et se referme

Idéal pour :Eaux usées, égouts pluviaux

Avantages

Pas de claquement, gère bien les solides

Inconvénients

Fabriqué en caoutchouc qui peut s'user

Histoire de réussite :

L'installation de traitement des eaux usées de Miami a installé des vannes à bec de canard dans ses principales conduites de rejet. Résultat : 75 % d’appels de maintenance en moins + 200 000 $ d’économies annuelles.

Applications de clapet anti-retour : lorsqu'aucun clapet anti-retour n'est utilisé

Ces clapets anti-retour polyvalents sont partout ! Voici les applications de clapet anti-retour les plus courantes :

Dans votre maison

Chauffe-eau : empêche l’eau chaude de refluer dans les conduites froides
Pompes de puisard : empêchent l'eau de refluer dans votre sous-sol
Machines à laver : empêchent l’eau sale de contaminer les approvisionnements propres

Usines de traitement de l'eau

Stations de pompage : protège les pompes des dommages
Systèmes de distribution : empêche l’eau traitée de refluer
Systèmes d’égouts : empêche la contamination de l’eau propre

Applications industrielles

Pétrole et gaz : protège les compresseurs et les pipelines coûteux
Usines chimiques : empêche le mélange de produits chimiques dangereux
Systèmes à vapeur : protège les chaudières des dommages causés par le reflux
Systèmes CVC : Maintient un flux de chauffage et de refroidissement adéquat

Applications spéciales

Systèmes de gicleurs d'incendie : garantissent que l'eau s'écoule là où elle est nécessaire
Équipement médical : évite la contamination dans les lignes IV
Transformation des aliments : maintient les différents ingrédients séparés

Pourquoi les clapets anti-retour sont-ils si importants ?

Ces appareils simples offrent d’énormes avantages qui permettent d’économiser de l’argent et d’éviter les catastrophes :

Protection de l'équipement

Protège les pompes des dommages :Bloque le flux inverse qui détruit les roues de la pompe
Garde les compteurs chers :Empêche les débitmètres coûteux de tourner en arrière
Protège les compresseurs :Empêche les dommages coûteux aux équipements de compression d'air et de gaz

Exemple de cas :

Une raffinerie de pétrole du Texas a évité 500 000 $ en réparations de compresseurs en installant des clapets anti-retour de haute qualité sur ses conduites de gaz. Les vannes ont empêché un flux inverse qui aurait détruit trois compresseurs majeurs.

Sécurité et santé

Bloque la contamination :Garde l'eau sale hors des fournitures propres
Empêche la contamination croisée :Sépare différents produits chimiques ou fluides
Protège l'eau potable :Indispensable pour la santé publique

Exemple critique :Aucun clapet anti-retour ne semble simple, mais ils représentent des solutions techniques sophistiquées qui protègent nos approvisionnements en eau, nos équipements industriels et nos maisons. Sans ces gardiens silencieux, les pompes tomberaient régulièrement en panne, les systèmes d’approvisionnement en eau seraient contaminés et des installations entières s’arrêteraient de manière inattendue.

Économies d'argent

Réduit les coûts énergétiques :Empêche le gaspillage d’énergie de la pompe
Minimise les temps d'arrêt :Moins de pannes d’équipement signifie moins de pertes de production
Entretien réduit :Prévient les dommages nécessitant des réparations coûteuses

Stabilité du système

Les clapets anti-retour modernes empêchent les coups de bélier, réduisent le bruit de fonctionnement et maintiennent une pression optimale du système, garantissant un fonctionnement fluide et fiable dans toutes les applications.

Dépannage du clapet anti-retour : problèmes courants de clapet anti-retour

Même les meilleurs clapets anti-retour peuvent avoir des problèmes. Voici votre guide complet de dépannage du clapet anti-retour :

Problème 1 : Bruit et claquements

Symptômes:Fort « claquement » lorsque la vanne se ferme

Causes :Vannes à fermeture rapide ou coup de bélier

Solutions :

Passez aux vannes silencieuses ou à bec de canard
Installer des antibéliers
Vérifier les paramètres de pression du système

Solution de terrain :

Un hôpital de Seattle a remplacé les clapets anti-retour bruyants par des modèles silencieux après les plaintes des patients. Investissement : mise à niveau de 15 000 $. Résultat : élimination du bruit et 80 000 $ de dommages aux canalisations évités.

Problème 2 : fuite ou flux inversé

Symptômes:Eau qui coule à rebours, fuites visibles

Causes :Joints usés, débris sur siège, disque endommagé

Solutions :

Nettoyer soigneusement la vanne
Remplacer les joints et joints usés
Vérifiez la bonne installation

Problème 3 : bavardage ou vibration

Symptômes:Bruits d'ouverture/fermeture rapides, vibrations du système

Causes :Faible débit, mauvaise taille de vanne

Solutions :

Augmenter le débit si possible
Remplacer par une valve de taille appropriée
Vérifier les blocages partiels

Eau sale, systèmes chimiques

Symptômes:Pas de flux alors qu'il devrait y en avoir

Causes :Vanne de blocage de débris, corrosion, mauvaise installation

Solutions :

Nettoyer les composants internes des vannes
Vérifiez le sens d'installation (la flèche doit pointer avec le débit)
Remplacer les composants corrodés

Succès du dépannage :

Une usine de transformation alimentaire californienne a découvert que son clapet anti-retour était installé à l'envers lors d'un arrêt de production. Le correctif de 15 minutes a permis d'économiser 50 000 $ en perte de production.

Guide de sélection de clapet anti-retour : comment choisir le bon clapet anti-retour

Choisir le clapet anti-retour parfait pour vos besoins implique de prendre en compte plusieurs facteurs :

Configuration système requise

Pression nominale :Quelle pression la valve verra-t-elle ?
Débit :Quelle quantité de liquide doit passer ?
Température:Est-ce qu'il fera chaud, froid ou changeant ?
Taille du tuyau :Adaptez la vanne au diamètre de votre tuyau

Propriétés du fluide

Type de fluide :Eau, pétrole, gaz, produits chimiques ?
Propreté:Liquide propre ou contient des débris ?
Corrosivité :Est-ce que cela rongera les matériaux des vannes ?

Besoins en performances

Tolérance au bruit :Un fonctionnement silencieux est-il nécessaire ?
Vitesse de réponse :À quelle vitesse doit-il fermer ?
Acceptation des fuites :Quelle doit être l’étanchéité du joint ?
Accès maintenance :Facile à entretenir ou difficile à atteindre ?

Considérations budgétaires

Coût initial :Prix d'achat
Coût d'installation :Main d'œuvre et agencements
Coût de fonctionnement :Énergie perdue à cause d'une chute de pression
Coût d'entretien :Pièces de nettoyage et de remplacement

Guide d'installation et d'entretien du clapet anti-retour

Installation correcte du clapet anti-retour

Vérifiez la flèche :La flèche de direction du débit doit pointer dans la bonne direction
Supporter la vanne :Ne laissez pas les tuyaux supporter le poids de la vanne
Quitter l'espace de service :Local d'accès pour maintenance
Utilisez des raccords appropriés :Adaptez les raccords de vannes à vos tuyaux

Meilleures pratiques en matière de maintenance des clapets anti-retour

Contrôle visuel :Recherchez les fuites, la corrosion ou les dommages mensuellement
Suivi des performances :Vérifiez si cela fonctionne correctement
Nettoyage:Enlever les débris du corps et du siège de la vanne
Lubrification:Appliquer un lubrifiant approprié sur les pièces mobiles

Quand remplacer

Termiczne zawory nadmiarowe chronią zablokowane układy cieczowe. Jeśli odcinek rury wypełniony cieczą zostanie odizolowany pomiędzy zamkniętymi zaworami, a następnie podgrzany przez słońce lub ciepło procesowe, rozszerzalność cieplna powoduje wytworzenie ogromnego ciśnienia. Ciecze są zasadniczo nieściśliwe, więc nawet kilkustopniowy wzrost temperatury może wytworzyć ciśnienie, które rozerwie rurociągi. Ochronę tę zapewniają małe termiczne zawory nadmiarowe dostosowane do objętości rozszerzalności cieczy.
Fuite constante après nettoyage
Bavardages ou bruits fréquents
Impossible d'arrêter le flux inverse

Normes des clapets anti-retour et conformité de l’industrie

Les installations professionnelles de clapets anti-retour suivent des normes spécifiques pour garantir sécurité et performances :

API 594 :Norme pour la conception et les tests des clapets anti-retour (American Petroleum Institute)
AWWA C508 :Exigences relatives aux clapets anti-retour des services d'eau (American Water Works Association)
ASME B16.34 :Pressions et températures nominales pour les vannes en acier (American Society of Mechanical Engineers)
OIN 5208 :Procédures internationales de test des vannes (Organisation internationale de normalisation)

Ces normes industrielles garantissent que les clapets anti-retour fonctionneront de manière sûre et fiable dans les applications prévues.

Foire aux questions sur les clapets anti-retour et les clapets anti-retour

Quelle est la différence entre un clapet anti-retour et un clapet anti-retour ?

Il n’y a aucune différence : ces termes font référence au même appareil. « Clapet anti-retour » est le terme technique de l'industrie, tandis que « clapet anti-retour » et « clapet anti-retour » sont des noms alternatifs courants.

Comment savoir si mon clapet anti-retour fonctionne correctement ?

Un clapet anti-retour fonctionnel doit arrêter complètement le flux inverse lors du test. Recherchez des signes tels qu'un reflux, un bruit inhabituel ou des chutes de pression dans le système qui indiquent des problèmes de vanne.

Puis-je installer moi-même un clapet anti-retour ?

Les applications résidentielles simples peuvent convenir à une installation DIY, mais les systèmes industriels ou complexes nécessitent une installation professionnelle pour garantir un fonctionnement correct et le respect des normes de sécurité.

À quelle fréquence les clapets anti-retour doivent-ils être entretenus ?

Inspectez les clapets anti-retour tous les mois pour déceler les problèmes visibles, effectuez un nettoyage détaillé tous les 6 à 12 mois et remplacez les composants en fonction des recommandations du fabricant ou lorsque les performances se dégradent.

Que se passe-t-il si un clapet anti-retour tombe en panne ?

Une défaillance du clapet anti-retour peut entraîner des dommages à l'équipement, une contamination, un gaspillage d'énergie et des arrêts du système. C’est pourquoi une sélection, une installation et un entretien appropriés sont essentiels.

Quel type de clapet anti-retour convient le mieux à mon application ?

Le meilleur clapet anti-retour dépend de vos besoins spécifiques : exigences de pression, débits, type de fluide, tolérance au bruit et accès pour la maintenance. Consultez un ingénieur qualifié pour une sélection optimale.

Conclusion : pourquoi l'absence de clapet anti-retour est importante

Aucun clapet anti-retour ne semble simple, mais ils représentent des solutions techniques sophistiquées qui protègent nos approvisionnements en eau, nos équipements industriels et nos maisons. Sans ces gardiens silencieux, les pompes tomberaient régulièrement en panne, les systèmes d’approvisionnement en eau seraient contaminés et des installations entières s’arrêteraient de manière inattendue.

Que vous soyez un propriétaire essayant de comprendre votre plomberie, un étudiant apprenant les systèmes de fluides ou un professionnel sélectionnant des équipements, la maîtrise des principes du clapet anti-retour vous aide à prendre des décisions plus judicieuses et à résoudre les problèmes plus rapidement.

Les points essentiels :
