En tant que principal fabricant chinois de technologies de transmission et de contrôle hydrauliques, Huade a intégré la technologie de pointe de Rexroth. Le clapet anti-retour Huade® Z1S peut remplacer complètement la série Z1S proposée par Rexroth. C'est rentable. Huade a passé les normes ISO9001, ISO14001 et ISO45001. La valve à cartouche Huade® Z1S a des performances fiables. C'est une ancienne marque nationale en Chine. Il est plus avancé en technologie et plus durable que les produits similaires de cette gamme.
|
Données techniques (pour les applications en dehors de ces paramètres, nous consulter !) |
||
|
Taille |
6 |
10 |
|
Débit maximum (L/min) |
40 |
100 |
|
Pression de fonctionnement maximale (MPa) |
à 31,5 |
|
|
Pression de fissuration |
Voir les courbes caractéristiques |
|
|
Fluide sous pression |
Huiles minérales (pour joint NBR) ou |
|
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
|
|
Plage de viscosité (mm2/s) |
2,8 à 500 |
|
|
Poids (Kg) |
0.8 |
2.3 |
Caractéristiques:
▶ Vanne à plaque sandwich pour utilisation dans les ensembles empilables verticaux
▶ 8 fonctions d'isolation différentes
Application:

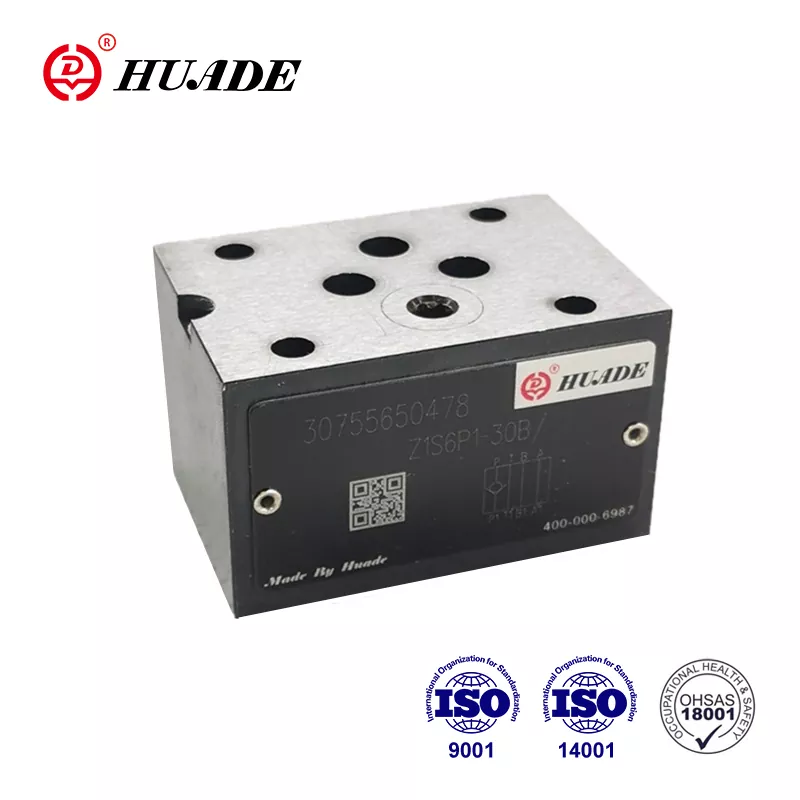

Cette plaque sandwich à clapet anti-retour de type Z1S est utilisée pour une installation d'empilage vertical.
4.Fonctions, section, symboles de la plaque sandwich du clapet anti-retour Z1S
La vanne Z1S est un clapet anti-retour à commande directe en version à plaque sandwich. Il est utilisé pour la fermeture sans fuite dans un sens et permet un écoulement libre dans le sens inverse. Ce type de vanne possède un joint métallique entre le clapet (3) et le boîtier (1). Les clapets anti-retour de type Z1S sont particulièrement adaptés aux applications avec des pressions de fonctionnement supérieures à 10,0 MPa et des vitesses d'écoulement supérieures à 4 m/s.
1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.
2. Le réservoir doit être étanche et un filtre à air doit être installé à l'entrée d'air.
3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez commander spécialement.
4. Les vis de fixation de la vanne doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.
5. La rugosité de la surface liée à la valve doit être de 0,8.
6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
