Comment savoir si une soupape de commande hydraulique est mauvaise?

Vannes de commande hydrauliquessont des composants critiques dans les systèmes hydrauliques, responsables de la régulation de la pression, de l'écoulement et de la direction du liquide hydraulique. Lorsque ces vannes fonctionnent, elles peuvent provoquer des problèmes opérationnels importants et des temps d'arrêt coûteux. Reconnaître les signes d'alerte précoce d'une valve de contrôle hydraulique défaillante est essentiel pour maintenir l'efficacité du système et prévenir les défaillances catastrophiques.

Comprendre les vannes de contrôle hydrauliques

Avant de plonger dans les symptômes de défaillance, il est important de comprendre ce que font les vannes de contrôle hydraulique. Ces composants conçus de précision contrôlent l'écoulement du fluide hydraulique dans tout le système, gérant tout, du soulagement de la pression au contrôle directionnel. Ils travaillent en ouvrant, en fermant ou en obstruant partiellement les passages fluides pour atteindre les performances du système souhaitées.

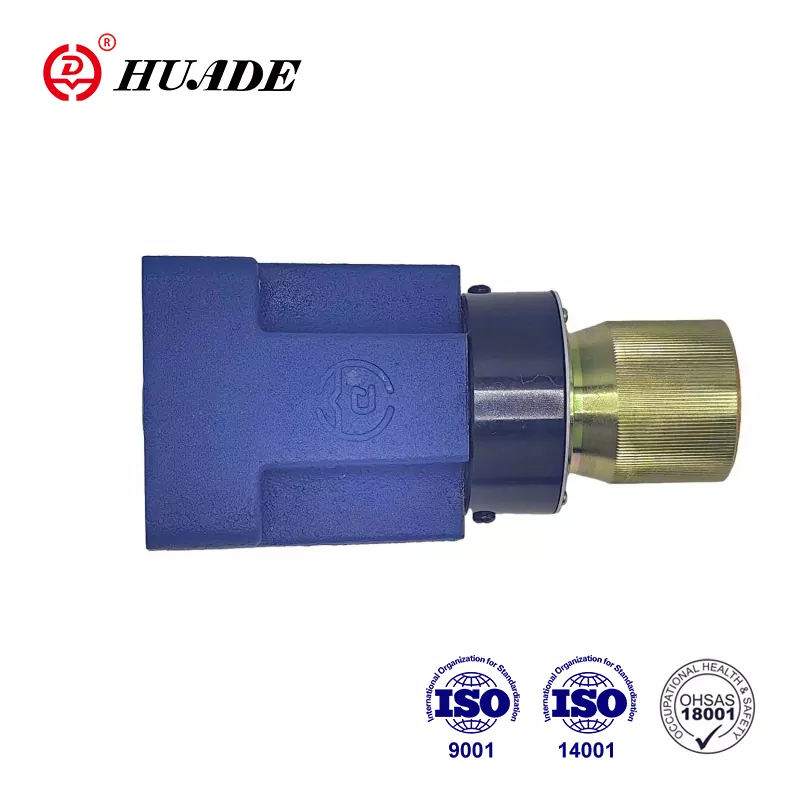

Les types courants de vannes de commande hydrauliques comprennent les vannes de décharge de pression, les vannes de commande d'écoulement, les vannes de commande directionnelles et les vannes proportionnelles. Chaque type a des fonctions spécifiques, mais ils partagent tous des modes de défaillance communs qui peuvent être identifiés par une observation et un test minutieux.

Signes d'inspection visuelle

La première étape du diagnostic d'une valve de commande hydraulique potentiellement mauvaise consiste à effectuer une inspection visuelle approfondie. Les signes externes fournissent souvent la première indication des problèmes internes.

La fuite de fluide est peut-être l'indicateur le plus évident. Recherchez la regroupement de liquide hydraulique autour du corps de la valve, les infirmières des joints ou les gouttes des connexions. Même les fuites mineures peuvent indiquer des phoques usés, des joints toriques endommagés ou des fissures de logement qui aggraveront avec le temps. Portez une attention particulière à la zone de la tige de soupape, où les phoques sont les plus sujets à la défaillance.

La corrosion et la contamination sur l'extérieur de la valve peuvent signaler des problèmes internes. La rouille, les dépôts minéraux ou l'accumulation de matériaux étrangers peuvent indiquer que les contaminants sont entrés dans le système, potentiellement endommageant les composants de soupape internes. Les dépôts blancs ou cristallins suggèrent souvent une contamination de l'eau, tandis que les résidus noirs peuvent indiquer une surchauffe ou une dégradation chimique du liquide hydraulique.

Les dommages physiques tels que les bosses, les fissures ou les composants pliés indiquent clairement une défaillance de la valve potentielle. Même les dommages physiques mineurs peuvent affecter le fonctionnement de la valve en modifiant les tolérances ou en empêchant le scellage approprié.

Symptômes basés sur la performance

Les symptômes opérationnels fournissent souvent des preuves plus définitives de problèmes de valve que l'inspection visuelle seule.

Les irrégularités de pression sont des indicateurs courants de la défaillance de la valve. Si la pression du système fluctue de façon inattendue, ne parvient pas à atteindre des niveaux spécifiés ou ne peut pas être maintenue de manière cohérente, la vanne de contrôle de pression peut être défectueuse. Utilisez des manches de pression à différents points du système pour déterminer si la perte de pression se produit à travers la valve.

Les problèmes de débit se manifestent comme une réduction des performances du système. Si les cylindres hydrauliques s'étendent ou se rétractent plus lentement que la normale, ou si les moteurs hydrauliques fonctionnent à une vitesse réduite, les vannes de commande d'écoulement peuvent être partiellement bloquées ou ne pas s'ouvrir correctement. Inversement, des débits excessifs pourraient indiquer des vannes coincées en position ouverte.

Les problèmes de contrôle directionnel deviennent apparents lorsque les actionneurs hydrauliques ne se déplacent pas dans la bonne direction, se déplacent quand ils ne devraient pas ou présentent un mouvement erratique saccadé. Ces symptômes indiquent souvent des problèmes avec des vannes de contrôle directionnelles ou des vannes pilotes qui contrôlent le fonctionnement de la vanne principale.

Les anomalies de la température peuvent indiquer des problèmes de valve. La génération de chaleur excessive autour des soupapes suggère que la friction interne, le débit restreint ou les chutes de pression qui obligent le système à travailler plus dur que conçu. Inversement, des températures inhabituellement fraîches peuvent indiquer une pression d'écoulement ou un système insuffisante.

Indicateurs de réponse système

La réponse globale du système hydraulique fournit des informations de diagnostic précieuses sur l'état de la valve.

Les temps de réponse lents indiquent souvent des problèmes de valve. Si le système prend plus de temps que la normale pour répondre aux entrées de contrôle, les vannes peuvent coller, partiellement bloquées ou souffrir d'une usure interne qui empêche un fonctionnement rapide.

Le fonctionnement incohérent est un autre indicateur clé. Si les performances du système varient de manière imprévisible d'un cycle à l'autre, les vannes peuvent fonctionner par intermittence en raison de la contamination, de l'usure ou des dommages internes.

Un bruit excessif peut signaler des problèmes de valve. Les broyeurs de broyage, de criminalité ou de vibration inhabituels indiquent souvent des restrictions d'usure, de cavitation ou d'écoulement des composants internes dans les vannes. Les systèmes hydrauliques doivent fonctionner relativement tranquillement, donc toute enquête inhabituelle sur le bruit.

La chasse ou l'oscillation se produit lorsque les valves ne peuvent pas maintenir un contrôle stable, ce qui fait que la pression du système ou le débit fluctuent rythmiquement. Cela indique souvent des problèmes avec les vannes pilotes, les mécanismes de rétroaction ou les composants de la vanne interne.

Techniques de test et de mesure

Les tests systématiques fournissent des preuves définitives de l'état de la valve et aident à identifier des problèmes spécifiques.

Les tests de pression consistent à installer des manomètres en amont et en aval des vannes suspectées. Des baisses de pression significatives à travers les vannes pendant le fonctionnement indiquent des restrictions d'écoulement ou des dommages internes. Comparez les pressions mesurées avec les spécifications du fabricant pour déterminer si les vannes fonctionnent dans des paramètres acceptables.

Les tests d'écoulement mesurent les débits réels à travers les vannes par rapport aux spécifications de conception. Les débits réduits indiquent un blocage partiel ou une défaillance de la valve à s'ouvrir complètement, tandis que un débit excessif suggère des vannes bloquées sur les surfaces d'étanchéité ouvertes ou endommagées.

Temps de réponse Mesures Les mesures à quelle vitesse les vannes répondent aux signaux de contrôle. Les temps de réponse lents indiquent souvent des vannes de collage, des circuits pilotes contaminés ou des composants internes usés.

Les tests de fuite impliquent la pression du système et la surveillance de la désintégration de la pression au fil du temps. La fuite interne de la valve entraînera une perte de pression progressive même lorsque le système ne fonctionne pas.

Outils et équipements de diagnostic

Le diagnostic professionnel nécessite souvent un équipement spécialisé. Les manomètres, les débitmètres et les capteurs de température fournissent des données quantitatives sur les performances de la valve. L'équipement d'analyse des vibrations peut détecter l'usure ou les dommages internes grâce à des modèles de vibration caractéristiques.

Les analyseurs de systèmes hydrauliques combinent plusieurs capacités de mesure et peuvent effectuer des tests de vanne complets. Ces outils incluent souvent des capacités de journalisation des données qui aident à identifier les problèmes intermittents qui pourraient ne pas être apparents lors de brèves inspections.

Quand remplacer vs réparation

Déterminer s'il faut réparer ou remplacer une vanne de commande hydraulique défaillante dépend de plusieurs facteurs. Des problèmes mineurs comme les phoques usés ou les joints toriques peuvent souvent être réparés économiquement. Cependant, l'usure des composants internes, les dommages causés par le logement ou les problèmes liés à la contamination peuvent nécessiter un remplacement complet de la vanne.

Considérez l'âge de la valve, l'historique d'exploitation et la criticité au fonctionnement du système. Les vannes plus anciennes peuvent être plus rentables à remplacer que la réparation, surtout si les pièces de remplacement sont difficiles à obtenir. Les vannes critiques qui pourraient provoquer des temps d'arrêt significatifs s'ils échouent catastrophiquement doivent être remplacés au premier signe de problèmes.

Considérations de maintenance préventive

La maintenance régulière prolonge considérablement la durée de vie de la valve de contrôle hydraulique et aide à identifier les problèmes avant de provoquer des défaillances du système. Cela comprend des changements de fluide réguliers, la maintenance du système de filtration et l'inspection et les tests de valve périodiques.

Il est crucial de maintenir une bonne propreté de liquide hydraulique pour la longévité de la valve. Le liquide contaminé est la principale cause de défaillance de la valve, donc investir dans les programmes de filtration et d'analyse des fluides appropriés verse des dividendes dans les coûts de remplacement des valves réduits et une amélioration de la fiabilité du système.

L'identification d'une mauvaise valve de contrôle hydraulique nécessite de combiner l'inspection visuelle, la surveillance des performances et les tests systématiques. La détection précoce des problèmes de valve empêche les défaillances coûteuses du système et maintient l'efficacité opérationnelle. Les programmes réguliers de maintenance et de surveillance aident à identifier les problèmes avant de devenir critiques, garantissant un fonctionnement fiable du système hydraulique et prolongeant la durée de vie des composants.

La compréhension de ces techniques de diagnostic et de ces panneaux d'avertissement permet aux opérateurs et au personnel de maintenance de prendre des décisions éclairées sur la réparation ou le remplacement des soupapes, améliorant finalement la fiabilité du système et la réduction des coûts opérationnels.
