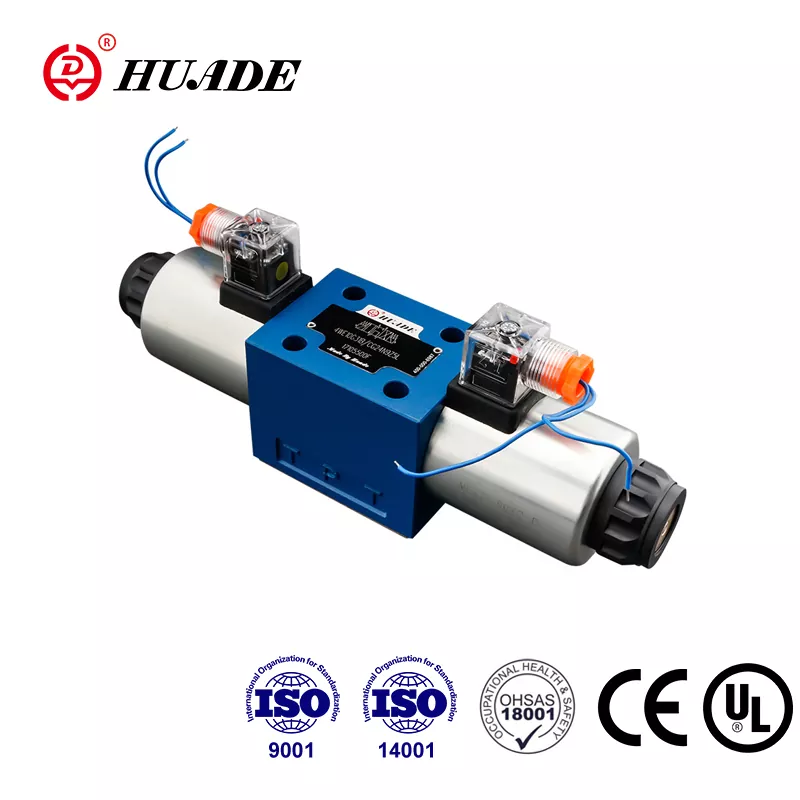

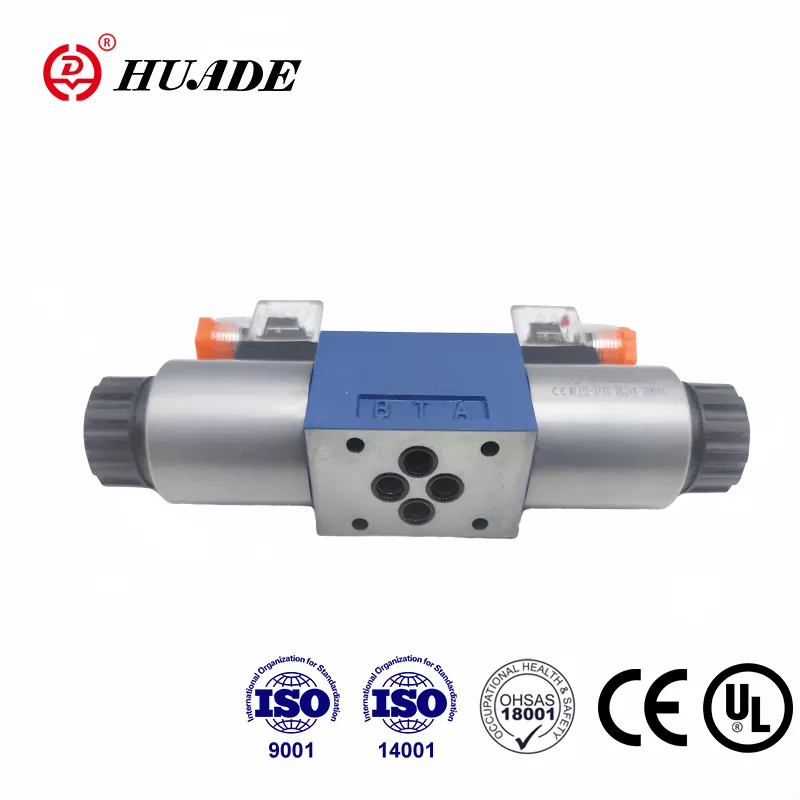

Créé grâce à un partenariat stratégique entre les gouvernements chinois et allemand en 1979, Huade Hydraulic est devenu l'un des principaux fabricants de l'industrie hydraulique en Chine. Le distributeur à tiroir directionnel Huade® type 4WE 10 E peut remplacer complètement le même modèle Rexroth®. Huade met l'accent sur la qualité avec plus de 750 équipements de production avancés importés du monde entier. La série d'électrovannes directionnelles 4WE 10 a passé les certifications UL. Il est plus avancé en technologie et plus durable que les produits similaires de cette gamme. L'usine a passé les normes ISO9001, ISO14001 et OH SAS18001. Les valves directionnelles hydrauliques Huade® sont impliquées dans de nombreux projets nationaux de transformation d'équipements techniques et de défense en raison de leurs performances fiables.
|
Pression de service max. |
Ports A.B.P (MPa) |
à 31,5 |
|
Orifices T (MPa) |
16 |
|
|
Débit maximum (L/min) |
120 |
|
|
Section transversale (position de commutation 0) : |
Avec symbole Q env. 6 % de la surface nominale |
|
|
Fluide sous pression |
Huiles minérales (pour joint NBR) ou ester de phosphate (pour joint FPM) |
|
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
|
|
Plage de viscosité (mm2/s) |
2,8 ~ 500 |
|
|
Poids (kg) |
Vanne avec 1 solénoïde |
5.1 (CC), 4.3 (CA) |
|
Vanne à 2 solénoïdes |
6,7 (CC), 5,1 (CA) |
|
Caractéristiques:
▶ Distributeur à tiroir à commande solénoïde directe en version standard
▶ Solénoïdes DC ou AC à broches humides avec bobines amovibles
▶ Longue durée de vie
▶ Contour parfait
▶ Commande manuelle en option
▶ Les bobines peuvent être remplacées sans ouvrir la chambre étanche à la pression
▶ Choix de branchements électriques centraux ou individuels
▶ Schéma de portage selon Din 24 340 forme A, ISO 4401 et CETOP - RP 121H
Les valves directionnelles 4WE 10 comprennent essentiellement le boîtier (1), un ou deux solénoïdes (2), un tiroir de commande (3) et un ou deux ressorts de rappel (4). Au repos, le tiroir de commande (3) est maintenu dans sa position centrale ou initiale grâce à des ressorts de rappel (4) (sauf dans le cas des tiroirs à impulsion). La bobine de commande (3) est actionnée par des solénoïdes à broches humides (2). La force du solénoïde (2) agit sur le tiroir de commande (3) et le déplace de sa position de repos à la position finale souhaitée. Cela permet la libre circulation de P vers A et de B vers T ou de P vers B et de A vers T.
Lors de la mise hors tension du solénoïde (2), le tiroir de commande (3) est ramené à sa position initiale par le ressort de rappel (4).
La commande manuelle optionnelle (5) permet de déplacer la bobine de commande (3) sans que les solénoïdes ne soient alimentés.
Schéma structurel de la série WE 10 30B
1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.
2. Le réservoir doit être étanche et un filtre à air doit être installé à l'entrée d'air.
3. Produits sans sous-plaque à la sortie de l'usine.
4. Les vis de fixation de la vanne doivent être sélectionnées et utilisées conformément au livre d'échantillons.
5. La rugosité de la surface liée à la valve doit être de 0,8.
6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
