En coopération avec Rexroth à deux reprises à partir de 1979, Huade a intégré la technologie de pointe de Rexroth. La vanne Huade® WMU peut remplacer complètement le même modèle proposé par Rexroth. Il est compétitif avec une bonne qualité et un prix inférieur. Toutes les vannes directionnelles bénéficient d'une garantie d'un an et pendant la période de garantie, vous pouvez bénéficier de services de maintenance gratuits. Huade exploite plus de 750 équipements de production importés des États-Unis, du Japon, d'Allemagne et de Suisse. Cela met une grande pression sur la qualité. L'usine a passé les normes ISO9001, ISO14001 et OH SAS18001. Les vannes hydrauliques Huade® sont largement utilisées dans l'industrie militaire et dans d'autres domaines en raison de leurs performances supérieures.
|
Taille |
6 |
10 |
|||
|
Maximum |
port A.B.P(㎫) |
à 31,5 |
|||
|
port T (㎫) |
à 6 |
à 16 |
|||
|
Dans les symboles A et B, le port T doit être utilisé comme connexion de vidange |
|||||
|
Débit maximum (L/min) |
jusqu'à 60 |
jusqu'à 120 |
|||
|
Section d'écoulement |
pour le symbole Q, 6% de la section nominale |
||||
|
pour le symbole W, 3% de la section nominale |
|||||
|
Fluide sous pression |
Huiles minérales (pour joint NBR) ou |
||||
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
||||
|
Plage de viscosité (mm2/s) |
2,8 à 500 |
||||
|
Poids (kg) |
environ 1,4 |
environ 3,3 |
|||
|
Force de commande au levier à galet |
à pression de réservoir nulle |
100 à 121 |
vanne à deux positions |
70 à 140 |
|
|
(N) |
à une pression |
184 à 205 |
vanne trois positions |
70 à 175 |
|
Caractéristiques:
▶ Distributeur à tiroir à commande directe avec commande à rouleau réglable
▶ Le levier à galet peut être incliné à 90°
▶ Absorption fiable des forces radiales (jusqu'à 30°)
▶ 19 types de fonctions de bobine standard

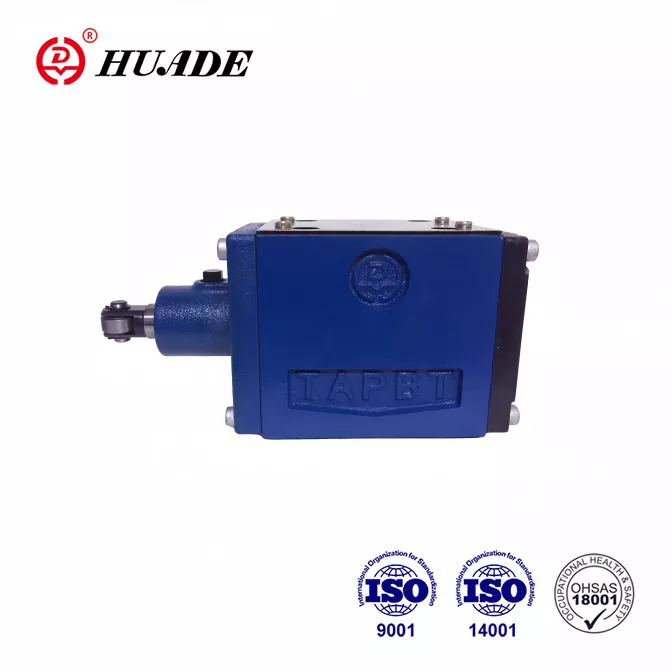

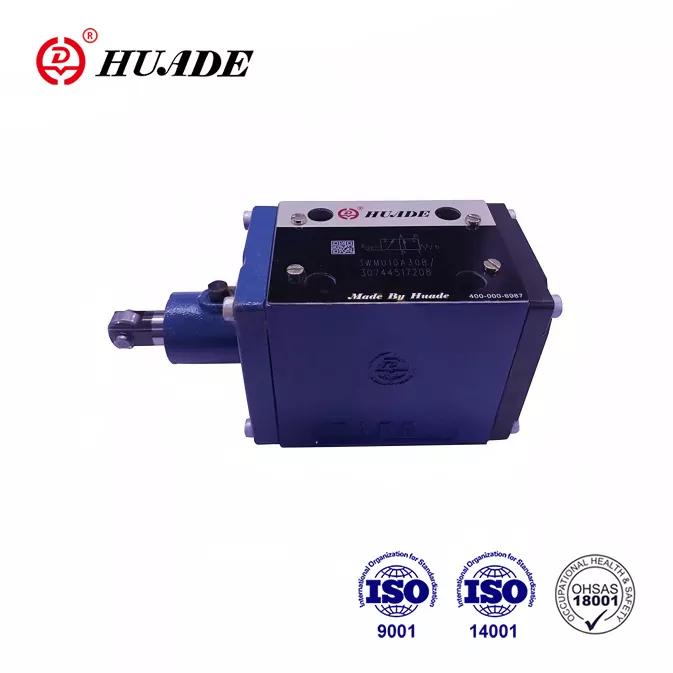

Les vannes directionnelles WMU sont des vannes directionnelles à rouleaux. Ils se composent essentiellement du boîtier (1), du levier à galet (2), du tiroir de commande (3) et du ressort de rappel (4).
Un papillon des gaz enfichable est nécessaire si un débit supérieur à la valeur autorisée peut se produire lorsque le tiroir de la vanne passe d'une position à une autre. L'orifice enfichable est monté dans l'orifice P du distributeur.
En raison des conditions de travail limitées, le débit de la vanne peut dépasser le débit spécifié sur les courbes caractéristiques pendant le processus de commutation. Dans ce cas, un accélérateur est nécessaire. Il s'installe dans l'orifice P ou le circuit d'huile de la vanne.
