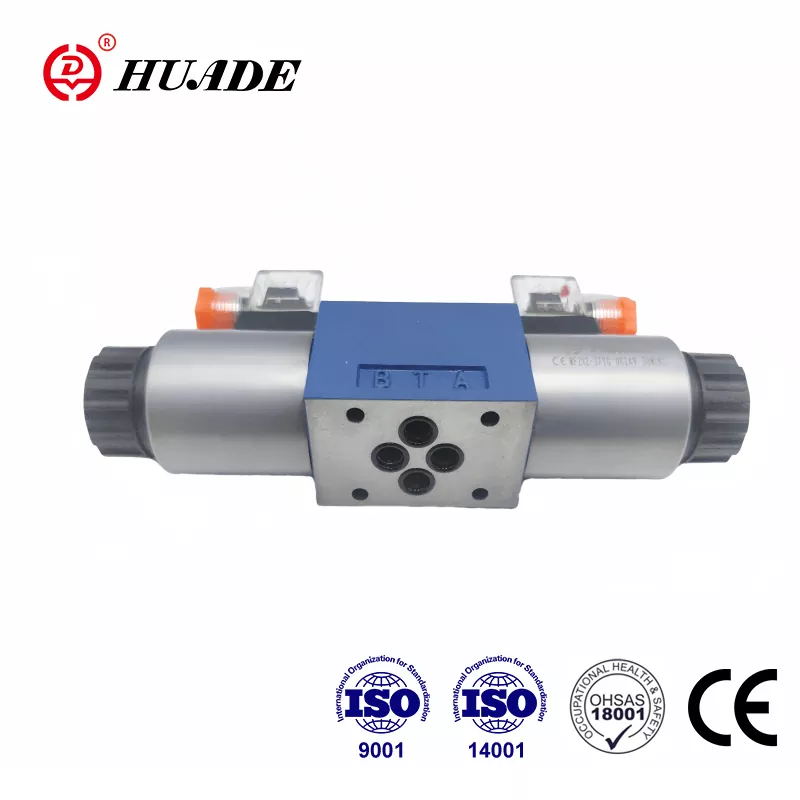

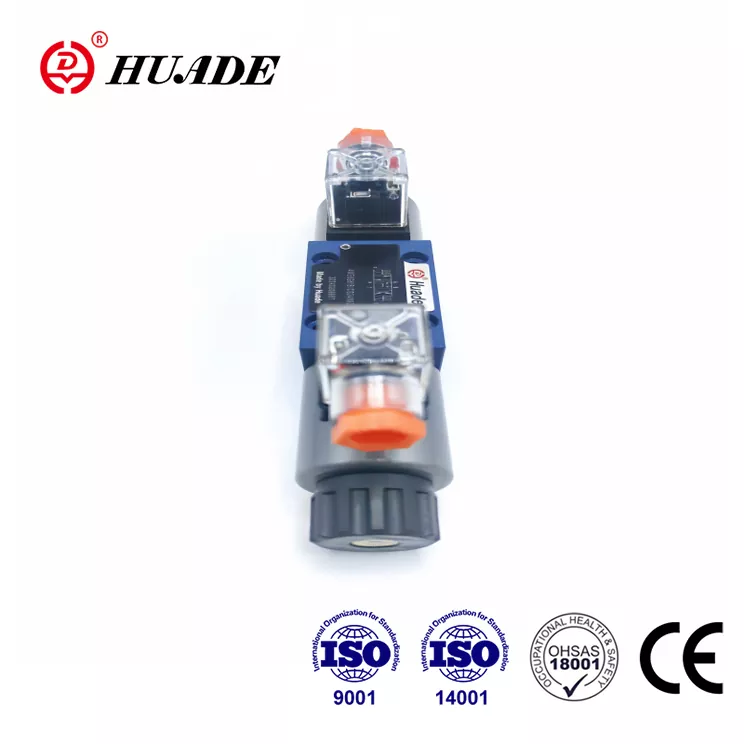

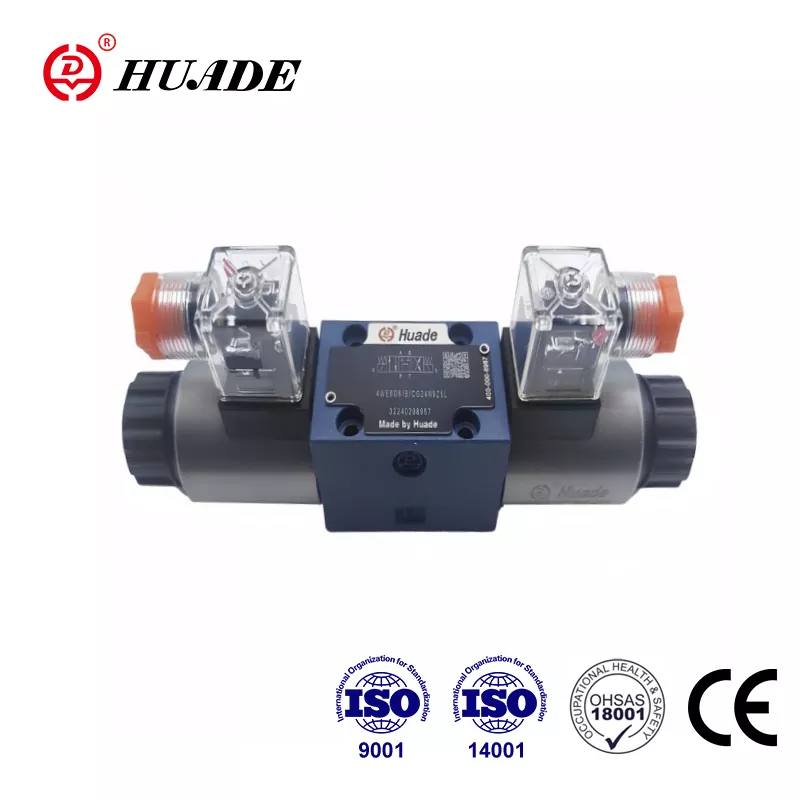

En coopération avec Rexroth à deux reprises depuis 1979, Huade a intégré la technologie de pointe de Rexroth. Le distributeur à tiroir directionnel WE 5 de la marque Huade est une alternative abordable au même modèle proposé par Rexroth. Huade exploite plus de 750 équipements de production importés des États-Unis, du Japon, d'Allemagne et de Suisse. Huade met l'accent sur la qualité pour garantir que chaque valve directionnelle ait des performances supérieures. La série d'électrovannes directionnelles a passé la certification CE. Le système de gestion de R&D et de production est conforme aux normes ISO9001, ISO14001 et ISO45001. Les vannes hydrauliques de marque Huade sont largement utilisées dans l'industrie militaire et dans d'autres domaines en Chine en raison de leurs performances stables.
|
Données hydrauliques |
|||
|
Fluide hydraulique |
huiles minérales ou ester de phosphate |
||
|
Plage de température du fluide |
-30～+80 |
||
|
Plage de viscosité (mm2/s) |
2,8 à 500 |
||
|
Pression de service, max. (㎫) |
Ports A, B, P |
Port T |
|
|
jusqu'à 25 |
jusqu'à 6 |
||
|
Zone de passage (position de commutation 0) : |
Avec symbole W |
Avec le symbole Q |
|
|
env. 3 % de la section nominale |
environ 6% de la section nominale |
||
|
Poids (kg) |
soupape |
embase G115/01 |
embase G96/01 |
|
environ 1,4 |
environ 0,7 |
environ 0,5 |
|
|
Données électriques |
|||
|
Tension CA (V) |
110 ， 220 ， en 50 Hz |
||
|
Tension CC (V) |
12、 24、 110 |
||
|
Type de tension |
CA |
CC |
|
|
Puissance requise (W) |
26 |
||
|
Puissance de maintien (VA) |
- |
46 |
|
|
Puissance d'allumage (VA) |
- |
130 |
|
|
Cycle de service |
continuer |
||
|
Temps de commutation ON (ms) |
40 |
25 |
|
|
Temps de commutation OFF (ms) |
30 |
20 |
|
|
Température ambiante (℃) |
+50 |
||
|
Température de la bobine （℃） |
+150 |
||
|
Cycles de fréquence de commutation (cycles/h) |
15000 |
7200 |
|
|
Type de protection selon DIN 40 050 |
IP65 |
||
Caractéristiques:
▶ Distributeur à tiroir à commande solénoïde directe
▶ Solénoïdes DC ou AC à broches humides
▶ Connexion de l'embase
Application:
Les distributeurs directionnels de type WE5 sont des distributeurs à tiroir actionnés par solénoïde. Ils contrôlent le démarrage, l'arrêt et la direction d'un fluide. Cette vanne est largement utilisée dans divers systèmes hydrauliques et vannes pilotes de diverses vannes de pression.
Ces distributeurs se composent essentiellement du boîtier (1), d'un ou deux solénoïdes (2), du tiroir de commande (3) et d'un ou deux ressorts de rappel (4).
Le tiroir de commande (3) est maintenu par le ressort de rappel (4) en position centrale ou en position initiale (sauf tiroirs crantés). Le tiroir de commande (3) est actionné via des solénoïdes à broches humides (2). À l’état sous tension. La force du solénoïde (2) agit via le piston (5) sur le tiroir de commande (3) et le déplace de sa position de repos à la position finale souhaitée. Ainsi, le modèle d'écoulement requis de P vers A et B vers T ou de P vers B et A vers T est sélectionné. Lorsque le solénoïde (2) est hors tension, le tiroir de commande (3) est ramené à sa position neutre par le ressort de rappel (4). Une commande manuelle couverte est fournie afin que le tiroir de commande (3) puisse fonctionner sans alimenter le solénoïde.
Type 4WE5N 6.0B/O...
Cette version est un distributeur avec 2 positions de commutation et 2 solénoïdes sans détente ni ressorts. A l'état hors tension, il n'y a pas de position de commutation définie.
Type 4WE5N 6.0B/OF..
Cette version est une valve directionnelle avec 2 positions de commutation, 2 solénoïdes et un cran d'arrêt. Ainsi, les positions de commutation pertinentes sont fixes et une excitation continue du solénoïde n'est pas nécessaire.
Schéma structurel de WE 5
