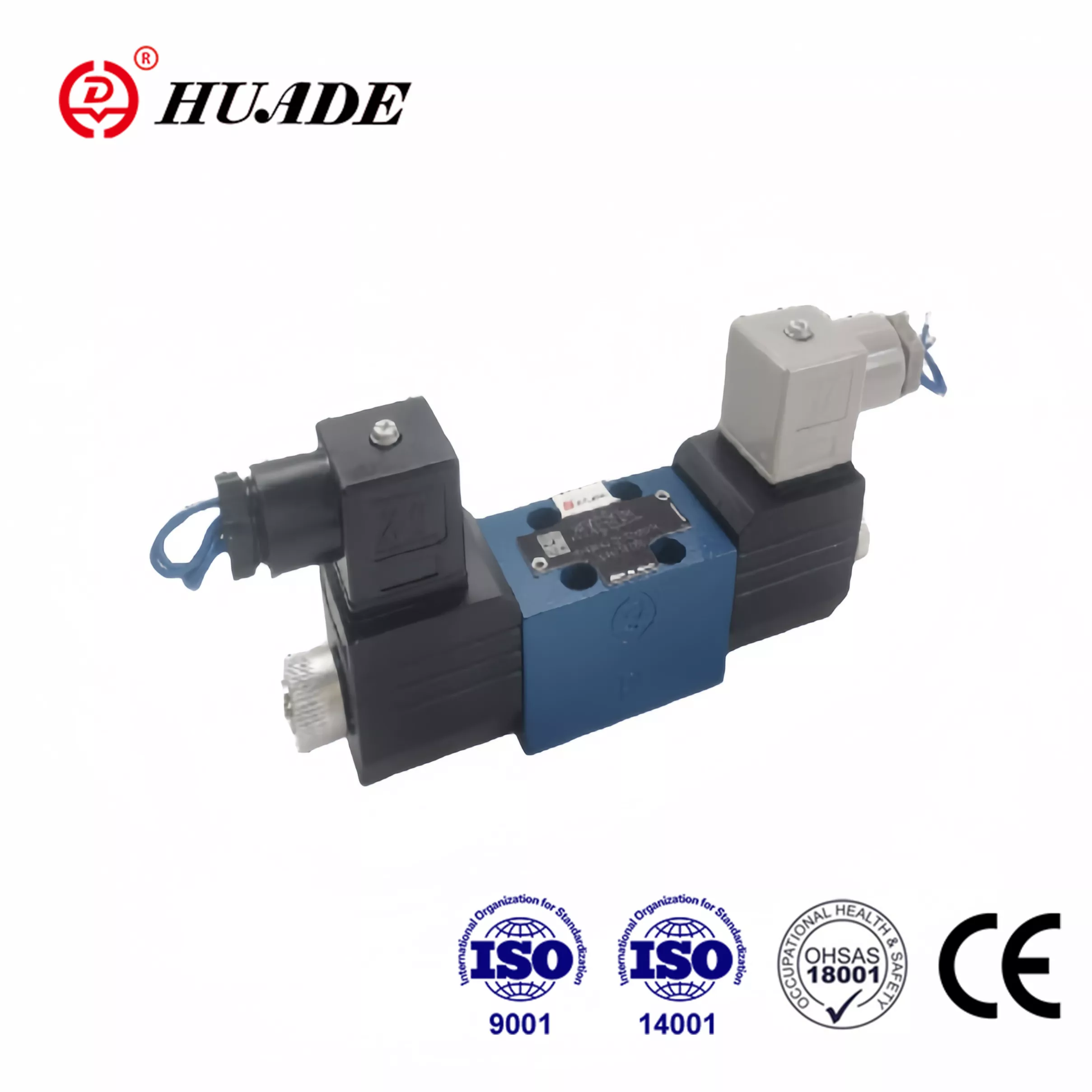

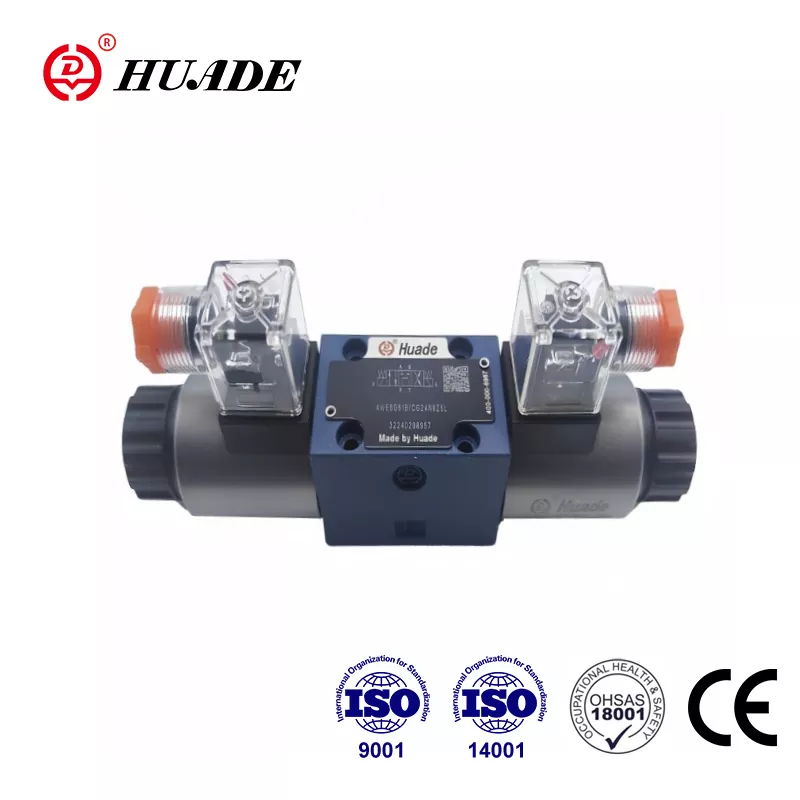

Coopération stratégique entre les gouvernements chinois et allemand depuis 1979, Huade a intégré la technologie de pointe de Rexroth. Le distributeur à tiroir 4 directions Huade® WE est une alternative abordable au même modèle proposé par Rexroth. Huade met l'accent sur la qualité. Huade dispose d'un système de tests stricts pour garantir que chaque vanne directionnelle a des performances supérieures. La série d'électrovannes a passé la certification CE. Les vannes hydrauliques Huade® sont largement utilisées dans les machines d'ingénierie et de construction, la métallurgie, les machines-outils, la protection de l'environnement, la construction navale, l'aérospatiale, le transport ferroviaire, le pétrole et la pétrochimie, l'industrie militaire et d'autres domaines. C'est une marque nationale fiable en Chine.
|
Données techniques hydrauliques |
||
|
Pression de fonctionnement maximale - Ports A, B, P （㎫） |
jusqu'à 21,0 |
|
|
Port T（㎫） |
10.0. Avec les symboles A ou B, le port T doit être utilisé comme port de fuite |
|
|
Débit maximum (L/min) |
jusqu'à 25 |
|
|
Fluide sous pression |
Huile minérale ou ester de phosphate |
|
|
Plage de viscosité (mm2/s) |
2,8 à 500 |
|
|
Plage de température du fluide sous pression （℃） |
-30～+80 |
|
|
Degré de contamination (㎛) |
Degré de contamination maximal admissible du fluide hydraulique selon NAS 1638 classe 9. Nous recommandons donc un filtre avec un taux de rétention minimum de β≥ 75. |
|
|
Poids (kg) |
Vanne avec 1 solénoïde 0,9 |
|
|
Données techniques électriques |
||
|
Tensions disponibles (V) |
12. 24.220.110R 220R |
|
|
Consommation électrique (W) |
22 |
|
|
Devoir |
continu |
|
|
Temps de commutation |
ON (ms) |
20 à 30 |
|
éteint (ms) |
10 à 20 |
|
|
Max. température ambiante (℃) |
+50 |
|
|
Max. température de la bobine （℃） |
+150 |
|
|
Protection selon DIN 40 050 |
IP65 |
|
|
Fréquence de commutation (cycles/h) |
15000 |
|
|
Lors du raccordement électrique, le conducteur de protection (PE) doit être connecté conformément aux réglementations en vigueur. |
||
Caractéristiques:
▶ Les distributeurs du type WE 4 sont des distributeurs à tiroir actionnés par solénoïde.
▶ Solénoïdes à broches humides à courant continu ou alternatif
▶ Schéma de portage vers ISO 4401 et CETOP - RP 121H
Application:
Les distributeurs de type WE 4 sont des distributeurs à tiroir actionnés par solénoïde. Ils contrôlent le démarrage, l'arrêt et la direction d'un fluide.
Ces distributeurs se composent essentiellement du boîtier (1), d'un ou deux solénoïdes (2), du tiroir de commande (3) et d'un ou deux ressorts de rappel (4).
Le tiroir de commande (3) est maintenu par le ressort de rappel (4) en position centrale ou en position initiale (sauf tiroirs crantés). Le tiroir de commande (3) est actionné via des solénoïdes à broches humides (2). À l’état sous tension. La force du solénoïde (2) agit via le piston (5) sur le tiroir de commande (3) et le déplace de sa position de repos à la position finale souhaitée. Ainsi, le modèle d'écoulement requis de P vers A et B vers Tor P vers B et A vers T est sélectionné. Lorsque le solénoïde (2) est hors tension, le tiroir de commande (3) revient à son point mort.
Cette version est un distributeur à 2 positions de commutation et position par ressort de rappel (4). Une commande manuelle couverte est fournie afin que le tiroir de commande (3) puisse fonctionner sans
alimenter le solénoïde.
Vue en coupe du 4WE 4-10B
