Huade est une entreprise publique chinoise bien connue spécialisée dans les systèmes hydrauliques. Huade a eu deux expériences de coopération à long terme avec Rexroth à partir de 1979. La vanne Huade® WMR est une alternative abordable à la même série de Rexroth. Cette valve directionnelle bénéficie d'un service de maintenance gratuit pendant la période de garantie d'un an. Huade met l'accent sur la qualité. L'usine a passé les normes ISO9001, ISO14001 et OH SAS18001. Les vannes hydrauliques Huade® sont largement utilisées dans les machines d'ingénierie et de construction, la métallurgie, les machines-outils, la protection de l'environnement, la construction navale, l'aérospatiale, le transport ferroviaire, le pétrole et la pétrochimie, l'industrie militaire et d'autres domaines. C'est une marque fiable en Chine.
|
Taille |
6 |
10 |
|||
|
Maximum |
port A.B.P(㎫) |
à 31,5 |
|||
|
port T (㎫) |
à 6 |
à 16 |
|||
|
Dans les symboles A et B, le port T doit être utilisé comme connexion de vidange |
|||||
|
Débit maximum (L/min) |
jusqu'à 60 |
jusqu'à 120 |
|||
|
Section d'écoulement |
pour le symbole Q, 6% de la section nominale |
||||
|
pour le symbole W, 3% de la section nominale |
|||||
|
Fluide sous pression |
Huiles minérales (pour joint NBR) ou |
||||
|
Plage de température du fluide sous pression (℃) |
-30～+80 |
||||
|
Plage de viscosité (mm2/s) |
2,8 à 500 |
||||
|
Poids (kg) |
environ 1,4 |
environ 3,3 |
|||
|
Force de commande au levier à galet |
à pression de réservoir nulle |
100 à 121 |
vanne à deux positions |
70 à 140 |
|
|
(N) |
à une pression |
184 à 205 |
vanne trois positions |
70 à 175 |
|
Caractéristiques:
▶ Distributeur à tiroir à commande directe avec commande à rouleau réglable
▶ Le levier à galet peut être incliné à 90°
▶ Absorption fiable des forces radiales (jusqu'à 30°)
▶ 19 types de fonctions de bobine standard

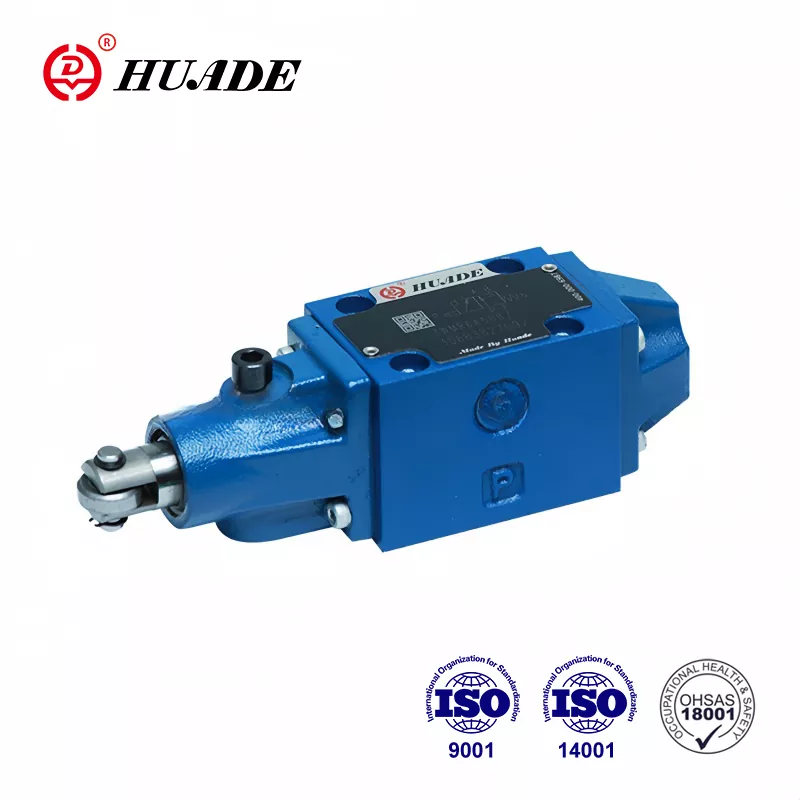

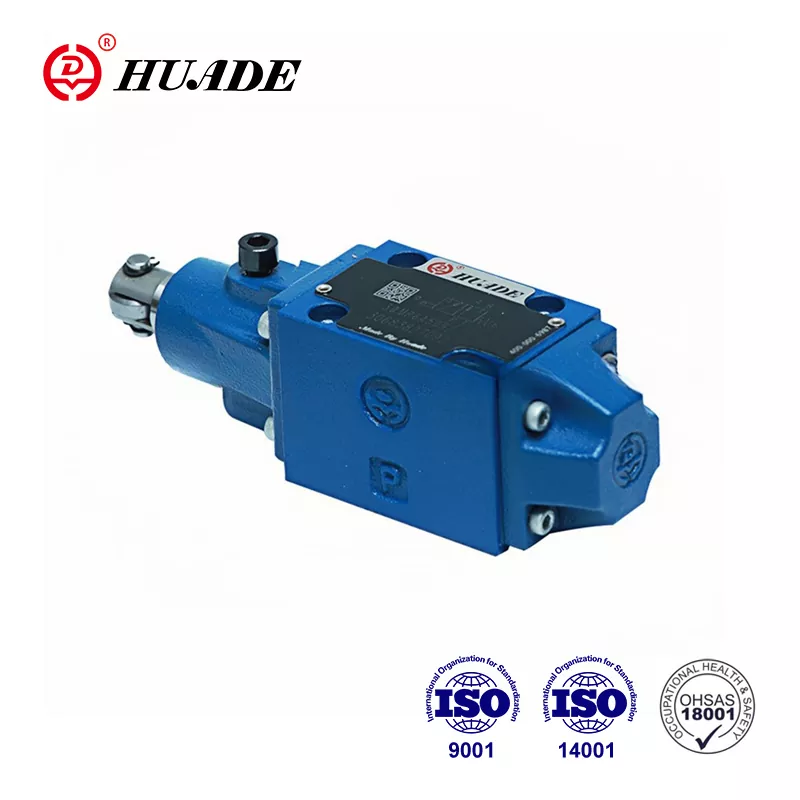

Les valves directionnelles de type WMR sont des valves directionnelles à rouleaux.
Ils se composent essentiellement du boîtier (1), du levier à galet (2), du tiroir de commande (3) et du retour.
ressort (4).
Un papillon des gaz enfichable est nécessaire si un débit supérieur à la valeur autorisée peut se produire lorsque le tiroir de la vanne passe d'une position à une autre. L'orifice enfichable est monté dans l'orifice P du distributeur.
Vue en coupe du WMR 6
Accélérateur de cartouche
