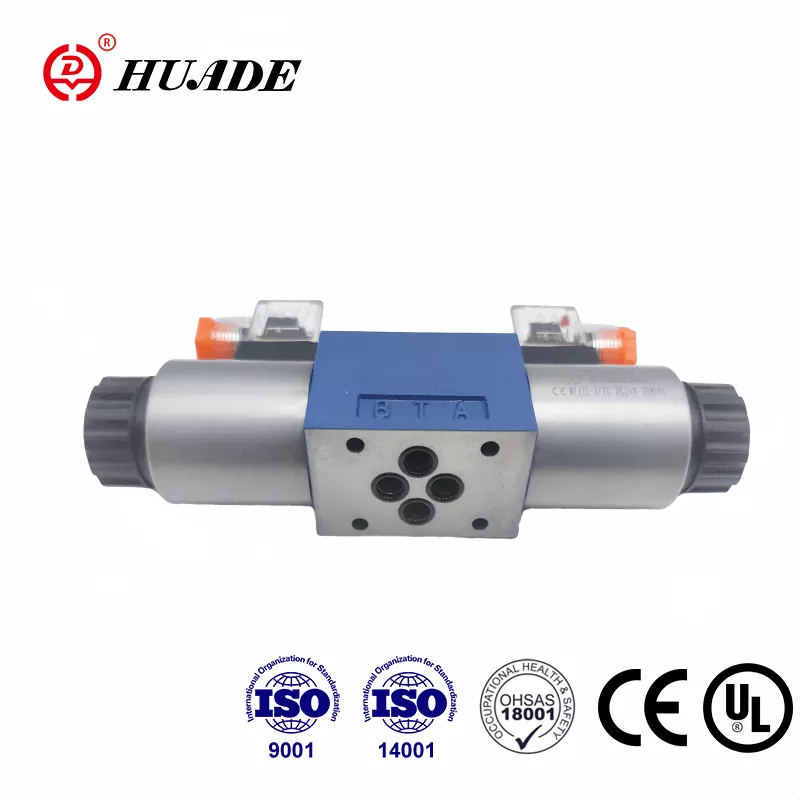

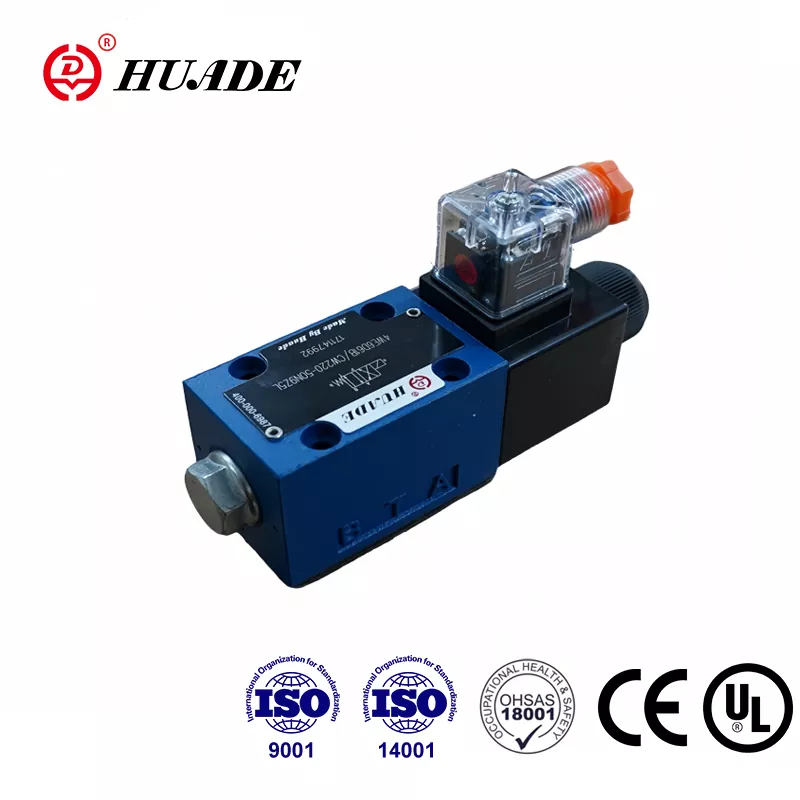

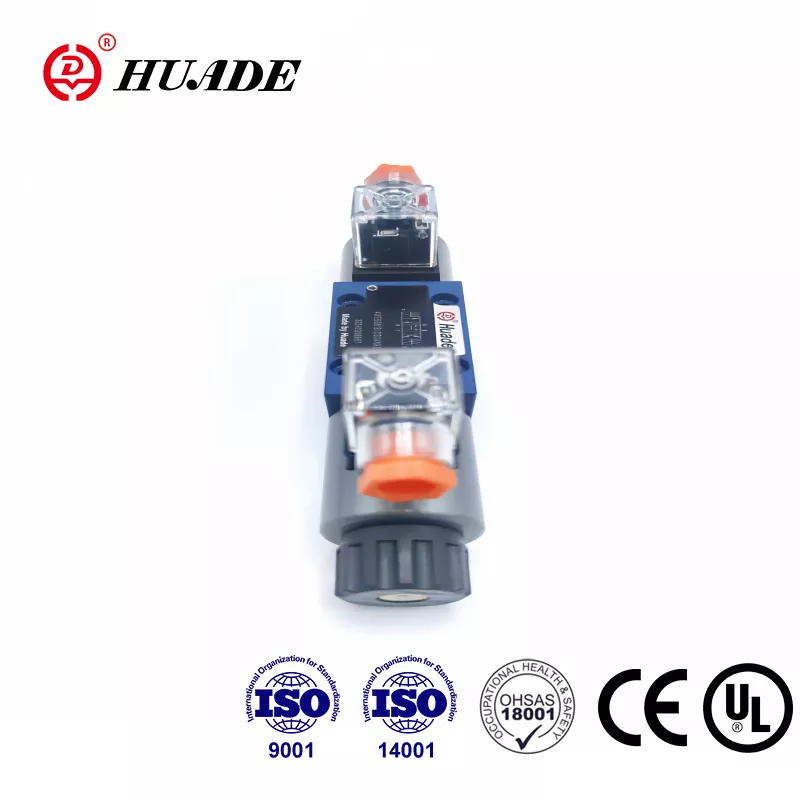

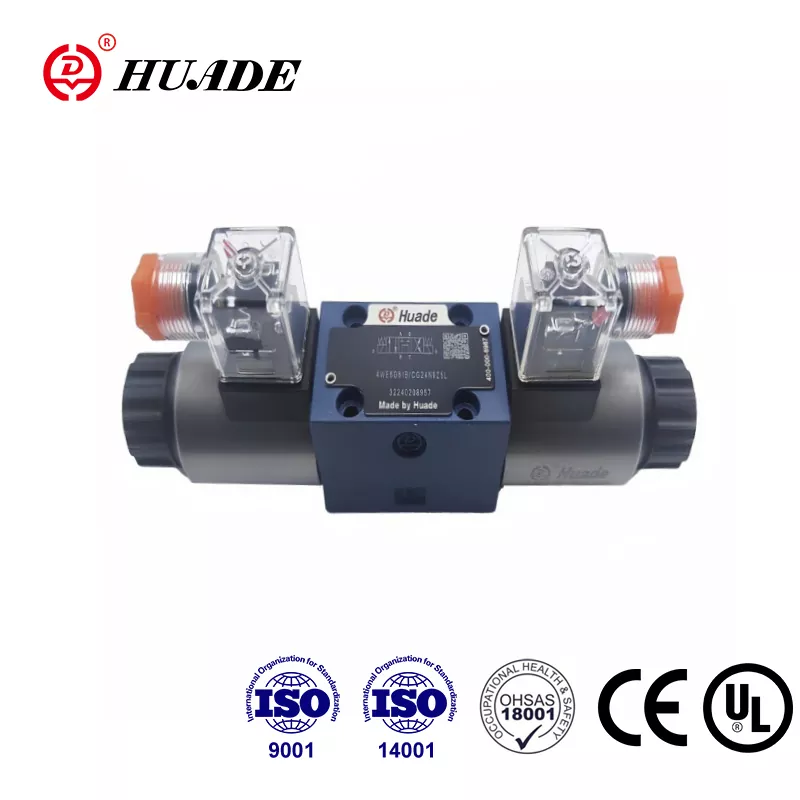

Beijing Huade Hydraulic Industrial Group est une entreprise publique renommée spécialisée dans la conception, la fabrication et l'entretien de vannes et d'équipements hydrauliques. L'électrovanne directionnelle Huade® 4WE 6 J peut remplacer le même modèle proposé par Rexroth grâce à une coopération à deux fois à long terme avec Rexroth à partir de 1979. L'électrovanne directionnelle de la série WE 6 a passé la certification CE. Huade met l'accent sur la qualité pour garantir que chaque valve directionnelle ait des performances supérieures. Le système de gestion de R&D et de production est conforme aux normes ISO9001, ISO14001 et ISO45001. Les vannes hydrauliques Huade® sont largement utilisées dans l'industrie militaire et dans d'autres domaines en Chine en raison de leurs performances stables. C'est une marque nationale fiable en Chine.
|
Hydraulique |
|||
|
Pression de fonctionnement maximale Ports A,B,P (Mpa) |
jusqu'à 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
avec les symboles A et B, le port T doit être utilisé comme port de vidange |
|||
|
Débit maximum (L/min) |
80(-);60(～) |
||
|
Fluide sous pression |
Huiles minérales ou ester de phosphate |
||
|
Plage de viscosité (mm2/s) |
2,8 ~ 500 |
||
|
Plage de température du fluide sous pression （℃） |
-30～+80 |
||
|
Degré de contamination |
Degré de contamination maximal admissible du fluide hydraulique selon NAS 1638 classe 9. |
||
|
Électrique |
|||
|
Type de tension |
CC |
CA 50/60 Hz |
|
|
Tensions disponibles (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Consommation électrique (W) |
30 |
||
|
Puissance de maintien (VA) |
- |
50 |
|
|
Puissance d'allumage (VA) |
- |
220 |
|
|
Devoir |
continu |
||
|
Temps de commutation vers IS0 6403 |
ON (ms) |
25 à 45 |
10 à 20 |
|
éteint (ms) |
10 à 25 |
15 à 40 |
|
|
Protection selon DIN |
IP65 |
||
|
Fréquence de commutation (cycles/h) |
jusqu'à 15 000 |
jusqu'à 7200 |
|
|
Avec les connexions électriques, le conducteur de protection (PE) |
|||
Caractéristiques:
▶ Distributeur à tiroir à commande solénoïde directe version haute performance
▶ Solénoïdes DC ou AC à broches humides avec bobine amovible
▶ Commande manuelle, en option
▶ Bobine solénoïde orientable à 90°
▶ Il n'est pas nécessaire d'ouvrir la chambre étanche à la pression lors du changement de batterie.
▶ Connexions électriques sous forme de connexions individuelles ou centrales
▶ Schéma de portage selon Din 24 340 forme A, ISO 4401 et CETOP - RP 121H
Application:
Les distributeurs électrovannes de type 4WE 6 J contrôlent le démarrage, l'arrêt et la direction d'un fluide.
Les distributeurs directionnels 4WE 6 se composent essentiellement d'un boîtier (1), d'un ou deux solénoïdes (2), du tiroir de commande (3) et d'un ou deux ressorts de rappel (4). À l'état hors tension, le tiroir de commande (3) est maintenu en position neutre ou initiale au moyen de ressorts de rappel (4) (sauf pour les tiroirs à impulsions). Le tiroir de commande (3) est actionné par des solénoïdes à broches humides (2). . La force des solénoïdes (2) agit via le piston (5) sur le tiroir de commande (3) et le pousse de sa position neutre à la position finale requise. Cela donne un écoulement libre de P vers A et de B vers T ou P. à B et A à T.
Lorsque le solénoïde (2) est hors tension, le tiroir de commande (3) est ramené à sa position neutre au moyen des ressorts de rappel (4).
Une commande manuelle optionnelle (6) permet le mouvement du tiroir de commande (3) sans alimenter le solénoïde.
Schéma structurel de la série WE 6 61B
