Imaginez que vous dirigez un orchestre. Vous ne vous contentez pas de dire aux musiciens de jouer « fort » ou « doucement » : vous leur faites des gestes subtils de la main qui disent « un peu plus doucement », « progressivement plus fort » ou « maintenez ce volume exact ». Une vanne proportionnelle hydraulique est comme un conducteur pour le fluide hydraulique, offrant un contrôle infiniment variable au lieu de simplement « marche » ou « arrêt ».
Pour les bases, commencez parqu'est-ce qu'une vanne proportionnelle.
L'analogie du café
Pensez à une valve proportionnelle comme la machine à expresso de votre café préféré. Le barista ne se contente pas d'actionner un interrupteur pour obtenir un expresso parfait : il augmente progressivement la pression, contrôle soigneusement le débit et effectue des ajustements en temps réel en fonction de la façon dont le café est extrait. De même, une vanne proportionnelle ajuste continuellement sa position en fonction du retour électrique pour fournir exactement la bonne quantité de puissance hydraulique.
Comment fonctionnent les vannes proportionnelles hydrauliques ? Un voyage étape par étape
Suivons le parcours du contrôle depuis un signal électrique jusqu'à une action hydraulique précise.
[Voir l'explication détaillée decomment fonctionnent les vannes proportionnelles.]
1Le centre de commandement (signal de contrôle)
Un PLC (Programmable Logic Controller) ou un autre système de contrôle envoie un signal électrique - généralement 0 à 10 volts, 4 à 20 milliampères, ou même des commandes numériques via des réseaux industriels comme CANbus ou Ethernet.
2Le traducteur (solénoïde proportionnel)
Le solénoïde proportionnel de la vanne agit comme un traducteur, convertissant l'énergie électrique en force mécanique. Contrairement aux solénoïdes ordinaires qui sont « sous tension » ou « hors tension », les solénoïdes proportionnels créent une force directement proportionnelle à la force du signal d'entrée.
3Le moteur de précision (bobine de vanne)
Cette force mécanique pousse le tiroir de valve – un composant cylindrique usiné avec précision – vers des positions exactes. Au fur et à mesure que le tiroir se déplace, il découvre des ouvertures de différentes tailles (appelées ports) qui contrôlent le débit du fluide.
4La boucle de rétroaction intelligente (capteur LVDT)
Les vannes proportionnelles avancées comprennent un LVDT (transformateur différentiel variable linéaire) qui surveille en permanence la position du tiroir. Cela crée un système en boucle fermée qui corrige automatiquement les perturbations externes, les changements de température et l'usure.
Exemple concret
Lorsqu'un opérateur de pelle déplace son joystick à mi-course, la valve proportionnelle reçoit un signal de 50 %. Le tiroir se déplace vers une position qui permet exactement la moitié du débit maximum au vérin hydraulique, ce qui entraîne un mouvement fluide et contrôlé du bras à exactement la moitié de la vitesse.
Vanne proportionnelle, servovanne et vanne marche/arrêt : la comparaison ultime
Comprendre les différences entre les types de vannes est crucial pour faire le bon choix :
| Fonctionnalité | Vanne marche/arrêt | Vanne proportionnelle | Servovalve |
|---|---|---|---|
| Type de contrôle | Binaire (Ouvert/Fermé) | Positionnement infini | Positionnement ultra-précis |
| Temps de réponse | 10-100 millisecondes | 5-50 millisecondes | 1 à 10 millisecondes |
| Précision | ±5-10% | ±1-3% | ±0,1-0,5 % |
| Coût | 50-500 $ | 500-5 000 $ | 2 000 à 20 000 $ |
| Applications typiques | Commande marche/arrêt simple | Automatisation générale | Systèmes de haute précision |
| Entretien | Faible | Moyen | Haut |
| Sensibilité aux contaminations | Faible | Moyen | Très élevé |
| Efficacité énergétique | Pauvre | Bien | Excellent |
Quand choisir chaque type
Choisissez Vannes marche/arrêt lorsque :
Un simple contrôle démarrage/arrêt est suffisant • Le budget est extrêmement serré • Environnement à forte contamination • Les ressources de maintenance sont limitées
Choisissez des vannes proportionnelles lorsque :
Vous avez besoin d'un contrôle de vitesse/pression variable • L'efficacité énergétique est importante • Un fonctionnement fluide est important • Une précision modérée est requise
Choisissez des servovalves lorsque :
Une très haute précision est essentielle • Une réponse très rapide est nécessaire • Le budget permet des performances haut de gamme • Un environnement propre peut être maintenu
Types de vannes proportionnelles hydrauliques : trouver la solution idéale
Par fonction : les trois grandes catégories

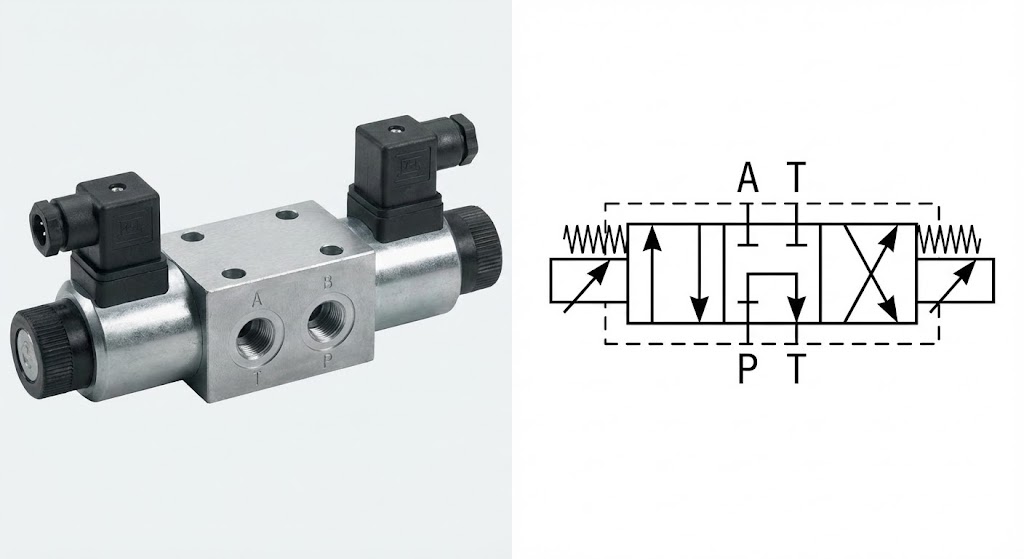

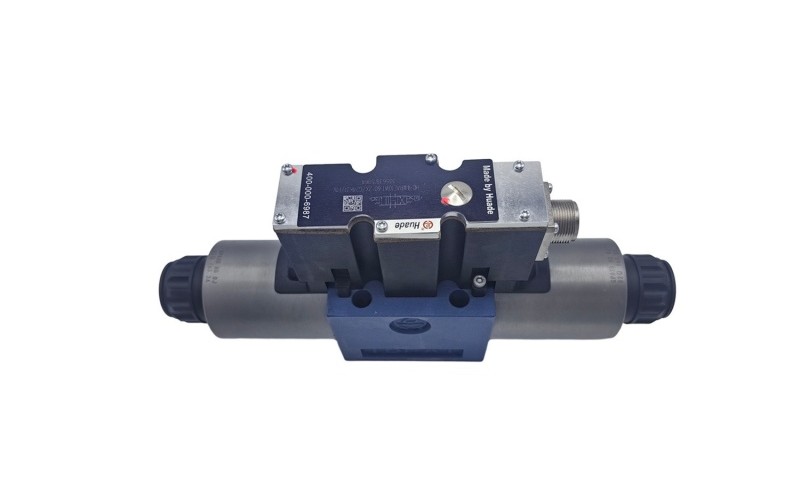

1. Vannes de commande directionnelles proportionnelles
Ce qu'ils font :Contrôler la direction et la vitesse des actionneurs hydrauliques
Pensez-y comme :Un contrôleur de trafic intelligent qui non seulement dirige le trafic, mais contrôle également les limites de vitesse
Modèles courants :Série Bosch Rexroth 4WRA, série Parker D1FB
Idéal pour :Machines-outils, moulage par injection, automatisation générale

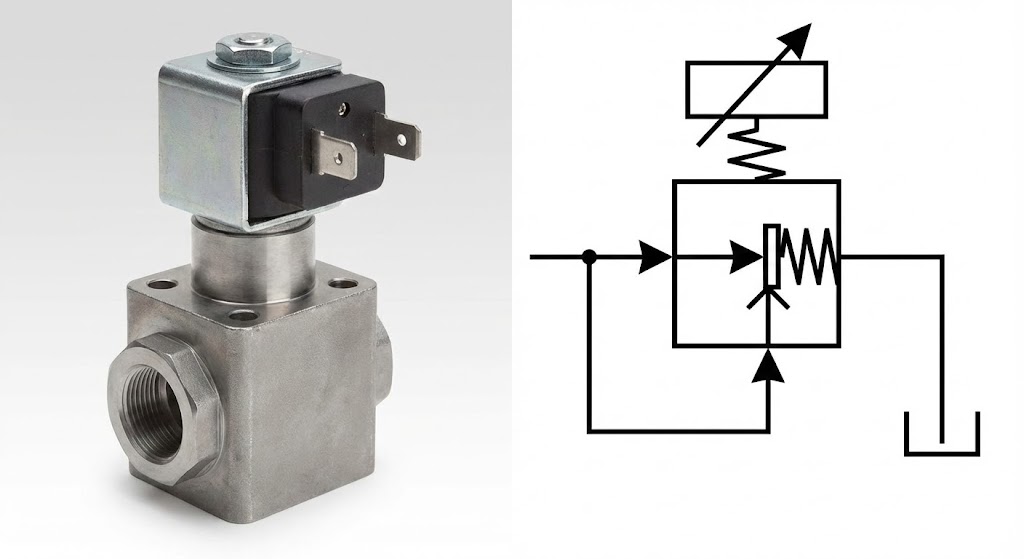

2. Vannes de régulation de pression proportionnelles
Ce qu'ils font :Maintenir une pression précise du système quelles que soient les demandes de débit
Pensez-y comme :Un régulateur de pression d'eau intelligent qui maintient la pression de la douche parfaite même lorsque quelqu'un allume le lave-vaisselle
Types :Soupapes de surpression, de réduction de pression et de séquence de pression
Idéal pour :Opérations de presse, systèmes de serrage, tests de pression
3. Vannes de contrôle de débit proportionnelles
Ce qu'ils font :Maintenir des débits exacts indépendamment des changements de pression
Pensez-y comme :Un système de régulateur de vitesse pour le débit hydraulique
Incluent souvent :Compensateurs de pression pour un contrôle indépendant de la charge
Idéal pour :Contrôle de vitesse, opérations synchronisées, applications de comptage
Par construction : comprendre la mécanique

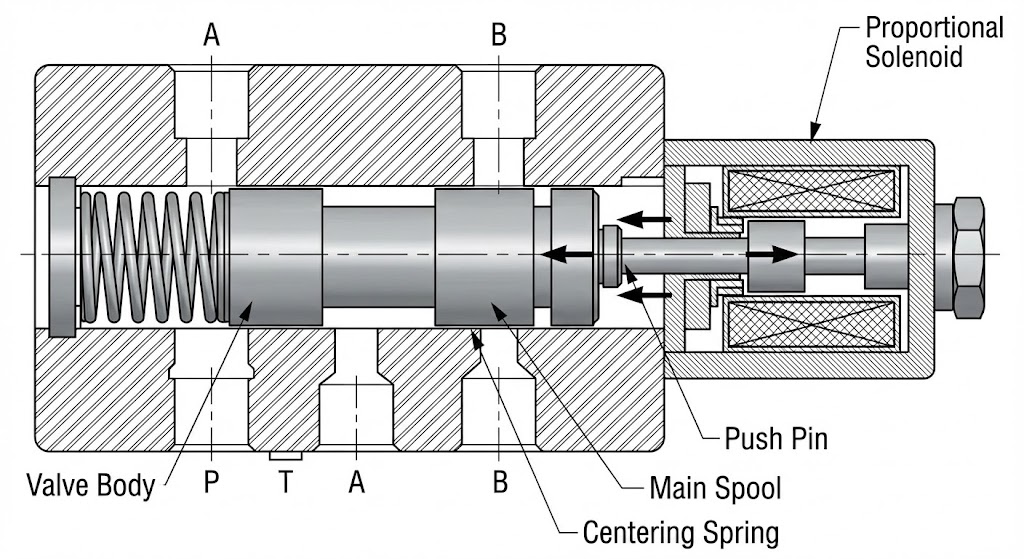

Vannes proportionnelles à action directe
• L'électro-aimant déplace directement la bobine principale
• Construction plus simple, coût inférieur
• Débits généralement jusqu'à 100 GPM
• Pressions nominales jusqu'à 3 000 PSI
• Parfait pour : les applications de taille moyenne avec des besoins de performances modérés

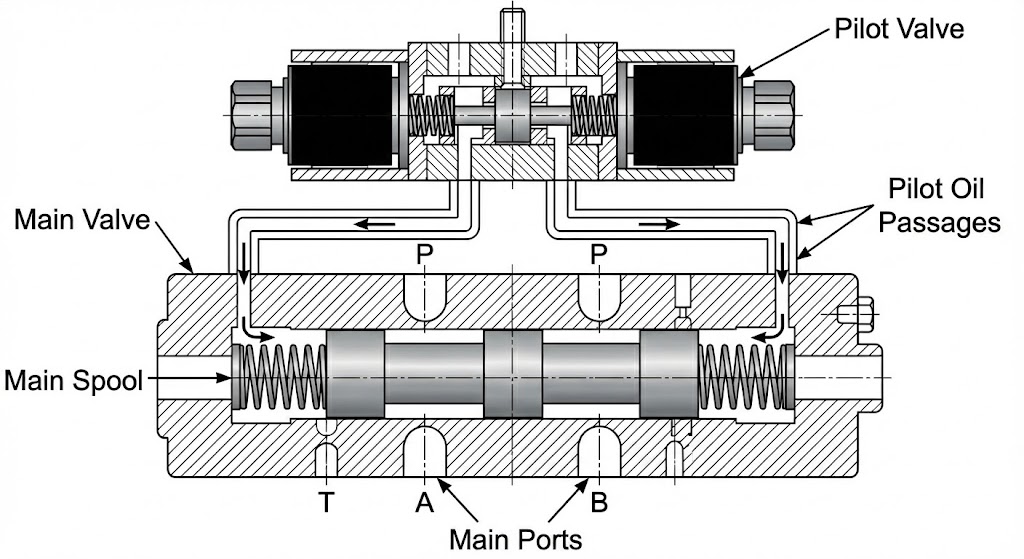

Vannes proportionnelles pilotées
• Une petite vanne pilote contrôle le fonctionnement de la vanne principale
• Capacités de débit et de pression plus élevées
• Débits jusqu'à 500+ GPM
• Pressions nominales jusqu'à 5 000+ PSI
• Parfait pour : les grands systèmes industriels et les équipements mobiles
Caractéristiques de performance qui comptent : la plongée technique approfondie
Comprendre la relation signal-flux
Le cœur des performances des valves proportionnelles réside dans la précision avec laquelle elles convertissent les signaux électriques en sortie hydraulique. Voici ce que signifient les spécifications clés :
Linéarité (±0,5% à ±3%)
Imaginez dessiner une ligne droite sur du papier millimétré. La linéarité mesure à quel point les performances réelles de votre vanne se rapprochent de cette ligne droite parfaite. Une meilleure linéarité signifie un contrôle plus prévisible.
Hystérésis (±0,5 % à ±5 %)
Cela mesure la différence de sortie lorsque vous approchez du même point de consigne dans des directions différentes. Pensez-y comme au jeu d'un volant : moins d'hystérésis signifie un contrôle plus précis.
Répétabilité (±0,1 % à ±2 %)
Avec quelle régularité la vanne effectue-t-elle la même opération ? C'est comme demander à un joueur de basket-ball d'effectuer des lancers francs : une meilleure répétabilité signifie des performances plus fiables.
Temps de réponse (5-100 millisecondes)
À quelle vitesse la vanne réagit-elle aux changements de signal ? Pour les applications dynamiques, une réponse plus rapide évite l’instabilité du système et améliore les performances.
Les mathématiques derrière la magie : les équations de flux
L'équation de débit fondamentale pour les vannes proportionnelles est la suivante :
Q = Cd × A × √(2ΔP/ρ)
Où:
Q = Débit
Cd = Coefficient de décharge
A = Zone d'ouverture de la vanne (contrôlée par la position du tiroir)
ΔP = Différence de pression à travers la vanne
ρ = densité du fluide
Cette équation montre pourquoi les vannes proportionnelles sont si efficaces : en contrôlant précisément la zone (A), elles assurent un contrôle précis du débit quelles que soient les variations de pression.
Témoignages de réussite concrets : des applications qui transforment les industries
Étude de cas 1 : La révolution du moulage par injection
Le défi :Un fabricant de pièces automobiles était aux prises avec une injection de plastique incohérente, ce qui entraînait des taux de rebut de 20 % et des plaintes de clients.
La solution :Implémentation de vannes proportionnelles Moog D941 pour le contrôle de la vitesse d'injection et de la pression.
Le processus :
• Phase de vitesse : la valve permet une injection rapide et contrôlée pour remplir 95 % du moule
• Phase d'emballage/maintien : transition transparente vers un contrôle précis de la pression
• Phase de récupération : rotation contrôlée de la vis pour la préparation du prochain coup
Étude de cas 2 : Précision des équipements mobiles
Le défi :Les clients d'un fabricant de grues se sont plaints de mouvements de charge saccadés entraînant des problèmes de sécurité et des pertes de productivité.
La solution :Système de valve proportionnelle Danfoss PVG 48 avec joysticks électroniques.
La Transformation :
• Avant : la commande de vanne binaire provoquait des démarrages/arrêts brusques
• Après : accélération/décélération douce correspondant à l'entrée de l'opérateur
• Fonctionnalités avancées : détection de charge pour l'efficacité énergétique, contrôle électronique pour un positionnement précis
Étude de cas 3 : Précision des aciéries
Le défi :Un laminoir d'acier avait besoin d'un contrôle précis de la pression pour obtenir une épaisseur de produit constante (tolérance de ± 0,01 mm).
La solution :Vannes de pression proportionnelles ATOS DPZO avec contrôle de rétroaction intégré.
L'Innovation :
• La mesure de l'épaisseur en temps réel est renvoyée au contrôle de la vanne
• Le réglage automatique de la pression compense les variations du matériau
• Le contrôle en boucle fermée maintient une force constante malgré les changements de vitesse
Choisir la bonne vanne proportionnelle : votre guide de sélection
Étape 1 : Définissez la configuration système requise
Liste de contrôle des spécifications de performances :
• Pression maximale du système : _____ PSI
• Débit requis : _____ GPM
• Plage de températures de fonctionnement : _____ à _____ °F
• Exigences en matière de temps de réponse : _____ millisecondes
• Précision requise : ±_____ %
• Type de signal de contrôle : Tension / Courant / Numérique
Étape 2 : Considérations spécifiques à l'application
Pour les applications manufacturières/industrielles :
• Envisagez des vannes avec électronique intégrée (série Bosch Rexroth 4WRA)
• Rechercher des capacités de communication par bus de terrain
• Donner la priorité à la répétabilité et à la stabilité à long terme
Pour les équipements mobiles :
• Choisissez des vannes conçues pour résister aux vibrations et aux chocs (série Danfoss PVG).
• Tenir compte des exigences environnementales en matière d'étanchéité
• Évaluer la consommation d'énergie des systèmes alimentés par batterie
Pour les applications aérospatiales/critiques :
• Sélectionnez des vannes avec des systèmes de rétroaction redondants
• Envisagez des matériaux spéciaux pour les températures extrêmes
• Évaluer les caractéristiques des modes de défaillance
