Lorsque les gens recherchent des informations sur la vanne de commande directionnelle WE 5 pour Rexroth, ils souhaitent généralement comprendre à quoi sert cette vanne, comment elle fonctionne et si elle répond à leurs besoins. La désignation WE 5 fait référence à une catégorie de taille spécifique dans la gamme de vannes Rexroth, mais l'histoire est plus intéressante qu'un simple modèle de vanne.

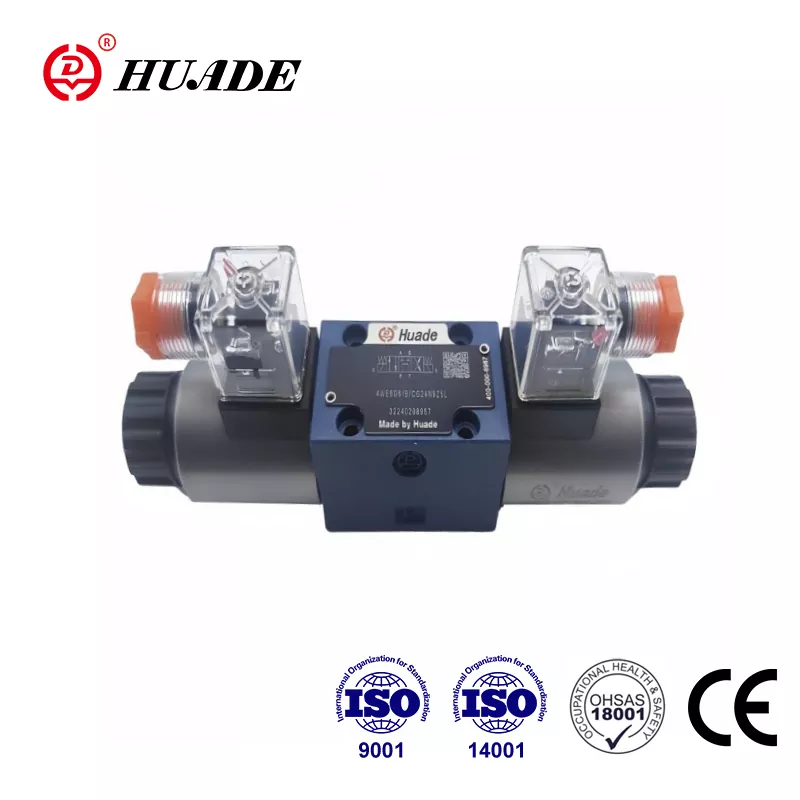

Qu'est-ce que la vanne de commande directionnelle WE 5
Le WE 5 original de Rexroth était une vanne de régulation directionnelle construite selon la norme de taille NG5. Ces vannes contrôlaient le débit du fluide hydraulique dans des systèmes nécessitant une pression et des débits modérés. Le WE 5 traditionnel pouvait supporter des pressions allant jusqu'à 250 bars et des débits compris entre 14 et 20 litres par minute. Pendant de nombreuses années, ce niveau de performance a bien fonctionné pour les petits systèmes hydrauliques tels que les machines compactes et les équipements industriels légers.
Cependant, les applications industrielles modernes exigent plus de puissance et des débits plus élevés. C'est là que l'évolution du distributeur WE 5 devient importante. Rexroth a développé la série 5X, qui comprend les modèles 5-.WE 10. Ces vannes plus récentes conservent la philosophie de conception du WE 5 d'origine, mais évoluent jusqu'à la taille NG10. Le résultat est une vanne capable de gérer jusqu'à 160 litres par minute à des pressions atteignant 420 bars. Aujourd'hui, lorsque les ingénieurs recherchent une vanne de commande directionnelle WE 5, ils finissent souvent par choisir ces modèles NG10 car ils répondent aux exigences de performances actuelles.
La famille de vannes de commande directionnelle WE 5 respecte les normes internationales telles que ISO 4401-05 et NFPA D05. Cette standardisation signifie que les vannes peuvent être montées sur des embases standard et remplacer des vannes similaires d'autres fabricants sans repenser l'ensemble du système.
Comment fonctionne la valve à l'intérieur

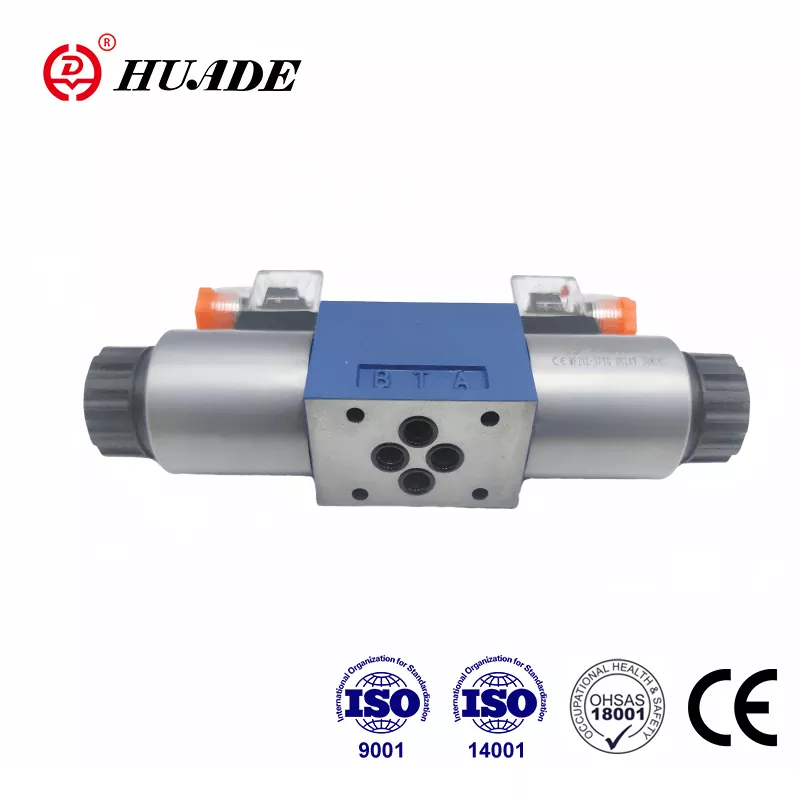

La structure de base d'un distributeur WE 5 est simple. À l’intérieur du corps de la vanne se trouve une bobine coulissante qui se déplace d’avant en arrière pour connecter différents ports. Lorsque la bobine change de position, elle modifie les ports qui se connectent les uns aux autres. Par exemple, le tiroir peut connecter le port P (pression) au port A tout en connectant le port B au port T (réservoir). Lorsque la bobine se déplace dans l’autre sens, elle inverse ces connexions.
Qu'est-ce qui fait que le distributeur WE 5 déplace cette bobine ? La réponse est un solénoïde électromagnétique. Rexroth utilise ce qu'ils appellent une conception de solénoïde « humide ». Le solénoïde se trouve à l’intérieur du fluide hydraulique plutôt que d’en être scellé. Cela peut sembler risqué, mais cela offre en réalité un meilleur refroidissement et une durée de vie plus longue. Le fluide hydraulique évacue la chaleur de la bobine, permettant au solénoïde de fonctionner en continu sans surchauffe.
Lorsque vous coupez l'alimentation du solénoïde, des ressorts à l'intérieur de la vanne repoussent le tiroir vers sa position centrale. Différentes configurations de ressorts créent des comportements différents. La configuration standard utilise des ressorts de rappel des deux côtés. Certaines versions utilisent des ressorts plus solides pour accélérer la commutation de la vanne. D'autres versions éliminent entièrement les ressorts pour les applications spéciales où la bobine doit rester dans la position dans laquelle elle a été déplacée.
De nombreux modèles de vannes de commande directionnelles WE 5 incluent une fonction de commande manuelle. Il s'agit d'un bouton-poussoir situé au-dessus de la valve qui permet à quelqu'un de déplacer la bobine à la main. Lors de l'installation ou du dépannage, ce contrôle manuel s'avère très utile. Vous pouvez tester le système sans appliquer d'alimentation électrique.
Capacités et limites de performances
Les versions modernes NG10 du système de vanne de commande directionnelle WE 5 offrent des performances impressionnantes. Les modèles standards fonctionnent à une pression de 350 bars, avec des versions spéciales évaluées à 420 bars. La capacité de débit atteint 160 litres par minute avec un fonctionnement en tension continue, ou 120 litres par minute avec une tension alternative après rectification.
La plage de température s'étend de moins 30 degrés Celsius à plus 80 degrés Celsius. La vanne fonctionne avec des fluides hydrauliques allant de très fins (2,8 millimètres carrés par seconde) à assez épais (500 millimètres carrés par seconde). Cette flexibilité signifie qu’une seule conception de vanne sert à de nombreuses applications différentes.
Cependant, des performances élevées s’accompagnent de certaines considérations. Lorsque le fluide circule à travers la vanne à des débits maximaux, les forces hydrauliques agissant sur le tiroir deviennent importantes. Ces forces peuvent provoquer une instabilité ou des vibrations. Pour gérer cela, Rexroth propose des cartouches d'accélérateur qui s'installent dans les ports. Ces cartouches limitent légèrement le débit, ce qui réduit les forces dynamiques et facilite le fonctionnement. Le compromis est une chute de pression plus élevée à travers la vanne, mais la stabilité améliorée en vaut généralement la peine.
Les fuites internes sont une autre caractéristique de la conception de la vanne de commande directionnelle WE 5. Tous les distributeurs à tiroir laissent échapper un peu de liquide au-delà du tiroir, car celui-ci a besoin d'un espace libre pour se déplacer librement. Cette fuite augmente progressivement à mesure que la vanne s'use sur des milliers de cycles. Pour les applications qui doivent maintenir des charges en position pendant de longues périodes, la vanne de commande directionnelle WE 5 à elle seule peut ne pas fournir une force de maintien suffisante. L'ajout de clapets anti-retour externes ou le choix d'une configuration de tiroir à centre fermé permet de résoudre ce problème.
Contrôle électrique et temps de réponse
Le côté électrique de la vanne de commande directionnelle WE 5 fonctionne sur des tensions industrielles standard. Les versions CC acceptent 12, 24, 110 ou 220 volts, le 24 volts étant le plus courant. Les versions CA nécessitent un connecteur redresseur pour convertir le courant alternatif en courant continu requis par le solénoïde.
La consommation électrique varie de 17 à 38 watts selon le modèle spécifique. Les vannes sont conçues pour un cycle de service de 100 %, ce qui signifie qu'elles peuvent rester sous tension en continu sans dommage. Cette évaluation continue est importante car de nombreux systèmes hydrauliques occupent une position pendant de longues périodes.
Le temps de réponse varie en fonction de plusieurs facteurs. Les solénoïdes standard mettent entre 65 et 150 millisecondes pour s'allumer et entre 48 et 104 millisecondes pour s'éteindre. Ces délais peuvent sembler rapides, mais certaines applications nécessitent une réponse encore plus rapide. Rexroth propose des cartouches de modulation de largeur d'impulsion qui réduisent de moitié le temps de commutation. Ces cartouches PWM pulsent rapidement la tension du solénoïde selon un modèle contrôlé qui accélère le mouvement de la bobine.
Une autre option PWM réduit la consommation d'énergie plutôt que d'améliorer la vitesse. Cette cartouche de réduction d'énergie abaisse la température de la bobine d'au moins 30 degrés Celsius. Une température plus basse prolonge la durée de vie de la vanne dans les environnements chauds ou dans les applications à usage intensif. Les ingénieurs doivent choisir entre optimiser la vitesse ou optimiser la gestion thermique. Le système de vanne de commande directionnelle WE 5 offre des options pour les deux priorités.
Lorsque le solénoïde s'éteint, l'effondrement du champ magnétique génère un pic de tension. Cette pointe peut endommager les composants électroniques sensibles connectés à la même alimentation. Les solénoïdes K4 standard nécessitent des diodes de suppression externes pour maintenir cette tension en dessous de 500 volts. La version solénoïde K72L comprend une protection intégrée, qui simplifie le câblage et garantit le respect des normes de sécurité électrique.
Choisir la bonne configuration de bobine
Le tiroir à l'intérieur d'une vanne de commande directionnelle WE 5 détermine ce que fait la vanne dans chaque position. Les bobines les plus courantes sont les bobines à quatre voies et à trois positions. Ces bobines ont quatre ports (P, T, A, B) et trois positions distinctes (gauche, centre, droite).
Le comportement en position centrale est particulièrement important. Une bobine « E » ferme les quatre ports en position centrale. Cela crée un centre fermé qui verrouille la charge en place et crée une pression au niveau de la pompe. La configuration E offre un maintien de charge maximal mais nécessite une soupape de décharge pour protéger la pompe de la surpression.
Une bobine « H » ferme les ports P, A et B tout en connectant T en position centrale. Cela décharge la pompe vers le réservoir, réduisant ainsi le gaspillage d'énergie lorsque la vanne est centrée. La charge reste verrouillée car A et B sont fermés, mais la force de maintien n'est pas aussi forte qu'avec une bobine E.
Une bobine « J » ferme P tout en connectant A, B et T ensemble en position centrale. Cela permet à la charge de flotter librement et permet à la dilatation thermique de s'échapper vers le réservoir. La configuration J est utile pour les systèmes qui doivent se déplacer facilement en position neutre ou pour empêcher l'accumulation de pression due aux changements de température.
Choisir le mauvais type de bobine crée des problèmes. Par exemple, l'utilisation d'une bobine H sur une application de levage vertical peut laisser la charge dériver lentement vers le bas en raison d'une fuite interne. Une bobine E tiendrait mieux. D'un autre côté, l'utilisation d'une bobine E sur un axe horizontal qui doit se déplacer librement rendrait le système rigide et gaspillerait de l'énergie. Comprendre votre application vous aide à sélectionner la bonne configuration de vanne de commande directionnelle WE 5.
Considérations relatives à l'installation et à la maintenance
L'installation d'une vanne de commande directionnelle WE 5 nécessite une attention particulière à quelques points clés. La vanne se monte sur une embase qui doit répondre aux normes ISO 4401-05. Les embases Rexroth ont des références spécifiques et doivent être commandées séparément. Avant d'installer la vanne, assurez-vous que la sous-plaque est propre et correctement installée sur le collecteur ou le bloc.
Les connexions électriques utilisent des connecteurs standard DIN EN 175301-803. Le connecteur peut être tourné à 90 degrés pour répondre à différents besoins de routage des fils. Certains connecteurs incluent des redresseurs intégrés pour le fonctionnement en courant alternatif, tandis que d'autres ajoutent des indicateurs LED pour une confirmation visuelle de l'état du solénoïde.
La propreté des fluides est plus importante que la plupart des gens ne le pensent. Les jeux à l'intérieur du distributeur WE 5 ne mesurent que quelques micromètres. Les particules de contamination peuvent bloquer la bobine, provoquant le blocage ou l'incapacité de la vanne de se déplacer. Une filtration à 25 micromètres ou moins est fortement recommandée. Un entretien régulier du filtre évite la plupart des problèmes de vannes.
La vanne fonctionne avec des huiles hydrauliques à base minérale et plusieurs types de fluides biodégradables. Les matériaux d'étanchéité sont en NBR (nitrile) pour les huiles standards ou en FKM (Viton) pour les fluides synthétiques et les températures élevées. Assurez-vous que le matériau du joint correspond au fluide de votre système.
L'entretien est relativement simple. Les bobines solénoïdes sont remplaçables sans retirer la vanne du système. Vérifiez périodiquement la résistance de la bobine pour détecter toute dégradation avant qu'une panne ne se produise. Si la vanne commence à réagir lentement ou ne parvient pas à se déplacer, la contamination en est la cause la plus probable. Rincer le système et remplacer les filtres résout généralement le problème. Les composants internes usés peuvent être remplacés par des pièces de rechange Rexroth d'origine, généralement disponibles dix ans après la production.
Prendre la décision d'achat
Lorsque vous décidez d'acheter une vanne de commande directionnelle WE 5 ou son équivalent moderne NG10, plusieurs facteurs influencent le choix. Tout d’abord, vérifiez vos exigences en matière de débit et de pression. Si vous avez besoin de moins de 20 litres par minute à pression modérée, une taille NG5 traditionnelle pourrait suffire. Pour des performances supérieures, les modèles NG10 de la série 5X constituent la norme actuelle.
Deuxièmement, tenez compte de la tension électrique disponible dans votre installation. La version 24 volts CC est la plus courante dans l'automatisation industrielle, tandis que les options 110 ou 220 volts conviennent à différentes régions et applications.
Troisièmement, évaluez si vous avez besoin de fonctionnalités spéciales telles qu'une commutation rapide, une réduction d'énergie ou une surveillance de position. Ces options augmentent les coûts mais offrent de réels avantages dans les applications exigeantes.
Le prix varie considérablement en fonction des spécifications et du fournisseur. Les distributeurs agréés et les fournisseurs industriels proposent ces vannes, souvent avec un support technique pour aider à la sélection. Les achats en gros donnent généralement droit à des remises sur volume. Le catalogue officiel Rexroth fournit des spécifications détaillées et des codes de commande pour vous assurer d'obtenir exactement la bonne vanne.
Des fournisseurs alternatifs proposent des vannes compatibles à des prix inférieurs, mais la compatibilité et la fiabilité peuvent varier. Pour les applications critiques, les vannes Rexroth d'origine offrent une meilleure valeur à long terme grâce à des performances constantes et à la disponibilité des pièces.
Applications pratiques et facteurs de succès
La vanne de régulation directionnelle WE 5 et ses descendants trouvent leur place dans d'innombrables applications. Les machines de moulage par injection les utilisent pour contrôler les pinces et les éjecteurs de moules. Les systèmes robotiques s'appuient sur eux pour un contrôle précis des mouvements. Les chariots élévateurs en dépendent pour les fonctions de direction et de levage. Les presses de formage des métaux, les machines-outils et les équipements de manutention intègrent tous ces vannes.
Le succès de toute installation de vanne de commande directionnelle WE 5 dépend de l'adaptation de la vanne aux exigences de l'application. Les applications à haut débit nécessitent des cartouches d'étranglement pour maintenir la stabilité. Les environnements à haute température bénéficient de solénoïdes de réduction d'énergie. Les applications de maintien de charge nécessitent des tiroirs à centre fermé et éventuellement des clapets anti-retour externes.
Le système électrique doit fournir une tension appropriée et inclure une protection contre les pointes de tension. La conception du système hydraulique doit tenir compte des chutes de pression à travers la vanne et assurer une filtration adéquate.
Un entretien régulier prolonge la durée de vie des vannes et évite les temps d'arrêt inattendus. Des pratiques simples telles que la surveillance de l'état du filtre, la vérification des fuites externes et le test de la réponse du solénoïde garantissent un fonctionnement fiable du système.
L'évolution depuis le WE 5 d'origine vers la série moderne 5X démontre comment les composants hydrauliques industriels évoluent pour répondre aux besoins changeants. Comprendre à la fois l'héritage et les capacités actuelles aide les ingénieurs à prendre des décisions éclairées quant à la variante de la vanne de commande directionnelle WE 5 qui répond le mieux à leur application. Avec une sélection, une installation et un entretien appropriés, ces vannes offrent des années de service fiable dans des environnements industriels exigeants.
