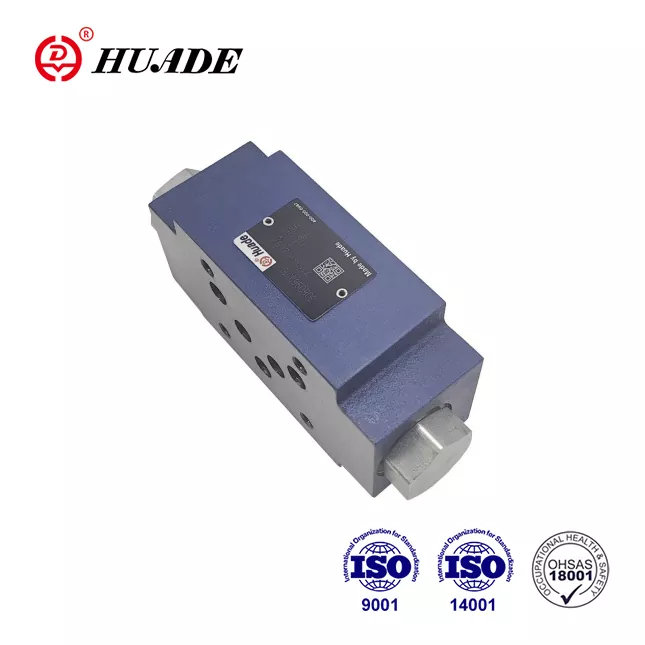

Quelle est la différence entre un clapet anti-retour et une vanne non retour?

Vous êtes-vous déjà demandé pourquoi l'eau ne coule pas en arrière dans vos tuyaux? Ou comment les stations-service empêchent le carburant de revenir dans leurs réservoirs de stockage? La réponse réside dans deux dispositifs importants: les clapulades et les vannes non retournées.

Si vous êtes confus à propos de ces termes, vous n'êtes pas seul. Beaucoup de gens pensent que ce sont deux types de vannes différents. Mais voici la vérité: les vannes à contre-courant et les vannes non retournées sont la même chose. Ils ont juste des noms différents en fonction de l'endroit où vous vivez ou de l'industrie dans laquelle vous travaillez.

Plongeons profondément dans ce sujet et éliminons toute la confusion une fois pour toutes.

La simple vérité: ils sont la même chose

Un clapet anti-retour et une vanne non retour font exactement le même travail. Les deux appareils permettent au liquide ou au gaz de s'écouler dans une seule direction. Lorsque le liquide essaie de couler vers l'arrière, ces vannes près de l'arrêter.

Pourquoi différents noms?

Les différents noms viennent de:

• Géographie:Différents pays préfèrent différents termes
• Industries:Certains champs utilisent des noms spécifiques
• Normes:Les organisations techniques utilisent leurs termes préférés

Voici une panne rapide:

Comment fonctionnent ces vannes?

Comprendre le fonctionnement des vannes à contre-courant est assez simple. Voici le processus de base:

Lorsque le liquide coule vers l'avant

1. La pression s'accumule derrière la valve
2. Cette pression pousse la valve ouverte
3. Le fluide traverse librement
4. La valve reste ouverte tant que la pression continue

Quand le fluide essaie de couler en arrière

1. La pression avant s'arrête ou s'inverse
2. L'élément de soupape (comme un disque ou une balle) se retourne en place
3. Cela scelle complètement l'ouverture
4. Aucun fluide ne peut couler en arrière

L'ensemble du processus se produit automatiquement. Pas d'électricité, pas de contrôle de l'ordinateur, aucune opération humaine nécessaire. Il est purement mécanique et alimenté par le fluide lui-même.

Parties clés du système

• Corps de valve:Le logement principal
• Élément de fermeture:La pièce qui s'ouvre et se ferme (disque, balle ou rabat)
• Siège:Où l'élément de fermeture scelle contre
• Printemps (dans certains types):Aide la valve à se fermer plus rapidement

Types de clapulades (vannes sans retour)

Il existe de nombreux designs différents, chacun parfait pour des situations spécifiques. Regardons les types les plus courants:

1. Valve de chute de swing

• Comment ça marche:Un disque oscille et fermé comme une porte
• Meilleur pour:Grands tuyaux avec débit constant
• Avantages:Perte de basse pression, conception simple
• Inconvénients:Prend plus de place, pas bon pour le flux d'arrêt et de go

2. Valve de contrôle

• Comment ça marche:Un disque ou une balle se soulève directement pour ouvrir
• Meilleur pour:Systèmes à haute pression
• Avantages:Forte capacité d'étanchéité
• Inconvénients:Perte de pression plus élevée, plus d'usure au fil du temps

3. Valve de contre contrôle à billes

• Comment ça marche:Une balle se déplace de haut en bas pour s'ouvrir et fermer
• Meilleur pour:Petits tuyaux, applications simples
• Avantages:Autonettoyant, facile à comprendre
• Inconvénients:Pas bon pour les liquides épais ou l'eau sale

4.

• Comment ça marche:Conception mince qui s'inscrit entre les brides de tuyaux
• Meilleur pour:Espaces serrés, tuyaux de taille moyenne
• Avantages:Compact, léger et faible coût
• Inconvénients:Pas aussi stable dans les situations à haut débit

5. Valve de contre contrôle silencieux

• Comment ça marche:Design spécial qui se ferme tranquillement
• Meilleur pour:Bâtiments, hôpitaux, environnements tranquilles
• Avantages:Réduit le bruit et le marteau à eau
• Inconvénients:Plus complexe et plus élevé

Où ces vannes sont-elles utilisées?

Les clapulades (vannes sans retour) sont partout, même si vous ne les voyez pas. Voici les principaux endroits où ils sont utilisés:

Dans votre maison

• Chauffe-eau:Empêcher l'eau chaude de reculer
• Pompes de carter:Empêcher l'eau de retourner dans le sous-sol
• Toilettes:Gardez l'eau propre séparée des eaux usées
• Robinets:Empêcher l'eau contaminée de pénétrer dans l'alimentation propre

Dans l'industrie

• Raffineries de pétrole:Protéger les pompes et l'équipement coûteux
• Plantes chimiques:Empêcher un mélange dangereux de différents produits chimiques
• Centrales électriques:Contrôler la vapeur et le flux d'eau de refroidissement
• Traitement des aliments:Gardez les produits propres et en sécurité

Dans les systèmes municipaux

• Plantes de traitement de l'eau:Assurez-vous que l'eau propre reste propre
• Systèmes d'égouts:Empêcher le sauvegarde des eaux usées
• Protection des incendies:Garder la pression de l'eau dans les systèmes d'urgence
• Irrigation:Contrôler le débit d'eau dans les systèmes agricoles

Pourquoi ces vannes sont-elles si importantes?

Les clapulades peuvent sembler simples, mais ils empêchent de graves problèmes:

Protection des équipements

Sans ces vannes, les pompes peuvent tourner en arrière et se casser. Les moteurs pouvaient s'éteindre. Les machines coûteuses pourraient être endommagées au-delà de la réparation.

Sécurité

Dans les plantes chimiques, les clapulades à contre-courant empêchent le mélange de produits chimiques dangereux. Dans les systèmes d'eau, ils empêchent l'eau contaminée de pénétrer dans les fournitures propres.

Efficacité

Ces valves empêchent l'énergie gaspillée. Sans eux, les fluides couleraient en arrière et les systèmes devraient travailler plus dur pour maintenir la pression.

Prévention du marteau à eau

Lorsque le liquide s'arrête soudainement ou change de direction, il peut créer de puissantes ondes de pression appelées «marteau à eau». Cela peut éclater des tuyaux et endommager l'équipement. De nombreux clapulades contribuent à réduire ce problème.

Comment choisir la bonne valve

La sélection du bon compense de contrôle dépend de plusieurs facteurs:

Type de fluide

• Eau propre:Presque tous les types fonctionnent
• Eau sale:Les types de balle ou de diaphragme fonctionnent mieux
• Produits chimiques:Besoin de matériaux spéciaux qui ne corroderont pas
• Température élevée:Nécessitent des matériaux résistants à la chaleur

Pression du système

• Basse pression:Les types de swing ou de plaquette fonctionnent bien
• Haute pression:Les types de portance ou de printemps sont meilleurs
• Pression variable:Les types de clôture rapide évitent les problèmes

Taille de tuyau

• Petits tuyaux (moins de 2 pouces):Types de balle ou de plaquette
• Tuyaux moyens (2-12 pouces):Types de plaquette ou de double plaque
• Grands tuyaux (plus de 12 pouces):Les types de swing fonctionnent généralement le mieux

Débit

• Flux constant:Les types de swing ont une perte de pression la plus basse
• Flux d'arrêt:Les types de chargés à ressort répondent plus rapidement
• Débit à grande vitesse:Besoin de valves qui empêchent le marteau à eau

Problèmes et solutions courantes

Même les meilleurs soupapes de contrôle peuvent avoir des problèmes. Voici les problèmes les plus courants et comment les résoudre:

Bavardage

• Problème:Valve fait du bruit et vibre
• Causes:Débit trop bas, valve trop grande, pièces lâches
• Solutions:Ajuster le flux, redimensionner la vanne, serrer les connexions

Marteau à eau

• Problème:Des bruits de fruits bruyants dans les tuyaux
• Causes:La valve se ferme trop lentement, changements d'écoulement à grande vitesse
• Solutions:Utilisez une vanne de fermeture plus rapide, ajoutez une protection contre les surtensions

Collage

• Problème:La valve ne s'ouvrera pas ou ne se fermera pas correctement
• Causes:Saleté, corrosion, pièces usées
• Solutions:Nettoyer une valve, remplacer les pièces usées, utiliser de meilleurs matériaux

Fuite

• Problème:Le fluide coule en arrière alors qu'il ne devrait pas
• Causes:Sceau endommagé, débris sur siège, disque usé
• Solutions:Remplacer les joints, le siège propre, remplacer le disque

Conseils d'entretien

Il est important de prendre soin des vannes à contre-courant pour la fiabilité du système:

Inspection régulière

• Vérifiez les fuites chaque mois
• Écoutez des bruits inhabituels
• Surveiller la pression du système

Nettoyage

• Retirer les débris des passages en amont
• Nettoyer les internes à soupape pendant les arrêts
• Utilisez des produits chimiques de nettoyage appropriés

Essai

• Fonctionnement de la soupape de test Quarterly
• Vérifiez l'ouverture et la fermeture appropriées
• Vérifiez qu'aucun flux arrière ne se produit

Planification de remplacement

• Gardez les pièces de rechange en stock
• Planifier le remplacement lors des fermetures prévues
• Utilisez des pièces de qualité des fournisseurs réputés

Normes et réglementations de l'industrie

Différentes industries ont des normes spécifiques pour les clapulades:

Normes américaines

• API 594:Conception et tests de la clandestins anti-retour
• ASME B16.34:Matériaux de soupape et cotes de pression
• API 598:Procédures de test de valve

Normes internationales

• ISO 5175:Dispositifs de sécurité pour les systèmes de gaz
• BS EN 13959:Prévention du débit pour l'eau
• NACE MR0175:Matériaux pour les environnements corrosifs

Pourquoi les normes comptent

Les normes garantissent que les vannes sont:

• Sûr à utiliser
• Compatible avec d'autres équipements
• Testé sur des méthodes éprouvées
• Fiable dans les applications critiques

Considérations de coûts

Lors de l'achat de vannes à contre-courant, considérez le coût total, pas seulement le prix d'achat:

Coût initial

• Vannes à billes simples:10 $ à 100 $
• Vannes de balançoire standard:50 $ - 500 $
• Vannes silencieuses haute performance:200 $ - 2000 $
• Vannes chimiques spécialisées:500 $ - 5000 $ +

Coûts d'exploitation

• Perte d'énergie de la chute de pression
• Coûts d'entretien et de réparation
• Fréquence de remplacement
• Coût des temps d'arrêt du système

Conseils d'économie d'argent

• Choisissez la bonne taille pour minimiser la perte de pression
• Utilisez des matériaux de qualité pour réduire la fréquence de remplacement
• Mettre en œuvre la maintenance préventive
• Considérez l'efficacité totale du système

Tendances futures

La technologie des clapulations anti-retour continue de s'améliorer:

Vannes intelligentes

Les nouvelles vannes incluent des capteurs qui surveillent:

• Débit
• Conditions de pression
• Position de valve
• Conditions d'usure

Meilleurs matériaux

Les matériaux avancés fournissent:

• Durée de vie plus longue
• Meilleure résistance chimique
• Réduction des besoins de maintenance
• Capacité de température plus élevée

Conceptions améliorées

Les nouveaux designs se concentrent sur:

• Temps de réponse plus rapides
• Pertes de pression plus faibles
• Opération plus silencieuse
• Maintenance plus facile

Conclusion

Maintenant, vous connaissez la vérité: les vannes à contre-courant et les vannes sans retour sont exactement la même chose. Les différents noms proviennent simplement de différentes régions, industries ou organisations de normes.

Ces dispositifs simples mais cruciaux:

• Laisser le fluide s'écouler dans une seule direction
• Empêcher automatiquement le reflux
• Protéger l'équipement et assurer la sécurité
• Travailler dans d'innombrables applications dans le monde

Que vous les appeliez des clapulades, des vannes non retournées, des vannes de reflux ou des vannes à sens unique, ils font tous le même travail essentiel. Comprendre comment ils fonctionnent et choisir le bon type pour votre application peut économiser de l'argent, prévenir les problèmes et maintenir le bon fonctionnement des systèmes.

La prochaine fois que vous allumez un robinet, démarrez votre voiture ou retournerez un interrupteur d'éclairage, n'oubliez pas que les clapulades à contre-courant fonctionnent tranquillement dans les coulisses pour rendre tout possible. Ces humbles appareils pourraient ne pas attirer beaucoup d'attention, mais la vie moderne ne serait pas la même sans elles.
