Vous êtes-vous déjà demandé comment les machines lourdes comme les excavatrices et les bulldozers obtiennent leur incroyable puissance ? Le secret réside souvent dans ce qu’on appelle une pompe à pistons axiaux. Mais voici une question qui laisse perplexe beaucoup de gens : les pompes à pistons axiaux créent-elles réellement une pression ?
La réponse courte est oui – mais pas de la façon dont vous pourriez le penser. Plongeons dans ce monde fascinant de l’énergie hydraulique et découvrons le fonctionnement de ces étonnantes machines.

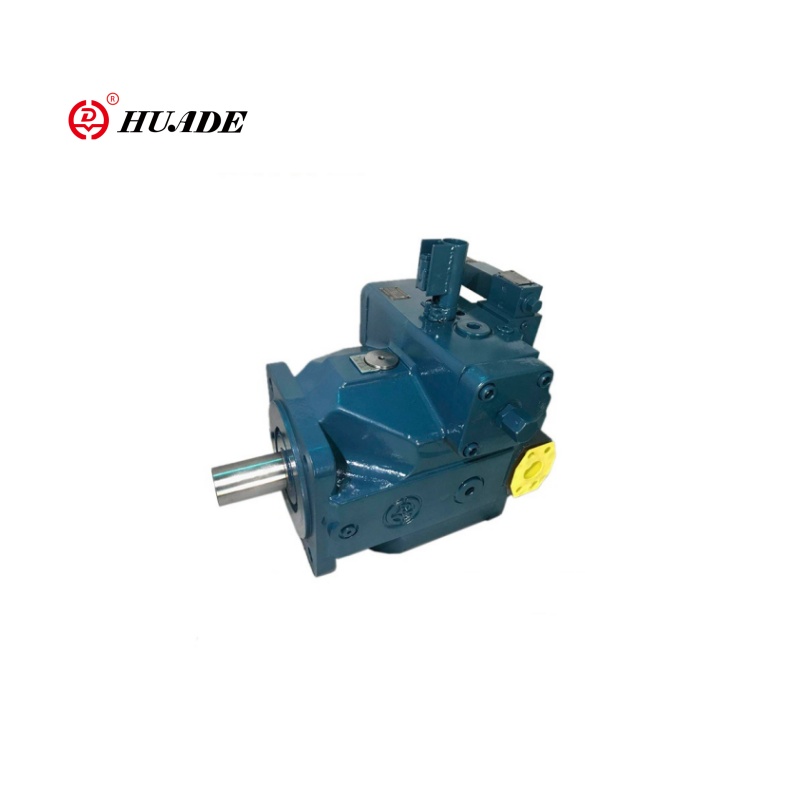

Qu’est-ce qu’une pompe à pistons axiaux exactement ?
Considérez une pompe à pistons axiaux comme le cœur d’un système hydraulique. Tout comme votre cœur pompe le sang dans votre corps, cette pompe déplace le fluide hydraulique dans les machines pour les faire fonctionner.
Vérifier le réglage de la soupape de déchargecomment fonctionnent les pompes à pistons axiaux.
Le nom « piston axial » vient de la façon dont il est construit :
- Axial signifie que les pistons se déplacent d'avant en arrière le long de la même ligne que l'arbre principal
- Le piston fait référence aux petits cylindres qui effectuent le travail de pompage proprement dit.
Ces pompes sont spéciales car elles peuvent supporter une pression extrêmement élevée – parfois jusqu'à 6 500 PSI (livres par pouce carré). C'est comme si le poids de quatre voitures appuyait sur chaque centimètre carré !
[Pour une comparaison des pompes à piston, voirconceptions axiales ou radiales]
Comprendre l'intégration du système
C'est ici que cela devient intéressant. Il existe un dicton courant en ingénierie : « Les pompes créent un débit, pas une pression. » Même si cela semble intelligent, ce n’est qu’une partie de l’histoire.
La vérité est la suivante : les pompes à pistons axiaux créent d’abord un débit, puis une pression se produit lorsque ce débit rencontre une résistance.
Imaginez que vous serrez un tuyau d’arrosage pendant que l’eau y coule. La pompe (votre robinet) crée le débit, mais lorsque vous pressez le tuyau (créant une résistance), la pression s'accumule. La même chose se produit dans les systèmes hydrauliques.
Comment cela fonctionne dans la vraie vie
Il pousse une quantité fixe d'huile hydraulique à chaque tour
Cela peut être une charge importante, une vanne fermée ou une friction dans le système.
Le fluide n’a nulle part où aller, donc la pression augmente
Cette pression est ce qui soulève des objets lourds ou déplace des machines
À l'intérieur d'une pompe à pistons axiaux
Décomposons les principaux composants qui font fonctionner ces pompes :
1. Bloc-cylindres
C’est comme le corps principal qui maintient tout ensemble. Il tourne et comporte des trous pour les pistons.
2.Piston
Ce sont de petits cylindres qui bougent d'avant en arrière. La plupart des pompes ont 7 ou 9 pistons (toujours un nombre impair pour fluidifier le débit).
3. Plateau cyclique
Cette plaque inclinée est la pièce intelligente qui transforme le mouvement de rotation en mouvement de piston de va-et-vient. Pensez-y comme à une came dans un moteur de voiture.
4. Arbre d'entraînement
Celui-ci se connecte à un moteur et fait tourner tout.
5. Plaque de soupape
Cela contrôle l’endroit où le fluide entre et sort, comme les feux de signalisation pour le fluide hydraulique.
Le processus de pompage
Le processus est étonnamment simple :
Étape 1 : Phase d'aspiration
- Les pistons reculent, créant un espace vide
- Le liquide hydraulique est aspiré par l'entrée
- C'est comme utiliser une seringue pour prélever un médicament
Étape 2 : Phase de décharge
- Les pistons poussent vers l'avant, pressant le fluide
- Du fluide sous pression jaillit par la sortie
- Cela crée un flux qui peut créer une pression
Cela se produit des milliers de fois par minute, créant un flux constant de fluide à haute pression.
Deux types : cylindrée fixe ou variable
Les pompes à pistons axiaux sont disponibles en deux versions principales.
- L'angle du plateau cyclique ne change jamais
- Ils pompent toujours la même quantité de liquide
- Simple et fiable, comme un moteur de voiture de base
- L'angle du plateau cyclique peut être ajusté
- Vous pouvez contrôler la quantité de liquide qu'ils pompent
- Plus complexe mais beaucoup plus flexible
- C'est comme avoir une voiture avec une transmission à variation continue
Applications du monde réel
Les pompes à pistons axiaux sont partout, même si vous ne les voyez pas :
Matériel de construction
- Les excavatrices les utilisent pour soulever des tonnes de terre
- Les bulldozers traversent des terrains difficiles
- Les grues soulèvent des matériaux lourds à de grandes hauteurs
Machines industrielles
- Les presses hydrauliques façonnent des pièces métalliques
- Machines CNC découpées avec une précision incroyable
- Les machines de moulage par injection fabriquent des produits en plastique
Transport
- Les avions les utilisent pour le train d'atterrissage et les commandes de vol
- Les navires en dépendent pour leurs systèmes de pilotage
- Même certains systèmes de climatisation automobile les utilisent
Agriculture
- Les tracteurs utilisent la puissance hydraulique pour les accessoires
- Les moissonneuses utilisent des mécanismes de coupe complexes
- Les systèmes d’irrigation déplacent l’eau efficacement
Les capacités de pression : quelle est leur force ?
Différentes pompes à pistons axiaux peuvent gérer différents niveaux de pression :
- Modèles moyenne pression : jusqu'à 3 600 PSI
- Modèles haute pression : 5 000 à 6 500 PSI
- Pompes spécialisées : certaines peuvent aller encore plus haut
Pour mettre cela en perspective, un pneu de voiture typique a environ 30 à 35 PSI. Ces pompes peuvent créer une pression 100 à 200 fois plus forte !
Pourquoi la pression est importante
C’est la pression qui confère aux systèmes hydrauliques leur incroyable force. Voici pourquoi :
Forcer la multiplication
En utilisant le principe de Pascal (du nom d'un Français intelligent), les systèmes hydrauliques peuvent multiplier la force. Une petite force sur un petit piston peut créer une force énorme sur un gros piston.
Contrôle précis
La haute pression permet des mouvements très précis, c'est pourquoi les systèmes hydrauliques sont utilisés dans les commandes des avions et dans les équipements chirurgicaux.
Puissance compacte
Les systèmes hydrauliques peuvent fournir une puissance énorme à partir de composants relativement petits, ce qui les rend parfaits pour les équipements mobiles.
Problèmes courants et solutions
Comme toute machine, les pompes à pistons axiaux peuvent rencontrer des problèmes :
Pulsation de pression
Problème : le flux n'est pas parfaitement fluide, ce qui crée des vibrations
Solution : utilisez un nombre impair de pistons et des modèles de vannes spéciaux
Fuite interne
Problème : Le liquide fuit à l'intérieur de la pompe, réduisant ainsi son efficacité
Solution : Entretien régulier et fluide hydraulique de qualité
Surchauffe
Problème : La haute pression crée de la chaleur, ce qui peut endommager les joints.
Solution : systèmes de refroidissement appropriés et soupapes de surpression
Conseils d'entretien : garder votre pompe heureuse
Pour assurer le bon fonctionnement d’une pompe à pistons axiaux :
- Gardez le fluide propre - L'huile sale est l'ennemi des systèmes hydrauliques
- Changez régulièrement les filtres – Considérez-les comme les filtres à air de la pompe.
- Surveiller la pression et la température – Une trop grande quantité de l’un ou l’autre peut causer des problèmes
- Vérifier les fuites - Fuites externes du fluide usé ; les fuites internes réduisent l’efficacité
- Respectez les calendriers de maintenance - Des contrôles réguliers évitent de gros problèmes
Comparaison des pompes à pistons axiaux à d'autres types
Pompes à engrenages : plus simples, moins chères, mais à pression limitée
Piston axial : plus complexe, plus coûteux, mais avec une capacité de pression beaucoup plus élevée
Pompes à palettes : débit plus silencieux et plus fluide, mais pas aussi puissantes
Piston axial : plus bruyant, mais peut supporter des pressions extrêmes
Centrifuge : idéale pour déplacer beaucoup d’eau à basse pression
Piston axial : parfait pour les applications précises et à haute pression
L'avenir des pompes à pistons axiaux
La technologie continue d'améliorer ces pompes :
Commandes intelligentes
Les nouvelles pompes peuvent ajuster automatiquement leur débit en fonction des besoins du système, économisant ainsi de l'énergie et améliorant les performances.
De meilleurs matériaux
Les matériaux avancés permettent aux pompes de durer plus longtemps et de supporter des pressions plus élevées.
Surveillance numérique
Les capteurs peuvent prédire quand une maintenance est nécessaire, évitant ainsi les pannes inattendues.
Efficacité énergétique : pourquoi c'est important
Les pompes à pistons axiaux modernes sont incroyablement efficaces :
- Efficacité volumétrique : jusqu'à 96 % du fluide est réellement pompé
- Efficacité mécanique : Très peu d’énergie est gaspillée sous forme de chaleur
- Cylindrée variable : pompe uniquement ce qui est nécessaire, économisant ainsi de l'énergie
Cette efficacité est importante car :
- Cela permet d'économiser de l'argent sur l'électricité
- Il réduit la génération de chaleur
- C'est meilleur pour l'environnement
Choisir la bonne pompe
Lors de la sélection d’une pompe à pistons axiaux, tenez compte des éléments suivants :
Exigences de pression
De quelle pression votre système a-t-il réellement besoin ? Ne surdimensionné pas – cela gaspille de l'énergie et de l'argent.
Débit
Quelle quantité de liquide doit être déplacée par minute ? Cela détermine la taille de la pompe.
Type de contrôle
Avez-vous besoin d'une sortie fixe ou d'un contrôle variable ? Le variable coûte plus cher mais offre de la flexibilité.
Environnement
Est-ce que ça fonctionnera à l'intérieur ou à l'extérieur ? Dans des conditions propres ou sales ? Des températures extrêmes ?
Budget
Équilibrez le coût initial avec les coûts d’exploitation et la fiabilité à long terme.
Considérations de sécurité
- Ne travaillez jamais sur des systèmes sous pression
- Utilisez toujours un équipement de sécurité approprié
- Être formé avant d’utiliser des machines hydrauliques
- Respectez la puissance – le fluide hydraulique sous pression peut traverser la peau
Comprendre l'intégration du système
Les pompes à pistons axiaux ne fonctionnent pas seules. Ils font partie d'un système hydraulique complet qui comprend :
Réservoir
Stocke le fluide hydraulique et lui permet de refroidir
Filtres
Gardez le liquide propre et protégez les composants du système
Vannes
Contrôler la direction, la pression et la vitesse du flux
Actionneurs
Reconvertir la puissance hydraulique en travail mécanique (vérins, moteurs)
Circuit de refroidissement
Gère la chaleur générée par le système
Dépannage des problèmes courants
Pulsation de pression
- Vérifier les fuites internes
- Vérifier le réglage de la cylindrée de la pompe
- Rechercher des fuites externes
- Comment cela fonctionne dans la vraie vie
Bruit excessif
- Vérifier le niveau et la qualité du liquide
- Rechercher de l'air dans le système
- Vérifier le bon montage
- Vérifiez les composants usés
Surchauffe
- Vérifier le système de refroidissement
- Vérifier la viscosité du fluide
- Recherchez une pression excessive
- Vérifier les filtres bloqués
L'essentiel
Alors, les pompes à pistons axiaux créent-elles une pression ? Absolument! Bien qu’ils créent principalement un flux, ce flux se transforme en pression lorsqu’il rencontre une résistance dans le système hydraulique. C’est cette pression qui confère aux équipements hydrauliques leur incroyable puissance et précision.
Ces pompes sont des merveilles d’ingénierie qui ont révolutionné d’innombrables industries. De la pelle creusant vos fondations à l'avion atterrissant en toute sécurité à l'aéroport, les pompes à pistons axiaux travaillent en coulisses pour rendre notre monde moderne possible.
Comprendre leur fonctionnement nous aide à apprécier l’incroyable ingénierie qui entre dans les machines de tous les jours. La prochaine fois que vous verrez un équipement lourd fonctionner, vous saurez qu'il y a probablement une pompe à pistons axiaux à l'intérieur, créant silencieusement la pression nécessaire pour déplacer des montagnes – littéralement !
Points clés à retenir
- Les pompes à pistons axiaux créent un débit qui se transforme en pression lorsqu'il rencontre une résistance.
- Ils peuvent supporter des pressions extrêmement élevées (jusqu'à 6 500+ PSI)
- Ils sont utilisés dans les équipements de construction, aérospatiaux, industriels et agricoles.
- Un entretien adéquat est crucial pour une longue durée de vie et un fonctionnement fiable
- Les pompes à cylindrée variable offrent une meilleure efficacité énergétique et un meilleur contrôle
- Elles sont plus complexes que les autres types de pompes mais offrent des performances supérieures pour les applications haute pression.
Que vous soyez un étudiant apprenant l'hydraulique, un technicien chargé de l'entretien d'équipements ou simplement quelqu'un curieux de connaître le fonctionnement de machines puissantes, la compréhension des pompes à pistons axiaux vous ouvre un monde fascinant d'ingénierie et de technologie.
