Quels sont les différents types de vannes de contrôle de débit hydrauliques?

Les systèmes hydrauliques alimentent tout de Équipement de construction aux machines d'usine. Au cœur de ces systèmes sontvannes de commande d'écoulement- composants petits mais puissants qui contrôlent à quelle vitesse Le liquide hydraulique se déplace dans le système. Considérez-les comme le trafic contrôleurs du monde hydraulique.

Mais quelles sont exactement ces valves, et pourquoi Y a-t-il tant de types différents? Décomposons-le en termes simples.

Que font les soupapes de commande de débit hydraulique En fait?

Imaginez que vous arrosez votre jardin avec un tuyau. Lorsque vous pressez la buse, moins d'eau sort et votre arroseur se déplace plus lentement. Lorsque vous l'ouvrez, plus de flux d'eau et que tout bouge plus rapide. Les vannes de contrôle de débit hydraulique fonctionnent de la même manière - ils contrôlent combien Le fluide circule à travers le système, qui contrôle à quelle vitesse les cylindres hydrauliques et les moteurs se déplacent.

Ces valves sont cruciales car elles:

• Contrôlez la vitesse des équipements hydrauliques
• Empêcher les mouvements soudains et saccadés qui pourraient briser les choses
• Économisez de l'énergie en utilisant juste la bonne quantité de liquide
• Protéger les opérateurs en assurant un fonctionnement en douceur

Les principaux types de contrôle du débit hydraulique Vannes

1. Vannes de commande d'écoulement non récompensées

Ce qu'ils sont:Ce sont le type le plus simple - les restrictions essentiellement réglables dans la ligne fluide.

Comment ils fonctionnent:Ils ont une petite ouverture (appelée un orifice) que vous pouvez faire plus grand ou plus petit. Plus d'ouverture signifie plus de flux. C'est comme ajuster le Ouverture sur votre buse de tuyau de jardin.

Les types comprennent:

• Vannes à aiguille- Utilisez un point aiguille pour contrôler précisément une petite ouverture
• Vannes de l'accélérateur- Avoir différent formes (boules, manches) pour ajuster le flux
• Vannes en ligne- Petit, compact Vanves qui s'intègrent directement dans la ligne de fluide

Bons points:

• Simple et bon marché
• Facile à installer et à réparer
• Parfait pour les emplois de base

Pas si bon:

• Le débit change lorsque la pression change (comme comment l'écoulement de l'eau change Quand quelqu'un d'autre allume un robinet)
• Pas très précis
• Ne fonctionne pas bien lorsque les charges changent

Mieux utilisé pour:Des applications simples où la pression reste assez stable, comme Systèmes de lubrification ou circuits de refroidissement de base.

2. Contrôle de débit compensé par la pression Vannes

Ce qu'ils sont:Des soupapes intelligentes qui s'adaptent automatiquement pour maintenir le débit stable même Lorsque la pression change.

Comment ils fonctionnent:Ils ont un "compensateur" intégré qui détecte la pression change et ajuste automatiquement l'ouverture. C'est comme avoir une automatique Robinet qui vous donne toujours le même débit d'eau, peu importe ce qui se passe ailleurs dans le bâtiment.

Deux types principaux:

• Restrictif (bidirectionnel)- Contrôles Tout le flux va à l'équipement
• Contournement (trois voies)- envoie un supplément Revenez vers le réservoir pour maintenir la bonne quantité pour aller à l'équipement

Bons points:

• Le débit reste stable même lorsque les charges changent
• Très précis (précis dans les 3 à 5%)
• Idéal pour le travail lourd

Pas si bon:

• Plus complexe et coûteux
• Plus grand et besoin de plus d'entretien

Mieux utilisé pour:Un travail de précision comme la robotique, les grues et les machines-outils où vous Besoin d'un contrôle de vitesse exact.

3. Vannes de commande directionnelles

Ce qu'ils sont:Ces valves contrôlent quelle direction le fluide coule, pas seulement comment beaucoup.

Comment ils fonctionnent:Ils sont comme des interrupteurs de chemin de fer qui dirigent le fluide différent Chemins. Bien que leur travail principal ne soit pas le contrôle du débit, ils affectent le flux en ouverture et Clôture de différents itinéraires.

Types principaux:

• Vannes de bobine- Utilisez une pièce coulissante Pour réaliser le flux à travers plusieurs ports
• Vannes à billes- Faites pivoter une balle avec trous pour ouvrir ou fermer les chemins d'écoulement
• Vannes de papillon- Utilisez une rotation Disc pour le contrôle rapide / désactivé

Bons points:

• Très polyvalent pour les systèmes complexes
• Les vannes à billes se scellent extrêmement bien
• Les vannes de papillon fonctionnent rapidement et sont légères

Pas si bon:

• Pas idéal pour un contrôle de débit précis
• Les vannes à balle et à papillon ne sont pas bonnes pour les ajustements fins

Mieux utilisé pour:Systèmes avec plusieurs cylindres, arrêt à haute pression applications et grands systèmes de pipeline.

4. Vannes de contrôle de débit spécialisées

Ce qu'ils sont:Vannes conçues pour des travaux spécifiques.

Les types comprennent:

• Vannes à carreaux- Laisser le fluide couler une façon (comme une porte à sens unique)
• Vannes de diviseur de débit- Flux divisé vers faire bouger plusieurs cylindres à la même vitesse
• Vannes prioritaires- S'assurer Les circuits importants sont d'abord liquides

Comment ils fonctionnent:Chaque type a sa propre conception spéciale. Valbes anti-retour Utiliser les ressorts et balles pour bloquer le débit inversé. Les diviseurs à flux utilisent des engrenages ou des bobines spéciales pour diviser couler uniformément.

Bons points:

• Parfait pour leurs emplois spécifiques
• Les clapulades sont simples et fiables
• Les séparateurs de flux donnent une synchronisation précise

Pas si bon:

• Seulement bon dans un but spécifique
• Peut avoir besoin d'une configuration spéciale ou d'un étalonnage

Mieux utilisé pour:Empêcher le reflux, synchroniser plusieurs cylindres et assurer Les systèmes critiques sont prioritaires.

5. Valves proportionnelles et servantes

Ce qu'ils sont:Vannes de haute technologie contrôlées par des ordinateurs ou des signaux électroniques.

Comment ils fonctionnent:Au lieu d'un ajustement manuel, ces vannes réagissent à l'électricité signaux. Pensez à eux comme l'accélérateur dans une voiture moderne - plus vous appuyez dur La pédale, plus il y a de carburant.

Deux types:

• Vannes proportionnelles- Ajuster le flux Basé sur des signaux électriques
• Vannes de servo- Vannes ultra-précises avec des systèmes de rétroaction pour un contrôle parfait

Bons points:

• Extrêmement précis
• Peut changer rapidement
• Parfait pour les systèmes automatisés

Pas si bon:

• Très cher
• Complexe à installer et à maintenir
• Besoin d'un liquide très propre (la saleté peut les endommager facilement)

Mieux utilisé pour:Des applications de haute précision comme les machines de moulage par injection, Équipement aérospatial et systèmes de test.

6. Vannes intelligentes et numériques

Ce qu'ils sont:La technologie la plus récente - vannes avec capteurs et ordinateur intégrés contrôle.

Deux types:

• Vannes intelligentes- avoir des capteurs qui Surveiller la pression, la température et le débit, ainsi que la connectivité Internet
• Vannes numériques- Utilisez plusieurs Vannes marche / arrêt travaillant ensemble pour créer un contrôle de flux précis

Comment ils fonctionnent:Les vannes intelligentes utilisent l'intelligence artificielle pour s'adapter automatiquement et peut envoyer des données à votre téléphone ou à votre ordinateur. Les vannes numériques combinent de nombreux simples Vannes marche / arrêt pour agir comme une vanne précise.

Bons points:

• Peut diagnostiquer leurs propres problèmes
• Très fiable et efficace
• Peut être contrôlé à distance

Pas si bon:

• Très cher initialement
• Besoin de systèmes informatiques pour fonctionner correctement

Mieux utilisé pour:Usines modernes, lignes de production automatisées et systèmes où vous veulent tout surveiller à distance.

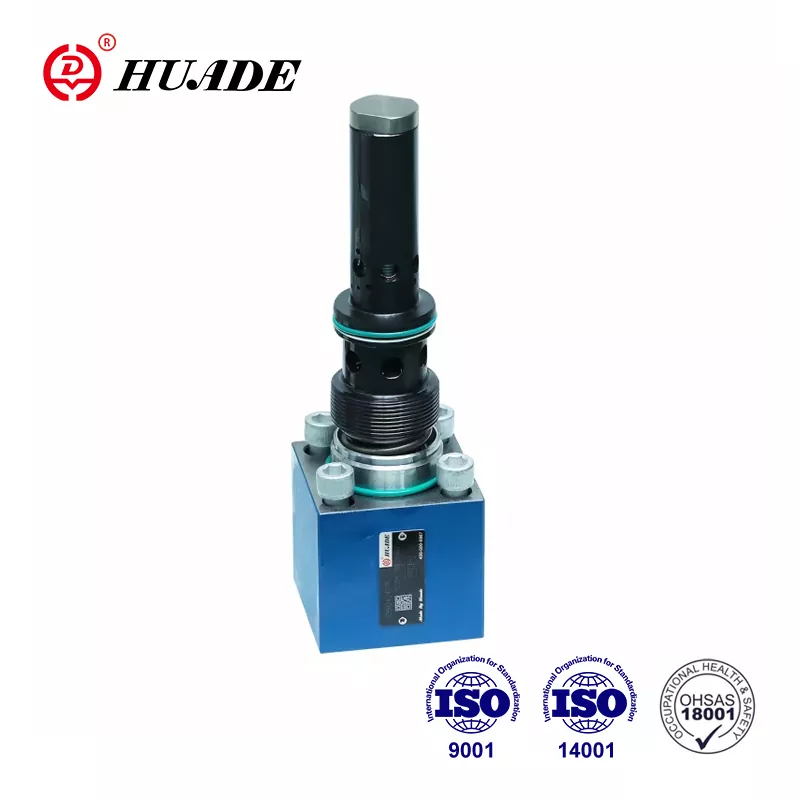

7. Vannes de cartouche

Ce qu'ils sont:Des vannes modulaires qui se vissent en blocs spéciaux appelés collecteurs.

Comment ils fonctionnent:Au lieu de connecter des soupapes avec des tuyaux, ces vannes s'intègrent dans Blocs forés. C'est comme construire avec des blocs LEGO au lieu de se connecter pièces individuelles avec tubes.

Bons points:

• Très compact - économise de l'espace
• Moins de connexions signifient moins de fuites
• Peut créer des systèmes de contrôle complexes dans de petits espaces

Pas si bon:

• Besoin de blocs de collecteur spécialement conçus
• Coût de configuration initial plus élevé

Mieux utilisé pour:Équipement de construction, machines d'usine compactes et marins systèmes où l'espace est limité.

Comment choisir la bonne valve

Choisir la bonne valve dépend de plusieurs Facteurs:

Vos besoins en flux:De combien de liquide avez-vous besoin pour vous déplacer? De petites vannes d'aiguilles fonctionnent pour Faible débit, tandis que les grandes vannes de papillons gèrent des quantités massives.

Exigences de pression:Assurez-vous que votre vanne peut gérer la pression de votre système. La plupart Les systèmes hydrauliques se situent entre 200-700 BAR (environ 3000-10000 PSI).

Dans quelle mesure vous devez-vous être précis?Des travaux simples peuvent utiliser des vannes de base non compensées. Travail de précision Besoin de vannes à pression compensée ou servomanes.

Votre budget:Les vannes de base coûtent moins cher mais ne sont pas aussi précises. Les vannes de haute technologie coûtent plus cher mais Donnez de meilleures performances.

Espace disponible:Les espaces serrés peuvent avoir besoin de vannes de cartouche ou de vannes en ligne compactes.

Entretien:Considérez à quelle fréquence vous souhaitez desservir les vannes. Les vannes numériques ont besoin de moins Entretien mais coûte plus cher à l'avance.

Conseils d'installation

Mètre dans vs mètre-out:Vous pouvez installer des vannes de contrôle de débit pour contrôler le fluide Cylindre (mètre) ou sortant (mètre-out). Le mètre est généralement meilleur car il empêche la charge de s'enfuir.

Filtration:Installez toujours les filtres avant vos vannes. Le liquide sale est le tueur numéro un des valves hydrauliques.

Vannes de contournement:Installez les vannes de contournement afin que vous puissiez desservir vos vannes de commande de débit sans fermer l'ensemble du système.

Applications communes

Différentes vannes fonctionnent mieux dans différents situations:

• Équipement de construction:Généralement utilise des vannes compensées à pression pour un fonctionnement en douceur sous des charges variables
• Automatisation d'usine:Utilise souvent vannes proportionnelles ou servomanes pour un contrôle précis
• Équipement mobile:Utilise fréquemment Vannes de cartouche pour économiser de l'espace et du poids
• Grands systèmes industriels:Peut utiliser Vannes intelligentes pour la surveillance et le contrôle à distance

La ligne de fond

Les vannes de commande de débit hydraulique peuvent sembler compliqué, mais ils font tous le même travail de base - contrôler à quelle vitesse les choses bougent dans votre système hydraulique. La clé correspond au bon type de vanne à votre besoins spécifiques.

Commencez par ces questions:

1. À quel point dois-je être précis?
2. Quel est mon budget?
3. Combien d'espace ai-je?
4. Ai-je besoin de télécommande ou de surveillance?

Les applications simples peuvent souvent utiliser de base, valves peu coûteuses. Des travaux complexes ou de précision pourraient justifier le coût supplémentaire de vannes avancées.

Rappelez-vous, la valve la moins chère n'est pas toujours Le meilleur choix s'il ne fait pas le travail correctement. Mais tu n'as pas non aussi besoin de Achetez la vanne la plus chère si une simple fonctionnera très bien.

La clé est de comprendre votre système a besoin et de les faire correspondre à la bonne technologie de valve. En cas de doute, consultez avec un spécialiste hydraulique qui peut vous aider à faire le meilleur choix pour votre application spécifique.

Que vous construisiez un simple hydraulique Appuyez sur ou une ligne d'usine automatisée complexe, il y a une vanne de contrôle de débit qui est parfait pour votre travail. L'astuce est de savoir laquelle choisir.
