Vous êtes-vous déjà demandé comment les engins de chantier se déplacent avec autant de fluidité et de précision ? Ou comment les machines d’usine peuvent-elles contrôler leur vitesse avec autant de précision ? La réponse réside souvent dans un composant petit mais puissant appelé papillon des gaz hydraulique.
Dans ce guide, nous détaillerons tout ce que vous devez savoir sur les papillons hydrauliques en termes simples. Que vous soyez étudiant, agent de maintenance ou simplement curieux de savoir comment les choses fonctionnent, cet article vous aidera à comprendre ces appareils importants.
Qu'est-ce qu'un papillon des gaz hydraulique ?
Un papillon des gaz hydraulique est comme un robinet d’eau pour les systèmes hydrauliques. Tout comme vous tournez la poignée d’un robinet pour contrôler la vitesse à laquelle l’eau s’écoule, un papillon des gaz contrôle la vitesse à laquelle le fluide hydraulique s’écoule dans un système.
Analogie simple :Pensez-y de cette façon : lorsque vous serrez un tuyau d’arrosage, moins d’eau sort et elle s’écoule plus lentement. Un papillon des gaz hydraulique fonctionne de la même manière : il crée une ouverture plus petite par laquelle le fluide doit passer, ce qui ralentit le débit.
Pourquoi sont-ils importants ?
Les papillons hydrauliques sont cruciaux car ils :
- Contrôler la vitesse des vérins et moteurs hydrauliques
- Faire en sorte que les machines bougent de manière fluide plutôt que saccadée
- Aider les opérateurs à travailler avec précision
- Protégez votre équipement en évitant les mouvements brusques
Comment fonctionne un papillon des gaz hydraulique ?
La science derrière les papillons des gaz est en fait assez simple. Tout se résume à une idée de base : plus l’ouverture est petite, plus le débit est lent.
Voici ce qui se passe à l'intérieur de la valve :
- Le fluide hydraulique entre dans la vanne sous pression
- Le liquide doit passer par une petite ouverture (appelée orifice)
- La taille de cette ouverture peut être ajustée en tournant une poignée ou une vis
- Ouverture plus petite = débit plus lent = mouvement de la machine plus lent
- Ouverture plus grande = débit plus rapide = mouvement de la machine plus rapide
Les mathématiques simples derrière cela
Ne vous inquiétez pas, nous ne serons pas trop techniques ici ! Mais il est utile de savoir que le débit dépend de trois choses principales :
Taille de l'ouverture(plus gros = plus de débit)
Différence de pressionà travers la vanne (plus de pression = plus de débit)
Type de fluideétant utilisé
Les ingénieurs utilisent des formules spéciales pour calculer les débits exacts, mais le principe de base est facile à comprendre.
Types de papillons hydrauliques
Tout comme il existe différents types de robinets dans votre maison, il existe plusieurs types de papillons d’étranglement. Chacun est conçu pour des tâches spécifiques.
1. Papillon des gaz à aiguille
2. Papillon des gaz excentrique
3. Vanne à gorge triangulaire axiale

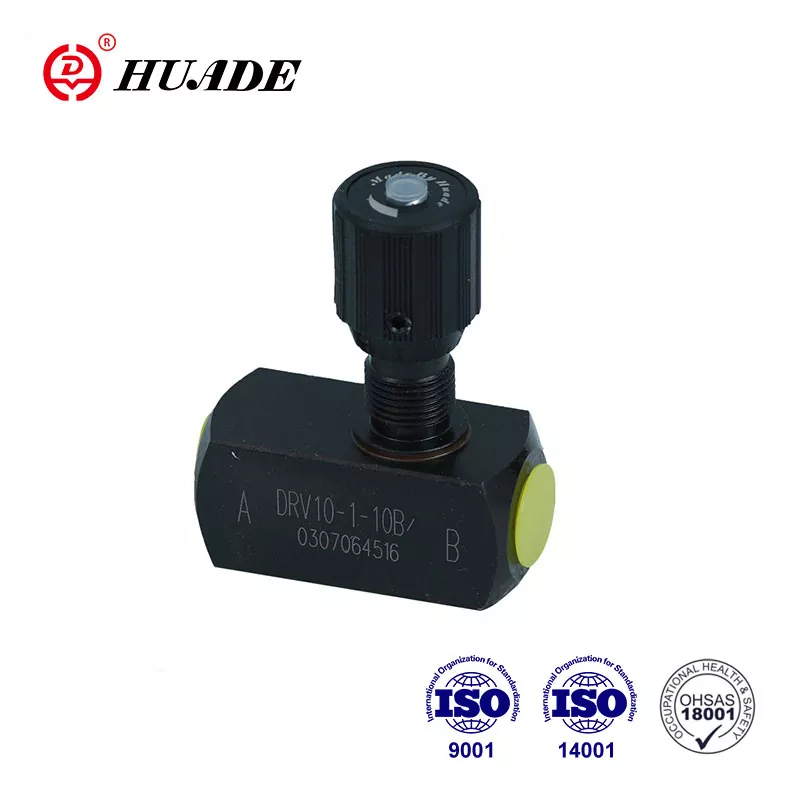

4. Clapet anti-retour des gaz
Types spéciaux pour les travaux difficiles
Vannes à pression compensée :Ceux-ci s’ajustent automatiquement lorsque la pression du système change, maintenant ainsi le débit stable.
Vannes à compensation de température :Ceux-ci s'adaptent aux changements de température qui affectent l'épaisseur du fluide.
Où sont utilisés les papillons hydrauliques ?
Vous trouverez ces vannes dans de nombreux endroits, probablement plus que vous ne le pensez :
Matériel de construction
- Pelles : contrôlez la vitesse à laquelle le bras monte et descend
- Bulldozers : Gérer la vitesse de déplacement de la lame
- Grues : garantir un levage et un abaissement en douceur
Machines d'usine
- Lignes d’assemblage : Contrôler les vitesses des bandes transporteuses
- Presses : gérez la rapidité avec laquelle les pièces sont pressées ensemble
- Machines-outils : Contrôler les vitesses de coupe et de perçage
Autres applications
- Centrales électriques : contrôler le débit de vapeur et de gaz
- Raffineries de pétrole : Gérer les débits de pétrole
- Systèmes CVC : contrôlez le débit d'eau pour le chauffage et le refroidissement
- Équipement de test : fournir un contrôle précis pour les tests de matériaux
Comment choisir le bon papillon des gaz
Choisir le bon papillon des gaz, c'est comme choisir le bon outil pour un travail. Voici les éléments clés à considérer :
1. Besoins en débit
- Faible débit : Choisissez des vannes à pointeau
- Haut débit : Choisissez des vannes papillon ou excentriques
2. Pression de fonctionnement
- Basse pression : la plupart des types de vannes fonctionnent correctement
- Haute pression : choisissez des vannes à gorge triangulaire axiale
3. Type de charge
- Charges constantes : les papillons de base fonctionnent bien
- Modification des charges : envisagez des vannes à pression compensée
4. Espace d'installation
- Espaces restreints : choisissez des modèles compacts
- Beaucoup d’espace : n’importe quel type peut fonctionner
5. Exigences d'entretien
- Entretien facile : Optez pour les vannes papillon
- Systèmes complexes : peuvent nécessiter des types spécialisés
Entretien et dépannage
Comme tout dispositif mécanique, les papillons des gaz nécessitent un entretien régulier pour fonctionner correctement.
Conseils d'entretien régulier
Gardez-le propre
- Utiliser du liquide hydraulique propre
- Remplacez régulièrement les filtres
- Rincer le système périodiquement
Vérifier l'usure
- Inspecter les joints et les joints toriques
- Recherchez des rayures sur les pièces de la vanne
- Remplacez les composants usés avant qu’ils ne tombent en panne
Prévenir les problèmes
- Gardez les poignées de réglage en sécurité
- Protéger les vannes de la saleté et de l'humidité
- Suivre les recommandations du fabricant
Problèmes courants et solutions
| Problème | Ce que vous remarquerez | Cause probable | Ce qu'il faut faire |
|---|---|---|---|
| Vitesse incohérente | La machine bouge de manière inégale | Valve sale ou filtre bouché | Nettoyer le système, remplacer le filtre |
| Fuite d'huile | Flaques de liquide sous la valve | Joints usés | Remplacer les joints et les garnitures |
| La valve ne s'ajuste pas | La poignée ne tourne pas | Contamination ou corrosion | Nettoyer la vanne, vérifier s'il y a des dommages |
| Bruits étranges | Des sifflements ou des grincements | Cavitation ou pièces usées | Vérifier la pression, remplacer les pièces usées |
| Surchauffe | Le système devient trop chaud | Mauvais fluide ou mauvais refroidissement | Utiliser le bon fluide, améliorer le refroidissement |
Comprendre les symboles hydrauliques
Les ingénieurs utilisent des symboles spéciaux pour représenter les papillons des gaz dans les schémas hydrauliques. Ces symboles sont standardisés dans le monde entier afin que tout le monde puisse les comprendre.
Symbole de base du papillon des gaz :On dirait un triangle traversé par une flèche
Accélérateur réglable :A une flèche indiquant qu'il peut être ajusté
Clapet anti-retour des gaz :Combine les symboles de papillon et de clapet anti-retour
Ces symboles aident les techniciens et les ingénieurs à communiquer clairement sur les systèmes hydrauliques.
Avantages et inconvénients
Comme tout en ingénierie, les papillons des gaz ont des avantages et des inconvénients.
Avantages
- Conception simple - moins de pièces à casser
- Contrôle précis - contrôle de vitesse très précis
- Rentable - relativement peu coûteux
- Facile à comprendre - fonctionnement simple
- Fiable : une technologie éprouvée qui fonctionne
Inconvénients
- Perte d'énergie - crée de la chaleur en limitant le flux
- Peut se boucher - les petites ouvertures retiennent la saleté
- Limité à un contrôle simple – ne convient pas à une automatisation complexe
- Sensible à la propreté des fluides : un fluide sale provoque des problèmes
Conseils pour de meilleures performances
Pour tirer le meilleur parti de vos papillons hydrauliques :
- Utilisez un liquide propre - C'est la règle la plus importante
- Dimensionner correctement les vannes – N’utilisez pas une vanne trop grande ou trop petite
- Installez des filtres de dérivation - Une filtration supplémentaire aide à prévenir les problèmes
- Surveiller la température du système – Un fluide chaud peut endommager les joints
- Conserver des enregistrements d'ajustement - Notez les paramètres pour différentes opérations
- Opérateurs ferroviaires - Assurez-vous que les gens savent comment utiliser correctement l'équipement
L’avenir des papillons hydrauliques
La technologie ne cesse de s'améliorer, et les papillons des gaz s'améliorent également :
Vannes intelligentesavec commandes électroniques
De meilleurs matériauxqui dure plus longtemps
Intégration avec les ordinateurspour le contrôle automatique
Efficacité amélioréepour réduire le gaspillage d'énergie
Cependant, le principe de base du contrôle du débit sera toujours important dans les systèmes hydrauliques.
Conclusion
Les papillons hydrauliques peuvent sembler être de simples appareils, mais ils jouent un rôle crucial dans le bon fonctionnement de notre monde moderne. De la pelle creusant vos fondations à la machine d'usine fabriquant votre voiture, ces valves aident à contrôler le mouvement avec précision et fiabilité.
Comprendre comment ils fonctionnent, où ils sont utilisés et comment les entretenir peut vous aider à :
- Prendre de meilleures décisions lors de la sélection de l'équipement
- Résoudre les problèmes plus efficacement
- Appréciez l’ingénierie derrière les machines de tous les jours
- Mieux communiquer avec les techniciens et ingénieurs
Que vous commenciez tout juste à vous renseigner sur l'hydraulique ou que vous cherchiez à approfondir vos connaissances, n'oubliez pas que les papillons des gaz sont des éléments fondamentaux des systèmes de transmission hydraulique. Maîtrisez les bases et vous serez sur la bonne voie pour comprendre des concepts hydrauliques plus complexes.
La prochaine fois que vous verrez un équipement de construction fonctionner sans problème ou une machine d'usine fonctionner avec précision, vous saurez que quelque part dans ce système, un papillon des gaz hydraulique fait silencieusement son travail : contrôler le débit, gérer la vitesse et rendre tout cela possible.
Besoin d'aide pour sélectionner le papillon des gaz adapté à votre application ? Pensez à consulter un ingénieur en systèmes hydrauliques qui pourra analyser vos besoins spécifiques et vous recommander la meilleure solution pour vos besoins.
