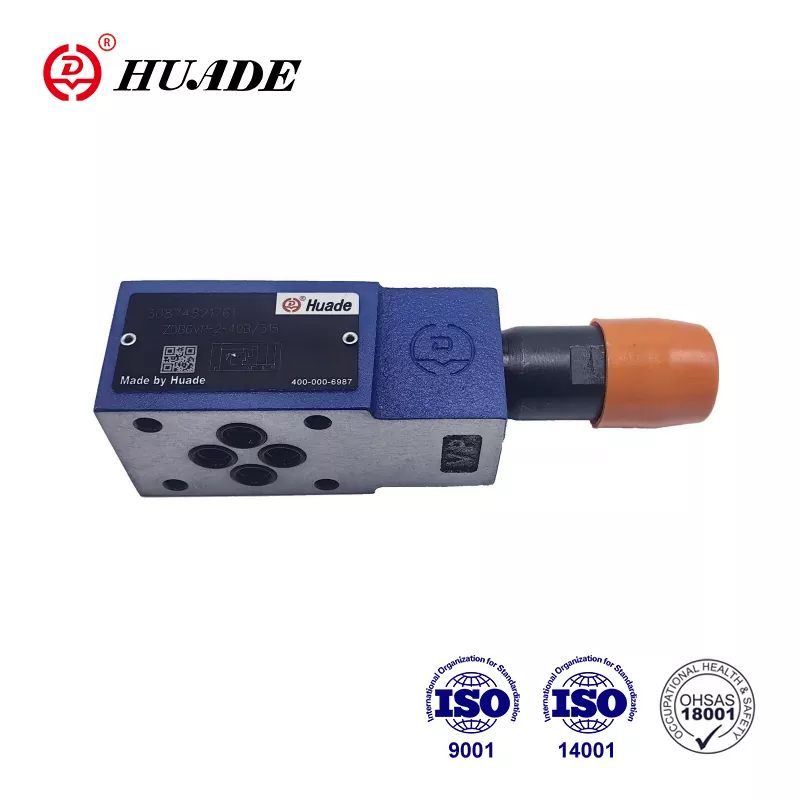

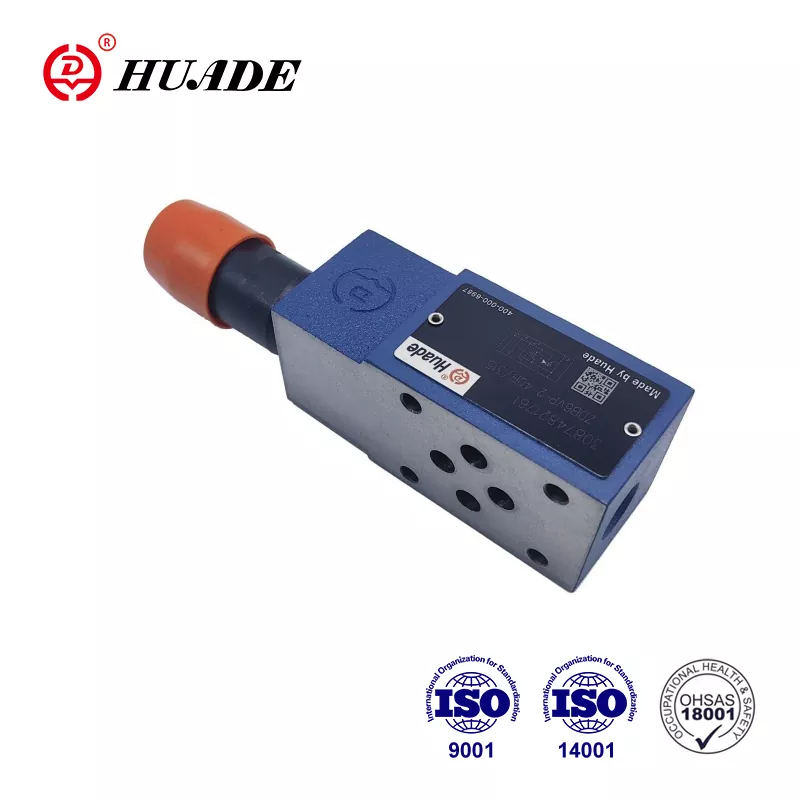

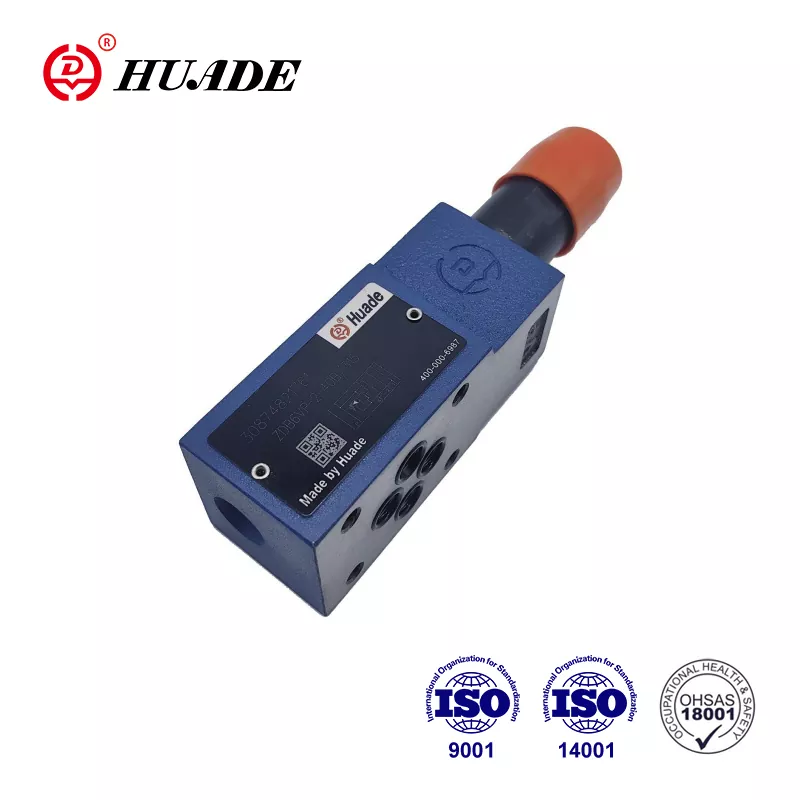

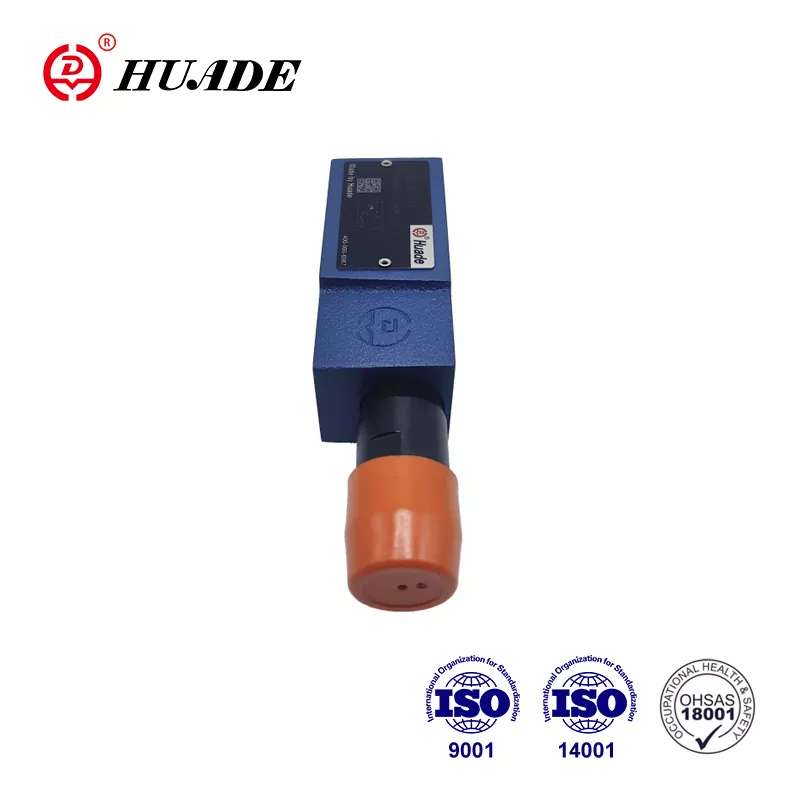

Vanne de décharge de pression Z2DB 6

Depuis sa création en 1979, Huade Hydraulic est maintenant devenue à une échelle de production considérable. La soupape de soulagement de la pression Z2DB 6 a un prix relativement inférieur à celle des autres marques de renom. L'usine accorde plus d'attention à l'aspect pratique et à la rentabilité. Afin de fournir des produits moins chers, l'usine est pleine de ressources intérieures. Dans le même temps, afin d'assurer la qualité, il a introduit plus de 750 équipements de production avancés du monde entier. L'usine est passé ISO9001, ISO14001 et OH SAS18001. Par rapport à d'autres valves hydrauliques similaires, les vannes de décharge de pression Huade® sont plus avancées dans la technologie et plus durables dans cette industrie. Ils sont largement utilisés dans l'industrie militaire en raison de la qualité fiable et des performances stables.

Paramètre du produit de la soupape de décharge de pression Z2DB 6

Caractéristique du produit et application de la soupape de décharge de pression Z2DB 6

Caractéristiques:

▶ Vanne de plaques à sandwich

▶ 4 gammes de pression

▶ 5 options de circuit

▶ avec une ou deux cartouches de soulagement de la pression

▶ 4 Éléments de réglage.

· Bouton rotatif

· Manche avec hexagone et capuchon de protection

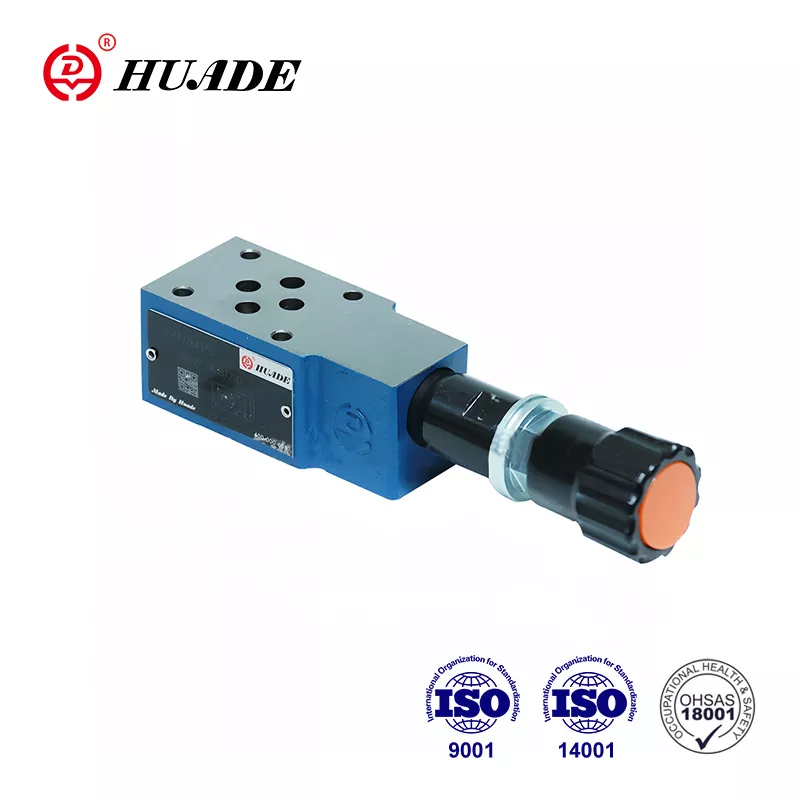

· Bouton rotatif verrouillable avec échelle

· Bouton rotatif verrouillable

Application:

La fonction principale de la soupape de décharge de pression Z2DB 6 est de limiter la pression dans un système hydraulique.

Section et symboles de la soupape de décharge de pression ZDB 6

Les types de soupapes de décharge de pression ZDB et Z2DB sont en fonction du pilote et sont en conception de la plaque de sandwich.

Ils sont essentiellement constitués du boîtier (7), avec une ou deux cartouches de soupape de décharge de pression.

La pression du système est définie au moyen de l'élément de réglage (4).

Au repos, la valve est fermée. Pression dans le port A agit sur la bobine (1). Dans le même temps, la pression passe par l'orifice (2) sur le côté chargé à ressort de la bobine (1) et via l'orifice (3) au Pilot Poppet (6). Si la pression dans le port A dépasse la valeur définie au ressort (5), le Pilot Poppet (6) s'ouvre. Le fluide peut désormais s'écouler du côté chargé du ressort de la bobine (1), de l'orifice (3) et du canal (8) dans le port T. La chute de pression résultante déplace ensuite la bobine (1), ce qui fait que cela ouvrira la connexion A à T, tandis que la pression fixée au ressort (5) est maintenue.

L'huile pilote des deux chambres à ressort revient à l'extérieur au réservoir via le port T.

Symbole de Z2DB 6

Avis

1.Le liquide doit être filtré. La finesse du filtre minimum est de 20 ㎛.

2. Le réservoir doit être scellé et un filtre à air doit être installé sur l'entrée de l'air.

3. Produits sans sous-plaque lors de la sortie de l'usine, si vous en avez besoin, veuillez commander spécialement.

4. Les vis de fixation des valeurs doivent être un niveau d'intensité élevé (classe 10.9). Veuillez les sélectionner et les utiliser en fonction du paramètre répertorié dans le livre d'échantillons.

5. La rugosité de la surface liée à la valve est requise, la rugosité de surface est de 0,8.

6. Finition de surface de la pièce d'accouplement est nécessaire à 0,01 / 100 mm.
