Quelle est la différence entre les pompes à piston axiales et radiales?

Les systèmes hydrauliques forment l'épine dorsale de d'innombrables applications industrielles, à partir d'équipements de construction et Mélangerie de fabrication de systèmes aérospatiaux et de navires marins. Au cœur de ces systèmes se trouve la pompe à piston, une composante cruciale responsable de Conversion de l'énergie mécanique en puissance hydraulique. Parmi les différents types de Les pompes à piston disponibles, les pompes à piston axiales et radiales se distinguent comme deux des Designs les plus couramment utilisés, chacun offrant des avantages distincts pour applications.

Comprendre les différences fondamentales entre ces deux types de pompes est essentiel pour les ingénieurs, les techniciens et Toute personne impliquée dans la conception ou la maintenance du système hydraulique. Alors que les deux pompes remplir la même fonction de base du liquide hydraulique sous pression, leur interne La construction, les principes de fonctionnement et les caractéristiques de performance varient significativement. Cette comparaison complète explorera les principales distinctions entre les pompes à piston axiales et radiales, vous aidant à prendre des décisions éclairées pour vos applications hydrauliques.

CompréhensionPompes à piston axial

Les pompes à piston axiales comportent des pistons disposés parallèle à l'arbre d'entraînement de la pompe, leur mouvement alternatif se produisant le long de l'axe de rotation. Cette conception crée un système compact et efficace où les pistons se déplacent d'avant en arrière dans les cylindres disposés en circulaire motif autour de l'arbre central.

Le fonctionnement d'une pompe à piston axiale s'appuie sur une plaque râpée ou une conception de l'axe plié. Dans les pompes à plaques à boucles, les pistons Faites glisser à l'intérieur des cylindres dans un baril de cylindre qui tourne avec l'arbre d'entraînement. Alors que le baril tourne, les pistons suivent l'angle de la plaque de boue, créant le mouvement alternatif nécessaire pour pomper l'action. Le déplacement peut être varié en modifiant l'angle de plaque de cyclique, ce qui rend ces pompes idéales pour la variable Applications de déplacement.

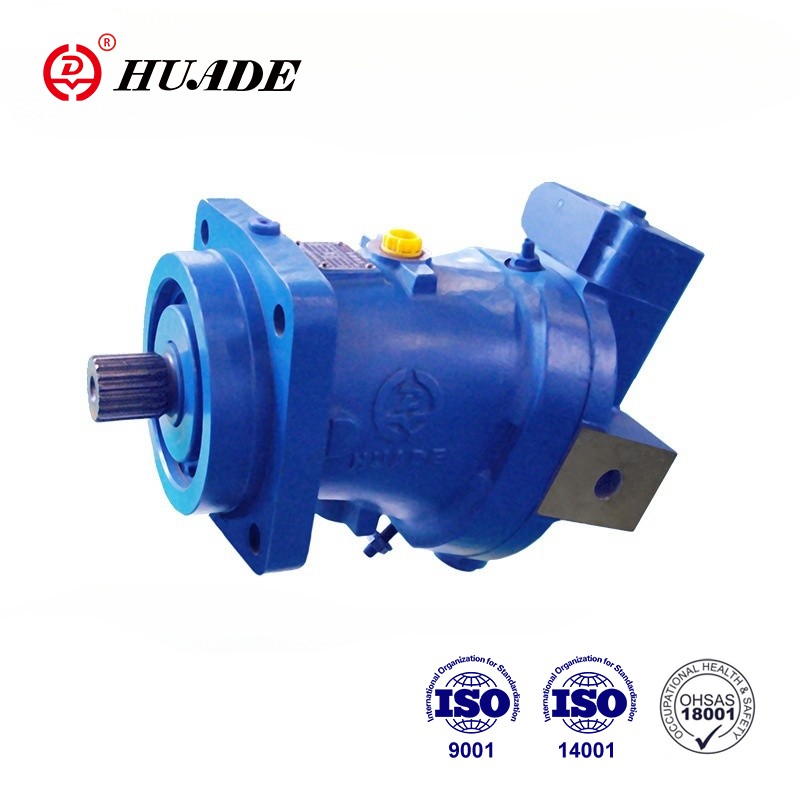

Les pompes à piston axiales à axe penché fonctionnent sur un Principe similaire mais utilisez un mécanisme différent. Le canon du cylindre est positionné à un angle par rapport à l'arbre d'entraînement, et les pistons sont connectés au Conduisez la bride à travers les biels de connexion et les joints sphériques. Ce design Permet généralement des pressions de fonctionnement plus élevées par rapport à la plaque à cygne conceptions.

Les principaux avantages des pompes à piston axiales Inclure leur rapport puissance / poids élevé, excellente efficacité à haute pressions et la capacité de fournir un déplacement variable. Ils sont généralement fonctionner efficacement à des pressions allant de 3 000 à 6 000 psi, avec certains Unités spécialisées capables de gérer les pressions jusqu'à 10 000 psi. Le compact La conception les rend particulièrement adaptés aux applications mobiles où l'espace et Le poids sont des facteurs critiques.

Cependant, les pompes à piston axiales ont également certains limites. Ils peuvent être plus sensibles à la contamination en raison de la clôture les tolérances entre les pièces mobiles, et elles peuvent produire des niveaux de bruit plus élevés par rapport aux autres conceptions de pompe. De plus, la géométrie interne complexe peut Rendre la maintenance plus difficile et coûteuse.

Comprendre les pompes à piston radiales

Les pompes à piston radiales comportent des pistons disposé perpendiculaire à l'arbre d'entraînement, s'étendant radialement vers l'extérieur de la centre. Dans cette configuration, les pistons se déplacent radialement en tant que pompe fonctionne, créant une action de pompage fondamentalement différente par rapport à l'axial conceptions.

Le type le plus courant de pompe à piston radial Utilise une came ou un anneau excentrique pour créer le mouvement alternatif. Comme le lecteur L'arbre tourne, un composant excentrique fait que les pistons se déplacent radialement vers l'intérieur et vers l'extérieur dans leurs cylindres. Les ressorts renvoient généralement les pistons à leur position prolongée pendant la course d'aspiration, tandis que la came excentrique Les oblige vers l'intérieur pendant le coup de pression.

Certaines pompes à piston radiales utilisent un autre Conception où les pistons sont disposés autour d'un anneau de came stationnaire, avec le Barreau de cylindre tournant autour de la came. Cet arrangement peut fournir fonctionnement et réduction des vibrations dans certaines applications.

Les pompes à piston radiales excellent dans les applications nécessitant des pressions extrêmement élevées, fonctionnant souvent efficacement aux pressions dépassant 10 000 psi, avec quelques unités spécialisées capables de gérer les pressions jusqu'à 40 000 psi ou plus. Cette capacité de pression exceptionnelle les rend Idéal pour des applications telles que les presses hydrauliques, les machines de moulage par injection, et d'autres processus industriels à haute pression.

La conception radiale offre également un excellent Efficacité volumétrique et peut fournir un contrôle de débit très précis. Le plus grand Les zones de piston possibles avec des arrangements radiaux contribuent à leur Capacités à haute pression et caractéristiques de fonctionnement en douceur. En plus, Les pompes à piston radiales ont tendance à être moins sensibles à la contamination par les fluides comparées aux conceptions axiales, car le mouvement radial fournit une action autonome.

Différences et comparaisons clés

Capacités de pression

L'une des différences les plus significatives entre les pompes à piston axiales et radiales se trouvent dans leur manipulation de pression capacités. Tandis que les pompes à piston axiales fonctionnent généralement dans les 3 000 à 6 000 La gamme PSI, les pompes à piston radiales peuvent gérer des pressions beaucoup plus élevées, souvent dépassant 10 000 psi. Cela fait des pompes radiales le choix préféré pour Applications ultra-hautes-pression.

Considérations de taille et de poids

Les pompes à piston axiales offrent généralement plus Conception compacte et meilleur rapport puissance / poids, ce qui les rend idéaux pour mobiles Applications où l'espace et le poids sont à une prime. Les pompes à piston radiales ont tendance être plus grand et plus lourd pour un déplacement équivalent, mais leur robuste La construction permet un fonctionnement de pression plus élevée.

Efficacité et performance

Les deux types de pompes peuvent atteindre une grande efficacité niveaux, mais leur efficacité maximale se produit dans différentes conditions de fonctionnement. Les pompes à piston axiales démontrent généralement une excellente efficacité à travers un large Plage d'exploitation, en particulier à des pressions modérées à élevées. Piston radial Les pompes montrent souvent une efficacité supérieure à des pressions très élevées où leur conception Les avantages deviennent les plus apparents.

Entretien et durabilité

Les exigences de maintenance diffèrent significativement entre les deux conceptions. Pompes à piston axiales, avec leur complexe Les mécanismes de plaque de bouclage ou d'axe plié peuvent nécessiter une maintenance plus fréquente et Expertise spécialisée pour les réparations. Pompes à piston radiales, avec leur plus simple Mouvement radial, offrez souvent une durée de vie plus longue dans les applications à haute pression mais peut nécessiter des structures de soutien plus robustes en raison de leur poids et de leur taille.

Considérations de coûts

Coût initial, frais de maintenance et Le coût total de possession varie entre les deux types de pompes. Pompes à piston axial ont généralement des coûts initiaux inférieurs et sont plus facilement disponibles, ce qui les rend attrayant pour de nombreuses applications. Pompes à piston radiales, tandis que potentiellement plus Cher initialement, peut offrir une meilleure valeur dans les applications à haute pression où leurs capacités de pression supérieures éliminent le besoin de supplément Composants système.

Considérations spécifiques à l'application

Le choix entre le piston axial et radial Les pompes dépendent finalement des exigences spécifiques de votre système hydraulique. Équipement mobile tels que les excavateurs, les grues et les machines agricoles favoriser généralement les pompes à piston axiales en raison de leur taille compacte, variable Capacités de déplacement et excellent rapport puissance / poids.

Des applications industrielles nécessitant extrêmement Pressions élevées, telles que la formation de métaux, le moulage par injection ou les tests hydrauliques l'équipement, bénéficie souvent des capacités de pression supérieures du radial pompes à piston. Le fonctionnement fluide et les caractéristiques de contrôle précises de Les pompes radiales les rendent également adaptées aux applications nécessitant une précision élevée et pulsation minimale.
