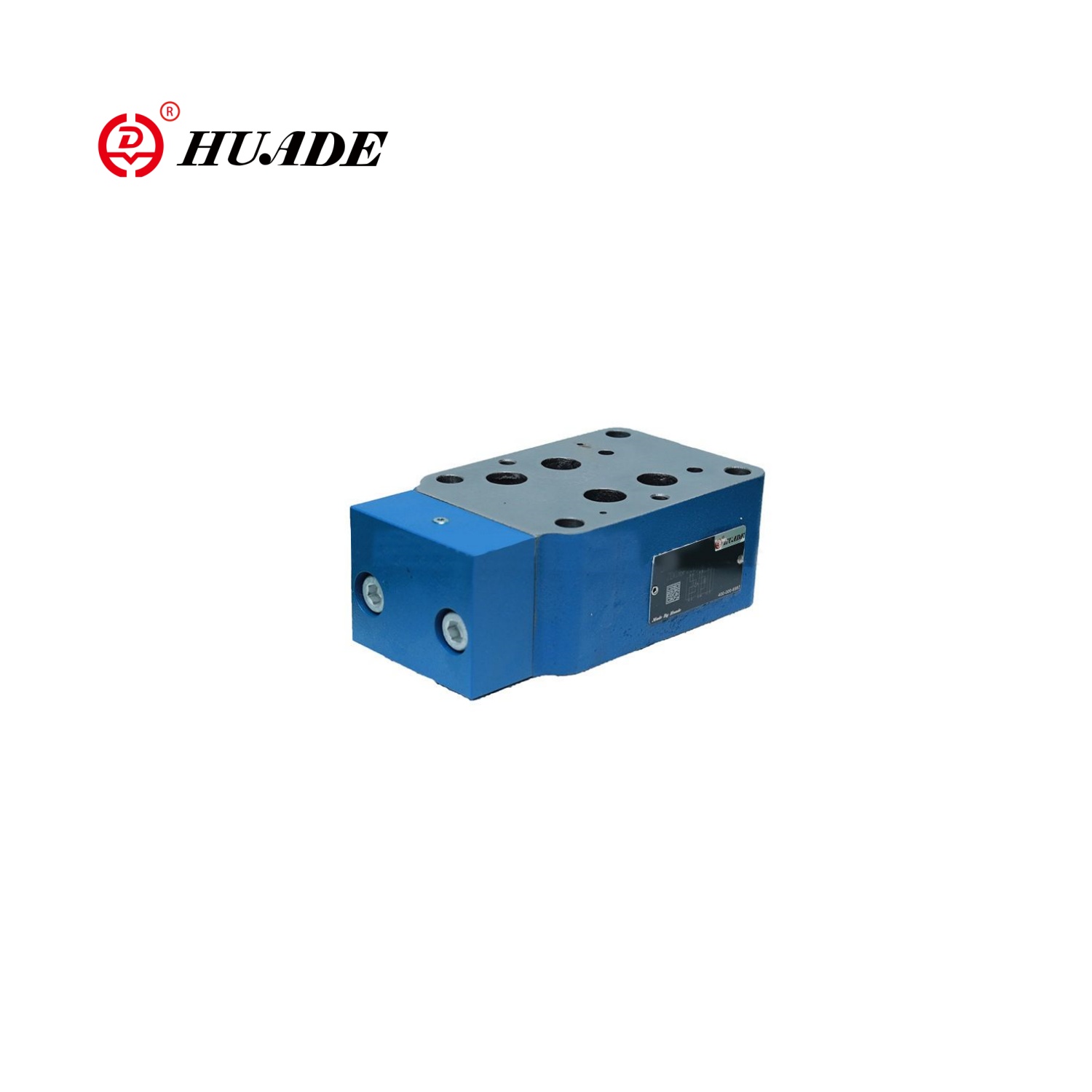

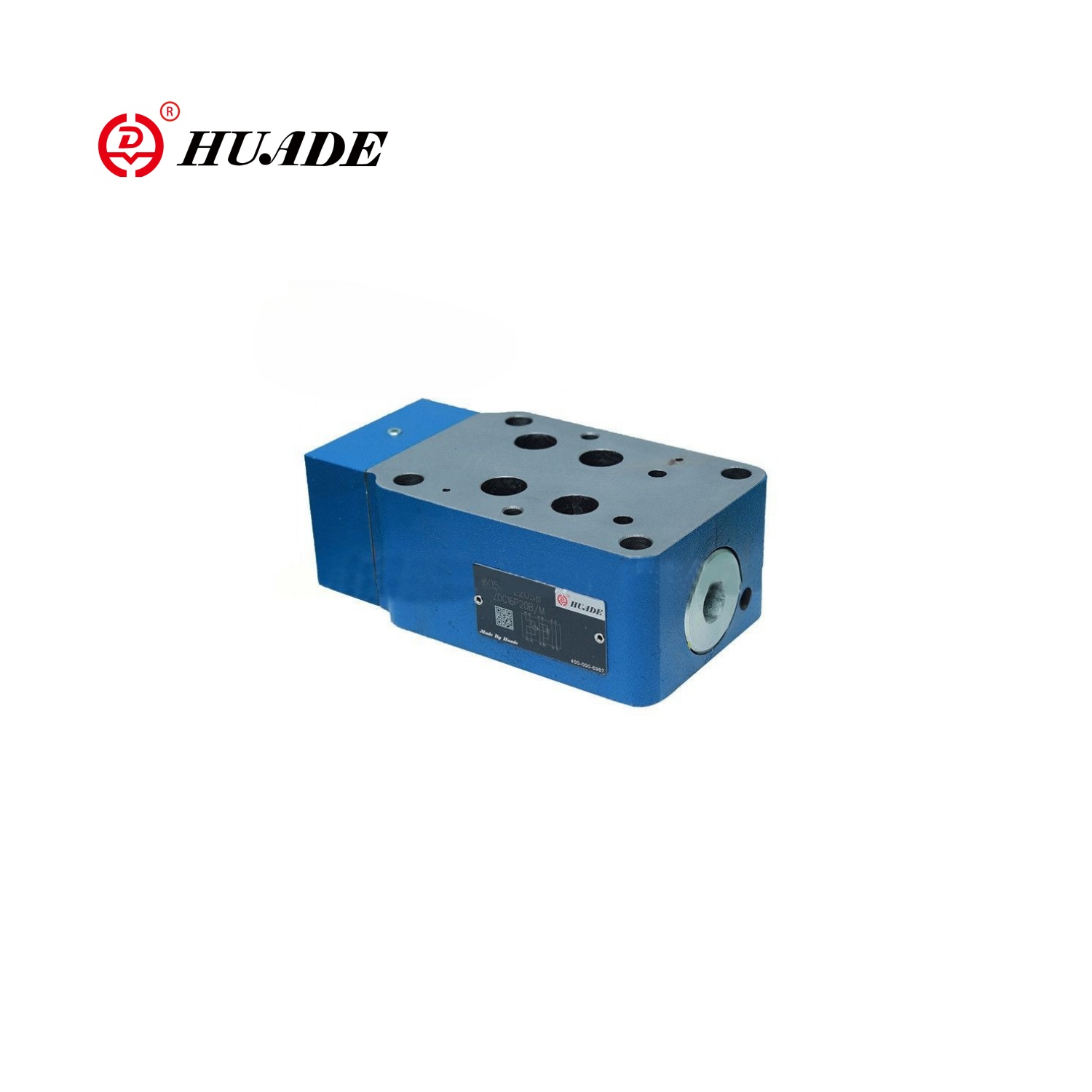

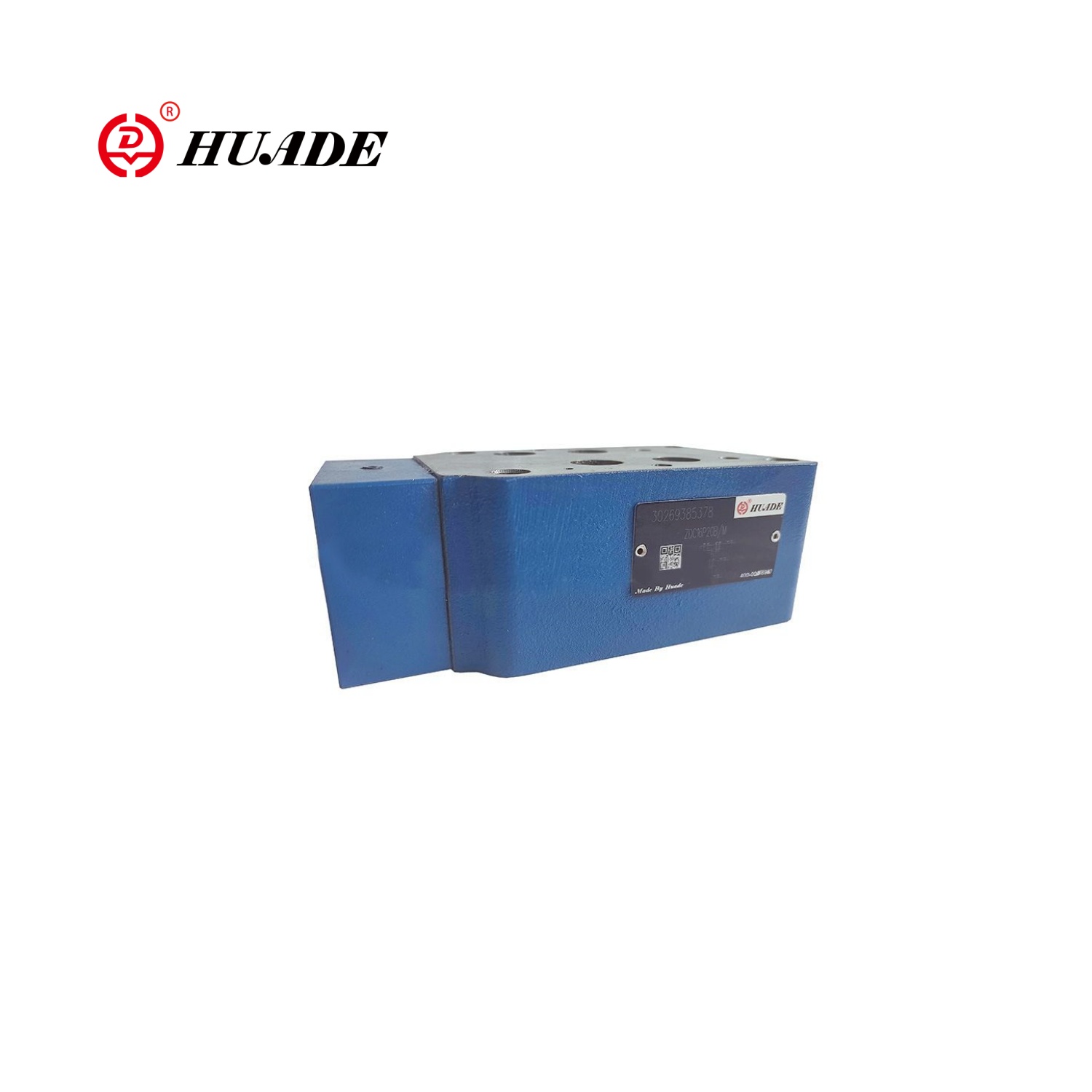

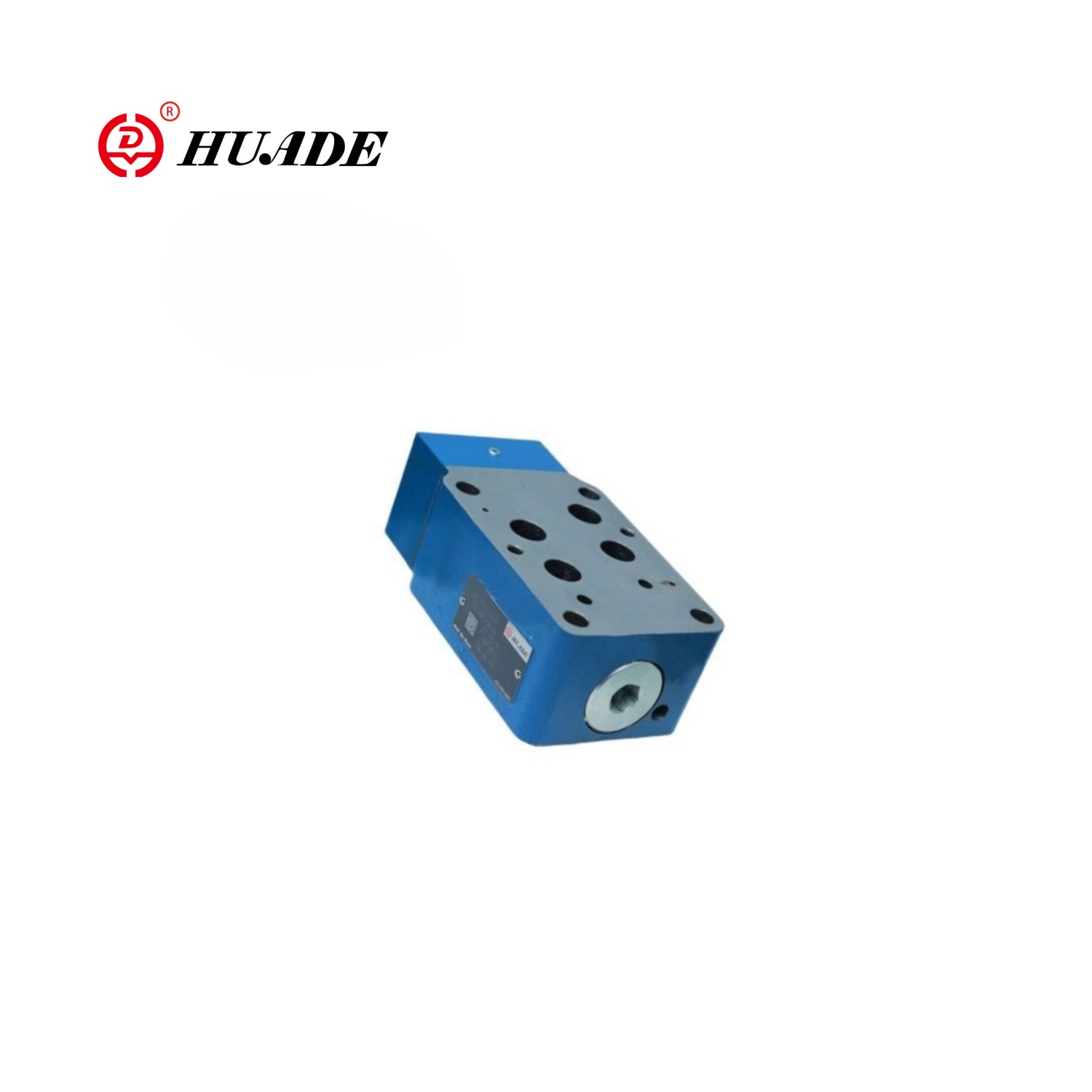

Compensateur de pression du mètre ZDC

Le principe de travail de la valve ZDC est basé sur le mécanisme de la limitation et de la compensation de pression. Le compensation de pression du compteur ZDC est généralement utilisé avec une soupape directionnelle proportionnelle WRZ pour ajuster l'écoulement en contrôlant l'ouverture du port de gaz, tout en utilisant le compensation de pression pour maintenir la différence de pression avant et après la constante du port de gaz, atteignant ainsi la compensation de charge. Cela rend la vitesse de l'actionneur non affecté par les changements de charge, améliorant la stabilité et la précision de contrôle du système.

Paramètre de produit du compensateur de pression du mètre ZDC

Caractéristique du produit et application de compensateur de pression de mètre ZDC

Caractéristiques:

▶ Compensation de chargement dans le port P vers A ou P à B via une vanne de navette intégrée

▶ Version à 2 voies "P '

▶ Version à 3 voies "P T" (NS10-25)

▶ Contrôle du débit lorsque vous travaillez avec une valve directionnelle proportionnelle

Application:

Compensateur de pression du mètre ZDC est largement utilisé dans les machines métallurgiques, les machines métallurgiques, les machines métallurgiques.

Fonction et section du compensateur de pression du compteur ZDC

Les vannes ZDC de compensation de pression du compteur de compteur sont des compensateurs de pression à commande directe de conception 2 ou 3 voies.

Ils sont utilisés pour la compensation de charge comme compensateur de pression de mètre dans le canal P.

Ces vannes sont essentiellement constituées du boîtier (1), de la bobine de contrôle (2), du ressort de compression (3) avec une rondelle à ressort (4) et du couvercle (5) avec une valve de navette intégrée (6).

Le ressort de compression (3) maintient la bobine de commande (2) en position ouverte de P1 à P, lorsque le différentiel de pression P1 à A1 ou P1 à B1 est inférieur à 1,0 MPa.

Si le différentiel de pression dépasse 1.O MPA, alors la bobine de commande (2) est déplacée vers la gauche jusqu'à ce que le différentiel de pression soit restauré.

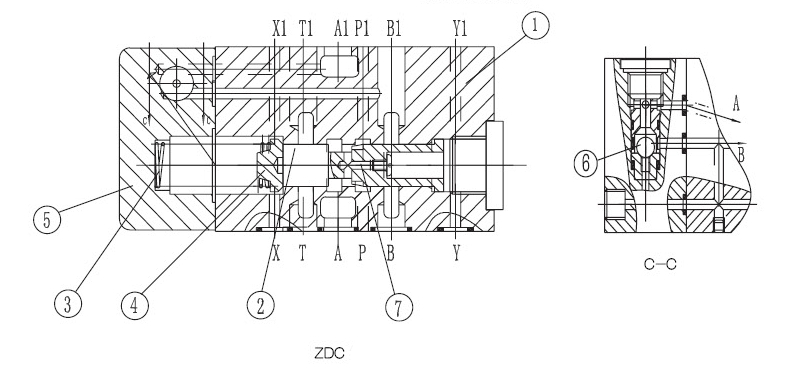

Structure de Compensateur de pression du mètre ZDC

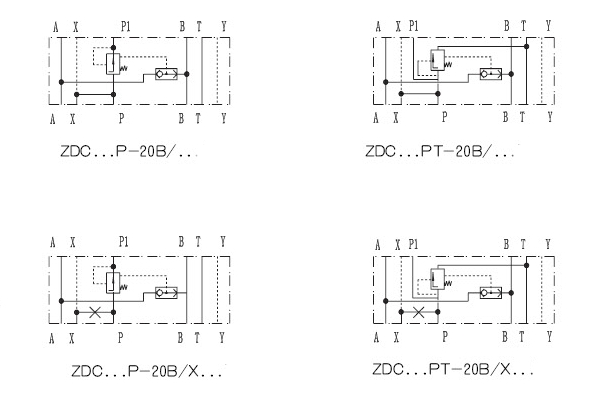

Symboles de compensateur de pression du mètre ZDC
