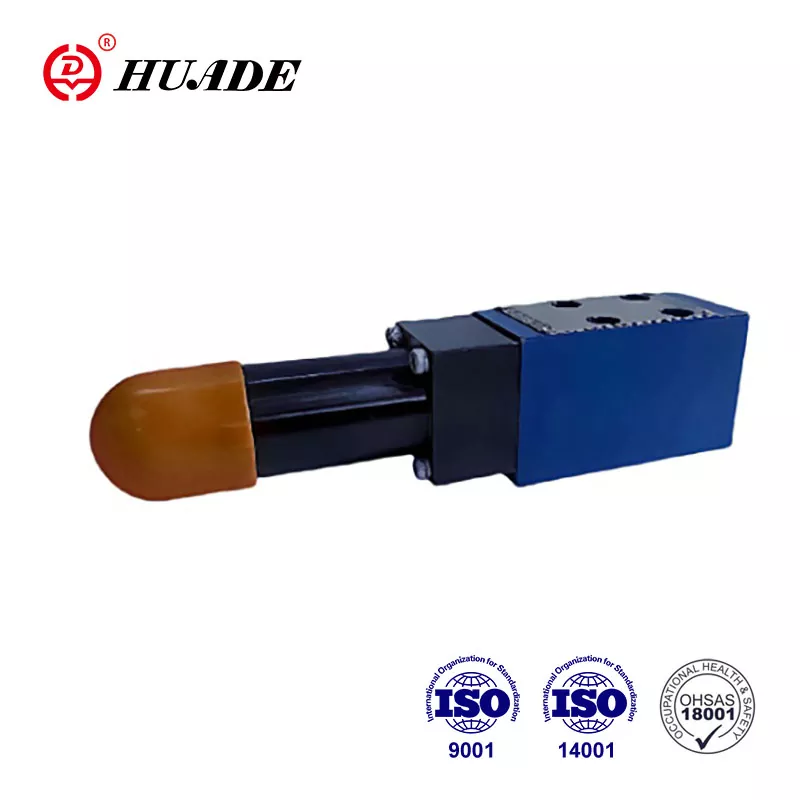

Les vannes séquentielles de pression DZ 5 DP sont utilisées pour diriger l'huile vers un deuxième système à une pression réglée.
Grâce à l'introduction de la technologie avancée de Rexroth, les vannes hydrauliques Huade® sont compatibles avec Rexroth en termes de performances et de qualité. Le prix est plus raisonnable. L'usine dispose d'équipements de production avancés et de systèmes de tests stricts du monde entier pour garantir les performances supérieures des produits.
|
Données techniques |
|
|
Pression d'entrée, port P, B (X） (MPa) |
jusqu'à 210 ; sans clapet anti-retour jusqu'à 31,5 |
|
Pression de sortie, port A (MPa) |
à 31,5 |
|
Contre-pression, port T (MPa) |
à 6.0 |
|
Débit max. admissible (L/min) |
à 30 |
|
Fluides |
Huile minérale (pour joint NBR) ou ester phosphaté (pour joint FPM) |
|
Plage de viscosité (mm²/s) |
10~800 |
|
Plage de température du fluide (℃) |
-30 à +80 |
|
Propreté des fluides (euh) |
Propreté du fluide Degré maximal admissible de contamination du fluide selon NAS 1638 Classe 9 |
Caractéristiques:
▶ Pour montage sur embase
▶ Montage sur bride avant
▶ 5 plages de pression
▶ 4 éléments de réglage différents
. Bouton rotatif
. Manchon avec six pans et capuchon de protection
. Bouton rotatif verrouillable avec échelle
. Bouton rotatif avec échelle
▶ Clapet anti-retour en option
▶ Schéma de montage selon DIN 24 340, forme C pour embases
Application:
Cette vanne de séquence de pression DZ 5 DP peut être largement utilisée dans les systèmes hydrauliques des machines de levage et de transport, des machines de construction, des véhicules industriels, des machines-outils, des navires, de la métallurgie et d'autres équipements.
1. Coupe et symbole de la vanne séquentielle de pression DZ 5 DP
Les vannes du type DZ 5 DP sont des vannes séquentielles à commande directe. Les vannes de ce type se composent essentiellement du boîtier (1), du tiroir de commande (2), des ressorts (3) et de l'élément de réglage de la pression (4), ainsi que, si nécessaire, d'un clapet anti-retour (5).
La pression à laquelle la vanne laisse passer l'huile est réglée au niveau de l'élément de réglage de la pression (4). Les ressorts (3) maintiennent le tiroir de commande (2) dans la position de départ et la vanne reste fermée. La pression dans l'orifice P passe via le perçage (6) et le jet (7) vers la zone de fonctionnement du tiroir à l'extrémité opposée aux ressorts de commande (3).
Lorsque la pression dans le port P atteint la valeur définie, le tiroir se déplace contre le ressort pour connecter le port P au port A.
Le signal correspondant passe en interne via le perçage (6) depuis le port P.
L'huile passe maintenant au système connecté au port A, mais la pression dans le port P ne diminue pas.
L'huile pilote peut également être alimentée en externe via le port B(X).
En fonction de l'application de la vanne, le retour de l'huile de pilotage peut se faire de l'extérieur via l'orifice T(Y) ou de l'intérieur.
Afin de permettre le libre retour de l'huile du port A au port P, un clapet anti-retour (5) peut être inclus si nécessaire.
Structure du DZ5DP-3-10B
Symboles du DZ 5 DP-10B
