Comment fonctionne une pompe à piston axiale?

Pompes à piston axialsont parmi les plus Pompes hydrauliques sophistiquées et efficaces dans les applications industrielles modernes. Des équipements de construction et des systèmes d'avions à la fabrication de machines, Ces pompes fournissent la puissance de fluide à haute pression nécessaire pour exiger opérations. Mais comment ces merveilles d'ingénierie convertissent-elles mécaniques Énergie à la pression hydraulique? Plongeons profondément dans le monde fascinant de pompes à piston axial et explorez leur fonctionnement interne.

Comprendre les bases

Une pompe à piston axiale est un positif Pompe hydraulique de déplacement qui utilise des pistons disposés dans un motif circulaire autour d'un axe central. Contrairement aux pompes à piston radiales où les pistons se déplacent Perpendiculaire à l'arbre d'entraînement, les pompes à piston axiales ont des pistons qui se déplacent parallèle à l'axe de l'arbre. Cette configuration unique permet une conception compacte tout en offrant des caractéristiques de performance exceptionnelles.

Le principe fondamental derrière tous les axiaux Les pompes à piston sont relativement simples: alors que les pistons rendent la pareille dans leur Cylindres, ils créent des cycles d'aspiration et de décharge alternés. Pendant Auto d'aspiration, les pistons tirent du liquide dans les chambres de cylindre. Pendant Étape de compression, ils forcent le liquide à haute pression. Le coordonné Le mouvement de plusieurs pistons assure un flux de fluide continu et lisse.

Composants et architecture de base

Le cœur d'une pompe à piston axiale est constituée de plusieurs composants critiques travaillant en parfaite harmonie. Le bloc de cylindre, ou baril, abrite plusieurs pistons disposés selon un motif circulaire précis. En règle générale, ces pompes sont disponibles entre 5 et 11 pistons, 7 ou 9 étant les plus commun pour l'équilibre optimal entre la douceur de l'écoulement et la complexité mécanique.

Chaque piston se connecte à un pantoufle à travers une connexion conjointe à balle. Cet arrangement permet au piston de suivre le mouvement angulaire tout en maintenant un scellement approprié dans son cylindre. Le Des pantoufles roulent contre une plaque de boue (dans des conceptions de plaques à boucles) ou une bague à came (dans les conceptions d'axe plié), qui convertit le mouvement rotatif de l'arbre d'entraînement dans le mouvement alternatif nécessaire pour pomper l'action.

La plaque de soupape sert de timing de la pompe Mécanisme, avec des ports d'entrée et de sortie positionnés avec précision qui s'alignent avec les chambres de cylindre aux bons moments. Haute précision La fabrication assure un timing parfait entre la position du piston et le port Alignement, maximisation de l'efficacité volumétrique tout en minimisant la pression pulsations.

Deux variantes de conception principales

Les pompes à piston axiales sont disponibles en deux primaires Configurations, chacune avec des principes de fonctionnement et des applications distincts.

Conception de plaque de bouffée

La conception de la plaque d'épreuve représente le plus Configuration de la pompe à piston axiale commune. Dans cet arrangement, les pistons restent parallèle à l'arbre d'entraînement tandis que leurs pavillons de pantouflent contactent un swash incliné plaque. Alors que le bloc de cylindre tourne avec l'arbre d'entraînement, chaque piston suit Un schéma de mouvement sinusoïdal déterminé par l'angle de plaque de cyclique.

Quand un piston s'éloigne du swash plaque, il crée une aspiration qui tire du liquide à travers le port d'entrée dans le Chambre de cylindre. Alors que la rotation se poursuit et que le piston s'approche du cyclique plaque, la compression se produit, forçant le liquide à travers le port de sortie à l'élevage pression. L'angle de plaque de cyclique détermine directement la longueur de la course du piston, et dans les pompes à déplacement variable, cet angle peut être ajusté pour contrôler le flux taux.

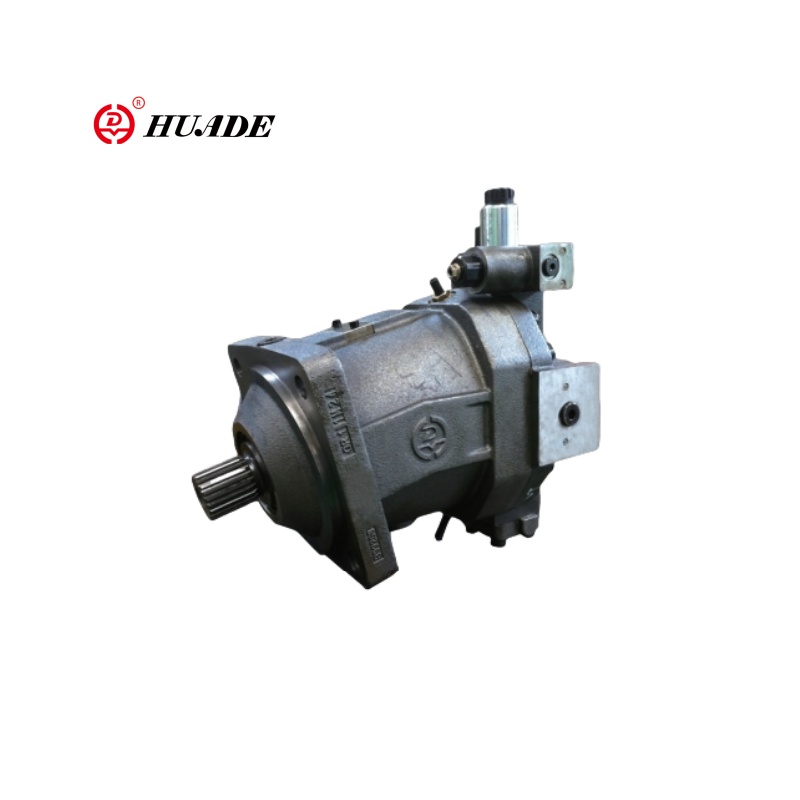

Conception de l'axe plié

Les pompes à axe pliées présentent un plus complexe mais Configuration potentiellement plus efficace. Ici, le bloc de cylindre se trouve à un angle (généralement 15 à 30 degrés) par rapport à l'arbre d'entraînement. Pistons Connect directement à la bride d'entraînement à travers des joints universels ou des connexions sphériques, Éliminer le besoin de plaquettes de pantoufles et de plaques à cygne.

Cette conception offre plusieurs avantages, y compris des pressions opérationnelles plus élevées, une meilleure efficacité à grande vitesse et Composants d'usure réduits. Cependant, l'augmentation de la complexité mécanique fait Ces pompes sont plus chères et plus difficiles à fabriquer, limitant leur utilisation aux applications spécialisées de haute performance.

Le cycle de pompage expliqué

Comprendre le cycle de pompage complet révèle comment les pompes à piston axiales obtiennent leurs performances impressionnantes caractéristiques. Chaque piston subit quatre phases distinctes pendant chaque Révolution de l'arbre d'entraînement.

Pendant la phase d'aspiration, le piston se déplace Loin de la plaque de soupape (dans des conceptions de plaques à boucles) ou suit l'axe plié géométrie pour augmenter le volume des cylindres. La chambre de cylindre se connecte au Port d'entrée, créant un différentiel de pression qui attire du liquide dans la chambre. Une bonne conception d'entrée garantit une alimentation fluide adéquate sans cavitation, même à vitesses de fonctionnement élevées.

La phase de compression commence comme continu La rotation déplace le piston vers une position de course maximale. La chambre du cylindre se déconnecte du port d'entrée et commence à se connecter au port de sortie. Fluide La compression commence progressivement, permettant à la pression de se construire en douceur sans Charges de choc soudaines qui pourraient endommager les composants de la pompe.

La compression maximale se produit lorsque le piston atteint son approche la plus proche de la plaque de soupape ou du point de compression maximal dans la conception de l'axe plié. En ce moment, le développement de pression maximale se produit et La chambre du cylindre s'aligne complètement avec le port de sortie pour un fluide optimal décharge.

Enfin, la phase de décharge complète le Cycle alors que le piston commence son coup de retour. Pression résiduelle dans le cylindre La chambre oblige le liquide restant à travers le port de sortie, tandis que la chambre se déconnecte progressivement de la sortie et se prépare à se reconnecter avec l'entrée pour le cycle suivant.

Technologie de déplacement variable

L'une des caractéristiques les plus remarquables de nombreux Les pompes à piston axiales sont leur capacité à varier le déplacement pendant le fonctionnement. Ce La capacité offre un contrôle sans précédent sur les systèmes hydrauliques, permettant Réglage précis du débit sans modifier la vitesse d'entraînement ni utiliser la limitation vannes qui gaspillent l'énergie.

Dans des pompes à plaque râpé variables, servo Mécanismes ajustez l'angle de plaque de cygne en fonction de la demande du système ou de l'opérateur saisir. L'augmentation de l'angle augmente la longueur et la pompe de la course du piston Le déplacement, tout en réduisant l'angle diminue le débit. Certains avancés Les systèmes peuvent même inverser l'angle de plaque de cyclique, créant des pompes qui peuvent fonctionner comme moteurs ou fournissent des capacités d'écoulement inverse.

Les systèmes de contrôle pour variable Les pompes de déplacement varient d'un ajustement manuel simple à Systèmes de rétroaction électronique. Les commandes compensées à pression ajustent automatiquement déplacement pour maintenir une pression constante quelle que soit la demande de débit, tandis que Les systèmes de détection de charge optimisent la consommation d'énergie en faisant correspondre la sortie de la pompe à exigences réelles du système.

Caractéristiques de performance et Applications

Les pompes à piston axiales excellent dans les applications nécessitant une haute pression, un contrôle précis et un fonctionnement fiable. Leur typique Les pressions opérationnelles varient de 1 000 à 10 000 psi ou plus, avec certains Conceptions spécialisées capables de dépasser 15 000 psi. Les débits varient considérablement basé sur le déplacement et la vitesse, à partir de quelques gallons par minute Applications de précision à des centaines de gallons par minute dans les systèmes industriels.

L'efficacité de l'axial bien conçu Les pompes à piston dépasse généralement 90%, ce qui les rend idéales pour l'équipement mobile où la consommation de carburant a un impact direct sur les coûts d'exploitation. Leur taille compacte par rapport à la capacité de sortie les rend particulièrement précieuses dans les avions hydraulique, où les contraintes de poids et d'espace sont essentielles.

L'équipement de construction représente peut-être la plus grande zone d'application, où ces pompes alimentent tout de l'excavatrice Booms aux pistes de bulldozer. La capacité de déplacement variable permet les opérateurs pour contrôler avec précision le mouvement de la mise en œuvre tout en maintenant optimal Efficacité du moteur dans différentes conditions de charge.

Considérations de maintenance et de longévité

Un bon entretien est crucial pour Maximiser la durée de vie et les performances de la pompe au piston axial. La fabrication de précision et les tolérances étroites requises pour un fonctionnement optimal Rendre ces pompes sensibles à la contamination et aux conditions fluides inappropriées. Filtration de haute qualité, Analyse régulière du fluide et adhésion aux spécifications du fabricant pour Le type de liquide hydraulique et les niveaux de propreté sont essentiels.

Modèles d'usure des composants en piston axial Les pompes sont prévisibles et gérables avec une maintenance appropriée. Pousses de pantoufle et Les plaques d'écrasé dans les conceptions de plaques d'écranlue connaissent les taux d'usure les plus élevés en raison de leur contact glissant sous des charges élevées. Les revêtements et matériaux modernes ont La vie des composants considérablement prolongée, mais une inspection régulière et en temps opportun Le remplacement reste important.

Les systèmes de contrôle sophistiqués dans Les pompes à déplacement variable nécessitent une attention supplémentaire à l'électronique Composants et propreté de la valve servo. Étalonnage et système réguliers Les diagnostics aident à garantir des performances optimales et à prévenir les échecs coûteux.
