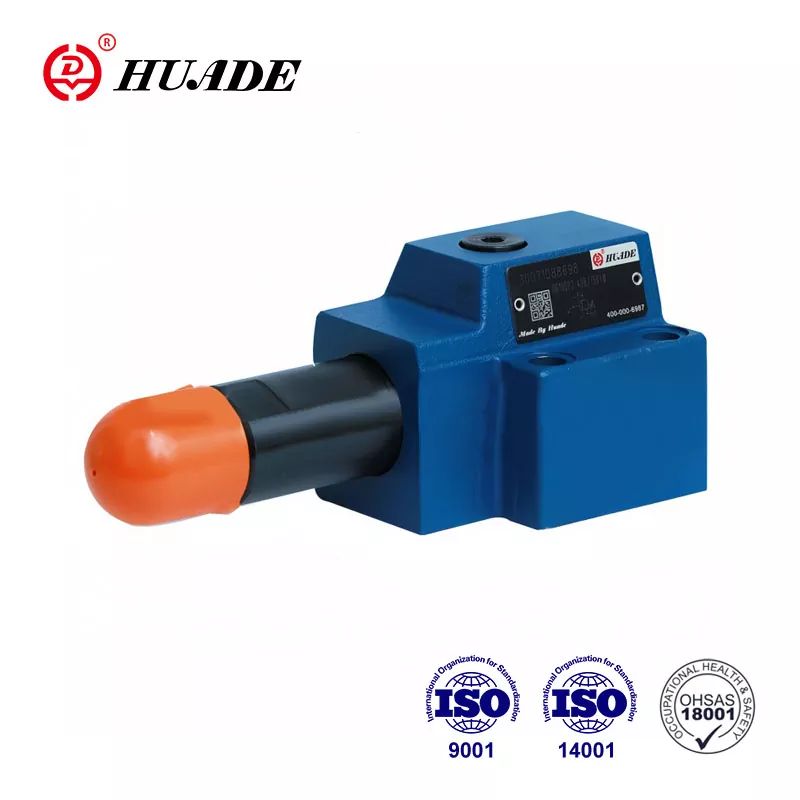

Le type DR 10 DP est un réducteur de pression utilisé pour contrôler la pression. Le fait que les vannes de pression Huade® puissent remplacer les produits de la même série proposés par Rexroth est principalement dû à la coopération à long terme avec Rexroth. Comparés à d'autres marques similaires, les produits Huade® sont plus avancés en termes de technologie et plus durables. Les prix de ces réducteurs de pression sont relativement bon marché. L'usine est une entreprise nationale clé et jouit d'une grande réputation en Chine.
|
Pression de fonctionnement maximale (Port P) (MPa) |
jusqu'à 31,5 |
|
Max. pression secondaire (Port A) (MPa) |
jusqu'à2,5 ; jusqu'à 7,5 ; jusqu'à 15,0 ; jusqu'à 21,0 ; jusqu'à31,5 |
|
Contre-pression maximale (Ports T(Y)) (MPa) |
jusqu'à 16 |
|
Débit maximum (L/min) |
jusqu'à 80 |
|
Fluide sous pression Huile minérale |
Huile minérale (pour joint NBR) ou ester de phosphate (pour joint FPM) |
|
Plage de viscosité (mm²/s) |
10~800 |
|
Plage de température du fluide sous pression (℃) |
-30 à +80 |
|
Degré de contamination (euh) |
Le degré de contamination maximum autorisé du fluide est conforme à la norme NAS 1638 classe 9. |
|
Poids (kg) |
environ 3 |
Caractéristiques:
▶ Pour montage sur embase
▶ 4 plages de pression
▶ 4 éléments de réglage
. Bouton rotatif
. Hex. manchon de tête avec capuchon de protection
. Bouton rotatif verrouillable avec échelle
. Bouton rotatif avec échelle
▶ Avec port manomètre
▶ Clapet anti-retour en option
▶ Schéma de raccordement selon DIN 24 340, forme D, ISO 5781 et CETOP - RP 121H
Application:
Le réducteur de pression de type DR 6 DP est utilisé pour réduire la pression du système.
La vanne type DR 10 DP est une vanne à commande directe à 3 voies, avec une fonction de décompression côté pression réduite.
Le réglage de la pression s'effectue au moyen de l'élément de réglage de la pression (1).
Au repos, la vanne est normalement ouverte et le fluide peut s'écouler sans entrave de l'orifice B à l'orifice A. La pression dans l'orifice A est également présente à l'extrémité du tiroir (2), via la conduite de commande (4), s'opposant au ressort de compression ( 3). Lorsque la pression dans l'orifice A atteint le niveau de pression réglé sur le ressort (3), le tiroir (2) se déplace vers la position de commande et maintient la pression dans l'orifice A constante.
Le fluide destiné à contrôler la vanne est prélevé du port A via un perçage de contrôle.
Si la pression dans l'orifice A augmente encore en raison de forces extérieures, le tiroir (2) est déplacé encore plus vers le ressort de compression (3).
Cela provoque l'ouverture d'un chemin d'écoulement sur le terrain de commande (5) dans le tiroir de commande (2) vers le réservoir (port Y). Une quantité suffisante de liquide s'écoule ensuite vers le réservoir pour empêcher toute augmentation supplémentaire de la pression.
La chambre à ressort (6) est évacuée vers le réservoir à l'extérieur via l'orifice Y.
Un clapet anti-retour en option (7) est disponible pour permettre un écoulement libre du port A au port B.
Un raccord manomètre (8) permet de surveiller la pression secondaire.
structure du DR10DP 1- 40B
Symboles du DR10 DP
