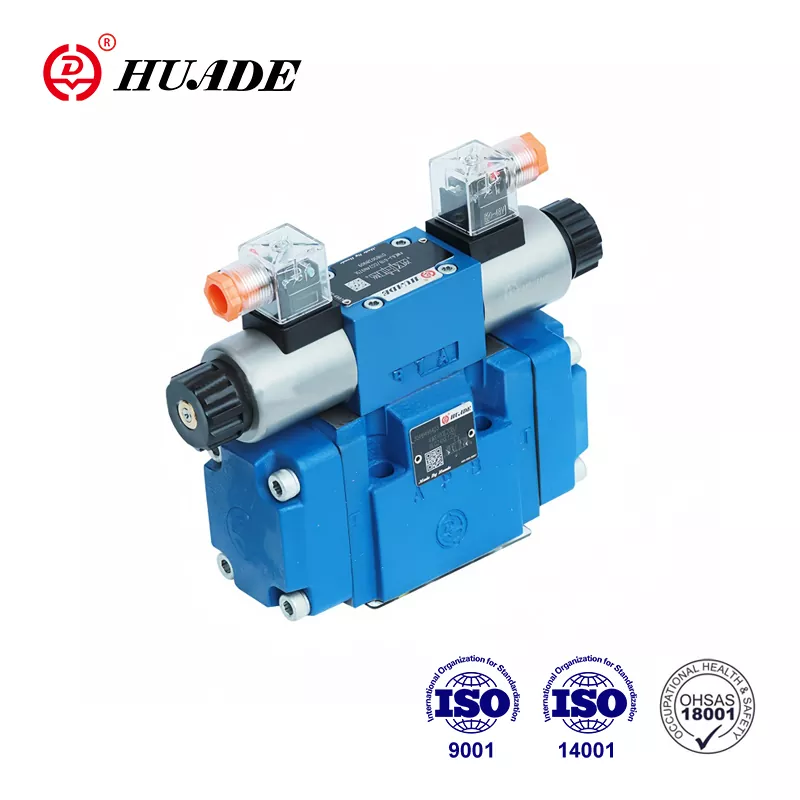

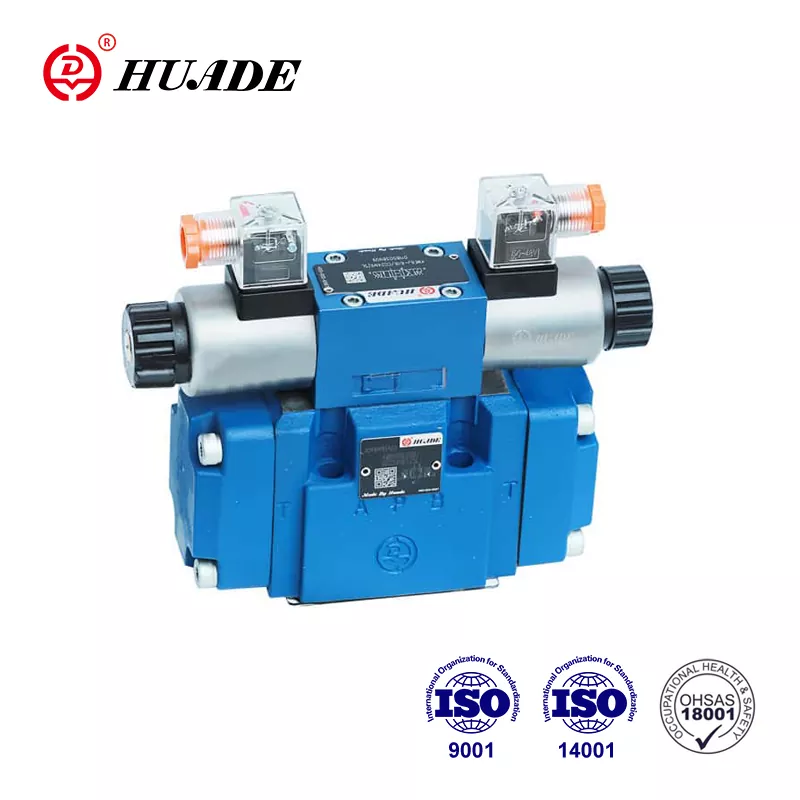

Valve de commande directionnelle 4WEH 16 J

Huade Hydraulics est le leader de l'industrie hydraulique en Chine. En tant que distributeur international autorisé par Huade Hydraulic, nous fournissons des vannes de commande directionnelles de marque Huade®. Le distributeur électrohydraulique 4WEH 16 J est très vendu en raison de sa haute qualité et de son prix inférieur. Nous garantissons la qualité du produit que nous vendons pendant un an. Pendant la période de garantie, la réparation est gratuite. Huade® est une marque nationale bien connue dans l'industrie hydraulique chinoise. La qualité de cette vanne directionnelle peut répondre entièrement aux exigences des clients. Nous avons des ingénieurs expérimentés qui peuvent fournir une assistance technique en temps opportun. Nous espérons sincèrement coopérer avec des partenaires du monde entier pour obtenir des résultats gagnant-gagnant.

envoyer une demande Téléchargement PDF

Description du produit

Créée grâce à un partenariat stratégique entre les gouvernements chinois et allemand en 1979, Huade Hydraulic a eu deux expériences de coopération à long terme avec Rexroth. La valve de commande directionnelle électrohydraulique Huade® 4WEH 16 J est une alternative bon marché à la valve Rexroth de la même série. L'usine a passé les normes ISO9001, ISO14001 et OH SAS18001. Huade Hydraulic met une grande importance sur la qualité. Pour garantir la haute qualité des vannes hydrauliques, l'usine exploite plus de 750 équipements de production avancés importés du monde entier. Les produits hydrauliques Huade® sont largement utilisés dans les machines d'ingénierie et de construction, les machines-outils, la protection de l'environnement, la construction navale, l'aérospatiale, le transport ferroviaire, l'industrie militaire et d'autres domaines.

Paramètre de produit de la vanne de commande directionnelle 4WEH 16 J

Tapez 4WEH16
Pression de service, max. (MPa) -Port P,A,B		H-4WEH16	4WEH16
		à 35	au 28
Port T	Vidange d'huile de pilotage externe (MPa)	à 25	à 25
	Vidange d'huile de pilotage interne (MPa)	solénoïde (CC)	solénoïde (AC)
		à 16	à 10
		C'est impossible pour la pression centrée Vanne 3 positions pour vidange d'huile de pilotage interne
PortY	Vidange d'huile de pilotage externe (MPa)	=16	~10
Pression pilote min.	Vidange d'huile de pilotage externe (MPa) Alimentation en huile de pilotage interne (MPa)	Vanne 3 positions,1.2 Vanne 2 positions, avec ressort déporté 1,2 Vanne 2 positions avec déport hydraulique 1.2


	Alimentation en huile de pilotage interne (MPa)	Pour bobines C, F, G, H, P, T, V, Z, S (au moyen d'un préchargement vanne ou un débit suffisamment important) 0,45
Pression de fonctionnement. maximum. (MPa)		à 25
Fluide hydraulique		Huiles minérales ou ester de phosphate
Plage de température du fluide sous pression （℃）		-30～+80
Plage de viscosité (mm2/s)		10～+800

Caractéristique du produit et application de la vanne de commande directionnelle 4WEH 16 J

Caractéristiques:

▶ Vannes utilisées pour contrôler le démarrage, l'arrêt et la direction d'un écoulement de fluide

▶ Commande électrohydraulique (WEH), commande hydraulique (WH)

▶ Pour montage sur embase

▶ Ressort ou centré par pression, ressort ou décalage hydraulique

▶ Solénoïdes DC ou AC à broches humides, en option

▶ Commande manuelle, en option

▶ Raccordement électrique sous forme de raccordement individuel ou central

▶ Réglage du temps de passage des vitesses, en option

▶ Soupape de précharge dans le canal P de la vanne principale, en option

▶ Équipement auxiliaire à la fiche technique

Réglage de la course sur la bobine principale, en option

Réglage de la course et/ou indicateur de fin de course, en option

Fin de course mécanique ou inductif (type proximité) au niveau du tiroir principal, en option

▶ Schéma de portage selon Din 24 340 forme A, ISO 4401 et CETOP - RP 121H

Application:

Les distributeurs directionnels 4WEH 16 J sont utilisés pour contrôler le démarrage, l'arrêt et la direction d'un écoulement de fluide.

Fonctions, section du distributeur 4WEH 16 J

Distributeurs directionnels type 4WEH..

Les distributeurs du type WEH sont des distributeurs à tiroir à commande électrohydraulique.

Les distributeurs se composent essentiellement d'un distributeur principal avec boîtier (1), d'un tiroir de commande principal (2), d'un ou deux ressorts de rappel et d'un distributeur pilote (4) avec un ou deux solénoïdes.

Le tiroir de commande principal (2) de la vanne principale est maintenu au point mort ou en position initiale par les ressorts.

vue en coupe du 4WEH
