Comment fonctionne une vanne de contrôle de débit hydraulique?

Les systèmes hydrauliques sont l'épine dorsale d'innombrables applications industrielles, des équipements de construction et des machines de fabrication aux systèmes aérospatiaux et aux composants automobiles. Au cœur de ces systèmes se trouve un composant critique qui détermine les performances, l'efficacité et la précision: la valve de contrôle de l'écoulement hydraulique. Comprendre le fonctionnement de ces vannes est essentiel pour toute personne impliquée dans la conception, la maintenance ou le fonctionnement du système hydraulique.

Qu'est-ce qu'unVanne de commande de débit hydraulique?

Une soupape de commande d'écoulement hydraulique est un dispositif de précision conçu pour réguler le débit de fluide hydraulique dans un système. Contrairement à des vannes simples, les vannes de contrôle de débit fournissent une restriction variable à l'écoulement du fluide, permettant aux opérateurs d'affiner la vitesse et la force des actionneurs hydrauliques tels que les cylindres et les moteurs. Ces vannes agissent essentiellement comme «l'accélérateur» des systèmes hydrauliques, contrôlant la vitesse ou les composants hydrauliques lents.

La fonction principale de ces vannes s'étend au-delà de la simple régulation du débit. Ils maintiennent des performances cohérentes dans des conditions de charge variables, compensent les fluctuations de pression et assurent un mouvement lisse et contrôlé des machines hydrauliques. Ce niveau de contrôle est crucial dans les applications où le synchronisation de précision, la régulation de la vitesse et le fonctionnement en douceur sont primordiaux.

Principes de fonctionnement de base

Le principe fondamental derrière les vannes de contrôle de l'écoulement hydraulique tourne autour de la restriction contrôlée de l'écoulement des fluide. Lorsque le fluide hydraulique rencontre une restriction sur son chemin, le débit diminue tandis que la pression s'accumule en amont de la restriction. En faisant varier la taille de cette restriction, les vannes de contrôle de débit peuvent moduler avec précision le débit.

La plupart des vannes de commande d'écoulement fonctionnent sur le principe de l'orifice, où le fluide passe par une ouverture calibrée. À mesure que la taille d'ouverture change, le débit aussi. La relation entre la taille de l'orifice, la différence de pression et le débit suit les principes hydrauliques établis, permettant un contrôle prévisible et reproductible.

Le mécanisme interne de la valve se compose généralement d'un élément mobile - tel qu'une bobine, une aiguille ou un POPPET - qui peut être positionné pour créer une restriction variable. Cet élément est actionné par divers moyens, y compris le réglage manuel, le chargement à ressort ou le contrôle électronique, en fonction de la conception de la soupape et des exigences d'application.

Types de vannes de commande de débit hydraulique

Vannes à aiguille

Les soupapes d'aiguille représentent la forme la plus simple de contrôle du débit, avec une aiguille effilée qui se déplace vers l'intérieur et hors d'un siège usiné avec précision. Au fur et à mesure que l'aiguille est ajustée, elle modifie la zone d'écoulement effective, offrant un contrôle fin sur les débits. Ces valves excellent dans les applications nécessitant un ajustement manuel précise et se trouvent couramment dans l'instrumentation et les applications à faible débit.

La conception de la soupape d'aiguille permet un ajustement de débit extrêmement fin, ce qui le rend idéal à des fins d'étalonnage et des situations où de petits changements de débit peuvent avoir un impact significatif sur les performances du système. Cependant, ils nécessitent généralement un ajustement manuel et peuvent ne pas convenir aux applications nécessitant des changements de débit fréquents.

Vannes de l'accélérateur

Les vannes de papillon, également appelées vannes à orifice fixe, utilisent une simple restriction pour contrôler le flux. Bien que Basic in Design, ils sont très efficaces dans de nombreuses applications. Ces vannes peuvent être réglables manuellement ou fixes, selon les exigences de l'application. La principale limitation des soupapes d'accélérateur de base est que le débit varie avec la différence de pression à travers la valve.

Les conceptions avancées des soupapes d'accélérateur incorporent des mécanismes de compensation de pression pour maintenir des débits cohérents malgré les variations de pression. Cette fonctionnalité les rend adaptées aux applications où les conditions de charge changent mais une vitesse de l'actionneur cohérente est requise.

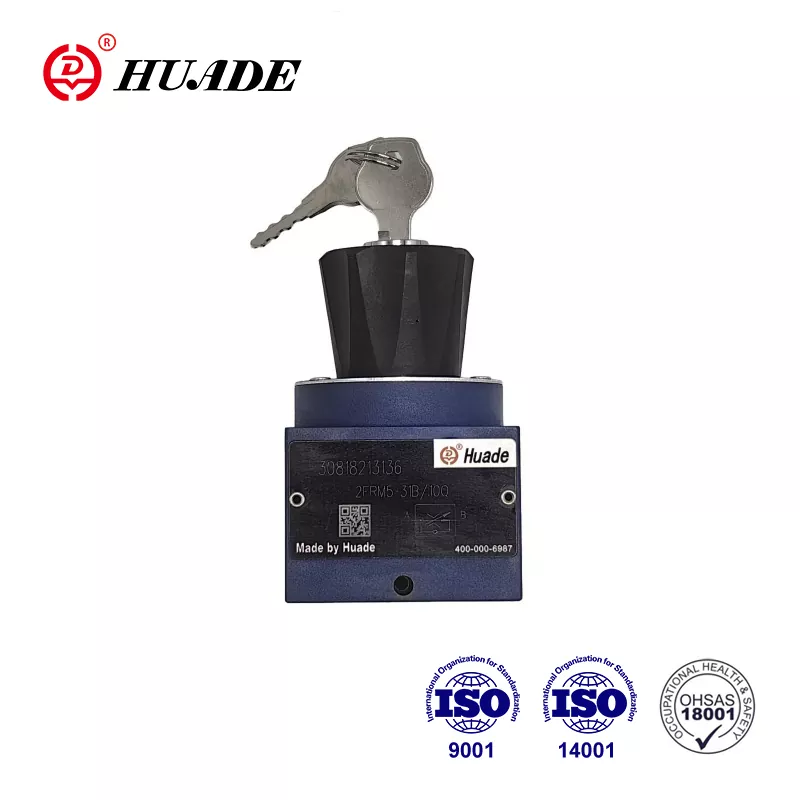

Vannes de commande d'écoulement compensées à pression

Ces vannes sophistiquées représentent un progrès significatif dans la technologie de contrôle des débits. Ils maintiennent des débits constants indépendamment des variations de pression à travers la valve, dans leur plage de fonctionnement. Ceci est réalisé grâce à un mécanisme de compensation de pression interne qui ajuste automatiquement la taille de l'orifice en fonction de la différence de pression.

La conception compensée par pression comprend généralement une bobine de compensateur à ressort qui répond aux changements de pression. Lorsque la pression en aval augmente, le compensateur ouvre automatiquement l'orifice plus large pour maintenir un débit constant. Inversement, lorsque la pression en aval diminue, l'orifice est limité pour prévenir l'augmentation du débit.

Vannes de commande de débit proportionnelles

Les vannes de commande d'écoulement proportionnelles utilisent des signaux de contrôle électronique pour moduler les débits. Ces vannes convertissent les signaux d'entrée électriques - tension ou courant typiquement - en sortie d'écoulement proportionnelle. Ils offrent des capacités précises et à distance et peuvent être facilement intégrées dans les systèmes automatisés.

Le contrôle électronique permet un réglage de l'écoulement dynamique basé sur la rétroaction du système, permettant des stratégies de contrôle sophistiquées telles que le contrôle de l'écoulement en boucle fermée, les profils d'écoulement programmés et l'intégration avec les systèmes de contrôle informatisés.

Composants clés et leurs fonctions

La construction interne des vannes de contrôle de débit hydraulique varie selon le type, mais plusieurs composants clés sont courants à l'autre. Le corps de soupape abrite tous les composants internes et fournit des ports d'entrée et de sortie pour la connexion fluide. Il doit résister à la pression du système tout en fournissant des passages d'écoulement internes précis.

L'élément de contrôle - que ce soit une aiguille, une bobine ou un POPPET - réalise la restriction variable qui contrôle le flux. Ce composant doit être fabriqué avec précision pour assurer un contrôle de débit lisse et précis sur la plage de fonctionnement de la vanne. Le mécanisme d'actionnement positionne l'élément de contrôle et peut être manuel, opéré à ressort ou contrôlé électroniquement.

Les éléments d'étanchéité empêchent les fuites internes et externes, assurant un fonctionnement efficace et une fiabilité du système. Ces joints doivent résister aux exigences de compatibilité des liquides hydrauliques, aux cycles de pression et aux variations de température tout au long de la durée de vie de la valve.

Dans les vannes compensées par pression, l'ensemble compensateur ajuste automatiquement la taille de l'orifice effectif en fonction des conditions de pression. Cela comprend généralement une bobine compensateurs, un ressort et des passages d'écoulement associés qui permettent la fonction de compensation de pression.

Considérations d'installation et d'application

Une bonne installation de vannes de contrôle de débit hydraulique est cruciale pour les performances et la longévité optimales. Une direction d'écoulement doit être observée, car la plupart des vannes sont conçues pour l'écoulement unidirectionnel. La vanne doit être montée dans un emplacement accessible pour le réglage et la maintenance, avec un dégagement adéquat pour les connexions et le service.

La contamination du système est un ennemi primaire des vannes de contrôle de débit, car les particules peuvent interférer avec les dégagements précis requis pour un contrôle précis du débit. La filtration appropriée en amont des vannes de commande de débit est essentielle, avec des notes de filtre généralement spécifiées par le fabricant de vannes.

Les considérations de température sont également importantes, car la viscosité du liquide hydraulique change avec la température, affectant les caractéristiques d'écoulement. Certaines applications peuvent nécessiter une compensation de température ou une sélection de vannes conçues pour la plage de température spécifique.

Les vannes de contrôle de débit trouvent des applications dans de nombreuses industries et systèmes. Dans l'hydraulique mobile, ils contrôlent la vitesse des bras d'excavatrice, des mouvements de grue et du positionnement de la mise en œuvre agricole. Les applications industrielles comprennent le contrôle des taux d'alimentation dans les processus de fabrication, les systèmes de positionnement et l'équipement de manutention des matériaux.

Entretien et dépannage

La maintenance régulière garantit un fonctionnement fiable et prolonge la durée de vie de la valve. Cela comprend l'inspection périodique des composants externes, la vérification des mécanismes d'ajustement et la surveillance des niveaux de contamination du système. L'entretien interne implique généralement le remplacement du joint et l'inspection des éléments de contrôle pour l'usure ou les dommages.

Les problèmes de dépannage communs comprennent le contrôle de débit erratique, qui peut indiquer la contamination ou les éléments de contrôle usés, et l'incapacité à atteindre les débits souhaités, ce qui pourrait suggérer des dommages internes ou un dimensionnement de valve incorrect. La compréhension de ces modes de défaillance aide le personnel de maintenance à diagnostiquer et à résoudre rapidement les problèmes.
