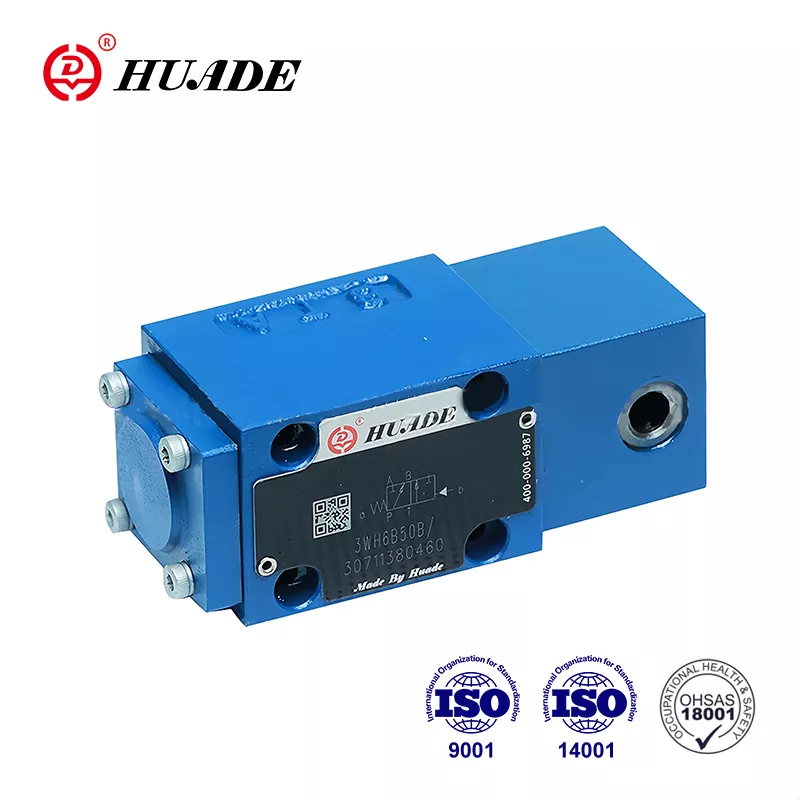

Vanne de commande directionnelle wh

• Caractéristiques du produit: soupape de bobine à fonctionnement direct, conception compatible avec le détente à commande hydraulique / pneumatique avec des options de détente
• Spécifications: taille 6/10, pression maximale 31,5 MPa, écoulement jusqu'à 60/120 L / min, Montage des sous-plaques ISO4401 / CETOP-RP121H
• Applications: systèmes hydrauliques marins, contrôle du flux industriel pour les opérations d'arrêt / démarrage / direction

envoyer une demande Téléchargement PDF

Description du produit

En tant que fabricant de premier plan dans l'industrie hydraulique chinoise, Huade Hydraulic a eu deux expériences de coopération à long terme avec Rexroth. Type de soupape de commande directionnel Huade® WH est plus avancé dans la technologie et plus durable que les produits similaires de cette ligne. Huade exploite plus de 750 pièces d'équipement de production avancé importé du monde entier pour assurer la haute qualité des produits hydrauliques. Il est plus avancé dans la technologie et plus durable que les produits similaires de cette ligne. L'usine revient aux normes internationales, à savoir ISO9001, ISO14001 et OH SAS18001. La série de vannes directionnelles produites par Huade hydraulique est largement utilisée dans le système hydraulique marin. Huade possède un énorme groupe de clients dans l'industrie maritime.

Paramètre de produit de la vanne de commande directionnelle wh

Taille		6	10
Pression maximale	Ports A, B, P (MPA)	à 31,5
	Port T (MPA)	à 16
Avec les symboles A et B Le port T doit être utilisé comme port de fuite Si la pression de fonctionnement est supérieure à 16,0 MPa
Flow Max (L / min)		jusqu'à 60	jusqu'à 120
Opérant pour couler (Position de bobine 0)		Symbole Q6% de la zone transversale nominale
		Symbole W, 3% de la zone transversale nominale
Fluide		Huile minérale ou ester phosphate
Plage de température du liquide de pression （℃ ℃		-20 ～ + 80
Plage de viscosité (MM2 / S)		2,8 ~ 500
Poids (kg)	1 cylindre de fonctionnement	environ 2	environ 3,5
	2 cylindre de fonctionnement	environ 22	environ 4,5
Pression de tracé (MPA)	min	0,6 à 1> Pression du réservoir	0.5
	max	20	6

Caractéristique du produit et application de la vanne de commande directionnelle wh

Caractéristiques:

▶ Vanne de bobine directionnelle à opération directe

▶ Vanne à deux positions avec limite de trait

▶ Montage des sous-plaques

▶ Modèle de montage à DIN 24 340 FORME A, ISO 4401 et CETOP - RP 121H

Application:

Les vannes WH sont des soupapes de bobine directionnelles à fonctionnement hydraulique. Ils sont utilisés pour le contrôle de l'arrêt, du démarrage et de la direction d'un flux

Fonctions, section de la vanne de commande directionnelle wh

Les vannes directionnelles sont principalement constituées de boîtier (1), un ou deux éléments de fonctionnement (2) (cylindre de fonctionnement hydrauliquement, pneumatiquement), la bobine de contrôle (3), ainsi que une ou deux ressorts de retour (4).

Au repos, la bobine de commande (3) est maintenue au centre ou à la position de départ par les ressorts de retour (3) (sauf la vanne impulsionnelle).

La bobine de commande (3) est poussée dans la position de commutation requise par les éléments de fonctionnement.

Avec détente, tapez ..of /.

Des vannes directionnelles à fonctionnement hydraulique ou pneumatique sont également disponibles en vannes à 2 positions avec détente (5). Lorsque les éléments de fonctionnement avec détente sont utilisés, chaque position de commutation peut être verrouillée.

Sans ressort de retour, sans détente, type..o /.

Lorsque vous utilisez des éléments de fonctionnement sans ressort de retour et sans détente, il n'y a pas de position de commutation définie au repos.

Schéma de structure

Cartouche

L'utilisation d'un accélérateur de cartouche est alors nécessaire lorsque pendant les procédures de commutation dans les flux de conditions de fonctionnement donnés se produisent, qui dépassent les limites de performance de la vanne.

Il est branché sur le canal P de la valve directionnelle.
