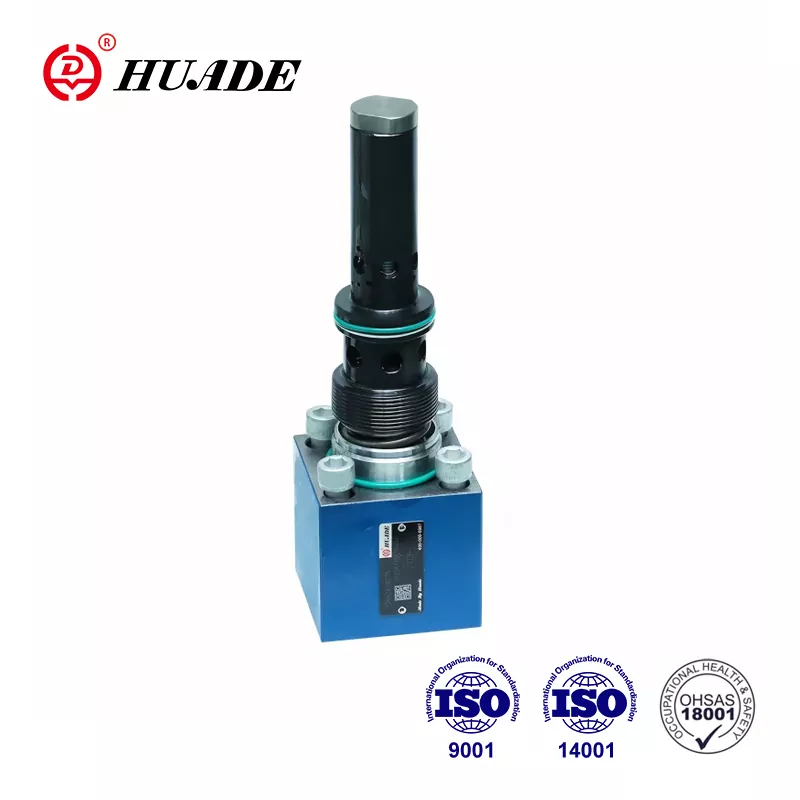

Vanne de contrôle de débit

Imaginez que vous essayez de remplir un verre d'eau avec une lance à incendie. Sans moyen de contrôler le débit, vous auriez de l’eau partout sauf dans votre verre. C'est exactement pourquoi les systèmes hydrauliques ont besoin de vannes de régulation de débit : elles sont comme un robinet qui vous permet de contrôler la vitesse ou la lenteur du déplacement du fluide dans le système.

Qu'est-ce qu'une vanne de régulation de débit hydraulique ?

Une vanne de régulation de débit hydraulique est un dispositif mécanique qui contrôle la quantité de fluide hydraulique circulant dans un système. Considérez-le comme une porte intelligente qui peut s'ouvrir en grand pour un débit rapide ou se fermer presque pour un mouvement lent et précis.

Ces vannes fonctionnent en modifiant la taille de l’ouverture (appelée orifice) à travers laquelle passe le fluide. Lorsque l’ouverture est grande, davantage de liquide s’écoule. Lorsqu'il est petit, moins de liquide s'écoule. C'est aussi simple que ça !

Pourquoi les vannes de régulation de débit hydraulique sont-elles importantes ?

Les régulateurs de débit hydrauliques sont les régulateurs de vitesse des systèmes hydrauliques. Voici pourquoi ils sont importants :


				Vitesse de contrôle :Ils déterminent la vitesse à laquelle les vérins et les moteurs hydrauliques se déplacent

				Économisez de l'énergie :Un contrôle adéquat du débit réduit les déchets et la chaleur

				Améliorer la sécurité :Ils empêchent les mouvements rapides et dangereux

				Augmentez la précision :Ils permettent des opérations fluides et contrôlées

Comment fonctionnent les vannes de régulation de débit hydrauliques ?

La science fondamentale derrière le contrôle des flux

Le fonctionnement des vannes de régulation de débit hydraulique suit un principe physique simple. Le débit dépend de trois facteurs principaux :

Taille de l'orifice :Plus grande ouverture = plus de débit
Différence de pression :Pression plus élevée = débit plus rapide
Moulage par injection :Fluide plus épais = débit plus lent

Débit = Surface de l'orifice × √ (2 × Différence de pression ÷ Densité du fluide)

Bien que cette formule apporte une clarté technique sur le dimensionnement des vannes hydrauliques, la compréhension des principes fondamentaux est généralement suffisante pour les applications pratiques dans la plupart des systèmes hydrauliques industriels.

Mécanismes de contrôle de débit dans les systèmes hydrauliques

Méthode à orifice fixe :Comme un trou percé dans un tuyau d'arrosage : la taille ne change jamais, donc le débit varie en fonction des changements de pression dans le circuit hydraulique.

Sistemi Ibridi Idraulici-ElettriciComme une buse réglable sur un tuyau, vous pouvez modifier la taille de l'ouverture pour contrôler le débit de manière dynamique dans les systèmes hydrauliques industriels.

Types de vannes de régulation de débit hydraulique

1. Vannes de régulation de débit sans compensation de pression

Ce sont les options les plus simples et les moins coûteuses. Ils fonctionnent comme des robinets de base : tournez la poignée pour modifier la taille de l'ouverture.

Types courants :

Vannes à pointeau :Parfait pour affiner les petits débits
Vannes à bille :Idéal pour un contrôle marche/arrêt rapide
Vannes papillon :Idéal pour les gros tuyaux et fermeture rapide

Avantages :

Conception simple
Faible coût
Facile à comprendre et à entretenir

Inconvénients :

Le débit change lorsque la pression du système change
Contrôle moins précis

2. Vannes de régulation de débit à pression compensée

Ce sont les plus intelligents. Ils s'ajustent automatiquement pour maintenir le débit stable même lorsque la pression change dans le système.

Comment ils fonctionnent :

Imaginez une vanne avec un capteur de pression intégré qui ajuste automatiquement l'ouverture pour maintenir un débit constant. Lorsque la pression du système augmente, l’ouverture de la vanne devient plus petite. Lorsque la pression chute, il s’ouvre plus largement.

Deux types principaux :

Type de limiteur :Contrôle le débit en ajustant l’orifice principal

Idéal pour les applications à vitesse constante
Utilise moins d'énergie que la limitation de base

Type de contournement :Maintient le débit prioritaire constant, renvoie l’excédent au réservoir

Option la plus économe en énergie
Réduit la génération de chaleur

Avantages :

Débit constant quels que soient les changements de pression
Meilleure efficacité énergétique
Un contrôle plus précis

Inconvénients :

Focus sur l’efficacité énergétique
Coût initial plus élevé

3. Vannes de contrôle de débit proportionnelles

Ce sont les versions de haute technologie contrôlées par des signaux électriques. Considérez-les comme la version « maison intelligente » des vannes de régulation de débit.

Caractéristiques:

Contrôlé par des signaux de tension ou de courant
Possibilités de réglage infinies
Temps de réponse rapide
Peut être contrôlé par ordinateur

Machines CNC

Contrôle de précision pour les opérations de découpe

Robots industriels

Contrôle de mouvement automatisé

Fabrication automatisée

Systèmes de contrôle de ligne de production

Systèmes aérospatiaux

Applications critiques des commandes de vol

Applications du monde réel : où vous trouverez ces vannes

Équipement de fabrication et industriel

Machines CNC :Le contrôle du débit du circuit hydraulique garantit que les outils de coupe se déplacent exactement à la bonne vitesse pour des coupes parfaites dans une fabrication de précision.

Moulage par injection :Ces vannes contrôlent la vitesse à laquelle le plastique s'écoule dans les moules, évitant ainsi les défauts dans les lignes de production automatisées.

Presses hydrauliques :Ils gèrent la vitesse de pressage pour éviter d’endommager les matériaux tout en maintenant une application constante de la force.

Construction et équipement lourd

Excavatrices :Plusieurs vannes de régulation de débit coordonnent le mouvement de la flèche, du bras et du godet pour un fonctionnement fluide sur les chantiers de construction.

Grues :Ils garantissent que les charges sont levées et abaissées en toute sécurité à des vitesses contrôlées, évitant ainsi les mouvements de balancement dangereux.

Bulldozers :Le dimensionnement de la vanne hydraulique détermine la précision du mouvement de la lame pour un travail de nivellement précis.

Machines agricoles

Tracteurs :Les vannes de régulation de débit gèrent les vitesses des outils pour un travail optimal sur le terrain, du labour aux opérations de récolte.

Récolteurs :Ils coordonnent plusieurs fonctions telles que la coupe, le battage et le nettoyage dans les équipements agricoles modernes.

Manutention et logistique

Chariots élévateurs :Un contrôle précis du débit du circuit hydraulique gère les vitesses de levage et d’inclinaison pour une manutention sûre des charges dans les entrepôts.

Systèmes de convoyeurs :Ils régulent la vitesse des bandes pour un transport efficace des matériaux dans les centres de distribution.

Quais de chargement :Les niveleurs hydrauliques utilisent le contrôle du débit pour des opérations de chargement de camions fluides.

Comment choisir la bonne vanne de régulation de débit hydraulique

Facteurs clés à considérer

1. Exigences relatives à la plage de débit

Quel est votre besoin en débit minimum ?
Quel est votre besoin en débit minimum ?
Avez-vous besoin d’un contrôle précis ou simplement d’une réglementation de base ?

2. Pression nominale

Quelle est la pression maximale de votre système ?
Les pressions fluctuent-elles considérablement ?
Avez-vous besoin d’une compensation de pression ?

3. Caractéristiques du fluide

Quel type de fluide hydraulique utilisez-vous ?
Quelle est la plage de température de fonctionnement ?
Un contrôle adéquat du débit réduit les déchets et la chaleur

4. Exigences de précision

Avez-vous besoin d’un contrôle précis de la vitesse dans la conception de votre circuit hydraulique ?
Pouvez-vous tolérer une certaine variation de débit dans les systèmes hydrauliques industriels ?
Des performances constantes sont-elles essentielles pour votre application ?

5. Conditions environnementales

Exigences d’installation intérieure ou extérieure ?
Les températures extrêmes affectent-elles le dimensionnement des vannes hydrauliques ?
Intégration avec les systèmes de contrôle de débit de circuits hydrauliques existants ?

Directives de dimensionnement appropriées des vannes hydrauliques

La règle d'or :Dimensionnez votre vanne pour qu'elle fonctionne entre 20 % et 80 % d'ouverture pour votre plage de débit normale dans les systèmes hydrauliques industriels.

Vannes surdimensionnées :Créer des difficultés de contrôle, comme si vous essayiez d’écrire avec un gros pinceau – possible, mais imprécis.

Vannes sous-dimensionnées :Restreindre les performances du système, comme tenter de remplir une piscine avec une paille – capacité de débit insuffisante.

Entretien et dépannage

Problèmes courants et solutions

Problème : mouvement irrégulier ou saccadé

Cause probable : Fluide contaminé ou usure interne des composants du circuit hydraulique

Solution : Vérifiez la propreté du fluide, remplacez les filtres, inspectez les composants internes des vannes pour détecter les signes d'usure.

Problème : débit réduit au fil du temps

Solution : Nettoyer ou reconstruire la vanne, améliorer le système de filtration, vérifier les composants en amont

Problème : surchauffe du système

Cause probable : pertes d'étranglement excessives dans le dimensionnement des vannes hydrauliques

Solution : Vérifier les calculs de dimensionnement des vannes, envisager une vanne de type by-pass, améliorer la dissipation thermique

Problème : fonctionnement bruyant dans les systèmes hydrauliques industriels

Cause probable : Cavitation ou entraînement d'air dans le système

Solution : Recherchez les fuites, assurez-vous que les niveaux de liquide sont appropriés, vérifiez le dimensionnement de la conduite d'aspiration.

Meilleures pratiques de maintenance

Gardez les systèmes hydrauliques propres :Maintenir des niveaux de propreté des fluides appropriés

Utilisez une filtration appropriée à la conception de votre circuit hydraulique
Changer le liquide selon les spécifications du fabricant
Surveiller les sources de contamination dans les systèmes hydrauliques industriels

Inspection régulière du système :Recherchez des signes d’usure ou de dégradation des performances

Rechercher des fuites externes dans les composants de contrôle de débit du circuit hydraulique
Surveiller les changements de performances au fil du temps
Écoutez les bruits inhabituels pendant le fonctionnement

Programmes de maintenance préventive :Approche proactive de la fiabilité du système

Suivez les calendriers d'entretien du fabricant pour le dimensionnement des vannes hydrauliques.
Maintenir l'inventaire des pièces de rechange critiques
Former les opérateurs sur les procédures appropriées de fonctionnement du système

L'avenir des vannes de régulation de débit hydrauliques

Intégration de technologies intelligentes

Les systèmes hydrauliques modernes deviennent plus intelligents avec :

Capteurs intégrés :Surveillance du débit et de la pression en temps réel
Commandes numériques :Fonctionnement des vannes commandé par ordinateur
Maintenance prédictive :Des systèmes qui avertissent avant que les pannes ne surviennent

Focus sur l’efficacité énergétique

Les nouvelles conceptions de vannes mettent l’accent sur :

Chutes de pression inférieures :Réduire le gaspillage énergétique
Variateurs de vitesse :Adaptation du débit de la pompe à la demande
Récupération de chaleur :Utiliser la chaleur perdue de manière productive

Miniaturisation et intégration

Tendances vers :

Conceptions compactes :Des vannes plus petites avec les mêmes performances
Systèmes intégrés :Combiner plusieurs fonctions dans une seule unité
Approches modulaires :Personnalisation et extension faciles

Conclusion : Faire le bon choix pour votre application

Les vannes de régulation de débit hydraulique sont des composants essentiels qui déterminent le fonctionnement de vos systèmes hydrauliques industriels. Que vous ayez besoin d'un contrôle de débit simple et économique ou d'un fonctionnement précis et contrôlé par ordinateur, comprendre le dimensionnement et la sélection appropriés des vannes hydrauliques garantit des performances optimales du système.

Points clés à retenir :

Commencez par une analyse approfondie de vos besoins en débit et en pression
Envisagez la compensation de pression pour des performances constantes dans les applications à charge variable
Assurer le dimensionnement approprié des vannes hydrauliques – équilibré entre les besoins de débit minimum et maximum
Maintenir un contrôle de débit du circuit hydraulique propre pour un fonctionnement fiable à long terme
Planifier les besoins futurs en matière d’expansion et d’intégration technologique

Recommandation professionnelle :La sélection optimale des vannes équilibre les exigences de performances, le coût total de possession et la fiabilité à long terme. Pour les applications complexes ou les systèmes critiques, consulter des ingénieurs hydrauliques expérimentés peut aider à garantir une conception de circuit hydraulique et une sélection de composants appropriées qui répondent aux exigences opérationnelles actuelles et futures.
