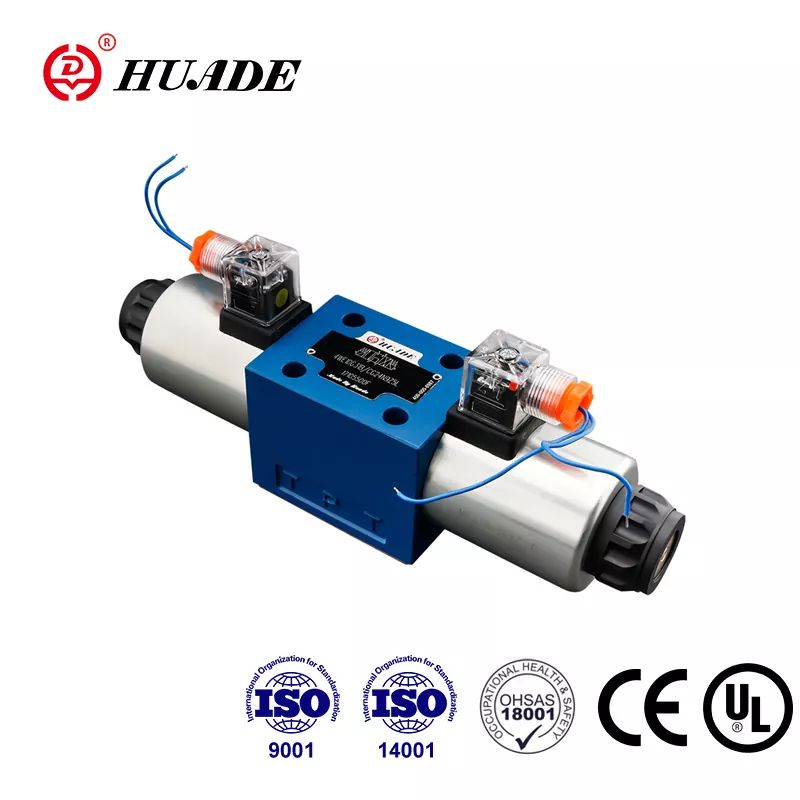

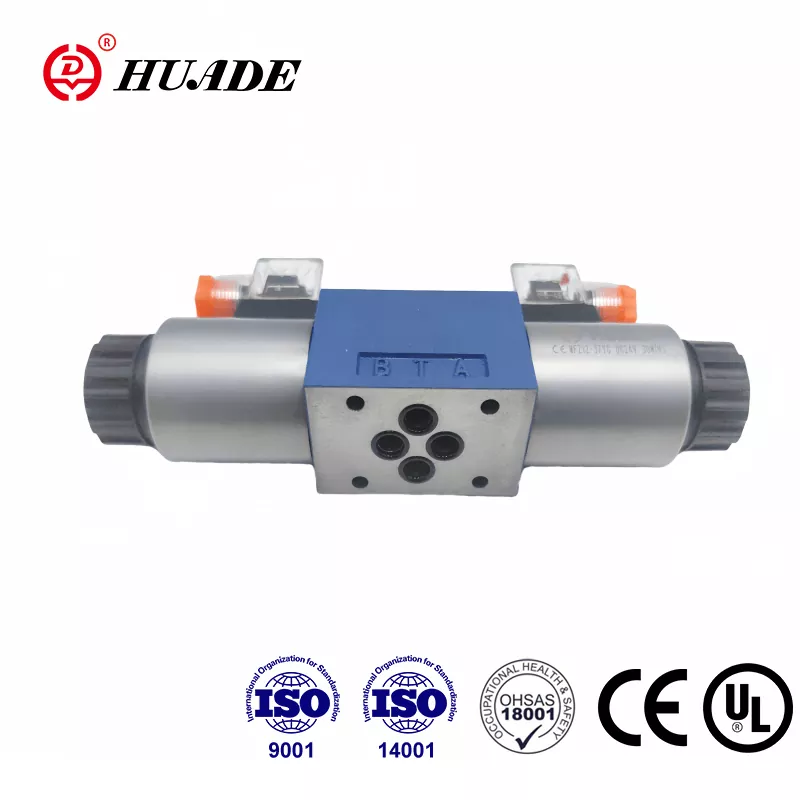

Beijing Huade Hydraulic a été créée en 1979, elle est maintenant devenue un grand groupe d'entreprises publiques spécialisé dans la conception, la fabrication et l'entretien de vannes et d'équipements hydrauliques. Le distributeur à tiroir directionnel Huade® type 4WE 10 D est une alternative abordable au même modèle proposé par Rexroth. La série d'électrovannes directionnelles a passé les certifications CE et UL. Les vannes seront emballées dans des cartons standards avec des étiquettes anti-contrefaçon. L'usine a passé les certifications du système de gestion de la qualité, de gestion environnementale et de gestion de la santé et de la sécurité au travail. Les valves directionnelles hydrauliques Huade® sont largement utilisées dans le système hydraulique de l'appareil à gouverner marin, le système de grue pivotante et le système hydraulique d'hélice à pas réglable. Huade possède un énorme groupe de clients dans l'industrie maritime.
|
Pression de service max. |
Ports A.B.P (MPa) |
à 31,5 |
|
Ports T (MPa) |
16 |
|
|
Débit maximum (L/min) |
120 |
|
|
Section transversale (position de commutation 0) : |
Avec symbole Q env. 6 % de la surface nominale |
|
|
Fluide sous pression |
Huiles minérales (pour joint NBR) ou ester de phosphate (pour joint FPM) |
|
|
Plage de température du fluide sous pression （℃） |
-30～+80 |
|
|
Plage de viscosité (mm2/s) |
2,8 ~ 500 |
|
|
Poids (kg) |
Vanne avec 1 solénoïde |
5.1 (CC), 4.3 (CA) |
|
Vanne à 2 solénoïdes |
6,7 (CC), 5,1 (CA) |
|
Caractéristiques:
▶ Distributeur à tiroir à commande solénoïde directe en version standard
▶ Solénoïdes DC ou AC à broches humides avec bobines amovibles
▶ Contour parfait
▶ Les bobines peuvent être remplacées sans ouvrir la chambre étanche à la pression
▶ Choix de branchements électriques centraux ou individuels
▶ Commande manuelle en option
▶ Longue durée de vie
▶ Schéma de portage selon Din 24 340 forme A, ISO 4401 et CETOP - RP 121H
Application:
4WE 10 D est un distributeur à tiroir actionné par solénoïde. Il contrôle le démarrage, l'arrêt et la direction d'un fluide.
Les valves directionnelles comprennent essentiellement le boîtier (1), un ou deux solénoïdes (2), un tiroir de commande (3) et un ou deux ressorts de rappel (4). Au repos, le tiroir de commande (3) est maintenu dans sa position centrale ou initiale grâce à des ressorts de rappel (4) (sauf dans le cas des tiroirs à impulsion). La bobine de commande (3) est actionnée par des solénoïdes à broches humides (2). La force du solénoïde (2) agit sur le tiroir de commande (3) et le déplace de sa position de repos à la position finale souhaitée. Cela permet la libre circulation de P vers A et de B vers T ou de P vers B et de A vers T.
Lors de la mise hors tension du solénoïde (2), le tiroir de commande (3) est ramené à sa position initiale par le ressort de rappel (4).
La commande manuelle optionnelle (5) permet de déplacer la bobine de commande (3) sans que les solénoïdes ne soient alimentés.
Schéma structurel de la série WE 10 30B
1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.
2. Le réservoir doit être hermétique et un filtre à air doit être installé à l'entrée d'air.
3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez commander spécialement.
4. Les vis de fixation de la vanne doivent être sélectionnées et utilisées en fonction du paramètre répertorié dans le livre d'échantillons.
5. La rugosité de la surface liée à la valve doit être de 0,8.
6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
