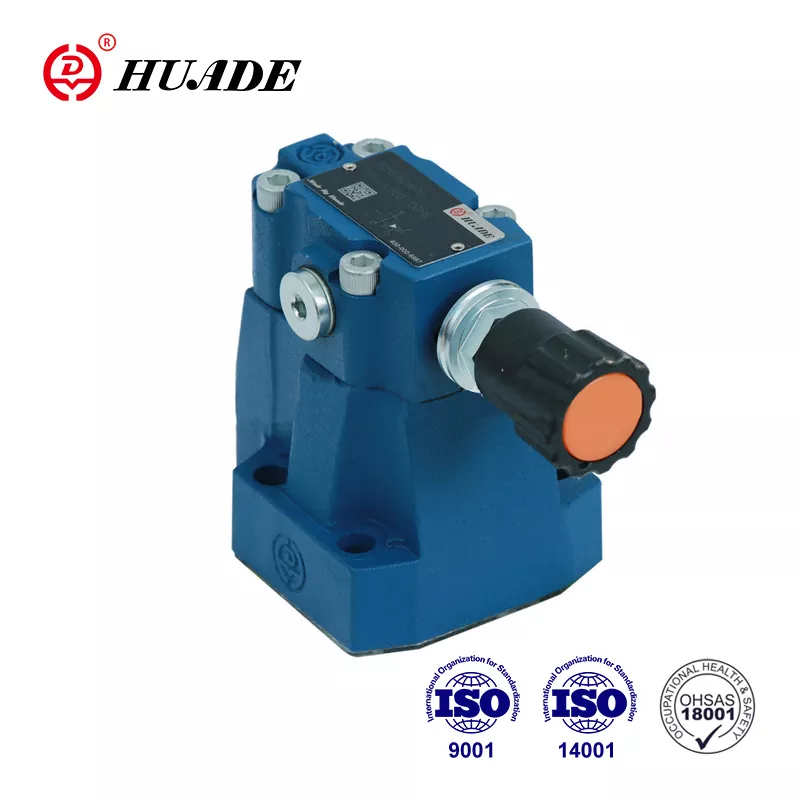

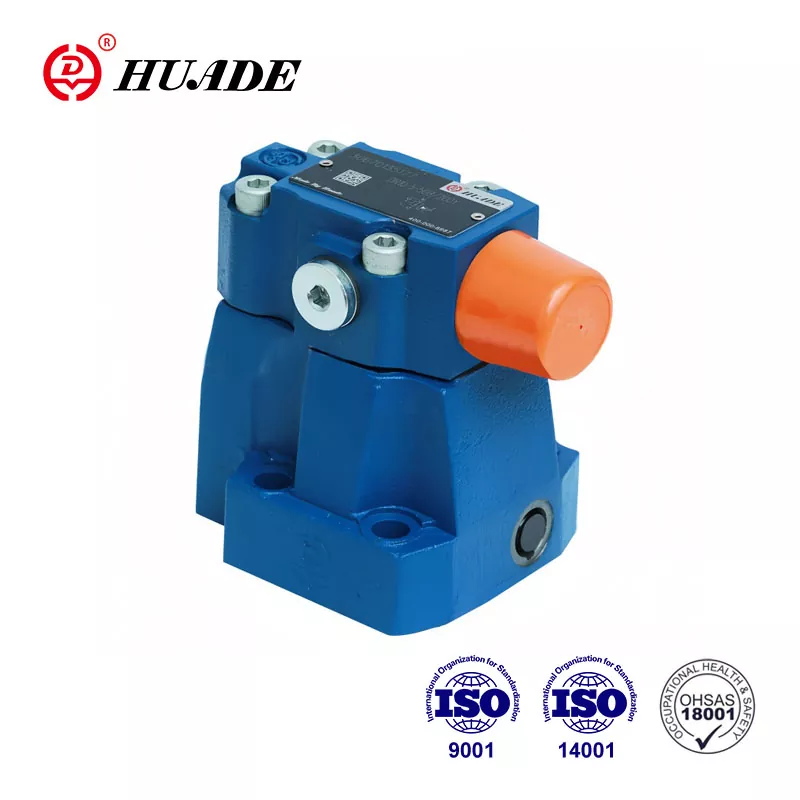

Le réducteur de pression pilote DR 10 DP est utilisé pour contrôler la pression du système hydraulique. Le prix est plus raisonnable par rapport à d’autres marques de renommée internationale. Huade Hydraulic accorde plus d'attention à la praticité de ses produits. Huade Hydraulic est une entreprise clé nationale. Elle coopère avec Rexroth à deux reprises depuis longtemps, en introduisant la technologie avancée de Rexroth et des équipements de production avancés du monde entier pour garantir la haute qualité de ses réducteurs de pression. Après des années de développement, Huade est devenue une marque leader dans l'industrie hydraulique chinoise. Huade® est une marque bien connue en Chine.
|
Pression d'entrée, port B (MPa) |
jusqu'à 31,5 |
|||
|
Pression de sortie, port A (MPa) |
jusqu'à 5,0, 10,0, 20,0, 31,5 |
|||
|
Contre-pression, port Y (MPa) |
jusqu'à 31,5 |
|||
|
Débit max. (montage sur embase) (L/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Max. débit (Raccords filetés) (L/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Fluide |
Huile minérale (pour joint NBR) ou |
|||
|
Plage de température du fluide (℃) |
-30 à +80 |
|||
|
Plage de viscosité (mm²/s) |
10 à 800 |
|||
|
Chercheur de contamination |
Degré maximum admissible de |
|||
|
Courbes caractéristiques (mesurées à v=41mm2/s et t=50℃) |
||||
Caractéristiques:
▶ Montage sur embase
▶ Pour raccords filetés
▶ Pour montage sur collecteur
▶ 4 éléments de réglage :
. Bouton rotatif
. Manchon avec six pans et capuchon de protection,
. Bouton rotatif verrouillable avec échelle
. Bouton rotatif avec échelle
▶ Clapet anti-retour à 4 réglages de pression en option (uniquement pour vanne pour montage sur embase)
Application:
La fonction principale du réducteur de pression DR 10 est de réduire la pression dans le système.
Les réducteurs de pression de type DR 10 sont des réducteurs de pression pilotés, commandés depuis le circuit secondaire. Ils se composent essentiellement d'un distributeur principal (1) avec insert de tiroir principal (3) et d'un distributeur pilote (2) avec élément de réglage de la pression.
Au repos, les vannes sont ouvertes, le fluide peut passer librement du port B au port A via l'insert du tiroir principal (3).
La pression présente dans le port A agit sur la face inférieure du tiroir principal. En même temps, une pression s'exerce sur la bille (6) dans la vanne pilote (2) via l'orifice (4) du côté chargé par ressort du piston principal (3) et via l'orifice (5). De même, il agit sur la bille (6) via l'orifice (7), la conduite de commande (8), le clapet anti-retour (9) et l'orifice (10). Selon le réglage du ressort (11), la pression s'accumule devant la bille (6), dans l'orifice (5) et dans la chambre du ressort (12), maintenant le piston de commande (13) dans le
poste ouvert. Le fluide peut s'écouler librement de l'orifice B à l'orifice A via l'insert du tiroir principal (3), jusqu'à ce que la pression dans l'orifice A dépasse la valeur réglée sur le ressort (11) et ouvre la bille (6).
le piston (13) se déplace en position de fermeture.
La pression réduite souhaitée est atteinte lorsqu'un équilibre entre la pression dans l'orifice A et la pression réglée au ressort (11) est atteint. La vidange de l'huile de pilotage de la chambre à ressort (14) vers le réservoir s'effectue de l'extérieur via la conduite de commande (15).
Un retour libre du port A vers B peut être obtenu en installant un clapet anti-retour en option (16).
Un raccord manomètre (17) permet de surveiller la pression réduite dans l'orifice A.
structure de DR...50B
Symboles de DR...50B
