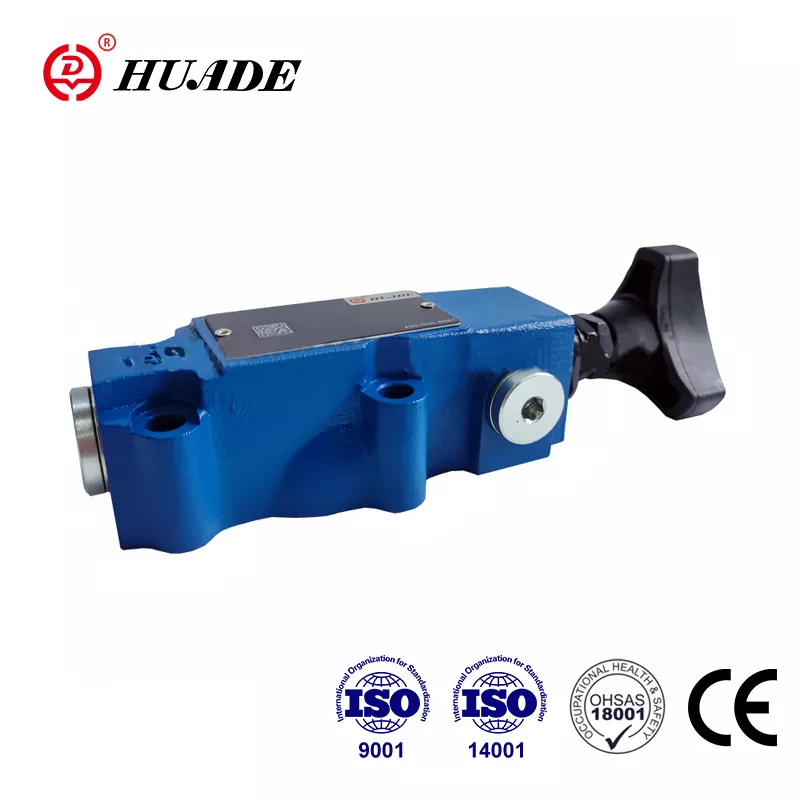

Beijing Huade Hydraulic Industrial Group est une entreprise publique renommée spécialisée dans la conception, la fabrication et le service de produits et d'équipements hydrauliques. La soupape de décharge DBWT peut remplacer les produits proposés par Rexroth®. L'usine a passé les normes ISO9001, ISO14001 et OH SAS18001. Huade Hydraulic dispose d'un bon système d'inspection pour garantir la haute qualité des vannes hydrauliques. L'usine exploite plus de 750 équipements de production avancés importés du monde entier. Chaque soupape de pression sera emballée dans des sacs en plastique étanches et des cartons standard, portant des marques anti-contrefaçon. Les produits hydrauliques Huade® sont largement utilisés dans l'industrie militaire pour promouvoir la modernisation des équipements de défense.
|
Données techniques |
||
|
Fluide sous pression |
Huile minérale (pour joint NBR) ou ester phosphaté (pour joint FPM) |
|
|
Plage de température (℃) |
-30～+80 |
|
|
Plage de viscosité (mm2/s) |
10~800 |
|
|
débit max. (L/min) |
3 |
|
|
maximum. pression de service (MPa) |
31.5 |
|
|
maximum. Pression de réglage (MPa ) |
jusqu'à 10 ou 31,5 |
|
|
Contre-pression |
DBT (MPa) |
|
|
DBWT (MPa) |
jusqu'à 10 (AC) ; jusqu'à 16 (DC) |
|
|
Vanne pilote |
voir valve directionnelle WE5 |
|
Caractéristiques:
▶ télécommande longue distance
▶ montage sur embase
▶ trois éléments de réglage :
▶ Bouton rotatif
▶ Hex. vis à tête avec capuchon de protection
▶ Bouton rotatif verrouillable avec échelle
Application:
Le type DBWT est utilisé pour contrôler à distance la pression du système et de la vidange en actionnant la vanne électrique.
Les soupapes de pression télécommandées de type DBWT sont des soupapes de surpression pilotées.
Le type DBWT se compose principalement de la vanne principale (1), du tiroir principal (2), du siège de vanne (3), de la vanne électrique (5) et du réglage (6).
Structure et symboles de la soupape de surpression DBWT
1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.
2. Le réservoir doit être hermétique et un filtre à air doit être installé à l'entrée d'air.
3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez commander spécialement.
4. Les vis de fixation de la valve doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.
5. La rugosité de la surface liée à la vanne est requise, la rugosité de la surface est de 0,8.
6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
