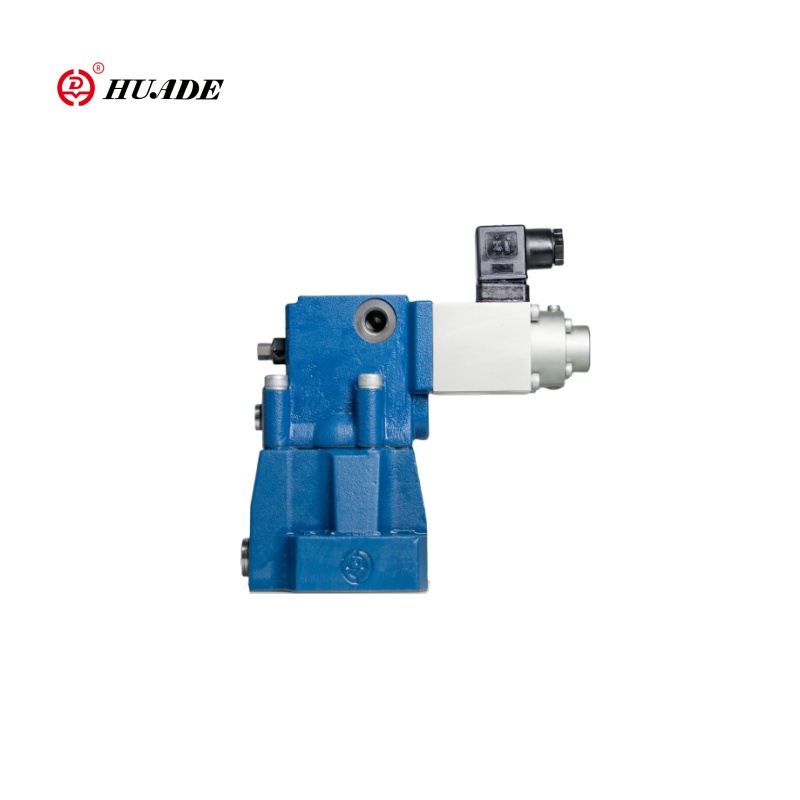

Valve de décharge de pression proportionnelle DBE

Valve de décharge de pression proportionnelle DBE

La soupape de réduction de pression proportionnelle de la série DBE peut en douceur la pression du système par le fonctionnement d'un solénoïde proportionnel, répondant aux différentes exigences de travail. Les caractéristiques de ce produit comprennent un contrôle, une stabilité et une fiabilité précis et faciles à maintenir. La valve réductrice de pression proportionnelle DBE est disponible dans plusieurs modèles et spécifications pour satisfaire différents besoins. Par exemple, Huade Hydraulic produit des modèles tels que les valves de réduction de la pression proportionnelle DBE10-30B / 315yMDrem et DBE20-30B / 200Xym, qui ont différentes gammes de pression de travail et caractéristiques d'écoulement, permettant aux utilisateurs de sélectionner selon leurs besoins.

Paramètre de produit de la soupape de décharge de pression proportionnelle DBE

Caractéristique du produit et application de la soupape de décharge de pression proportionnelle DBE

Caractéristiques:

▶ Pour le montage des sous-plaques

▶ Enveloppé dans un bloc

▶ Limitation de pression maximale supplémentaire en option au moyen d'une vanne de commande pilote chargée à ressort

▶ Valve et contrôle électronique Forme une source

Application:

La soupape de décharge de pression proportionnelle de la série DBE est largement utilisée dans divers systèmes hydrauliques qui nécessitent un contrôle précis de la pression, tels que les machines de construction, l'équipement métallurgique, la construction navale et d'autres champs. Ils jouent un rôle crucial dans ces domaines, améliorant la stabilité et la fiabilité des systèmes.

Fonction et section de la soupape de décharge de pression proportionnelle dbe

Ces valves se composent essentiellement de la valve de commande pilote (1) avec un solénoïde proportionnel (2) et de la valve principale (3) avec un insert de bobine principal (4).

Type DBE:

L'ajustement de la pression dépend de la valeur de commande via un solénoïde proportionnel (2). La pression présente dans le port A agit sur le dessous de la bobine principale (4). Dans le même temps, cette pression agit du côté chargé à ressort de la bobine principale (4) via des orificies (5). La force hydraulique agit sur le Pilot Poppet (6). Lorsque la force hydraulique survient, la force du solénoïde, alors le Pilot Poppet (6) s'ouvre. En raison du fait que l'huile pilote peut désormais s'écouler vers le réservoir via le port Y, une chute de pression se produit à la bobine principale (4) qui agit sur la bobine principale et la soulève contre la force du ressort de retour. La connexion de A à B est ouverte et il n'y a plus d'augmentation de la pression

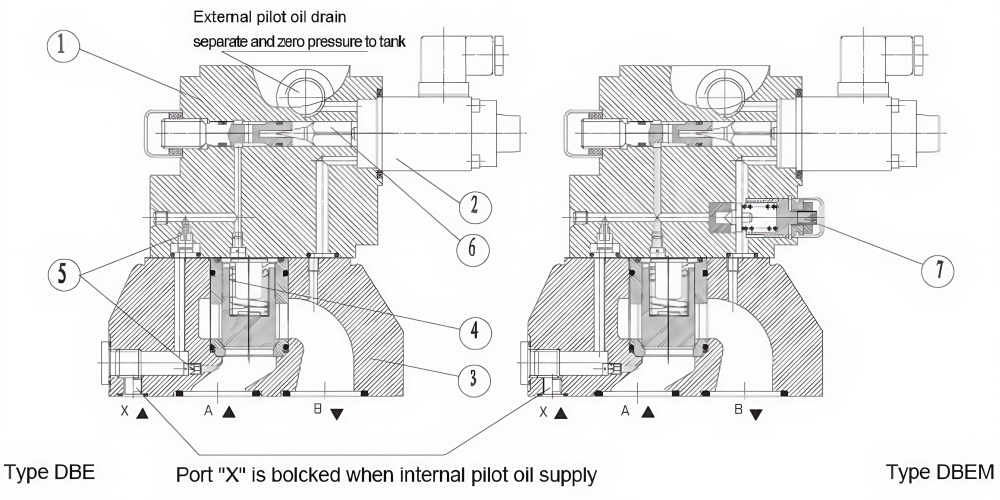

Structure de Valve de décharge de pression proportionnelle DBE
