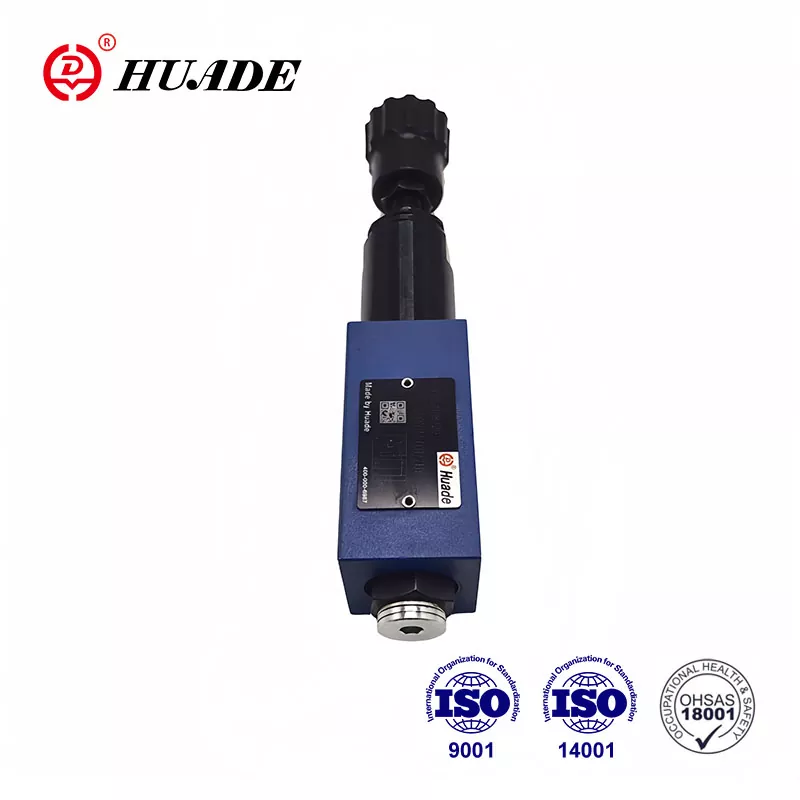

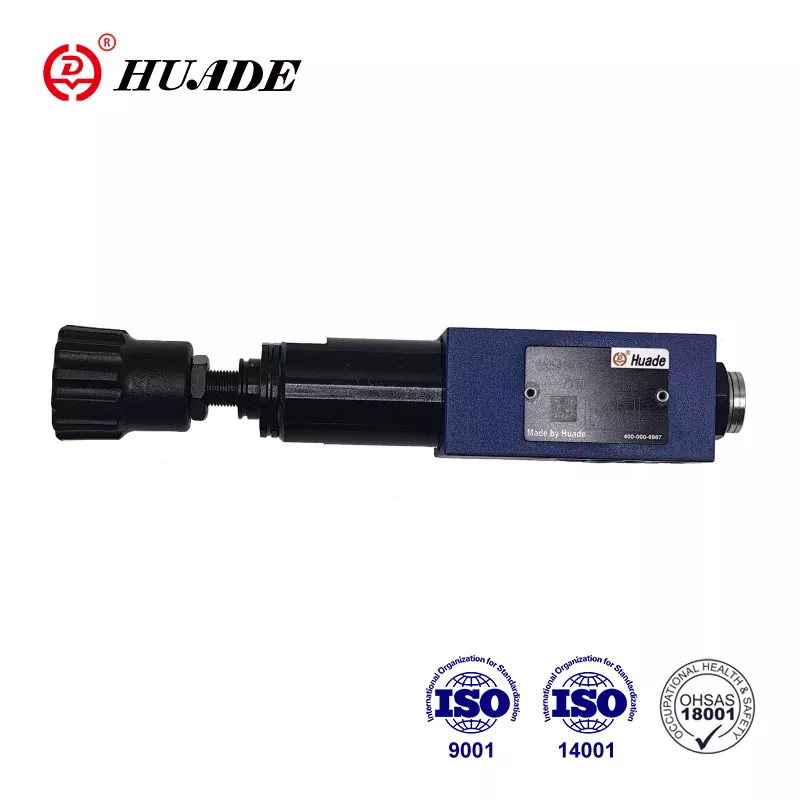

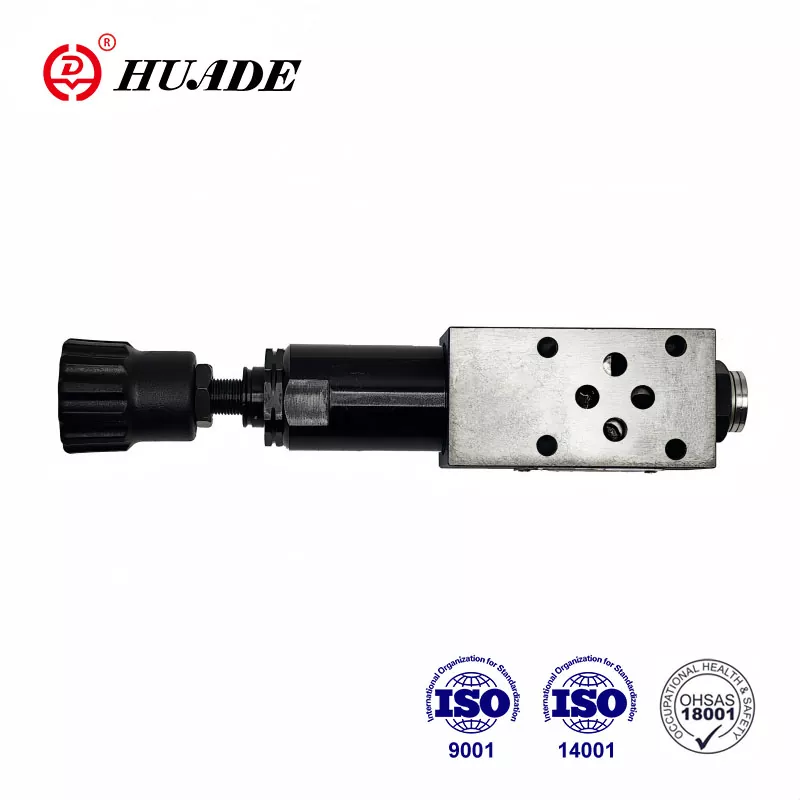

Réducteur de pression ZDR 6 D

Huade Hydraulic a été fondée en 1979. En introduisant la technologie de Rexroth, Huade Hydraulic est désormais devenu le fabricant hydraulique le plus puissant de Chine. Le réducteur de pression ZDR 6 D peut remplacer la même série de produits Rexroth. Il dispose de 3 éléments de réglage avec une conception en plaque sandwich. Par rapport à d'autres produits similaires, les réducteurs de pression Huade® ont des performances plus stables dans ce domaine. Huade Hydraulic se concentre sur l'aspect pratique tout en maintenant un certain niveau de qualité, afin que ses produits soient largement reconnus sur le marché à un prix inférieur.

Paramètre de produit du réducteur de pression ZDR 6 D

Caractéristique du produit et application du réducteur de pression ZDR 6 D

Caractéristiques:

▶ Conception de plaque à sandwich

▶ 4 niveaux de pression

▶ 3 éléments de réglage :

. Bouton rotatif

. Manchon avec six pans et capuchon de protection

. Bouton rotatif verrouillable avec échelle

▶ Réduction de pression dans les ports A, B ou P

▶ Clapet anti-retour, en option

▶ Schéma de raccordement selon DIN 24 340, forme A, ISO 4401 et CETOP - RP 121H

Application:

Le réducteur de pression de type ZDR 6 D est utilisé pour réduire la pression du système.

1. Coupe et symbole du réducteur de pression ZDR 6 D

Les réducteurs de pression du type ZDR 6 D.. sont des réducteurs de pression à 3 voies à commande directe en version à plaque sandwich avec fonction de décompression du côté secondaire. Le réducteur de pression se compose essentiellement d'un boîtier (1), du tiroir de commande (2), d'un ressort de compression (3) et de l'élément de réglage (4) ainsi que d'un clapet anti-retour en option.

La pression secondaire est réglée par l'élément de réglage de la pression (4).

Modèle "ZDR6DA"

Au repos, la vanne est normalement ouverte et le fluide peut s'écouler sans entrave du port A au port A1. La pression dans l'orifice A1 est simultanément présente via la conduite de commande au niveau de la zone du tiroir opposée au ressort de compression (3). Lorsque la pression dans l'orifice A1 dépasse le niveau de pression réglé au niveau du ressort de compression (3), le tiroir de commande (2) se met en position de commande contre le ressort de compression (3) et maintient constante la pression réglée dans l'orifice A1.

La pression de commande et l'huile de pilotage sont prélevées depuis l'orifice A1 via la conduite de commande.

Si la pression dans l'orifice A1 augmente encore en raison de forces extérieures, le tiroir de commande (2) est encore davantage rapproché du ressort de compression (3).

Cela provoque l'ouverture d'un chemin d'écoulement au niveau de l'orifice A1 à travers la plage de commande (9) sur le tiroir de commande (2) jusqu'au réservoir. Une quantité suffisante de liquide s'écoule ensuite vers le réservoir pour empêcher toute augmentation supplémentaire de la pression. La chambre à ressort (7) est toujours évacuée vers le réservoir à l'extérieur via un perçage (6) vers l'orifice T (Y).

Un raccord manomètre (8) permet de surveiller la pression secondaire au niveau de la vanne.

Il est uniquement possible d'installer un clapet anti-retour pour écoulement libre dans les orifices A1 à A dans la version « DA »

Modèles « DP » et « DB »

Dans le modèle « DP », la pression est réduite dans le port P1. La pression de commande et l'huile de pilotage sont prélevées en interne depuis l'orifice P1.

Dans le modèle « DB », la pression dans l'orifice P1 est réduite et l'huile de commande est prélevée dans l'orifice B.

Attention!

Dans le modèle DB, il faut s'assurer que la pression dans l'orifice B n'est pas supérieure à la pression de réglage lorsque le distributeur est en position P vers A. Sinon, la pression dans l'orifice A sera réduite.

structure du ZDR 6 DA1-40B

Symboles du ZDR 6 DP...-40B
