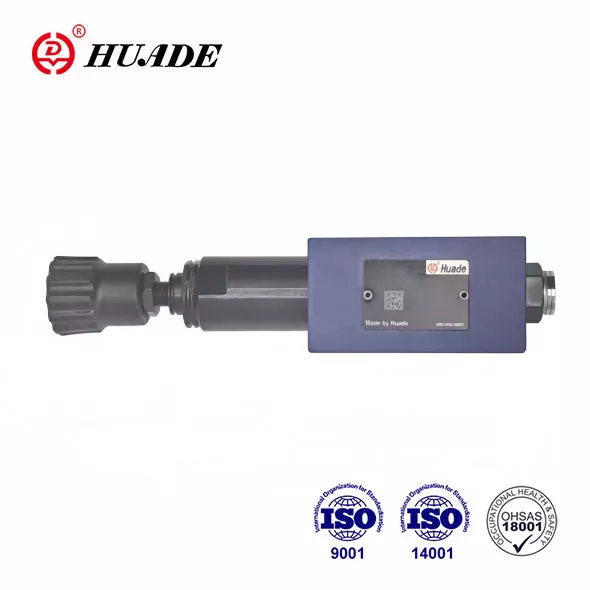

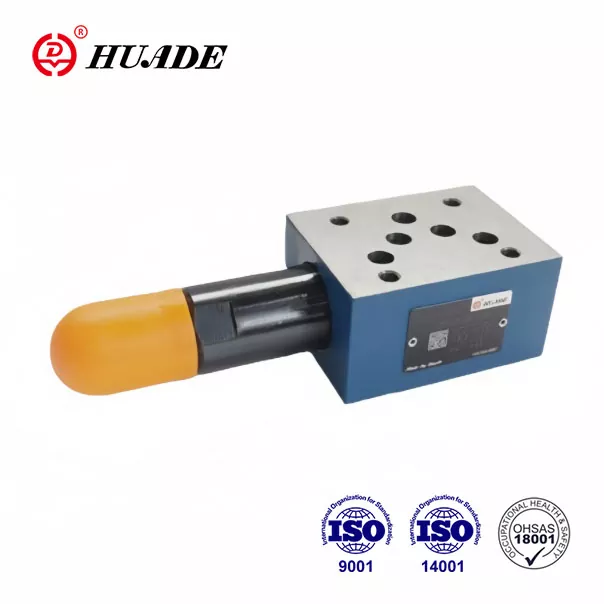

Les réducteurs de pression Huade® ZDR 10 D sont utilisés pour réduire la pression de divers systèmes hydrauliques. Ils sont entièrement conformes aux normes internationales. Huade Hydraulic a introduit la technologie avancée de Rexroth grâce à deux coopérations à long terme datant de 1979. Huade Hydraulic utilise pleinement les ressources nationales pour contrôler les coûts afin de fournir des produits hydrauliques à un prix raisonnable.
|
Poids (kg) |
environ 2,8 |
|
Fluide sous pression |
Huile minérale (pour joint NBR) ou ester de phosphate (pour joint FPM) |
|
Plage de température du fluide sous pression (℃) |
-30 à +80 |
|
Plage de viscosité (mm²/s) |
10~800 |
|
Degré de contamination des fluides |
recommander un filtre avec un taux de rétention minimum de β10 ≥ 75 |
|
Pression de fonctionnement maximale (entrée) (MPa) |
jusqu'à 31,5 |
|
Pression secondaire (sortie) (MPa) |
jusqu'à 2,5, jusqu'à 7,5, jusqu'à 15,0, jusqu'à 21,0 |
|
Port de contre-pression (MPa) |
jusqu'à16,0 |
|
Max.flow (L/min) |
80 |
Caractéristiques:
▶ Conception de plaque à sandwich
▶ Réduction de pression dans les ports A, B ou P
▶ 4 éléments de réglage
. Bouton rotatif
. Hex. vis à tête avec capuchon de protection
. Bouton rotatif verrouillable avec échelle
. Bouton rotatif avec échelle
▶ 4 niveaux de pression
▶ clapet anti-retour en option
▶ Schéma de raccordement selon DIN 24 340, forme A, ISO 4401 et CETOP - RP 121H
Application:
La vanne de type ZDR 10 D est utilisée pour réduire la pression du système.
1. Coupe et symbole du réducteur de pression ZDR 10 D
Le réducteur de pression type ZDR 10 D.. est une vanne à commande directe à 3 voies en version à plaque sandwich avec une fonction de décompression du côté secondaire.
Le réducteur de pression se compose essentiellement du boîtier (1), du tiroir de commande (2), d'un ressort de compression (3) et du réglage (4) ainsi que d'un clapet anti-retour en option.
La pression secondaire est réglée par l'élément de réglage de la pression (4).
Modèle 'OUI'
Au repos, la vanne est normalement ouverte et le fluide peut s'écouler sans entrave du port A1 au port A2. La pression dans l'orifice A2 est simultanément présente via la conduite de commande (5) au niveau de la zone du tiroir opposée au ressort de compression (3). Lorsque la pression dans l'orifice A2 dépasse le niveau de pression réglé au niveau du ressort de compression (3), le tiroir de commande (2) se met en position de commande contre le ressort de compression (3) et maintient constante la pression réglée dans l'orifice A2.
La pression de commande et l'huile de pilotage sont prélevées à l'orifice A2 via la conduite de commande (5).
Si la pression dans l'orifice A2 augmente encore en raison de forces extérieures, le tiroir de commande (2) est encore davantage rapproché du ressort de compression (3).
Cela provoque l'ouverture d'un chemin d'écoulement au niveau du port A2 via la plage de commande (5) sur le tiroir de commande (2) et le boîtier (1) vers le réservoir (port TB). Une quantité suffisante de liquide s'écoule ensuite vers le réservoir pour empêcher toute augmentation supplémentaire de la pression.
La chambre à ressort (7) est toujours évacuée vers le réservoir de l'extérieur via l'orifice TA.
Un raccord manomètre (8) permet de surveiller la pression secondaire au niveau de la vanne.
Il est uniquement possible de monter un clapet anti-retour pour écoulement libre dans les orifices A2 à A1 dans la version « DA ».
Modèles « DP » et « DB »
Dans le modèle « DP », la pression est réduite dans le port P1. La pression de commande et l'huile de pilotage sont prélevées en interne depuis l'orifice P1.
Dans le modèle « DB », la pression dans l'orifice P1 est réduite et l'huile de commande est prélevée dans l'orifice B.
Attention!
Lorsque le distributeur est en position de commutation P sur A, la pression dans l'orifice B ne doit pas dépasser la pression secondaire réglée. Sinon, la pression dans le port A sera réduite.
En cas d'utilisation sans distributeur, TA et TB doivent être interconnectés (par exemple dans la plaque de recouvrement).
structure du ZDR 10 DA1-50B/...YM
Symboles du ZDR 10 DP...-50B
