Lorsque vous travaillez avec des systèmes hydrauliques ou des conduites d'eau, le choix du bon clapet anti-retour peut faire la différence entre un fonctionnement fluide et des réparations coûteuses. Le clapet anti-retour galvanisé de type S est devenu un choix populaire pour de nombreuses applications industrielles, mais comprendre ce qui le différencie des autres options n'est pas toujours simple.

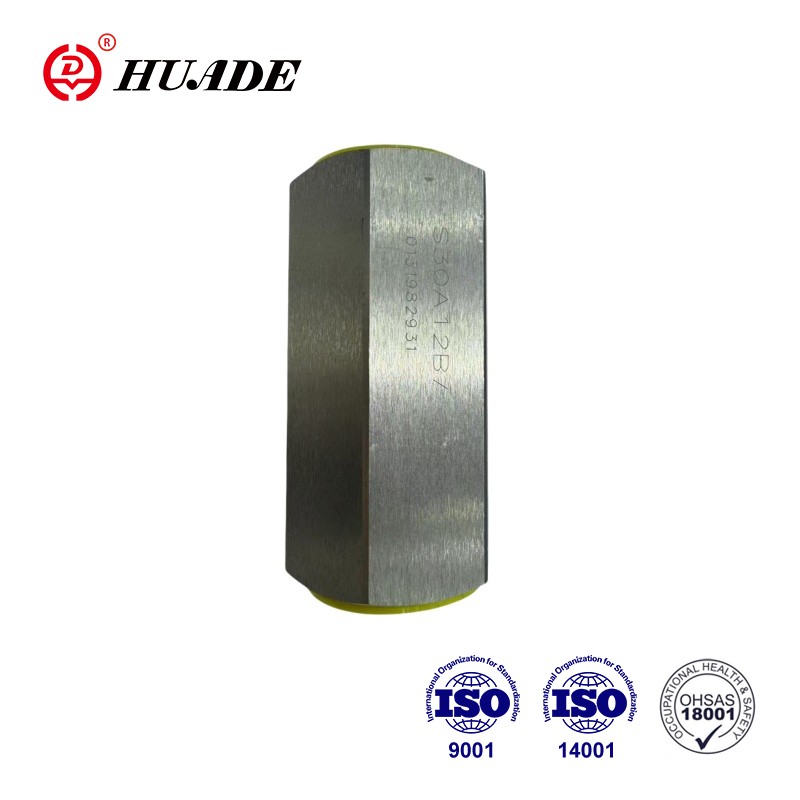

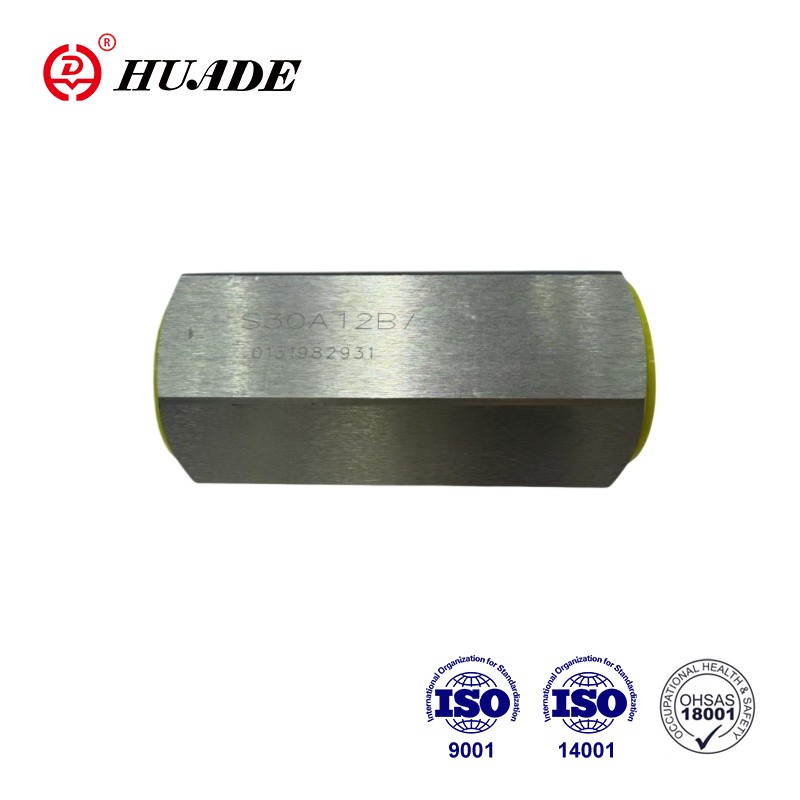

Qu'est-ce qu'un clapet anti-retour galvanisé de type S ?
Un clapet anti-retour galvanisé de type S est un dispositif de contrôle de débit unidirectionnel qui empêche le fluide de refluer dans votre système de tuyauterie. La partie « galvanisée » signifie que le corps de la vanne est recouvert d'un revêtement protecteur en zinc appliqué par galvanisation à chaud ou par galvanoplastie. Cette couche de zinc agit comme un bouclier contre la rouille et la corrosion, c'est pourquoi vous verrez souvent ces vannes dans les installations extérieures et les systèmes d'eau.
La désignation « Type S » peut signifier différentes choses selon qu'il s'agit d'un équipement hydraulique ou d'une plomberie standard. Dans les applications hydrauliques, le type S fait généralement référence à une conception à clapet ou à piston à ressort pouvant supporter des pressions allant jusqu'à 450 bars (environ 6 500 psi). Pour les travaux sur les pipelines, le S peut indiquer un clapet anti-retour à battant avec des raccords à souder ou une série spécifique d'un fabricant. Cette distinction est importante car les deux modèles fonctionnent de manière très différente.
Comment fonctionne le mécanisme de type S ?
La version hydraulique d'un clapet anti-retour galvanisé de type S utilise un piston à ressort qui glisse le long d'une ligne centrale. Lorsque la pression du fluide pousse suffisamment fort contre le piston, elle comprime le ressort et ouvre la vanne. Au moment où la pression chute ou tente de s'inverser, le ressort ramène le piston dans son siège, créant ainsi un joint étanche. Cela se produit rapidement, ce qui permet d’éviter les coups de bélier (ces bruits de claquements forts que l’on entend parfois dans les tuyaux).
Le pipeline de type S, quant à lui, comporte généralement un disque ou un volet qui pivote sur une charnière. La gravité et le flux vers l'avant poussent le disque pour l'ouvrir et lorsque le flux s'arrête, le disque retombe en place. Cette conception gère bien les tuyaux de plus grande taille et ne craint pas les particules solides dans l'eau, mais elle se ferme plus lentement que le type à piston. Le choix entre ces deux éléments affecte les performances de votre clapet anti-retour galvanisé de type S dans des conditions réelles.
Comprendre le revêtement galvanisé
Le processus de galvanisation consiste à plonger des pièces en acier dans du zinc fondu à environ 840°F. Cela crée plusieurs couches : une couche interne en alliage zinc-fer qui adhère étroitement à l'acier, et une couche externe en zinc pur qui résiste à l'exposition environnementale. Lorsque cette couche externe se corrode, elle protège l’acier situé en dessous grâce à un processus appelé protection sacrificielle.
La galvanisation à chaud produit généralement une épaisseur de revêtement de 45 à 85 microns, qui peut durer plus de 50 ans dans des conditions atmosphériques normales. Le clapet anti-retour galvanisé Type S bénéficie de cette protection longue durée, notamment lorsqu'il est installé en extérieur ou dans des bâtiments non chauffés. Cependant, le revêtement de zinc a des limites de température. Une exposition continue au-dessus de 200°C (392°F) endommagera le revêtement, et au-dessus de 250°C, le zinc commence à se décoller de l'acier. Cela signifie que votre clapet anti-retour galvanisé de type S fonctionne mieux dans les systèmes traitant des fluides froids à chauds, et non dans de la vapeur ou de l'huile hydraulique à haute température.
Spécifications de pression et de débit
Un clapet anti-retour hydraulique galvanisé typique de type S peut gérer des pressions de service de 35 à 40 MPa en fonction de la taille de l'orifice. Les tailles plus petites (6 mm à 15 mm) coûtent généralement 40 MPa, tandis que les tailles plus grandes (20 mm à 30 mm) peuvent être limitées à 35 MPa. Les débits maximaux vont de 15 à 300 litres par minute, ce qui couvre la plupart des équipements hydrauliques mobiles et des machines industrielles.
La pression de craquage (la pression minimale nécessaire pour ouvrir la vanne) est un autre chiffre important. Pour la plupart des conceptions de type S, cette valeur varie de 0 à 0,6 MPa. Une pression de craquage plus faible signifie que la vanne s'ouvre plus facilement, ce qui réduit les pertes d'énergie dans votre système. Cependant, un réglage trop bas peut faire flotter la vanne lorsque le débit fluctue. Votre clapet anti-retour galvanisé de type S doit correspondre à la pression de fonctionnement minimale de votre système pour éviter ce problème.
La résistance à l'écoulement dans la conception de type S est supérieure à celle d'un clapet anti-retour à battant car le fluide doit pousser le piston vers le haut contre la tension du ressort. Cela crée une chute de pression similaire à celle que vous verriez dans une vanne à soupape. Pour les applications à haut débit où la chute de pression compte beaucoup, vous souhaiterez peut-être calculer si un type S est le bon choix ou si un contrôle d'oscillation fonctionnerait mieux.
Considérations relatives à la température pour les vannes galvanisées
La plage de température d'un clapet anti-retour galvanisé de type S s'étend généralement de -20°C à 80°C pour le fluide à l'intérieur. La température ambiante doit rester entre -20°C et 50°C. Ces limites proviennent à la fois du revêtement de zinc et des matériaux d'étanchéité utilisés à l'intérieur de la vanne.
Lorsque les températures dépassent continuellement 200°C, le revêtement de zinc commence à se dégrader. De courtes expositions jusqu'à 350 °C peuvent ne pas provoquer de défaillance immédiate, mais des cycles répétés à des températures élevées réduiront certainement la durée de vie de la vanne. Si votre système fait régulièrement couler de l'eau chaude à plus de 180 °F, vous devriez probablement envisager des options en acier inoxydable au lieu d'un clapet anti-retour galvanisé de type S.
Les températures froides sont généralement moins problématiques pour le revêtement galvanisé lui-même, mais il faut faire attention à la formation de glace dans les systèmes d'eau. Le corps de la vanne peut se fissurer si l'eau à l'intérieur gèle et se dilate. Une bonne hivernage ou l’utilisation de mélanges de glycol permet d’éviter ce problème dans les systèmes saisonniers.
Où le clapet anti-retour galvanisé de type S fonctionne le mieux
Les systèmes de protection incendie constituent une application majeure des clapets anti-retour galvanisés. Les certifications UL et FM requises pour les clapets anti-retour des services d'incendie spécifient souvent une construction en fonte galvanisée ou en fonte ductile. Une conception de type S dans ces systèmes empêche le reflux des colonnes montantes de gicleurs d'incendie et garantit que l'eau est toujours disponible en cas de besoin. Le revêtement galvanisé offre des décennies de protection, même dans les salles de vannes humides ou les installations extérieures.
Les systèmes d’irrigation bénéficient également des installations de clapet anti-retour galvanisé de type S. Les stations de pompage agricoles, les systèmes d'eau des terrains de golf et les réseaux d'irrigation municipaux utilisent tous des clapets anti-retour pour maintenir l'amorçage des conduites de pompe et empêcher le reflux. Le revêtement de zinc résiste mieux à l’exposition aux engrais et aux minéraux présents dans l’eau d’irrigation que l’acier nu, mais pas aussi bien que l’acier inoxydable.
Les équipements hydrauliques mobiles tels que les excavatrices, les grues et les machines agricoles utilisent généralement la version hydraulique haute pression d'un clapet anti-retour galvanisé de type S. Ces clapets protègent les pompes et les moteurs hydrauliques des pics de pression lorsque la machine s'arrête ou lorsque les charges se déplacent soudainement. La conception compacte s'adapte aux espaces restreints et la finition galvanisée résiste à la rouille due à l'exposition à la pluie et à la boue sur les chantiers.
Les systèmes municipaux de distribution d'eau utilisent parfois des clapets anti-retour à battant galvanisés plus grands (que certains fabricants pourraient appeler Type S) dans les stations de pompage et aux limites des zones de pression. Ces installations empêchent l'eau de refluer à travers les pompes lorsqu'elles s'arrêtent, protégeant ainsi l'équipement et maintenant des zones de pression appropriées dans le réseau de distribution.
Meilleures pratiques d'installation
L'installation correcte d'un clapet anti-retour galvanisé de type S commence par la confirmation du sens d'écoulement. Chaque clapet anti-retour comporte une flèche moulée ou estampée sur le corps indiquant dans quel sens le fluide doit s'écouler. L'installer à l'envers signifie que la vanne reste fermée tout le temps, bloquant complètement votre système.
La vanne peut être installée dans n'importe quelle orientation (horizontale, verticale ou inclinée), mais une installation verticale avec débit ascendant est souvent préférée pour la conception de type S car la gravité aide le piston à s'asseoir correctement lors de la fermeture. Dans les conduites horizontales, assurez-vous qu'il y a un support adéquat des deux côtés de la vanne pour empêcher la contrainte du tuyau de se transférer au corps de la vanne.
Les raccords filetés nécessitent un produit d'étanchéité approprié, mais évitez de mettre du ruban adhésif ou du composé à l'intérieur de la vanne, car ils pourraient interférer avec les pièces mobiles. Pour les installations de clapet anti-retour galvanisé fileté de type S, utilisez du ruban PTFE ou un adhésif pour tuyau compatible avec votre fluide. Ne serrez pas trop les raccords filetés car cela pourrait fissurer le corps de la vanne, en particulier avec une construction en fonte.
Les raccords à bride nécessitent un couple de serrage uniforme suivant un motif en étoile pour garantir un bon positionnement du joint. La finition galvanisée sur les faces des brides doit être suffisamment lisse pour l'étanchéité du joint, mais une galvanisation grossière peut nécessiter un léger ponçage avant l'assemblage. Vérifiez la compatibilité du matériau de votre joint avec le fluide et la température de fonctionnement de votre clapet anti-retour galvanisé Type S.
Exigences d'entretien
Une inspection régulière garantit le fonctionnement fiable de votre clapet anti-retour galvanisé de type S. Pendant les six premiers mois suivant l’installation, des contrôles mensuels permettent de détecter rapidement tout problème d’installation. Ensuite, des inspections trimestrielles suffisent généralement pour la plupart des applications. Lors des inspections, recherchez des signes de fuite autour du corps de la vanne, des bruits inhabituels pendant le fonctionnement ou des changements dans la pression du système qui pourraient indiquer des problèmes de vanne.
Les parties internes d'un clapet anti-retour galvanisé de type S peuvent être encrassées par des débris provenant du système de tuyauterie. L'installation d'une crépine ou d'un filtre en amont (une filtration de 15 microns est recommandée pour les applications hydrauliques) empêche les particules solides de coincer le piston ou de s'accumuler sous le siège de la vanne. Ce simple ajout peut prolonger considérablement la durée de vie de la vanne et réduire les besoins de maintenance.
Si vous remarquez des coups de bélier ou des bruits de fermeture forts, la vanne est peut-être surdimensionnée pour votre débit ou la pression de craquage est peut-être réglée trop bas. Le réglage de la précharge du ressort (si la conception de votre vanne le permet) ou le remplacement de la vanne par une taille différente peuvent résoudre ces problèmes. Une fuite persistante au-delà du siège de soupape signifie généralement que des débris sont coincés sur la surface d'étanchéité ou que le siège est usé et doit être remplacé.
Le revêtement galvanisé externe nécessite un entretien minimal, mais si vous voyez de la rouille blanche (tache de stockage humide) se former sur la surface, essuyez-la et laissez la vanne sécher complètement. Ce produit de corrosion blanc est de l'oxyde de zinc et, même s'il semble mauvais, il protège en réalité l'acier situé en dessous. La véritable corrosion jusqu'au métal de base apparaît sous la forme de rouille rouge ou brune et indique que le revêtement de zinc a échoué à cet endroit.
Comparaison des options de matériaux
Lorsque vous décidez entre un clapet anti-retour galvanisé de type S et d'autres matériaux, le coût et la résistance à la corrosion sont les principaux facteurs. L’acier galvanisé se situe à mi-chemin : il coûte environ 40 % moins cher que l’acier inoxydable mais offre une bien meilleure protection contre la corrosion que l’acier au carbone nu ou la fonte.
Les clapets anti-retour en acier inoxydable (généralement de qualité 316 ou 304) offrent la meilleure résistance à la corrosion, en particulier dans les environnements d'eau salée ou chimiques. Ils supportent des températures plus élevées sans endommager le revêtement et durent plus longtemps dans des conditions difficiles. Cependant, l'acier inoxydable coûte 2,5 à 5 fois plus cher qu'un clapet anti-retour galvanisé de type S. Pour les projets soucieux de leur budget en eau douce ou dans des environnements industriels doux, l'option galvanisée est plus logique financièrement.
Les clapets anti-retour en bronze fonctionnent bien dans la plomberie résidentielle et là où des températures plus élevées sont nécessaires, mais ils sont limités à des pressions inférieures à celles d'un clapet anti-retour galvanisé de type S. La capacité de 450 bars de la conception hydraulique de type S dépasse de loin ce que le bronze peut gérer. Le bronze coûte également plus cher par vanne, mais pas autant que l'acier inoxydable.
Les clapets anti-retour en acier nu ou en fonte coûtent moins cher au départ mais nécessitent une peinture ou une autre protection dans les environnements corrosifs. Les coûts de maintenance et la durée de vie plus courte compensent généralement les économies initiales. Un clapet anti-retour galvanisé de type S offre une meilleure valeur à long terme dans la plupart des situations où une résistance extrême à la corrosion n'est pas requise.
Problèmes courants et solutions
Des vibrations ou des battements se produisent lorsque la vanne s'ouvre et se ferme rapidement en raison de fluctuations de pression proches du seuil de pression de fissuration. Ce problème se produit souvent lorsqu'un clapet anti-retour galvanisé de type S est surdimensionné par rapport au débit réel. La solution consiste soit à installer une vanne plus petite, soit à augmenter le réglage de la pression de craquage si la conception de votre vanne permet un réglage. Dans certains cas, l’ajout d’un petit orifice ou d’une restriction de débit en aval peut stabiliser le modèle d’écoulement.
Les coups de bélier se manifestent par de forts bruits de claquement lorsque la vanne se ferme brusquement. La conception du piston de type S gère généralement mieux cela que les chèques à bascule, car la fermeture à ressort se produit rapidement et en douceur. Si un coup de bélier persiste, vous aurez peut-être besoin d'une vanne différente avec des caractéristiques de fermeture plus lentes ou de l'ajout d'un dispositif antibélier dans le système. Un support adéquat des tuyaux contribue également à minimiser le bruit et le stress dus aux coups de bélier.
Une fuite au-delà du siège du clapet permet un flux inverse, ce qui va à l'encontre de l'objectif même d'un clapet anti-retour. De petites quantités de fuite (moins de 0,25 cm³/min ou environ 5 gouttes par minute) correspondent aux spécifications acceptables pour la plupart des conceptions de clapets anti-retour galvanisés de type S. Une fuite excessive signifie généralement que des débris se sont logés dans le siège, que les surfaces d'étanchéité sont usées ou que le ressort est affaibli. Le nettoyage ou le remplacement des composants internes résout la plupart des problèmes de fuite.
Une fuite externe autour du corps ou des connexions indique une défaillance du joint ou un boîtier fissuré. Le serrage des boulons peut arrêter les suintements mineurs, mais si la fuite persiste, vous devrez démonter la vanne, inspecter les surfaces d'étanchéité et remplacer les joints. Les fissures dans le corps de la vanne nécessitent un remplacement complet de la vanne car l'intégrité structurelle est compromise.
Options de marché et fournisseurs
Plusieurs grands fabricants produisent des modèles de clapets anti-retour galvanisés de type S pour différents marchés. Bosch Rexroth, Parker Hannifin et PONAR Wadowice proposent des versions hydrauliques de précision offrant les capacités haute pression et les dimensions compactes nécessaires aux équipements mobiles et aux machines industrielles. Ces sociétés fournissent des données techniques détaillées et peuvent vous aider à sélectionner les vannes appropriées pour les applications hydrauliques exigeantes.
Pour les applications d'eau et de plomberie, des sociétés comme Watts (y compris leur marque Ames), Mueller et divers fabricants chinois (FCV, Dervos, Neway) produisent des clapets anti-retour galvanisés qui peuvent être désignés comme Type S ou des codes de série similaires. Ces vannes répondent généralement aux normes ANSI/AWWA pour le service d'eau et sont accompagnées des certifications appropriées pour la protection contre les incendies ou l'utilisation de l'eau potable, le cas échéant.
Les prix varient considérablement en fonction de la taille, de la pression nominale et des certifications. Les petites unités de clapet anti-retour hydrauliques galvanisées de type S (orifices de 6 mm à 15 mm) peuvent coûter moins de 100 $, tandis que les modèles certifiés pour les pompiers de 4 pouces coûtent entre 800 $ et 900 $. Les grandes unités à bride de 12 pouces peuvent dépasser 5 000 $, en particulier avec les homologations UL ou FM. Les coûts de certification et les exigences de test augmentent considérablement le prix par rapport aux vannes industrielles non certifiées.
Lorsque vous recherchez un clapet anti-retour galvanisé de type S, demandez-vous si vous avez besoin d'un distributeur avec un inventaire local pour une livraison rapide ou si vous pouvez commander directement auprès des fabricants pour obtenir de meilleurs prix sur de plus grandes quantités. La qualité du support technique est également importante, en particulier pour les applications hydrauliques où une sélection appropriée affecte les performances du système et la protection des équipements.
Faire le bon choix
Le choix d'un clapet anti-retour galvanisé de type S est judicieux lorsque vous avez besoin d'une bonne protection contre la corrosion à un prix raisonnable dans des systèmes fonctionnant en dessous de 200°C avec une exposition chimique modérée. La capacité haute pression de la conception hydraulique de type S convient aux équipements mobiles et aux machines industrielles où l'espace est restreint et où les pics de pression sont fréquents. Pour les systèmes d'eau, le revêtement galvanisé offre des décennies de service dans des applications allant de l'irrigation à la protection incendie.
Cependant, un clapet anti-retour galvanisé de type S n'est pas toujours la meilleure option. Les systèmes à haute température au-dessus de 180 °F en fonctionnement continu doivent utiliser de l'acier inoxydable. Les applications en eau salée ou en produits chimiques hautement corrosifs bénéficient également du passage à l'acier inoxydable malgré son coût plus élevé. Les tuyaux de très grande taille (plus de 12 pouces) pourraient mieux fonctionner avec des clapets battants à revêtement époxy ou en acier inoxydable plutôt qu'avec des modèles galvanisés de type S.
Les facteurs clés dans votre décision doivent être la pression de fonctionnement, la plage de température, la compatibilité des fluides et l'exposition environnementale. Faites correspondre les spécifications de la vanne aux exigences réelles de votre système plutôt que de trop spécifier des conditions qui ne se produiront pas. Un clapet anti-retour galvanisé de type S correctement sélectionné fournira des années de service fiable avec un minimum d'entretien, protégeant vos pompes et équipements tout en respectant le budget de votre projet.
Comprendre ce que signifie le type S dans votre contexte spécifique (piston hydraulique ou clapet anti-retour de pipeline) vous permet de garantir que vous obtenez la vanne adaptée à votre application. En cas de doute, consultez le fabricant ou un distributeur qualifié qui pourra examiner les paramètres de votre système et recommander la configuration de vanne appropriée. Prendre le temps de faire le bon choix dès maintenant évite des erreurs coûteuses et des temps d'arrêt ultérieurs.
