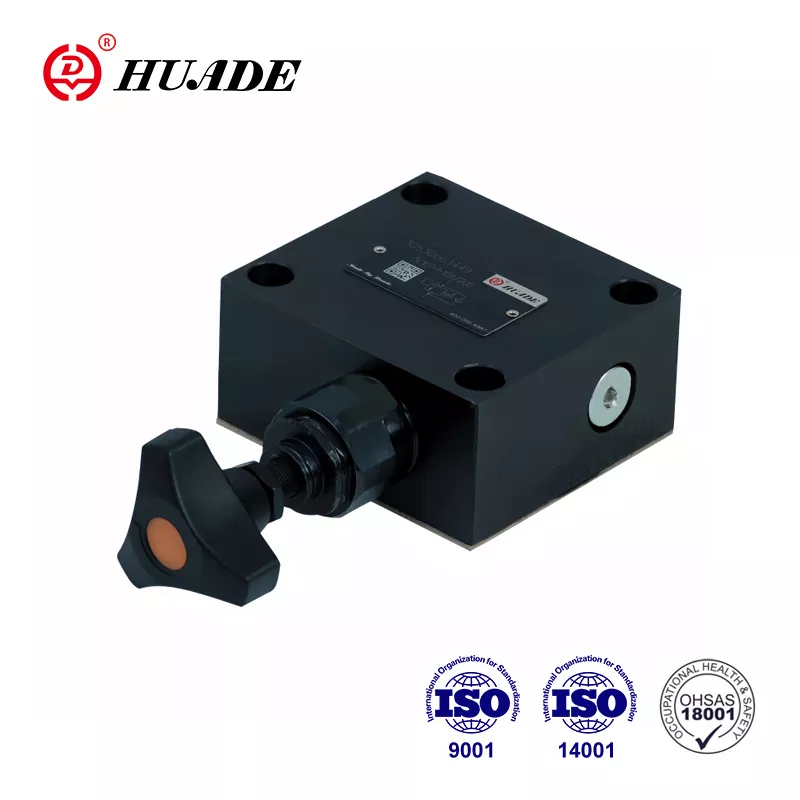

Vérifier le type de mètre DC 20p

• Caractéristiques du produit: conception de la vanne PopPet à fonctionnement direct, sous-plaque et options de montage de tuyaux, 5 plages de pression réglables avec plusieurs éléments de réglage
• Spécifications: pression de fonctionnement jusqu'à 31,5 MPa, capacité d'écoulement 45-330 L / min, pression de fissuration jusqu'à 0,05 MPa, plage de taille 6-30
• Applications: Contrôle de sécurité du système hydraulique, empêchant le cylindre / moteur RUNAWAY à partir de charges négatives, protection anti-vanne

envoyer une demande Téléchargement PDF

Description du produit

Toutes les soupapes CC Check-Q-Meter sont garanties pendant un an. Pendant la période de garantie, il est libre de le réparer. L'usine a introduit plus de 750 équipements de production les plus avancés pour garantir la qualité du produit. Les vannes Huad® Check- Q-Metter sont venues aux normes internationales. La qualité est comparable aux marques de premier niveau telles que Rexroth. L'usine a dépassé les trois principaux certifications du système national de gestion de la qualité, de la santé et de la sécurité en matière de qualité et du travail. Huade Hydraulic est un leader de l'industrie hydraulique chinoise et coopère avec de nombreuses grandes entreprises publiques en Chine.

Paramètre de produit de Check-Q-Metter Type DC 20P

Liquide de pression	Huile minérale (pour le sceau NBR) ou ester phosphate (pour le sceau FPM)
Plage de température de liquide de pression (℃)	-30 à +80
Plage de viscosité (mm ² / s)	10 ~ 800
Taille	6	10	15	20	25	30
Pression de fonctionnement: ports A et B (MPA)	Jusqu'à 31,5
Pression de fissuration (MPA)	jusqu'à 0,05
Flux, max (l / min)	45	110	230		330
Degré de contamination par fluide (㎛)	Le degré maximal permis de contamination du liquide est à NAS 1638, classe 9. β10 ≥75

Fonctionnalité du produit et application de Check-Q-Meter Type DC 20P

Caractéristiques:

▶ Pour le montage des sous-plaques

▶ Pour les connexions de tuyaux

▶ 5 plages de pression

▶ 3 Éléments de réglage:

. Bouton rotatif

. Manche avec hexagone et capuchon de protection

. Bouton rotatif verrouillable avec échelle

Application:

Les mètres de contrôle DC peuvent être utilisés dans les systèmes hydrauliques pour prévenir les charges négatives provoquant des cylindres ou des moteurs hydrauliques «s'enfuir». Ils peuvent également agir comme des vannes anti-burst.

SECTION ET SYMBOLE DE CHECK-Q-METER TYPE DC 20P

Les vannes de contrôle-Q-Meter Type DC 20P sont composées du boîtier (1) de la vanne POPPET à fonctionnement direct (2) et du clapet anti-retour (3).

structure

Symboles
