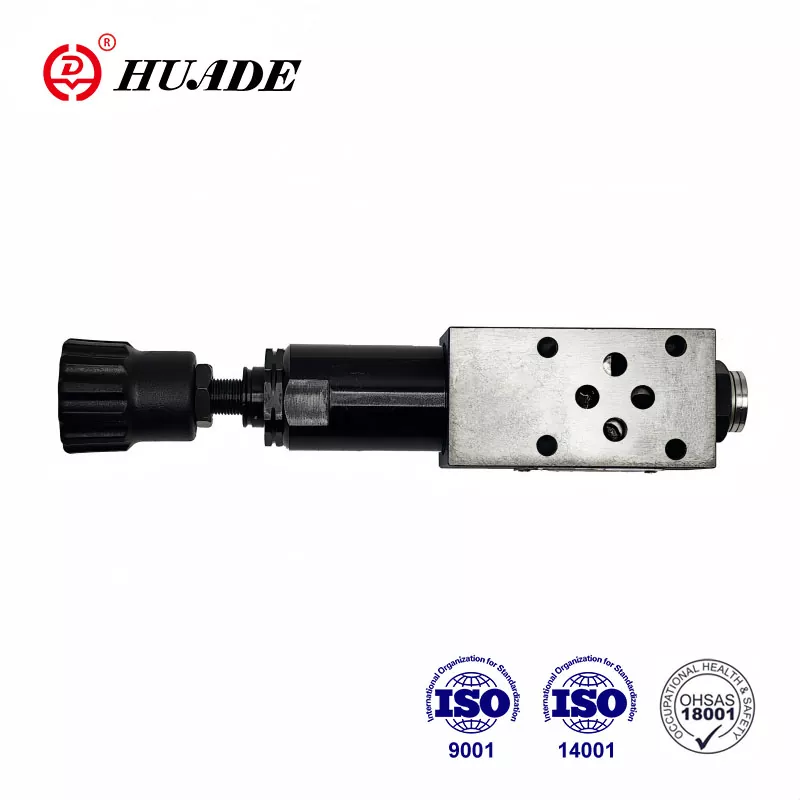

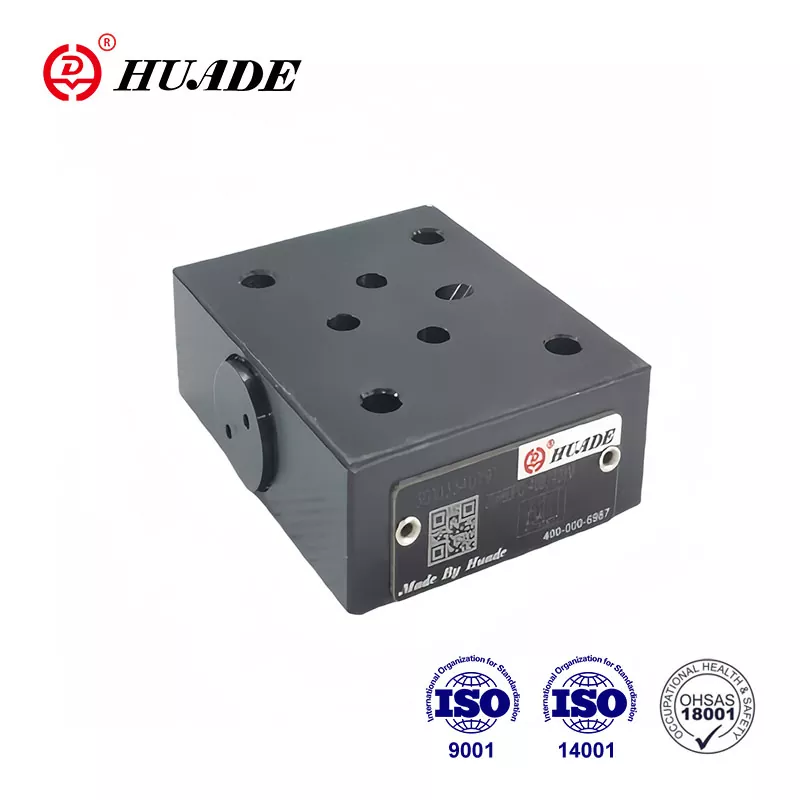

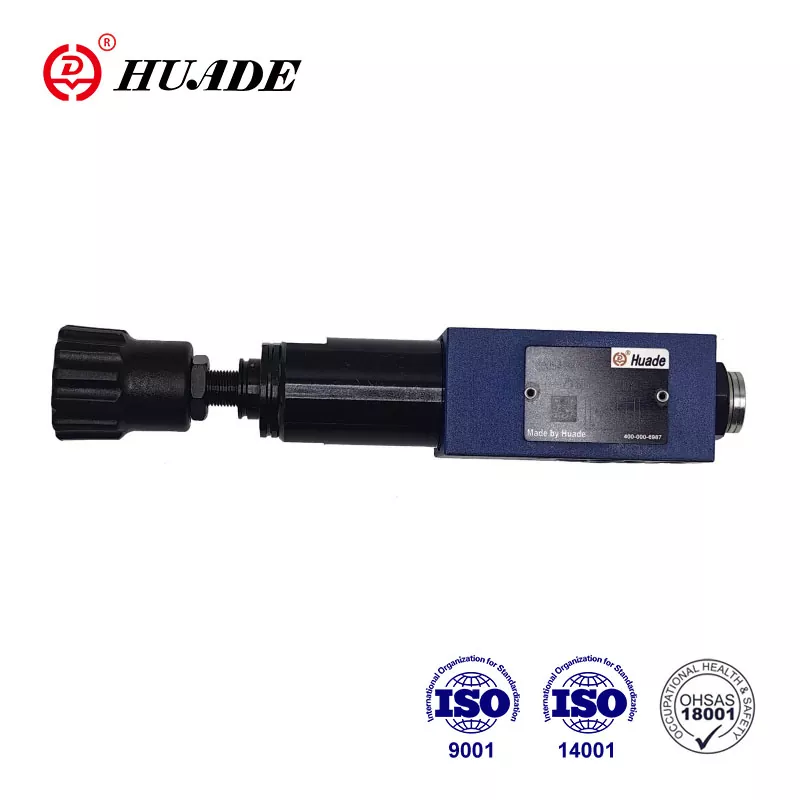

Les réducteurs de pression Huade® ont toujours été conformes aux normes internationales. Huade Hydraulic utilise pleinement les ressources nationales abondantes pour contrôler les coûts afin de fournir des produits hydrauliques à un prix raisonnable. Le réducteur de pression ZDR 6 DP0 peut être utilisé pour réduire la pression des systèmes hydrauliques.
|
Fluide sous pression |
Huile minérale (pour joint NBR) ou ester de phosphate (pour joint FPM) |
|
Plage de température du fluide sous pression (℃) |
-30 à +80 |
|
Plage de viscosité (mm²/s) |
10~800 |
|
Degré de contamination des fluides |
recommander un filtre avec un taux de rétention minimum de β10 > 75 |
|
Max. port de pression de service P (MPa) |
jusqu'à 30 |
|
Pression secondaire (sortie) (MPa) |
jusqu'à 4 |
|
Orifices de contre-pression T(Y) (MPa) |
jusqu'à 16 |
|
Débit maximum (L/min) |
jusqu'à 7 |
Caractéristiques:
▶ Conception de plaque à sandwich
Application:
La vanne de type ZDR 6 DPO est utilisée pour réduire la pression du système.
Les réducteurs de pression du type ZDR 6 DPO...40B/40YM sont des réducteurs de pression en version à plaque sandwich. La vanne se compose essentiellement d'un boîtier (1), d'un tiroir de commande (2), d'un siège de ressort de compression (3) et d'un ressort de compression (4).
Au repos, la vanne est normalement ouverte et le fluide peut s'écouler sans entrave du port P au port P1. La pression dans l'orifice P1 est en même temps présente dans la zone du tiroir opposée au ressort de compression (4). Lorsque la pression dans l'orifice P1 dépasse le niveau de pression réglé au
ressort de compression (4), le tiroir de commande (2) se déplace en position de commande contre le ressort de compression (4) et maintient constante la pression de réglage dans l'orifice P1.
Si la pression dans l'orifice P1 augmente encore en raison de forces extérieures, le tiroir de commande (2) est encore davantage rapproché du ressort de compression (4).
Une quantité suffisante de liquide s'écoule ensuite vers le réservoir pour empêcher toute augmentation supplémentaire de la pression. La chambre à ressort est toujours vidangée vers le réservoir à l'extérieur via un perçage vers l'orifice T (Y).
structure du ZDR 6 DPO...-40B
Symboles du ZDR 6 DPO...-40B
