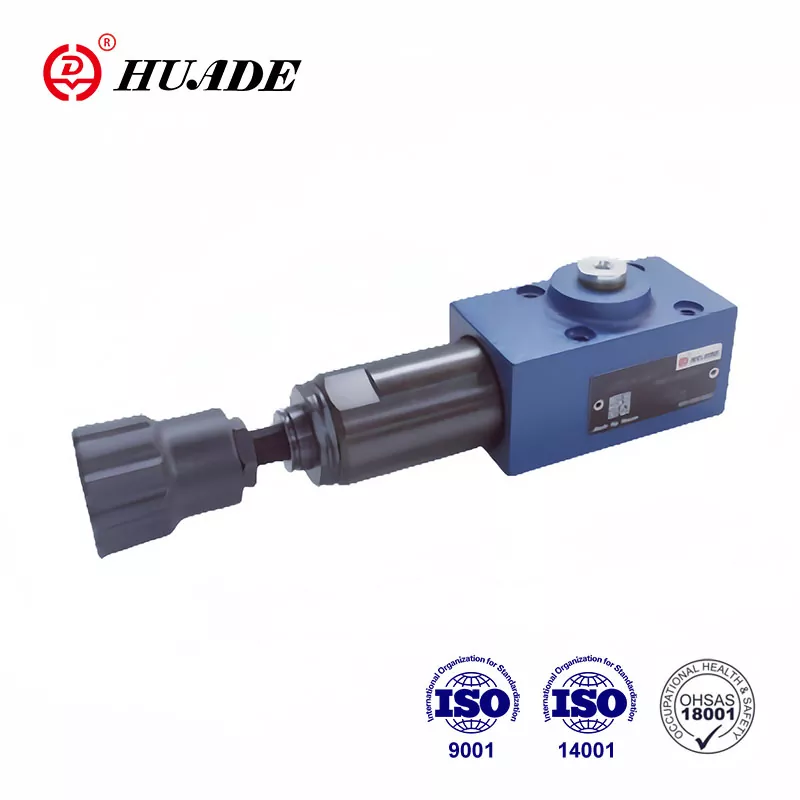

La vanne de type DZ 6 DP est une vanne séquentielle à commande directe. Grâce à deux coopérations approfondies et à long terme avec Rexroth, les vannes de pression hydrauliques Huade® peuvent égaler Rexroth en termes de performances. Cette vanne de séquence de pression peut être largement utilisée dans le système hydraulique des machines de levage et de transport, des machines de construction, des véhicules industriels, des machines-outils, des navires, de la métallurgie et d'autres équipements.
|
Données techniques |
|
|
Pression d'entrée, port P, B (X） (MPa) |
jusqu'à 31,5 |
|
Pression de sortie, port A (MPa) |
à 21,0 |
|
Contre-pression, port T (MPa) |
à 16,0 |
|
Débit max. admissible (L/min) |
à 60 |
|
Fluides |
Huile minérale (pour joint NBR) ou ester phosphaté (pour joint FPM) |
|
Plage de viscosité (mm²/s) |
10~800 |
|
Plage de température du fluide (℃) |
-30 à +80 |
|
Propreté des fluides (euh) |
Propreté du fluide Degré maximal admissible de contamination du fluide selon NAS 1638 Classe 9 |
|
Débit maximum (L/min) |
jusqu'à 60 |
Caractéristiques:
▶ Pour montage sur embase
▶ 5 niveaux de pression
▶ 4 éléments de réglage :
. Bouton rotatif
. Vis à tête hexagonale et capuchon de protection,
Bouton rotatif verrouillable avec échelle
Bouton rotatif avec échelle
▶ Clapet anti-retour, en option
▶ Schéma de montage selon DIN 24 340, forme A, ISO 4401 et CETOP - RP 121H
Application:
La vanne séquentielle de pression DZ 6 DP est utilisée pour le raccordement en fonction de la pression d'un deuxième système.
Le réglage de la pression de séquence s'effectue via l'élément de réglage (4).
Le ressort (3) maintient le tiroir de commande (2) en position neutre, la vanne est bloquée. La pression dans le canal P est présente au niveau de la surface du tiroir de commande (2) opposée au ressort (3) via la conduite de commande (6).
Si la pression dans le canal P atteint la valeur réglée du ressort (3), le tiroir de commande (2) est déplacé vers la gauche et la connexion P vers A est ouverte. Le système du canal A est connecté sans qu'une diminution de pression ne tombe dans le canal P.
Le signal de commande provient de l'intérieur via la ligne de commande (6) du canal P ou de l'extérieur via le port B (X).
En fonction de l'utilisation de la vanne, la vidange de l'huile de fuite se fait à l'extérieur via l'orifice T(Y) ou à l'intérieur via A.
structure du DZ 6 DP 1 -50B
Symboles du DZ 6 DP-10B
