Lorsque les systèmes hydrauliques doivent maintenir la pression sans fuite, la plaque sandwich pour clapet anti-retour Z2S 10 devient un composant essentiel. Ce clapet anti-retour piloté de Bosch Rexroth est un choix fiable dans le domaine de l'hydraulique industrielle depuis des années, et comprendre son fonctionnement peut vous aider à prendre de meilleures décisions pour votre équipement.
Ce qui rend le Z2S 10 différent
Le Z2S 10 n’est pas qu’un simple clapet anti-retour. Il s'agit d'une conception pilotée qui se situe entre les composants hydrauliques dans ce que les ingénieurs appellent une configuration à plaques sandwich. Cela signifie que vous pouvez l'empiler directement entre d'autres vannes ou actionneurs sans avoir besoin de tuyauterie ou de supports de montage supplémentaires. La vanne bloque complètement le flux dans une direction tout en permettant une libération contrôlée en cas de besoin via un signal pilote.
La conception utilise deux parties principales travaillant ensemble. Un tiroir de commande répond à la pression pilote et une vanne à siège sphérique assure la fonction de blocage proprement dite. Lorsque la pression pilote atteint l'orifice X ou Y, le tiroir se déplace et ouvre le siège de la bille, permettant au fluide de s'écouler vers l'arrière. Sans ce signal pilote, la plaque sandwich du clapet anti-retour Z2S 10 maintient le circuit verrouillé de manière étanche et sans fuite.
Des spécifications techniques qui comptent
Comprendre les chiffres derrière le Z2S 10 vous aide à savoir s'il correspond à votre système. Cette vanne gère des pressions allant jusqu'à 315 bars, ce qui couvre la plupart des applications industrielles. La capacité de débit atteint 120 litres par minute, adaptée aux actionneurs de taille moyenne à grande. La pression de craquage dans le sens d'écoulement libre est disponible en quatre options : 1,5, 3, 6 ou 10 bars. Vous choisissez la version en fonction de la contre-pression dont votre système a besoin.
La plage de température compte également. Les joints NBR standard fonctionnent de -30°C à +80°C, tandis que les joints FKM résistent à -20°C à +80°C mais offrent une meilleure compatibilité avec les fluides hydrauliques biodégradables. La vanne pèse environ 3 kilogrammes et se monte dans n'importe quelle position, bien que l'empilage vertical fonctionne mieux pour la plupart des installations.
La propreté du fluide est essentielle pour la plaque sandwich du clapet anti-retour Z2S 10. Le fabricant recommande un niveau de propreté ISO 4406 de 20/18/15 ou supérieur. L'huile sale fait coller les pièces internes, entraînant un dysfonctionnement. L'installation d'une filtration appropriée évite ces problèmes et prolonge la durée de vie de la vanne.
Comment fonctionne l’opération pilote
La fonction pilotée distingue cette vanne des clapets anti-retour de base. Dans une configuration typique, vous connectez le port A1 à votre actionneur et A2 à votre vanne de commande directionnelle. Le flux se déplace librement de A1 à A2 lorsque la pression dépasse le réglage de pression de fissuration. Mais lorsque vous essayez de pousser le fluide vers l’arrière de A2 vers A1, le siège de la bille le bloque complètement.
Pour libérer la pression emprisonnée, vous appliquez une pression pilote au port X. Cette pression pilote peut être assez faible, souvent seulement 1,5 à 10 bars selon votre configuration. Le tiroir de commande se déplace, ouvrant mécaniquement la vanne à siège sphérique. Le fluide peut désormais revenir du côté de l'actionneur à travers la vanne. Ce déclenchement contrôlé évite les chocs et les bruits dans votre circuit hydraulique.
La fonction de pré-ouverture dans les versions standard signifie que la vanne commence à s'ouvrir légèrement avant que la pleine pression de pilotage n'arrive. Cette action progressive adoucit la transition de pression. Certaines versions comme le SO41 éliminent la pré-ouverture pour les applications où vous souhaitez un contrôle plus précis, bien que cela puisse créer plus de bruit lors de la commutation.
Détails d'installation et de montage
Le montage de la plaque sandwich pour clapet anti-retour Z2S 10 suit la norme ISO 4401 pour les clapets de taille 05. Le modèle de montage utilise quatre vis M6 serrées à 15,5 Newton-mètres. La finition de surface de votre plaque de montage doit être de Rz 4 micromètres ou plus lisse pour éviter les fuites au-delà des joints toriques.
Lorsque vous empilez des composants, calculez soigneusement la longueur des boulons. Vous devez parcourir toutes les plaques sandwich ainsi que la vanne de base ou le collecteur. Le Z2S 10 ajoute 50 millimètres à la hauteur de votre pile en configuration standard. Les connexions des ports correspondent aux modèles ISO standard, ce qui les rend compatibles avec la plupart des composants hydrauliques industriels.
Les joints toriques scellent toutes les connexions des ports. Ceux-ci doivent être compatibles avec votre fluide hydraulique. Les systèmes à huile minérale utilisent des joints NBR, tandis que les systèmes fonctionnant au HETG ou à d'autres fluides biodégradables nécessitent des joints FKM. L'installation de joints endommagés ou d'un type incorrect entraîne des problèmes de fuite et de contamination.
Applications courantes dans l'industrie
Les machines-outils utilisent la plaque sandwich à clapet anti-retour Z2S 10 pour maintenir la position de la pièce lors des changements d'outils. Sans cette valve, le vérin hydraulique dériverait à cause d'une fuite d'huile, ruinant ainsi la précision. Le déclencheur pilote permet un mouvement contrôlé lorsque le cycle de la machine reprend.
Les machines de moulage par injection s'appuient sur ces vannes pour maintenir constante la pression de serrage du moule pendant la phase de refroidissement. Toute chute de pression créerait des pièces défectueuses. Le Z2S 10 verrouille solidement le cylindre de serrage tout en utilisant une pression pilote minimale pour le relâchement entre les cycles.
Les presses hydrauliques nécessitent un maintien de position précis pendant les opérations de formage en plusieurs étapes. La plaque sandwich du clapet anti-retour Z2S 10 empêche le coulisseau de glisser vers le bas entre les courses de presse. Cela améliore la qualité des pièces et la sécurité de l'opérateur en éliminant les mouvements inattendus.
Les équipements de manutention tels que les chariots élévateurs utilisent ces vannes pour empêcher la chute de charge en cas de défaillance des conduites hydrauliques. La conception pilotée permet un levage et un abaissement normaux tout en assurant un verrouillage de sécurité dans le sens du maintien de la charge.
Codes de commande et variantes
Bosch Rexroth utilise un système de code spécifique pour la série Z2S 10. Le format de base est Z2S 10 suivi de lettres et de chiffres indiquant les fonctionnalités spécifiques. Une position vide signifie que les ports A et B ont une fonction de blocage. La lettre A signifie uniquement les blocs du port A, tandis que B signifie uniquement les blocs du port B.
Le chiffre qui suit indique la pression de craquage : 1 pour 1,5 bar, 2 pour 3 bar, 3 pour 6 bar et 4 pour 10 bar. Vient ensuite 3X montrant la série de composants. La lettre V apparaît lorsque les joints FKM remplacent les joints NBR standards. Des codes supplémentaires tels que SO14, SO40, SO41 ou SO60 indiquent des fonctionnalités spéciales telles que la limitation de course ou les ports de contrôle externes.
Un numéro de pièce courant est R900407394 pour la version standard à double port avec une pression de craquage de 1,5 bar. La version A à port unique porte le numéro R900407424. Lorsque vous avez besoin de joints FKM pour huile biodégradable, recherchez des références telles que R900407439.
Compatibilité et maintenance des fluides
La plaque sandwich pour clapet anti-retour Z2S 10 fonctionne avec la plupart des fluides hydrauliques. Les versions standard gèrent sans problème les huiles minérales comme HL, HLP et HVLP. La plage de viscosité s'étend de 2,8 à 500 millimètres carrés par seconde, couvrant tout, des fluides hydrauliques fins aux huiles épaisses dans des conditions froides.
Les fluides biodégradables nécessitent une attention particulière au matériau du joint. Les fluides HFC fonctionnent avec des joints NBR, mais les huiles HETG et HFDU nécessitent des joints FKM pour éviter toute détérioration. L’utilisation d’un mauvais matériau de joint entraîne un gonflement, un durcissement ou une fissuration, ce qui provoque des fuites et une contamination.
L'entretien régulier consiste à vérifier la propreté du fluide hydraulique et à remplacer les éléments filtrants avant leur contournement. La contamination se manifeste par une réponse lente de la vanne ou par un échec de libération lorsque la pression pilote s'applique. Le prélèvement d'échantillons d'huile et leur analyse conformément aux normes ISO 4406 permettent de détecter rapidement les problèmes.
Les intervalles de remplacement des joints dépendent des conditions de fonctionnement. Un fonctionnement à haute température ou des fluides agressifs réduisent la durée de vie des joints. Lorsque vous reconstruisez la vanne, faites correspondre le matériau du joint à votre type de fluide et inspectez toutes les pièces internes pour déceler usure ou dommage.
Comparaison des solutions alternatives
D'autres fabricants proposent des clapets anti-retour pilotés, mais la conception à plaque sandwich Z2S 10 présente des avantages. La série CVS de Parker offre une fonction similaire avec une capacité de débit plus élevée jusqu'à 150 litres par minute, mais ne dispose pas de la fonction de pré-ouverture qui adoucit les transitions de pression dans le Z2S 10. La série PVG d'Eaton utilise des dimensions plus compactes mais offre moins d'options de pression de fissuration.

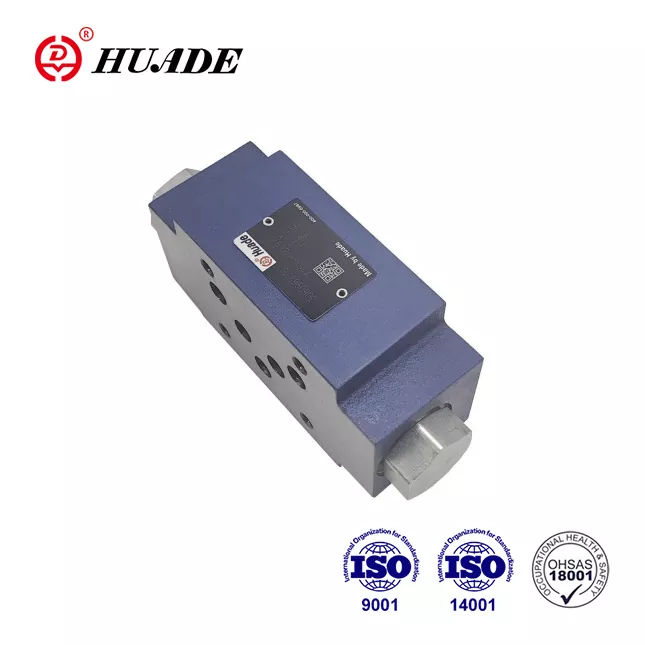

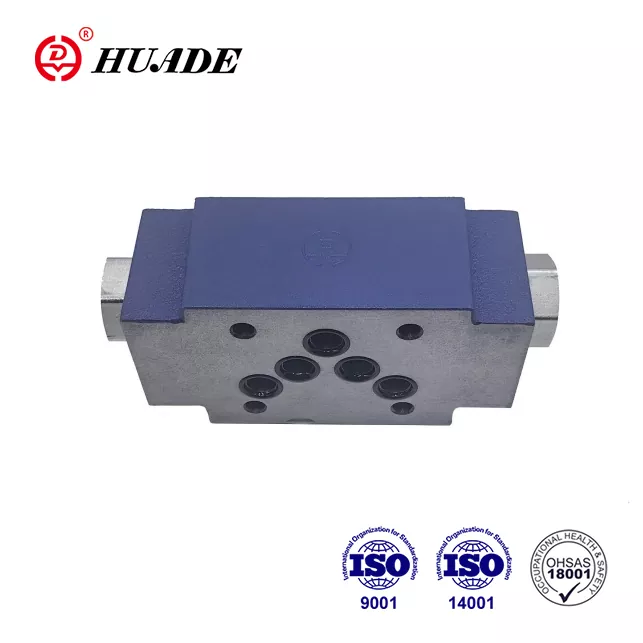

Certains fabricants asiatiques comme Huade produisent des vannes compatibles Z2S 10 à des prix inférieurs. Ceux-ci fonctionnent correctement dans des applications moins exigeantes, mais peuvent ne pas égaler la durabilité de Bosch Rexroth dans des environnements difficiles ou avec de l'huile contaminée. La métallurgie et la qualité des joints des équipements d'origine s'avèrent généralement meilleures sur une longue durée de vie.
Les clapets anti-retour simples sans commande pilote coûtent moins cher et se montent de manière plus compacte. Cependant, ils ne peuvent pas fournir une libération contrôlée de la pression emprisonnée. Cette limitation les rend inadaptés aux applications dans lesquelles vous devez déplacer l'actionneur dans les deux sens sous contrôle.
Exigences de pression pilote
Comprendre les besoins en pression pilote vous aide à concevoir des circuits fiables. La plaque sandwich du clapet anti-retour Z2S 10 n'a besoin que d'environ 1,5 à 10 bars au niveau du port pilote pour s'ouvrir complètement, en fonction de la pression et du débit principaux. Cette faible exigence signifie que vous pouvez souvent exploiter la pression pilote des vannes de régulation existantes sans ajouter de circuits de surpression.
Le rapport d'ouverture de commande d'environ 1 à 11,5 entre la zone pilote et la zone principale du clapet donne cette multiplication de pression favorable. De petites forces de pilotage créent de grandes forces d'ouverture sur le siège de la bille. Cette efficacité réduit la consommation d’énergie et la génération de chaleur dans votre système.
Lorsque la pression pilote descend en dessous du seuil, la vanne se ferme immédiatement. La force du ressort place fermement la balle contre son siège. Cette fermeture rapide évite le reflux mais peut créer des pics de pression si le circuit ne parvient pas à absorber correctement les chocs. L'ajout de petits accumulateurs ou de vannes de restriction amortit ces transitoires.
Considérations sur l'intégration du système
L'intégration de la plaque sandwich clapet anti-retour Z2S 10 dans votre circuit hydraulique nécessite de la planification. La vanne doit se trouver entre la vanne de commande directionnelle et l'actionneur sur le port que vous souhaitez verrouiller. Les conduites pilotes se connectent au port de travail opposé de la valve directionnelle, de sorte que la pression pilote arrive automatiquement lorsque vous inversez la direction.
Les connexions du réservoir pour la vidange du tiroir de commande sont importantes. La version SO60 fournit un port en T séparé pour vidanger la section pilote vers le réservoir, empêchant ainsi l'accumulation de pression qui pourrait interférer avec le fonctionnement de la vanne. Les versions standard s'écoulent en interne via le circuit principal, ce qui fonctionne bien dans la plupart des applications mais peut causer des problèmes dans les circuits spécialisés.
Lorsque vous utilisez plusieurs vannes Z2S 10 dans un système, chacune a besoin de son propre signal pilote. Les ports pilotes interconnectés peuvent créer des interactions inattendues où l’ouverture d’une vanne en affecte une autre. Gardez les circuits pilotes indépendants, sauf si vous les concevez spécifiquement pour un fonctionnement combiné.
Dépannage des problèmes courants
Lorsque la plaque sandwich du clapet anti-retour Z2S 10 ne se bloque pas correctement, la contamination est généralement la cause. Des particules de saleté s'insèrent entre la bille et le siège, créant un chemin de fuite. Le rinçage du système et l’amélioration de la filtration résolvent la plupart des cas. Si la fuite persiste après le nettoyage, le siège peut être endommagé et nécessiter son remplacement.
Le fait de ne pas ouvrir avec la pression pilote signifie souvent que le tiroir de commande est bloqué. Cela se produit lorsque du vernis s'accumule à cause d'une huile surchauffée ou lorsque la contamination par l'eau provoque de la corrosion. Le démontage et le nettoyage de la vanne rétablissent la fonction, mais vous devez également vous attaquer à la cause profonde de l'état de votre fluide hydraulique.
Un bruit excessif lors de l’ouverture indique généralement une cavitation ou des changements rapides de pression. La fonction de pré-ouverture empêche normalement cela, donc le bruit suggère soit une version sans pré-ouverture, soit des pièces internes usées qui retardent la séquence d'ouverture. La vérification de la version et l'inspection de l'usure permettent d'identifier le correctif nécessaire.
Une réponse lente aux signaux pilotes peut indiquer une faible pression pilote ou une fuite interne autour du tiroir de commande. La mesure de la pression pilote à l'entrée de la vanne confirme si votre circuit fournit suffisamment de signal. Les fuites internes nécessitent la reconstruction de la vanne avec de nouveaux joints et une inspection de l'état de l'alésage de la bobine.
Coût et disponibilité
Le prix de la plaque sandwich pour clapet anti-retour Z2S 10 varie selon la région et le fournisseur. Les vannes Bosch Rexroth d'origine via des distributeurs agréés au Royaume-Uni coûtent environ 605 £ avant TVA pour les versions standard. Les prix dans les autres régions diffèrent en fonction des réseaux de distribution locaux et des droits d'importation.
Les fournisseurs alternatifs et les produits compatibles coûtent moins cher. Les équivalents fabriqués en Asie peuvent être 30 à 50 % inférieurs aux prix Bosch tout en conservant une qualité raisonnable pour les applications moins critiques. L'achat via des plateformes d'approvisionnement industrielles comme MISUMI ou des marchés généraux comme eBay permet parfois d'obtenir des réductions, bien que la vérification de l'authenticité devienne importante.
Les délais de livraison dépendent du fait que les distributeurs stockent la version spécifique dont vous avez besoin. Les variantes courantes comme la version à double port 1,5 bar sont expédiées rapidement depuis l'inventaire. Des configurations inhabituelles avec des options spéciales peuvent nécessiter des commandes d'usine avec un délai de livraison de plusieurs semaines. La planification à l'avance et la maintenance des pièces de rechange pour les machines critiques évitent des temps d'arrêt coûteux.
Tendances environnementales et futures
Les équipements hydrauliques utilisent de plus en plus de fluides biodégradables pour réduire l’impact environnemental des déversements et des fuites. La plaque sandwich de clapet anti-retour Z2S 10 s'adapte à cette tendance grâce aux options de joints FKM compatibles avec HETG et autres fluides biosourcés. Cette compatibilité vous permet de passer à un système hydraulique respectueux de l'environnement sans remplacer toutes vos vannes.
Des réglementations plus strictes en matière d’émissions poussent à une meilleure étanchéité des systèmes hydrauliques. Le blocage sans fuite du Z2S 10 aide les machines à répondre à ces normes. Les équipements fonctionnant dans des environnements sensibles comme la transformation des aliments ou les salles blanches bénéficient particulièrement de l’étanchéité fiable assurée par cette vanne.
Les développements futurs pourraient apporter une surveillance électronique aux vannes hydrauliques. Les capteurs détectant la pression pilote, le débit ou la position de la vanne pourraient s'intégrer aux systèmes de contrôle de la machine. Bien que la conception de base du Z2S 10 reste purement mécanique, ces ajouts permettraient une maintenance prédictive et une meilleure optimisation du système.
Faire le bon choix
Le choix de la plaque sandwich pour clapet anti-retour Z2S 10 est judicieux lorsque vous avez besoin d'un maintien de pression fiable dans un emballage compact. Le montage sur plaque sandwich permet d'économiser de l'espace et réduit les points de fuite potentiels par rapport aux installations de vannes en ligne. Le fonctionnement pilote vous permet une libération contrôlée sans circuits supplémentaires complexes.
Tenez compte de vos niveaux de pression, de vos besoins en débit et du type de fluide lors de la commande. Adaptez la pression de fissuration aux besoins de votre système, en équilibrant entre une faible résistance en écoulement libre et une précharge adéquate pour une assise ferme. Choisissez les joints FKM si vous utilisez autre chose que de l'huile minérale pour garantir une longue durée de vie des joints.
Le Z2S 10 fonctionne mieux dans les systèmes avec une bonne propreté des fluides et un entretien régulier. Si votre exploitation tend vers un entretien négligé ou des conditions très sales, la vanne peut rencontrer des problèmes de fiabilité. Dans ces cas-là, des conceptions plus robustes avec des jeux plus grands pourraient mieux fonctionner malgré leurs taux de fuite plus élevés.
Pour la plupart des applications hydrauliques industrielles nécessitant un maintien de position et un déclenchement contrôlé, la plaque sandwich pour clapet anti-retour Z2S 10 offre des performances fiables à un coût raisonnable. Sa longue expérience et sa large disponibilité en font un choix sûr pour les nouvelles conceptions et les applications de remplacement.
