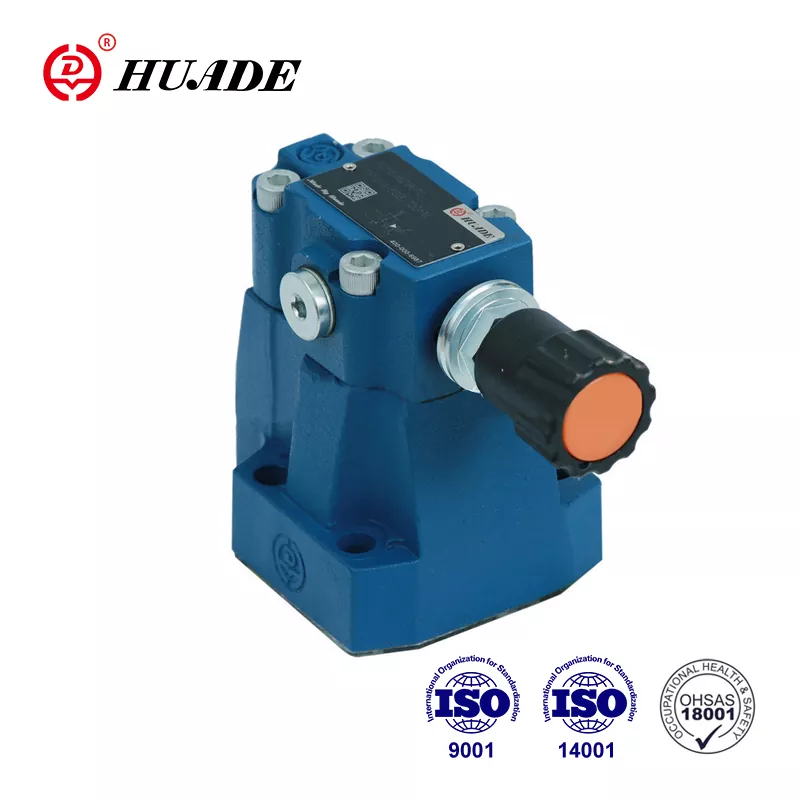

Qu'est-ce qu'une soupape de réduction de pression?
Une soupape de réduction de pression est un type de vanne spécial qui abaisse automatiquement la pression supérieure ou le gaz à un niveau plus sûr et plus stable. Considérez-le comme une pression "portier" qui protège vos tuyaux, appareils et équipements contre les dommages.
Analogie simple:Imaginez que vous essayez de remplir un verre délicat d'eau d'un puissant tuyau de feu. Sans un moyen de réduire cette pression intense, vous briseriez instantanément le verre. Un PRV fonctionne comme une buse intelligente qui ajuste automatiquement le débit d'eau pour remplir doucement votre verre, quelle que soit la pression derrière.
Pourquoi avons-nous besoin de vannes de réduction de la pression?
Les principales raisons pour lesquelles nous utilisons les PRV comprennent:
- Sécurité:La haute pression peut faire éclater les tuyaux ou l'équipement
- Protection de l'équipement:Les appareils et les machines coûteux
- Stabilité de processus:Assure des performances cohérentes dans les processus de fabrication et industriels
- Conservation de l'eau:Empêche les déchets en maintenant des niveaux de pression optimaux
- Économies d'énergie:Réduit les coûts énergétiques en optimisant l'efficacité du système
Comment fonctionne une soupape de réduction de la pression?
Le principe de base derrière tous les PRV est étonnamment simple: ils utilisent la pression en aval (sortie) pour contrôler la quantité de vanne ouvre ou se ferme.
Le processus de base
- La haute pression pénètre dans la valve du côté amont (entrée)
- Un mécanisme de détection (comme un ressort et un diaphragme) surveille la pression de sortie
- La valve ajuste automatiquement son ouverture en fonction de cette rétroaction
- Une pression stable et basse circule vers votre système
C'est comme avoir un assistant intelligent qui regarde constamment votre pression d'eau et l'ajuste parfaitement sans que vous ayez à faire quoi que ce soit.
Composants clés
Chaque PRV a ces parties principales:
- Corps de valve:Le boîtier principal qui contient tous les composants
- Diaphragme ou piston:Détecte la pression de sortie et se déplace pour contrôler la valve
- Printemps:Fournit la force qui définit le niveau de pression souhaité
- Vis de réglage:Vous permet de modifier le réglage de la pression de sortie
- Siège de soupape et disque:Les pièces qui contrôlent réellement le flux
Types de soupapes de réduction de la pression
Tous les PRV ne sont pas créés égaux. Il y a deux catégories principales, chacune avec leurs propres forces:
1. PRV à action directe (chargé à ressort)
Ce sont du type plus simple et plus courant que vous trouverez dans la plupart des maisons et des petites entreprises.
Comment ils fonctionnent:Un ressort pousse contre un diaphragme, qui contrôle directement l'ouverture de la valve en fonction de la pression de sortie.
Meilleur pour:
- Systèmes d'eau résidentiels
- Petites applications commerciales
- Des configurations simples où une haute précision n'est pas critique
Avantages:
- Moins cher
- Facile à installer et à entretenir
- Réponse rapide aux changements de pression
- Très fiable
Inconvénients:
- La pression peut "s'affronter" (goutte) à mesure que le débit augmente
- Moins précis que les types pilotés
- Capacité d'écoulement limitée
2. PRVS pilotés
Ce sont les chevaux de travail lourds utilisés dans des applications plus grandes et plus exigeantes.
Comment ils fonctionnent:Une petite vanne "pilote" contrôle une valve principale plus grande, en utilisant la pression d'entrée pour aider à réguler les grands flux avec une grande précision.
Meilleur pour:
- Systèmes d'eau municipaux
- Grands processus industriels
- Applications nécessitant une haute précision
- Des systèmes avec des demandes de flux très variables
Avantages:
- Contrôle de pression très précis
- Pression minimale tombant
- Gérer des flux beaucoup plus grands
- Meilleure performance avec des demandes variables
Inconvénients:
- Plus cher
- Plus complexe (plus de pièces qui peuvent s'use)
- Besoin de plus d'expertise de maintenance
Applications communes: où vous trouverez des PRV
Les vannes de réduction de la pression sont partout une fois que vous savez quoi rechercher:
Dans votre maison
- Protection du chauffe-eau:Empêche les dommages de la pression de l'eau de la grande ville
- Sécurité de l'appareil:Protège les machines à laver, les lave-vaisselle et les fabricants de glace
- Plombing Fixtures:Assure une pression d'eau confortable aux robinets et douches
Systèmes d'eau municipaux
- Zones de pression du district:Réduit les pressions de transmission élevées pour les quartiers
- Points d'entrée du bâtiment:Pas à la pression de la rue
- Protection des incendies:Maintient une pression appropriée pour les systèmes d'arrosage
Applications industrielles
- Systèmes à vapeur:Réduit la vapeur à haute pression à des niveaux utilisables pour le chauffage et les processus
- Traitement chimique:Maintient des pressions précises pour les réactions et l'équipement
- Pétrole et gaz:Contrôle les pressions dans les pipelines et l'équipement de traitement
- Fabrication:Assure une pression cohérente pour les outils et l'équipement pneumatiques
Études de cas du monde réel: PRV en action
Étude de cas 1: la catastrophe du café de 50 000 $
Un torréfacteur de café spécialisé à Seattle a appris l'importance du PRV à la dure. Leur machine à expresso italienne chère nécessitait exactement la pression de 9 bar, mais la pression de l'eau de la ville a augmenté à 12 bar pendant les périodes à faible usage. Résultat? 50 000 $ en dommages causés par l'équipement sur six mois.
Solution:Un PRV à 200 $ par pilote avec une précision de ± 2%. Plus d'équipement endommagé et la qualité du café s'est amélioré car la pression est restée cohérente.
Leçon:Parfois, la partie la moins chère empêche les problèmes les plus chers.
Étude de cas 2: héros de l'hôpital
Pendant Covid-19, un système de gaz médical d'un hôpital de New York a été confronté à des fluctuations de la demande extrêmes. Leurs anciens PRV à action directe n'ont pas pu gérer les changements d'écoulement rapide, provoquant des fluctuations de pression dangereuses dans les ventilateurs.
Solution:PRV intelligents avec surveillance en temps réel. Le système s'adapte désormais automatiquement aux modifications de la demande en quelques secondes, et la maintenance peut repérer les problèmes avant de devenir critique.
Leçon:Dans les applications critiques, la technologie intelligente n'est pas le luxe - c'est la nécessité.
Choisir le bon PRV: ce que vous devez savoir
La sélection de la bonne soupape de réduction de la pression ne consiste pas seulement à en choisir une sur l'étagère. Voici les facteurs clés à considérer:
1. Exigences de pression
- Pression d'entrée:Quelle est la hauteur de la pression?
- Pression de sortie:De quelle pression avez-vous besoin pour votre application?
- Ratio de pression:La différence entre les pressions d'entrée et de sortie
2. Exigences de flux
- Débit maximal:Combien d'eau ou de gaz doit s'écouler à la demande de pointe?
- Débit minimum:Quel est le flux le plus bas que vous aurez?
- Variation du débit:Votre demande change-t-elle de façon spectaculaire tout au long de la journée?
3. Type de liquide et conditions
- Qu'est-ce qui coule:Eau, vapeur, gaz ou produits chimiques?
- Température:Les liquides chauds nécessitent des matériaux différents
- Corrosivité:Certains liquides rongent certains matériaux
4. Exigences de précision
- Comme c'est précis:Avez-vous besoin d'une pression à moins de ± 1% ou ± 10% correct?
- Stabilité:Quelle est l'importance que la pression reste constante à mesure que le débit change?
5. Sélection des matériaux
Différents matériaux fonctionnent mieux pour différentes applications:
- Bronze / laiton:Bon pour les systèmes d'eau, NSF certifié pour l'eau potable
- Fonte:Strong et économique pour les grands systèmes d'eau
- Acier inoxydable:Meilleur pour les applications à haute température, corrosives ou sanitaires
- Alliages spéciaux:Pour des conditions extrêmes comme le traitement chimique à haute pression
Caractéristiques de performance: comprendre les chiffres
Lors de l'évaluation des PRV, vous verrez plusieurs spécifications importantes:
Précision
Cela vous indique à quel point la vanne peut maintenir votre pression fixée. Par exemple:
- À action directe:Généralement ± 10-20%
- Pilote:Généralement ± 1 à 5%
- Modèles de haute précision:Peut atteindre <± 1%
Comprendre Droop: le tueur de performance
Pensez à Droop comme un haltérophile fatigué. Lorsque vous commencez à soulever pour la première fois, vous pouvez maintenir 100 livres stables. Mais à mesure que vous vous fatiguez (débit plus élevé), vos bras commencent à secouer et à baisser (baisse de pression).
Exemple visuel:
Pression de réglage: 50 psi
À faible débit (10 gpm): pression réelle = 50 psi ✓
À un débit élevé (100 gpm): les chutes de pression réelles à 45 psi ✗
Cette goutte de 5 psi est «tombante» - et elle peut entraîner des problèmes majeurs dans les systèmes qui nécessitent une pression cohérente.
Coefficient de flux (CV) Rendu simple
Voici la façon la plus simple de comprendre CV: c'est le nombre de gallons par minute à travers la valve à une chute de pression de 1 psi.
Mathématiques du monde réel:Si vous avez besoin de 50 gpm et que vous avez une chute de pression de 25 psi:
CV requis = 50 ÷ √25 = 50 ÷ 5 = 10
Pour le conseil:Toujours taille 30% plus grande que calculée. Vous choisissez donc une valve CV = 13, pas exactement 10.
Ratio de relâchement
Cela montre la plage de flux que la vanne peut contrôler efficacement:
- À action directe:Environ 10: 1 (si le flux maximum est de 100 gpm, le contrôlable minimum est de 10 gpm)
- Pilote:Jusqu'à 100: 1 ou plus
Meilleures pratiques d'installation
Même le meilleur PRV ne fonctionnera pas correctement s'il n'est pas installé correctement. Voici les points clés:
Avant la valve
- Installez une passoire:Empêche les débris de bloquer la valve
- Pipe droit:Laisser au moins 5 diamètres de tuyau de tuyau droit avant la valve
- Vanne d'arrêt:Pour l'entretien et l'isolement d'urgence
Après la valve
- Gauge de pression:Pour surveiller la pression de sortie
- Pipe droit:Au moins 2 diamètres de tuyaux après la valve
- Vanne de secours:Pour la sécurité au cas où le PRV échoue
Conseils généraux
- Taille correctement:Ne correspond pas seulement à la taille du tuyau - Calculez en fonction des exigences d'écoulement
- Installation horizontale:Généralement préféré pour l'accessibilité et le bon fonctionnement
- Support correctement:Ne laissez pas la valve supporter le poids de la tuyauterie
Dépannage des problèmes communs
Les PRV sont fiables, mais ils peuvent développer des problèmes. Voici les problèmes les plus courants et leurs causes probables:
Problème: pression de sortie trop élevée
Causes possibles:
- Valve coincée ouverte à cause des débris
- Fatigue du printemps ou dégâts
- Panne de diaphragme
- Ajustement incorrect
Problème: pression de sortie trop basse
Causes possibles:
- Valve coincée partiellement fermée
- Valve sous-dimensionnée pour l'application
- Une baisse de pression excessive à travers la valve
Problème: fluctuations de pression
Causes possibles:
- «Chasse» de la valve en raison de la surdimensionnement
- Installation incorrecte (trop près des raccords ou des pompes)
- Composants de vanne usés
Problème: opération bruyante
Causes possibles:
- Cavitation (chute de pression trop grande)
- Valve surdimensionné fonctionnant à des ouvertures très basses
- Haute vitesse à travers la valve
L'avenir de la pression réduisant les vannes
L'industrie PRV évolue avec de nouvelles technologies:
PRV intelligents
Les vannes modernes peuvent inclure:
- Capteurs de pressionpour une surveillance en temps réel
- Commandes électroniquespour un ajustement à distance
- Journalisation des donnéespour la planification de la maintenance
- Capacités de communicationPour l'intégration avec les systèmes de gestion des bâtiments
Intégration IoT
Les PRV intelligents peuvent désormais se connecter à l'Internet des objets (IoT), autorisant:
- Surveillance à distancede n'importe où
- Maintenance prédictiveBasé sur des données de performance
- Optimisation automatiquede réglages de pression
- Intégration avec des systèmes de construction intelligents
Matériaux avancés
Les nouveaux matériaux fabriquent des PRV:
- Plus durabledans des environnements difficiles
- Mieux performantavec des caractéristiques d'écoulement améliorées
- Plus facile à entreteniravec des fonctionnalités d'autonomie
Intelligence du marché: ce qui stimule l'innovation PRV
Le marché mondial des PRV a atteint 3,3 milliards de dollars en 2022 et devrait atteindre 4,4 milliards de dollars d'ici 2030, soit un solide taux de croissance annuel de 3,5%. Mais ce qui est vraiment intéressant, c'est pourquoi ce marché se développe:
De vrais moteurs du marché (au-delà des gros titres)
La crise des infrastructures:Aux États-Unis seulement, les systèmes d'eau perdent 6 milliards de gallons par jour en raison des tuyaux vieillissants et de la mauvaise gestion de la pression. Des villes comme Flint ont découvert que la haute pression accélérait la contamination du plomb - soudain, les PRV sont devenus des outils de santé publique, pas seulement des composants d'ingénierie.
Poussière de ville intelligente:La National Water Agency de Singapour rapporte 15% d'économies d'eau après avoir installé des PRV intelligents sur leur réseau. Lorsque les villes voient ce type de retour sur investissement, l'adoption accélère rapidement.
Guerres d'efficacité industrielle:Les usines chimiques utilisant des systèmes PRV avancés rapportent des économies d'énergie de 8 à 12%. Dans une industrie où les marges sont serrées, cela change la donne.
Qui gagne vraiment (et pourquoi)
- Emerson (marque Fisher):Domine le pétrole et le gaz avec leur technologie de valve intelligente. Leur intégration numérique jumelle a aidé Shell à réduire les temps d'arrêt imprévus de 35% dans une installation.
- Spirax-Sarco:Les spécialistes de la vapeur qui ont littéralement écrit le livre sur l'efficacité énergétique. Les entreprises de nourriture et de boissons les jurent car le contrôle de la température de vapeur peut faire ou casser la qualité des produits.
- Watts:Smart Move se concentrant sur le résidentiel et la publicité légère. Ils se sont associés à des constructeurs majeurs, de sorte que leurs PRV sont désormais standard dans de nombreux nouveaux projets de construction.
Guide de sélection rapide: coupez la confusion
L'arbre de décision de 30 secondes
Question 1: Est-ce pour votre maison?
Oui → Agissant direct, bronze / laiton, certifié NSF
Non → Continuez à lire
Question 2: Avez-vous besoin d'une pression à moins de ± 1%?
Oui → PRV pilote ou intelligent
Non → L'action directe est bien
Question 3: Flux de plus de 100 gpm?
Oui → définitivement exploité
Non → L'un des deux fonctionnement fonctionne
Question 4: produits chimiques durs ou à haute température?
Oui → Corps en acier inoxydable ou en alliage spécial
Non → Bronze / Fer est bien
Recommandations de la marque par application
| Application | Choix supérieur | Option de budget | Pourquoi |
|---|---|---|---|
| Résidentiel | Watts 25aub | Zurn Wilkins | NSF Certified, Easy Service |
| CVC commercial | Spirax sarco 25p | Armstrong GP-400 | Fiabilité prouvée, large relâchement |
| Vapeur industriel | Fisher Type 67CFR | Spirax sarco 25p | Matériaux à haut tempête, contrôle précis |
| Traitement chimique | Emerson Fisher 4160 | Série Parker PRD | Matériaux exotiques disponibles |
Vérification de la réalité coûte: ce que vous paierez réellement
PRV résidentiels (3/4 "- 1")
- Basique à action directe: 75 à 200 $
- Premium à action directe: 200 à 400 $
- Résidentiel intelligent: 300 à 600 $
PRV commerciaux (1 "- 4")
- À action directe: 300 à 1 500 $
- Pilote: 800-3 500 $
- Commercial intelligent: 1 200 à 5 000 $
PRV industriels (4 "+)
- Pilote standard: 2 000 à 15 000 $
- Haute performance: 5 000 à 25 000 $
- Smart Industrial: 8 000 à 50 000 $ +
Les coûts cachés pour le budget pour
- Installation: 200 à 2 000 $ (selon la complexité)
- Entretien annuel: 100-500 $
- Réparations d'urgence: 500 à 5 000 $
- Temps d'arrêt du système: souvent 10x le coût de la valve en production perdue
Pour le conseil:Un PRV de 500 $ qui empêche une défaillance majeure de l'équipement se paie instantanément. J'ai vu 200 $ de PRV résidentiels sauver les propriétaires de maison 10 000 $ + dans des remplacements d'appareil.
Maintenance et gestion du cycle de vie
Entretien de routine:
- Inspection visuelle:Recherchez des fuites, de la corrosion ou des dégâts
- Vérification de la pression:Vérifiez que la pression de sortie est correcte
- Nettoyage de la passoire:Retirer les débris qui pourraient affecter le fonctionnement
Service professionnel:
- Inspection annuellepour les applications critiques
- Reconstruction de la valvetous les 5 à 10 ans selon le service
- Contrôles d'étalonnagepour les applications de haute précision
Indicateurs de remplacement:
- Incapacité à maintenir la pression définie
- Bruit ou vibration excessif
- Usure visible ou dommage
- Âge (généralement 15 à 20 ans pour les vannes de qualité)
Impact environnemental et de durabilité
Voici où les PRV deviennent des héros environnementaux:
