Comment ajustez-vous une vanne de contrôle de débit hydraulique?

Vannes de commande de débit hydrauliquesont des composants essentiels dans les systèmes hydrauliques, responsables de la régulation du débit du liquide hydraulique pour contrôler la vitesse et le calendrier des actionneurs. Que vous travailliez avec des machines industrielles, des équipements de construction ou des systèmes de fabrication, comprendre comment ajuster correctement ces vannes est crucial pour les performances optimales du système, l'efficacité énergétique et la longévité de l'équipement.

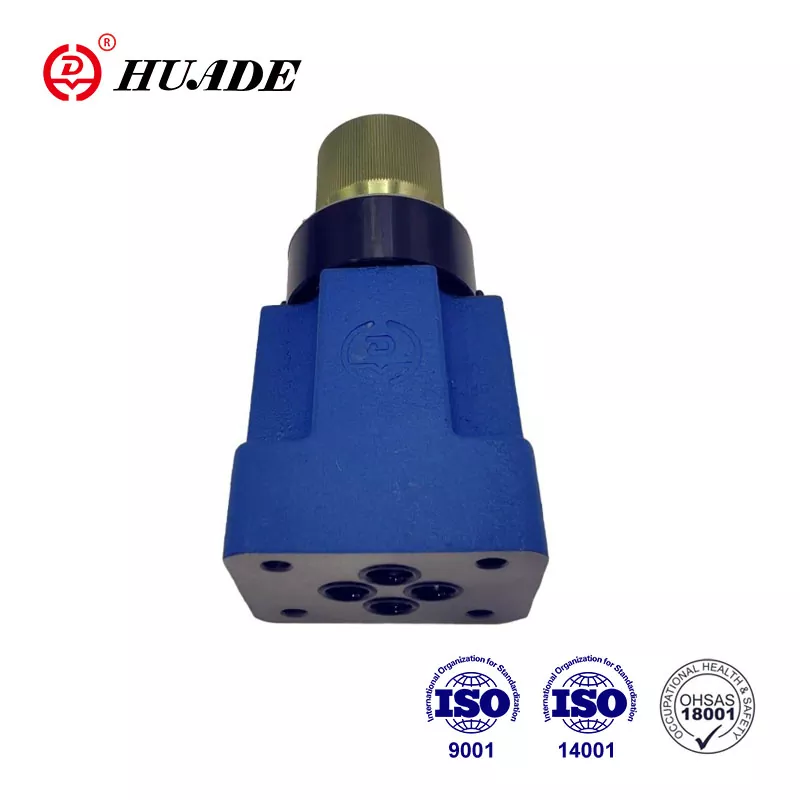

Vannes de commande de débit hydraulique

Avant de plonger dans les procédures d'ajustement, il est important de comprendre ce que font les vannes de contrôle de débit hydraulique et comment elles fonctionnent. Ces vannes régulent le volume de fluide hydraulique circulant dans un système en créant une restriction variable dans le chemin d'écoulement. Le but principal est de contrôler la vitesse des actionneurs hydrauliques, tels que les cylindres et les moteurs, indépendamment des variations de charge ou des changements de pression dans le système.

Les vannes de commande d'écoulement sont disponibles en plusieurs types, notamment des vannes à aiguille, des vannes d'accélérateur et des vannes de commande d'écoulement compensées par pression. Chaque type a ses applications spécifiques et ses méthodes d'ajustement, mais les principes fondamentaux restent cohérents dans toutes les variantes.

Sécurité d'abord: préparations de pré-ajustement

La sécurité doit toujours être votre priorité absolue lorsque vous travaillez avec des systèmes hydrauliques. Avant de tenter de régler, assurez-vous que le système est correctement dépressurisé et verrouillé en fonction des procédures de sécurité de votre installation. Les systèmes hydrauliques fonctionnent sous des pressions extrêmement élevées qui peuvent provoquer des blessures graves ou des décès si les précautions appropriées ne sont pas prises.

Rassemblez les outils nécessaires, y compris les clés appropriées, les manomètres, les débitmètres et les équipements de sécurité. Ayez la documentation technique du système facilement disponible, y compris les schémas hydrauliques, les spécifications de la valve et les procédures d'ajustement du fabricant. Comprendre les paramètres de fonctionnement du système, y compris la pression maximale, les débits et les plages de température, est essentiel pour les ajustements sûrs et efficaces.

Processus d'ajustement étape par étape

Évaluation initiale du système

Commencez par inspecter soigneusement le système hydraulique et identifier la vanne de contrôle de débit spécifique qui nécessite un ajustement. Vérifiez tout signe visible de dommages, de fuites ou de contamination qui pourraient affecter les performances de la valve. Le liquide hydraulique contaminé peut provoquer un comportement de valve erratique et doit être traité avant d'effectuer des ajustements.

Passez en revue les performances actuelles du système et documentez tous les problèmes que vous essayez de résoudre. Les problèmes courants comprennent les actionneurs se déplaçant trop rapidement ou lentement, le mouvement saccadé ou les temps de cycle incohérents. Comprendre ces symptômes aidera à guider votre stratégie d'ajustement.

Mesurer les débits actuels

Avant de faire des ajustements, établissez des mesures de base des débits actuels à travers la vanne. Cela peut être accompli en utilisant un débitmètre installé dans la ligne hydraulique ou en mesurant les vitesses d'actionneur et en calculant le débit basé sur le déplacement du cylindre ou les spécifications du moteur.

Documentez avec soin ces mesures, car ils serviront de points de référence pendant le processus d'ajustement. Si possible, mesurez les débits dans diverses conditions de charge pour comprendre comment la vanne fonctionne sur différents scénarios de fonctionnement.

Faire des ajustements primaires

La plupart des soupapes de commande de débit hydrauliques présentent une vis de réglage ou un bouton qui varie la restriction de la vanne. Le mécanisme d'ajustement fonctionne généralement en modifiant la position d'une aiguille, d'une bobine ou d'un autre élément de restauration de l'écoulement dans le corps de soupape.

Commencez avec de petits ajustements, généralement pas plus d'un quart de virage à la fois. La rotation dans le sens horaire diminue généralement le débit (augmente la restriction), tandis que la rotation dans le sens antihoraire augmente le débit (diminue la restriction). Cependant, consultez toujours la documentation du fabricant de soupape pour confirmer la direction de réglage de votre vanne spécifique.

Après chaque ajustement, utilisez le système à travers plusieurs cycles complets pour permettre au liquide hydraulique d'atteindre la température de fonctionnement et pour que le réglage prenne pleinement effet. Mesurez le débit ou la vitesse de l'actionneur après chaque ajustement pour quantifier le changement.

Réglage fin et optimisation

Une fois que vous avez atteint des débits à proximité de vos valeurs cibles, commencez à affiner l'ajustement. Ce processus nécessite de la patience et de la précision, car les petits ajustements peuvent avoir des effets significatifs sur les performances du système. Apporter des modifications incrémentielles et tester soigneusement le système après chaque ajustement.

Faites attention à la stabilité et à la cohérence du système. Une soupape de commande d'écoulement correctement ajustée doit fournir un mouvement d'actionneur lisse et prévisible sans chasse ni oscillation. Si vous remarquez un comportement erratique, vérifiez l'air dans le système, le liquide contaminé ou les composants de vanne usés.

Techniques d'ajustement avancées

Compensation de température

La viscosité du liquide hydraulique change avec la température, ce qui peut affecter les débits à travers la valve. Certaines vannes de commande d'écoulement avancées comprennent des caractéristiques de compensation de température, mais des ajustements manuels peuvent toujours être nécessaires pour tenir compte des variations de température extrêmes dans votre environnement de fonctionnement.

Surveillez les performances du système sur toute la gamme des températures de fonctionnement attendues et effectuez des ajustements saisonniers si nécessaire. Gardez des enregistrements détaillés de ces ajustements pour établir des modèles et optimiser les calendriers de maintenance futurs.

Ajustements de compensation de pression

Les vannes de contrôle de débit compensées maintiennent des débits cohérents malgré les variations de pression dans le système. Ces vannes ont généralement des capacités d'écoulement et de réglage de la pression. Le réglage de la compensation de pression définit la pression différentielle à travers l'orifice de commande de débit, tandis que le réglage du débit contrôle le débit réel.

Lorsque vous réglez des vannes compensées par pression, définissez d'abord la compensation de pression au niveau approprié en fonction de la plage de pression de fonctionnement de votre système. Ajustez ensuite le contrôle du débit pour atteindre le débit souhaité. Ce processus en deux étapes garantit des performances optimales de valve dans des conditions de charge variables.

Considérations du système de détection de charge

Dans les systèmes hydrauliques de détection de charge, les ajustements de la soupape de commande de débit doivent prendre en compte l'interaction entre la vanne et la pompe de détection de charge du système. Ces systèmes ajustent automatiquement la sortie de la pompe en fonction de la demande du système, ce qui peut affecter le comportement de la vanne de contrôle de débit.

Lors du réglage des vannes dans les systèmes de détection de charge, assurez-vous que les paramètres de pression et d'écoulement de la pompe sont correctement configurés avant d'effectuer des ajustements de vannes. La relation entre la sortie de la pompe et les paramètres de soupape est essentielle pour atteindre l'efficacité et les performances optimales du système.

Erreurs de réglage courantes pour éviter

La surexploitation est l'une des erreurs les plus courantes lorsque vous travaillez avec des vannes de contrôle de l'écoulement hydraulique. Faire de grands ajustements peut entraîner une instabilité du système et peut endommager les composants sensibles. Faire toujours de petites modifications incrémentielles et tester soigneusement entre les ajustements.

Ne pas considérer le temps d'échauffement du système est une autre erreur fréquente. Les systèmes hydrauliques fonctionnent différemment lorsqu'ils sont froids par rapport à la température de fonctionnement. Permettez toujours au système d'atteindre la température de fonctionnement normale avant d'effectuer des ajustements finaux.

Ignorer la contamination du système peut entraîner de mauvaises performances de valve et des ajustements échoués. Le liquide hydraulique contaminé peut provoquer un collage de soupape, un fonctionnement erratique et une usure prématurée. Résoudre les problèmes de contamination avant de tenter les ajustements de la valve.

Maintenance et surveillance

La surveillance régulière des performances des soupapes de contrôle de débit est essentielle pour maintenir un fonctionnement optimal du système. Établir un calendrier d'inspection de routine qui comprend la vérification des fuites, la vérification des débits et la documentation des changements de performance.

Gardez des enregistrements détaillés de tous les ajustements, y compris les dates, les paramètres et les mesures de performance. Cette documentation s'avérera inestimable pour le dépannage des problèmes futurs et l'optimisation des calendriers de maintenance.

Envisagez de mettre en œuvre des techniques de surveillance des conditions, telles que l'analyse des vibrations ou l'imagerie thermique, pour détecter les problèmes de valve potentiels avant qu'ils affectent les performances du système. La détection précoce des problèmes permet une maintenance proactive et empêche les temps d'arrêt coûteux.

L'ajustement correctement des vannes de contrôle de débit hydraulique est à la fois un art et une science qui nécessite une compréhension des principes hydrauliques, une attention à la sécurité et une attention particulière aux détails. En suivant les procédures d'ajustement systématiques, en maintenant des enregistrements détaillés et en hiérarchiser la sécurité, vous pouvez optimiser les performances de votre système hydraulique tout en prolongeant la durée de vie de l'équipement et en améliorant l'efficacité opérationnelle.

N'oubliez pas que chaque système hydraulique est unique et que les techniques d'ajustement peuvent devoir être adaptées en fonction des exigences spécifiques du système, des conditions de fonctionnement et des recommandations du fabricant. En cas de doute, consultez les spécialistes du système hydraulique ou l'équipe d'assistance technique du fabricant de soupape pour assurer des procédures de réglage appropriées et des performances optimales du système.
