Comment régler une vanne de contrôle de débit : un guide complet

Avez-vous déjà vu votre équipement hydraulique ralentir soudainement ? Ou avez-vous remarqué que la pression de votre système d’eau agissait bizarrement ? Neuf fois sur dix, le coupable est une vanne de régulation de débit qui nécessite une certaine attention. Si vous vous demandez comment affiner ces composants cruciaux, vous êtes au bon endroit.

Les vannes de régulation de débit sont comme les boutons de volume des systèmes fluidiques : elles contrôlent la vitesse à laquelle le liquide ou le gaz s'écoule dans les tuyaux. Tout comme le réglage du régulateur de vitesse de votre voiture, le réglage correct de ces soupapes peut faire la différence entre un fonctionnement fluide et des pannes coûteuses.

Qu'il s'agisse de résoudre des problèmes de réglage des vannes dans les systèmes hydrauliques, de gérer le débit d'eau dans les processus industriels ou de régler avec précision un équipement pneumatique, ce guide complet vous guidera à travers tout ce que vous devez savoir sur le réglage sûr et efficace des vannes de régulation de débit.

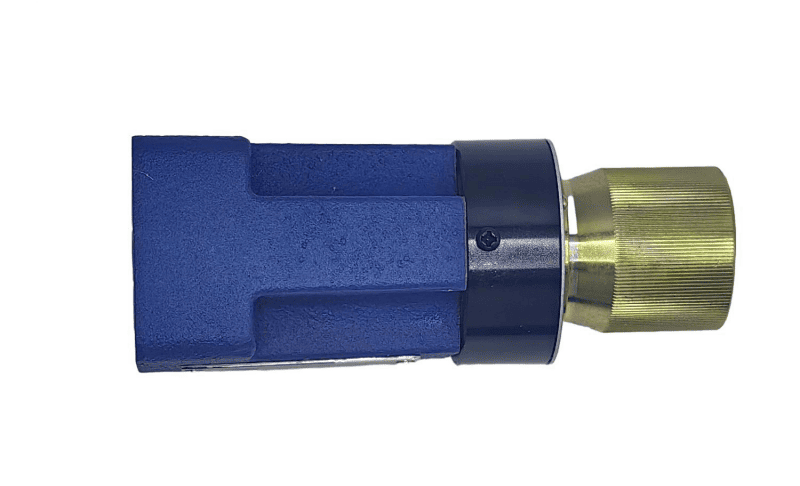

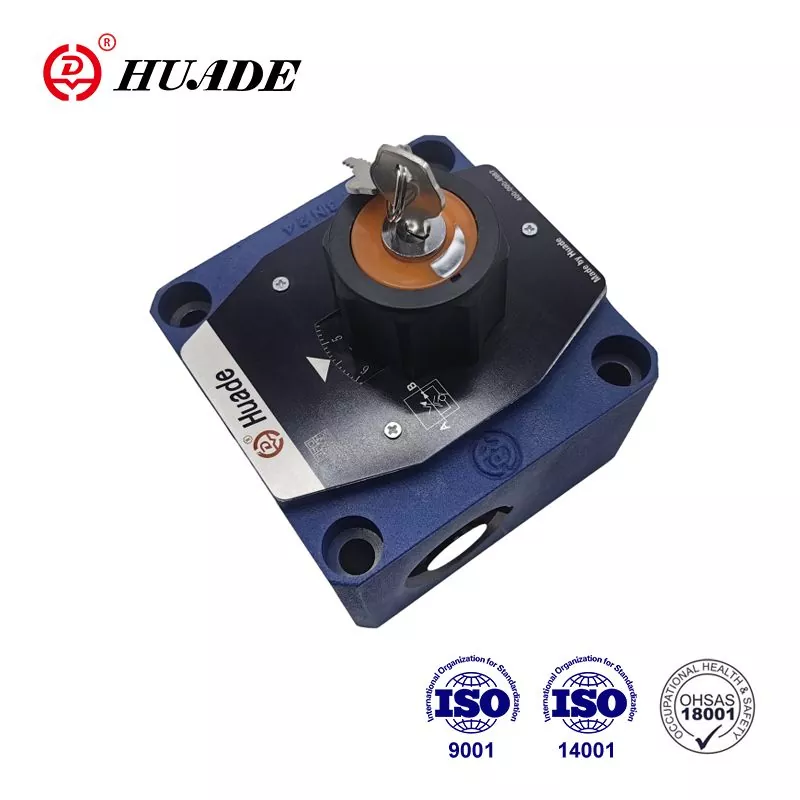

Qu'est-ce qu'une vanne de régulation de débit ?

Une vanne de régulation de débit est un dispositif qui contrôle la quantité de fluide (liquide ou gaz) qui traverse un tuyau ou un système. Pensez-y comme à un robinet dans votre cuisine : vous pouvez le tourner pour laisser plus ou moins d'eau s'écouler. Mais les vannes de régulation de débit sont beaucoup plus précises et sont utilisées dans les systèmes, machines et équipements industriels.

Selon l'International Society of Automation (ISA), les vannes de régulation de débit sont des composants fondamentaux du contrôle des processus industriels, servant d'éléments de contrôle finaux qui régulent les débits de fluide pour maintenir les performances souhaitées du système.^[1]

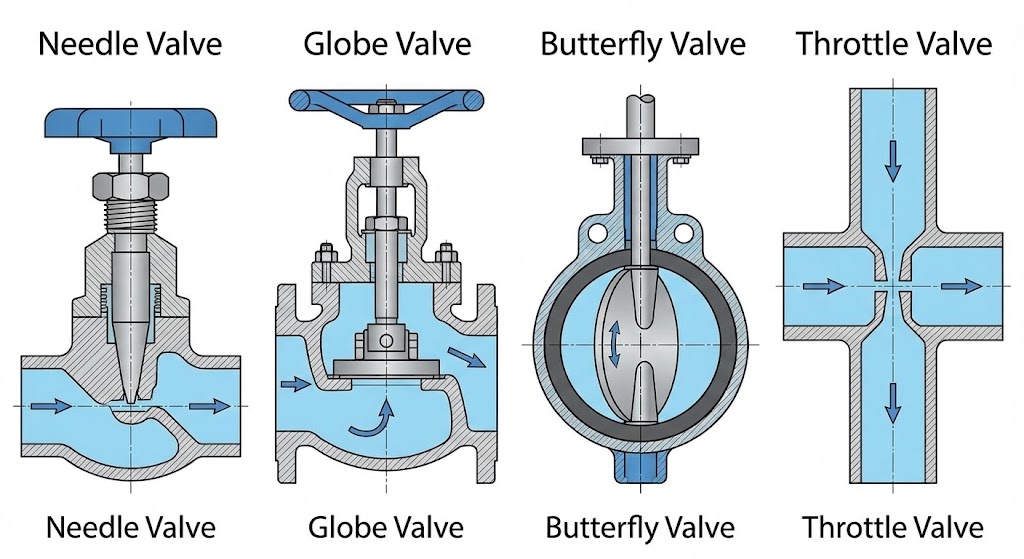

Types de vannes de régulation de débit

Avant de nous lancer dans les ajustements, examinons les principaux types que vous rencontrerez :

Vannes à pression compensée et vannes non compensées

Il s'agit d'une distinction importante qui affecte la façon dont vous ajusterez votre valve :

Recherche publiée dans la revueMachinesdémontre que les vannes de régulation de débit à pression compensée utilisent des mécanismes de compensation internes pour s'ajuster automatiquement aux variations de pression, maintenant ainsi des débits constants dans des conditions de charge dynamique.^[2]

Hier is een eenvoudige manier om het te begrijpen: Stel je voor dat je een waterballon hebt. Wanneer je in één deel knijpt, wordt de druk overal in de ballon gelijkmatig verdeeld. Hydraulische systemen gebruiken dit principe om vermogen over te dragen.

Lors du réglage des vannes de régulation de débit, il est essentiel de suivre les normes établies de l'industrie. Les principaux organismes de normalisation régissant la conception et les tests des vannes comprennent :^[3][4]

Ces normes garantissent la sécurité, la fiabilité et l'interopérabilité entre les différents fabricants et applications de vannes.

Outils dont vous aurez besoin

Avant de commencer tout réglage de soupape, rassemblez ces outils essentiels :

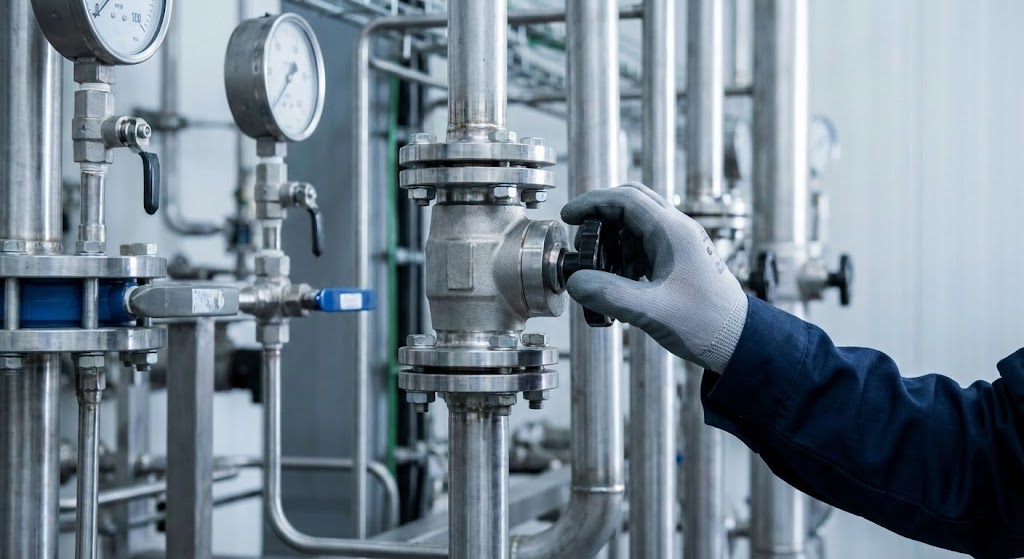

Guide étape par étape pour régler les vannes de régulation de débit

Étape 1 : Préparez-vous à l’ajustement

• Arrêtez le système en toute sécurité en suivant les procédures appropriées
• Identifiez votre débit cible à partir des spécifications du système
• Vérifiez la position actuelle de la vanne et notez tous les paramètres existants
• Installez votre débitmètre et vos manomètres s'ils ne sont pas déjà présents

Étape 2 : Processus d'ajustement de base

Commencez par de petits ajustements – n’effectuez jamais de grands changements d’un coup.

• Tournez lentement la vis ou le bouton de réglage :
  • Dans le sens des aiguilles d'une montre (serrage)= Moins de débit
  • Dans le sens inverse des aiguilles d'une montre (desserrage)= Plus de débit
• Effectuez seulement 1/8 à 1/4 de tour à la fois
• Testez le système après chaque petit réglage

Étape 3 : Surveiller et affiner

• Allumez le système et regardez la lecture du débitmètre
• Comparez ce que vous voyez à ce que vous voulez : atteignez-vous votre objectif ?
• Apportez de petites modifications si nécessaire - la patience est la clé ici
• Gardez un œil sur ces manomètres pour rester dans les limites de sécurité
• Donnez au système une minute pour se stabiliser après chaque réglage – ne vous précipitez pas !

Des recherches récentes sur le contrôle numérique du débit hydraulique démontrent qu'un timing d'ajustement approprié est essentiel : les systèmes nécessitent des périodes de stabilisation entre les ajustements pour obtenir des mesures de débit précises.^[5]

Étape 4 : Verrouillez vos paramètres et tout documenter

Une fois que vous avez trouvé le flux parfait, il est temps de sécuriser cet ajustement.

• Utilisez des contre-écrous ou des clips pour empêcher le réglage de dériver
• Testez tout dans des conditions de travail normales - pas seulement au ralenti
• Notez vos paramètres - croyez-moi, vous vous remercierez plus tard

Ce qu'il faut enregistrer :

• Position initiale de la vanne (elle passe de la position fermée)
• Débit final atteint
• Pression du système pendant le fonctionnement
• Date d'ajustement
• Toute observation inhabituelle

Ajustement de types de vannes spécifiques

Problèmes courants et solutions

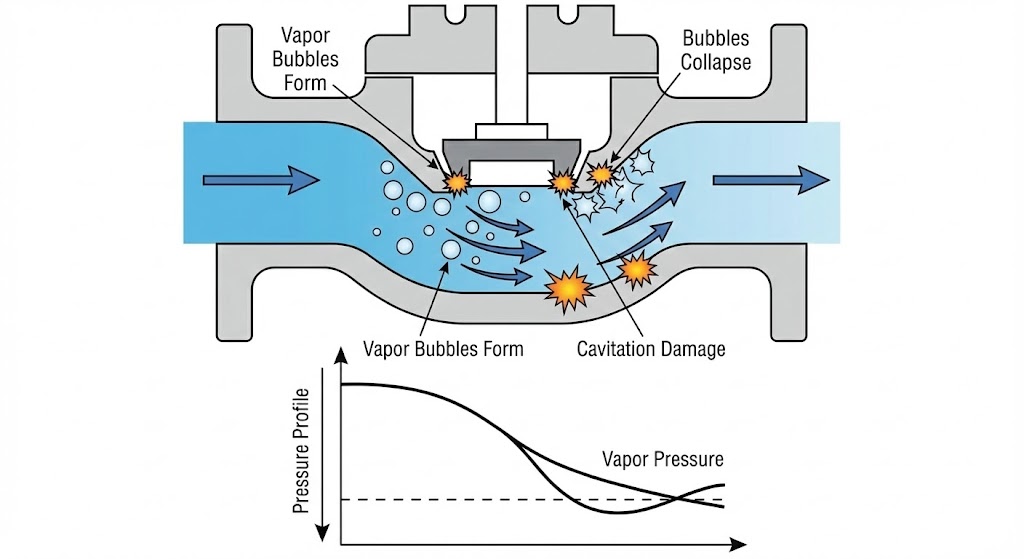

Comprendre la cavitation dans les vannes de régulation

La cavitation est l’un des phénomènes les plus destructeurs affectant les vannes de régulation. Cela se produit lorsque la pression locale dans la vanne chute en dessous de la pression de vapeur du liquide, provoquant la formation de bulles de vapeur. Lorsque ces bulles s’effondrent ensuite dans des régions à pression plus élevée, elles créent des ondes de choc qui peuvent causer de graves dommages aux composants internes des valves.^[7]

Comme indiqué dans les recherches sur les systèmes hydrauliques, les vannes à pression compensée utilisent des tiroirs compensateurs qui maintiennent un débit constant en s'ajustant automatiquement aux changements de pression, avec des mécanismes d'amortissement pour empêcher le jeu entre la pompe et la vanne.^[8]Les dommages apparaissent généralement sous la forme d’une surface rugueuse ressemblant à de la cendre sur les composants de la vanne.

Facteurs qui affectent les performances des vannes

Comprendre ces facteurs vous aidera à faire de meilleurs ajustements :

• Moulage par injection :Les fluides épais (haute viscosité) s'écoulent plus lentement que les fluides fluides ; les changements de température affectent l'épaisseur du fluide ; les fluides corrosifs peuvent nécessiter des matériaux de vanne spéciaux.
  Les recherches indiquent que les paramètres de la vanne tels que le diamètre du noyau, la rigidité du ressort et le diamètre du trou d'amortissement ont un impact significatif sur les performances dynamiques du débit.^[12]
• Conception du système :La taille et la disposition des tuyaux affectent la chute de pression ; Un dimensionnement approprié des vannes est crucial pour un bon contrôle ; le support et l’alignement évitent les contraintes mécaniques.
• Conditions de fonctionnement :Les fluctuations de pression affectent davantage les vannes non compensées ; les températures extrêmes peuvent endommager les composants de la vanne ; la contamination du fluide peut obstruer les passages des vannes.

Conseils d'entretien pour des performances optimales

Tâches de maintenance régulières :

• Nettoyer la vanne et ses environs une fois par mois
• Vérifier les fuites lors des inspections de routine
• Lubrifier les pièces mobiles selon les recommandations du fabricant
• Remplacez les filtres pour garder le liquide propre
• Calibrer les paramètres de débit chaque année ou comme spécifié

Signes que votre valve a besoin d'attention :

• Difficulté à faire des ajustements
• Débits incohérents
• Bruits inhabituels pendant le fonctionnement
• Fuites ou corrosion visibles
• Comportement erratique du système

Scénarios d'application réels

Conclusion

Ajuster correctement les vannes de régulation de débit est une compétence qui s’améliore avec la pratique. Commencez par de petits ajustements, donnez la priorité à la sécurité et ne précipitez pas le processus. N'oubliez pas que chaque système est différent, donc ce qui fonctionne pour une application peut nécessiter une modification pour une autre.

La clé du succès est de comprendre votre type de vanne spécifique, de suivre les procédures de sécurité appropriées et les normes industrielles, et de procéder à des ajustements progressifs tout en surveillant les performances du système. Avec de la patience et une attention aux détails, vous pourrez optimiser les performances de votre système et prolonger la durée de vie de votre équipement.

Conservez ce guide à portée de main pour référence et n'hésitez pas à consulter le manuel de votre système ou à contacter un professionnel si vous n'êtes pas sûr d'une procédure. Un réglage correct des vannes est un investissement dans la fiabilité et l'efficacité de votre système.
