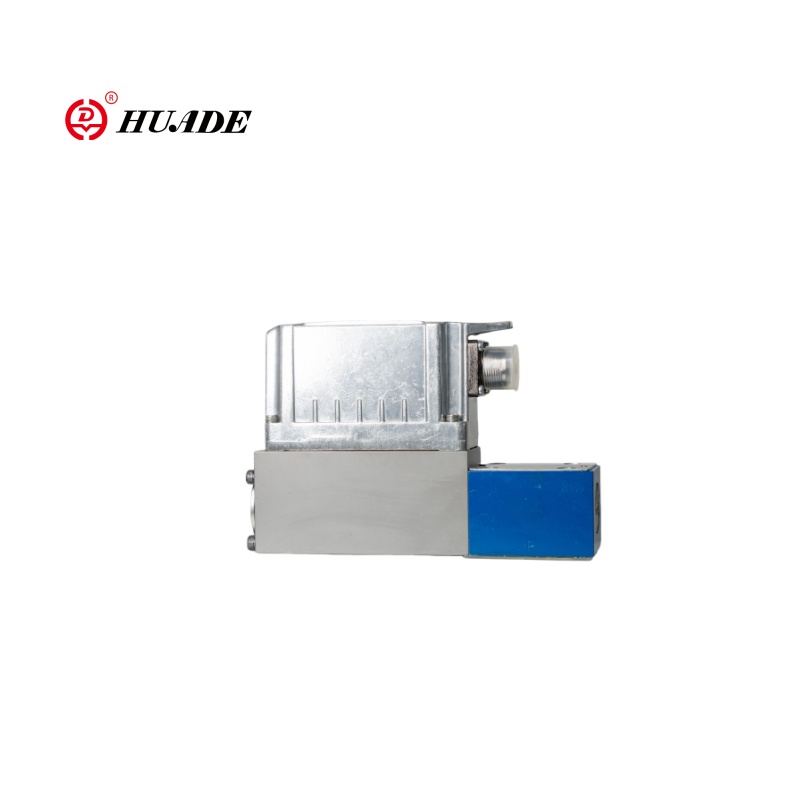

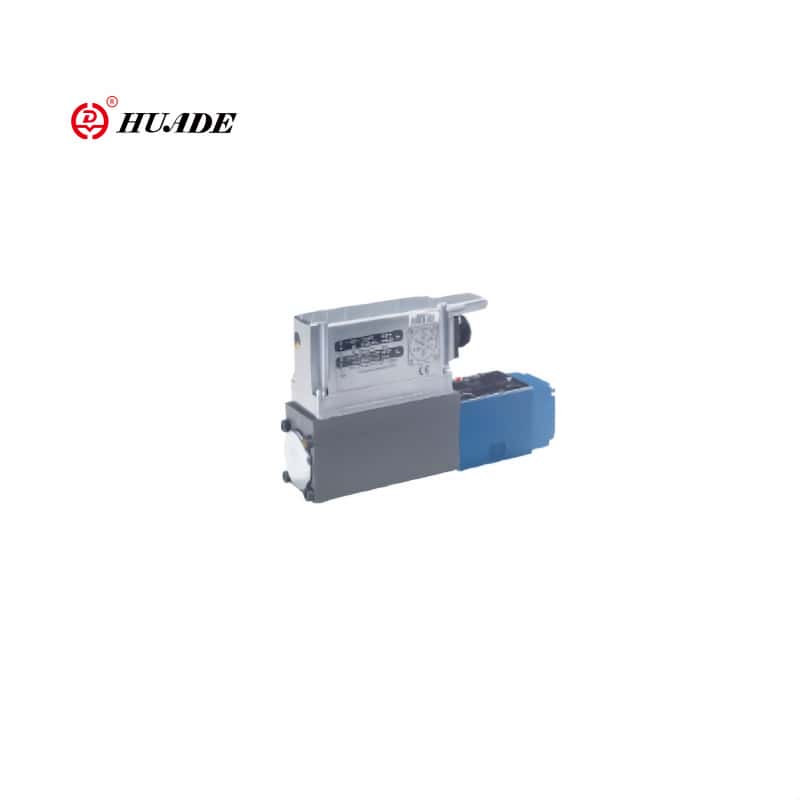

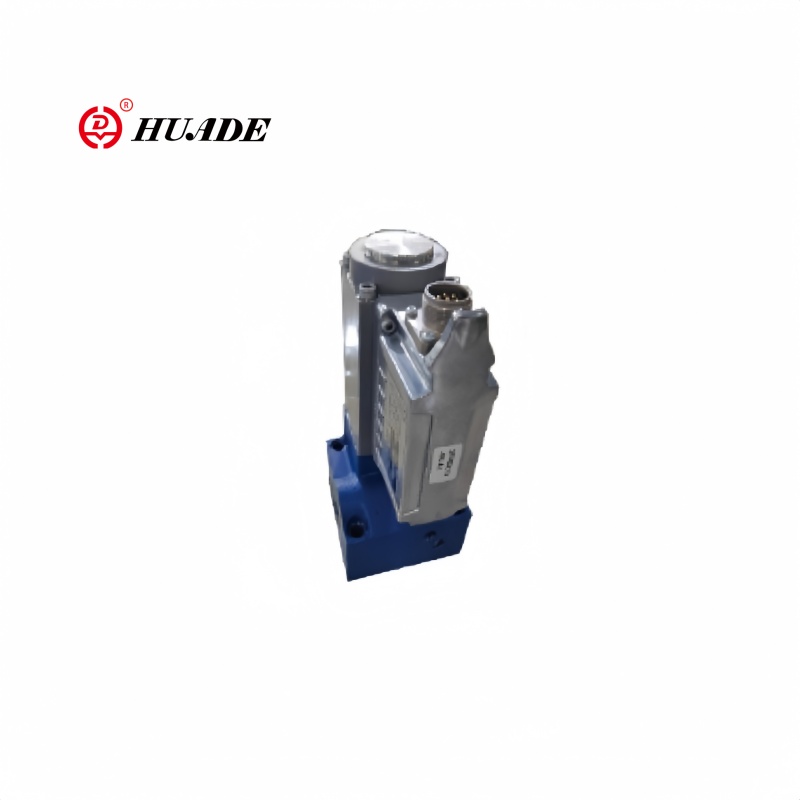

Valve de contrôle de débit proportionnel 3Freez-1x

La vanne d'écoulement proportionnelle 3Freez-1x est une composante de contrôle de fluide de haute précision, qui est généralement utilisée dans les systèmes d'automatisation industrielle qui nécessitent une régulation précise de l'écoulement ou un rapport d'écoulement. La valve 3Freez-1x est un régulateur proportionnel contrôlé électroniquement (entrée de signal 0-10 V / 4-20MA). La pression peut généralement atteindre 315BAR, adaptée aux systèmes hydrauliques à haute pression. La vanne à débit proportionnelle 3Freez-1x peut être intégrée aux systèmes PLC et DCS et prend en charge le modbus et d'autres protocoles de communication. La valve proportionnelle 3Freez-1x contrôle le débit à travers la proportion de signaux électriques, réalise la régulation de la vitesse sans étape de l'actionneur et améliore la précision de la réponse du système.

Paramètre de produit de la vanne de contrôle de débit proportionnel 3Freez-1x

Caractéristique du produit et application de la vanne de contrôle de débit proportionnel 3Freez-1x

Caractéristiques

▶ Vannes de commande d'écoulement directement contrôlées NG6 et NG10 avec électronique embarquée et transducteur de position inductive

▶ Avec contrôle de position, hystérésis minimale <1%, voir les données techniques

▶ La fonction à 3 voies est déterminée par la façon dont les ports hydrauliques sont attribués (le flux résiduel traverse le port P, 3e voie)

▶ Réglable au moyen de la position du solénoïde contrôlé, du transducteur de position et de l'électronique embarquée

▶ Pour la fixation des sous-plaques, configuration du trou de montage NG6 à ISO4401-03-02-0-94, NG10 à ISO 4401-05-04-0-94

▶ Sous-plaques selon la feuille de catalogue, RE 45053 pour NG6, RE 45055 pour NG10 (commande séparément)

▶ Connecteur plug-in à DIN 43563-AM6, voir la feuille de catalogue RE 08008 (commande séparément)

▶ Données pour l'électronique de déclenchement intégrée

• Conforme aux directives CE, EMC

En 61000-6-2: 2002-08

Et et 61000-6-3: 2002-08

• UB = 24vvnom DC

• Connexion électrique 6P + PE

• actionnement du signal

-Ard-stand 0 ... + 10v (a1)

• Courbe de valve calibrée en usine

Application:

La vanne d'écoulement proportionnelle 3FReez-1x est largement utilisée dans les systèmes hydrauliques, les machines de construction, les machines de moulage par injection, les machines à mourir, le contrôle chimique / processus, etc. Le modèle à l'épreuve d'explosion peut également être utilisé dans l'équipement d'automatisation dans des zones dangereuses telles que l'huile et le gaz naturel.

Fonction et section de la vanne de contrôle de débit proportionnel 3Freez-1x

Général

TYPE 3FREEZ Les vannes de commande d'écoulement proportionnelles avec contrôle de position et électronique embarquée sont disponibles en tailles nominales 6 et 10. Ils sont actionnés au moyen d'un solénoïde proportionnel avec un transducteur de position inductif. L'hystérésis est <1%.

L'électronique embarquée est calibrée en usine et permettent des temps de réponse rapides. La conception du corps de la valve est telle que le débit résiduel traverse le port P.

Principe de base

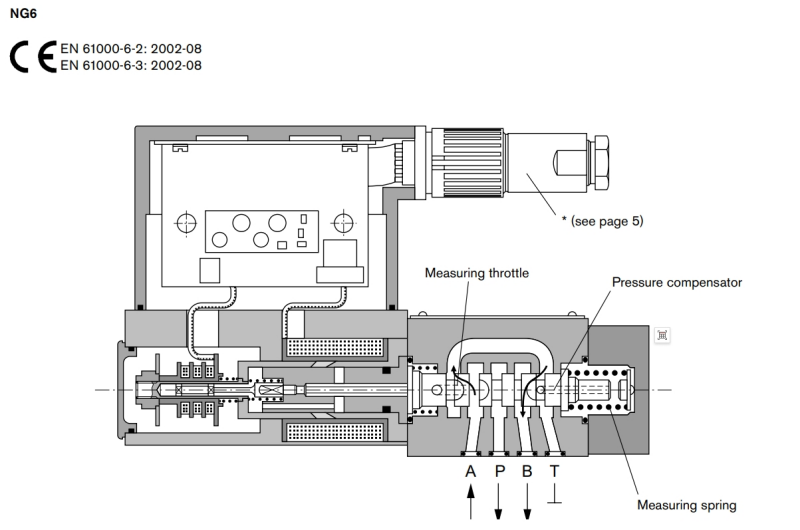

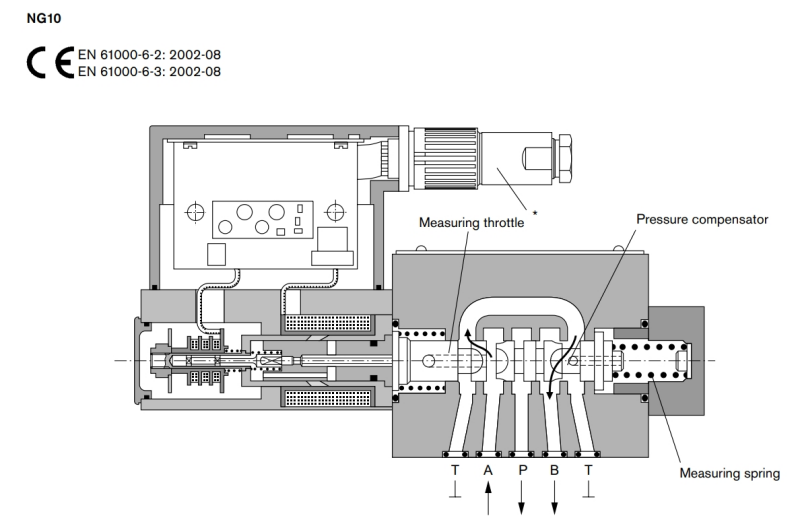

Pour ajuster le débit d'huile à partir de B, un point de consigne est réglé dans l'électronique de déclenchement. Sur la base de ce point de consigne, l'électronique contrôle la bobine de solénoïde en fonction du signal du transducteur de position. Le contrôle de position assure une très faible hystérésis. L'ouverture de la valve est déterminée par les bords de mesure de la bobine, et le compensateur de pression intégré compare la chute de pression au moyen d'un ressort de mesure de 8 barres. Le compensateur de pression avec la mesure du ressort régule la pression devant le bord de la limitation en fonction de la formule simplifiée: "Pression de charge plus force de mesure de la mesure". De cette façon, la chute de pression sur le bord de la mesure est maintenue à un niveau constant.
