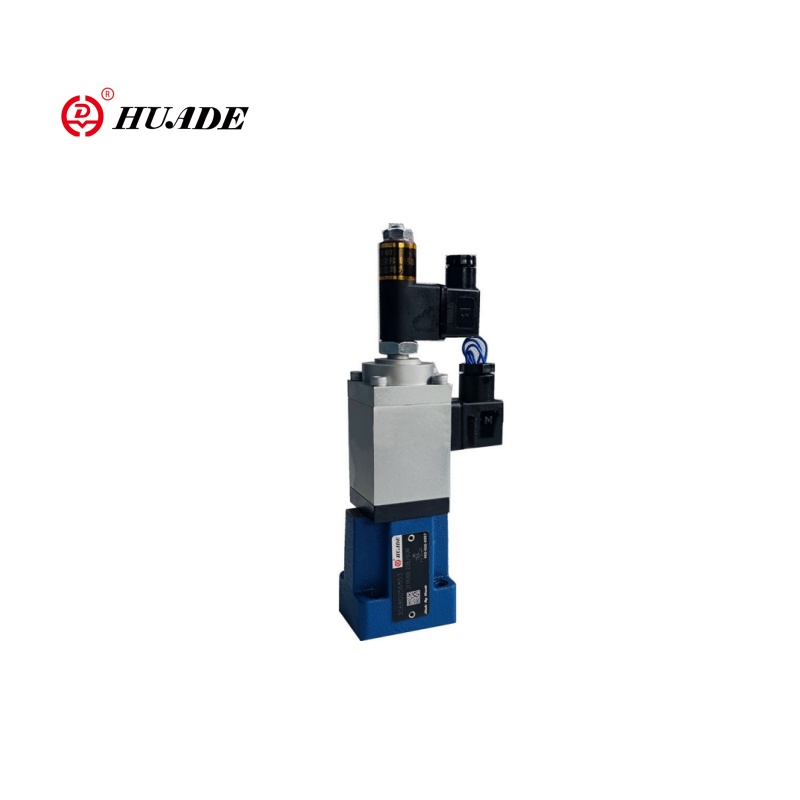

Vanne de contrôle de débit proportionnel 2FRE6

La vanne de contrôle de débit proportionnel 2FRE6 contrôle le débit sans pas à travers 0 ~ 10V / 4 ~ 20mAm signal pour atteindre une régulation précise de la vitesse. 2FRE6 La valve proportionnelle a une fonction de compensation de pression, ce qui peut garantir que le débit n'est pas affecté par les fluctuations de la pression de charge et maintenir un débit stable. Cette valve 2FRE6 convient aux systèmes hydrauliques avec un espace limité et pour les exigences de régulation de l'écoulement dynamique.

Paramètre de produit de la vanne de contrôle de débit proportionnel 2FRE6

Hydraulique
Hystérèse	＜ ± 1% Qmax
Répétabilité	＜ 1% Qmax
Degré de contamination (μm)	≤20
Liquide de pression	Huile minérale (pour le sceau NBR), ester phosphate (pour le sceau FPM)
Gamme de viscosité (mm2/ s)	2,8 à 380
Plage de température du liquide de pression (℃ ℃	-20 ~ + 70
Installation	facultatif
Électrique
Type de tension	Dc
Résistance à la bobine du solénoïde (ω)	Valeur du froid à 20 ℃ 5,4, valeur chaude maximale 8.2
Max. Power (VA)	50
Inductivité (MH)	6 à 8
Fréquence de l'oscillateur (kHz)	2.5

Caractéristique du produit et application de la vanne de contrôle de débit proportionnel 2FRE6

Caractéristiques:

▶ Soupape avec un compensateur de pression pour le contrôle compensé de pression d'un débit

▶ Agtuation via un solénoïde proportionnel

▶ Avec la rétroaction de position électrique de l'orifice de contrôle

▶ La bobine de transducteur de position peut être déplacée axialement, ce qui facilite le réglage du point zéro de l'orifice de commande, sans avoir à toucher l'électronique (électrique-hydraulique)

▶ Le contrôle du débit est possible dans les deux directions en utilisant une plaque sandwich au redresseur

Application:

La vanne de contrôle de débit proportionnel bidirectionnel 2FRE6 est largement utilisée dans l'automatisation industrielle et les machines-outils, les excavateurs / chargeurs et autres machines d'ingénierie, la métallurgie et l'équipement lourd, l'équipement et les laboratoires d'essai, etc.

 Fonction et section de la vanne de contrôle de débit proportionnel 2FRE6

Les vannes de contrôle de débit proportionnelles de type 2 ont une fonction à 2 voies. Ils peuvent, à partir d'une valeur de commande électrique appliquée, réguler le débit qui est compensé par la pression et la température.

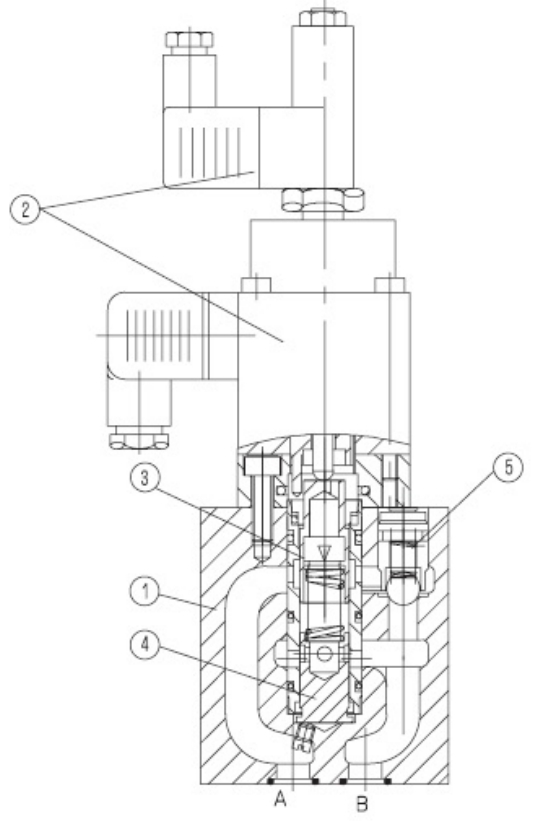

Ils comprennent essentiellement le logement (1), un solénoïde proportionnel avec un transducteur de position inductive (2), mesurer l'orifice (3), le compensateur de pression (4) ainsi que le clapet anti-retour facultatif (5).

Valve de contrôle de débit proportionnel 2fre 6 b

Le réglage de l'écoulement est déterminé (0 à 100%) au potentiomètre de la valeur de commande. La valeur de commande appliquée s'ajuste, via l'amplificateur ainsi que le solénoïde proportionnel, l'orifice de mesure (3). La position de l'orifice de mesure (3) est obtenue par le transducteur de position inductive. Tous les écarts par rapport à la valeur de commande sont compensés par le contrôle de rétroaction.

Le compensateur de pression (4) maintient la chute de pression à l'orifice de mesure (3) à une valeur constante. Le flux est donc une charge compensée.

La petite dérive de température est obtenue en raison de la conception de l'orifice de mesure.

À une valeur de commande de 0%, l'orifice de mesure est fermé.

Dans le cas d'une perte de puissance ou d'une rupture de câble au transducteur de position, l'orifice de mesure se ferme.

À partir d'une valeur de commande de 0%, un démarrage gratuit de saut est possible. Via deux rampes dans l'amplificateur électrique, il est possible de retarder l'ouverture et la fermeture de la mesure B

Orifice.

Via le clapet anti-retour (5), un flux libre est possible de B à A.

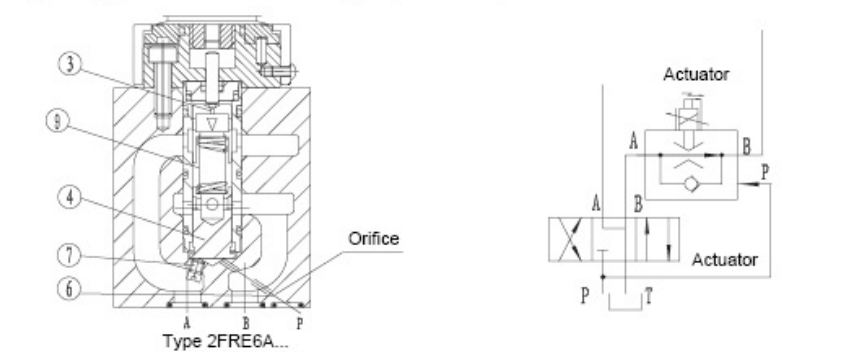

Valve de contrôle de débit proportionnel Type 2fre 6 A:

La fonction de cette vanne est en principe de la même manière que le type de soupape 2fre 6 b:

Pour supprimer le saut de démarrage lorsque l'orifice de mesure (3) (valeur de commande> 0%) est ouvert, il est prévu que le compensation de pression (4) soit conservé via le port P (6). La connexion interne (7) entre le port A et le compensateur de pression (4) est bouchée. Via le port externe P (6), la pression dans le port P, avant que la vanne directionnelle (8) agit sur le compensation de pression (4) et la maintient contre la force de ressort (9) en position fermée. Si la soupape directionnelle (8) est passée de P à B, alors le compensateur de pression (4) se déplace de la position fermée

dans la position de régulation et le saut de démarrage est ainsi évité.

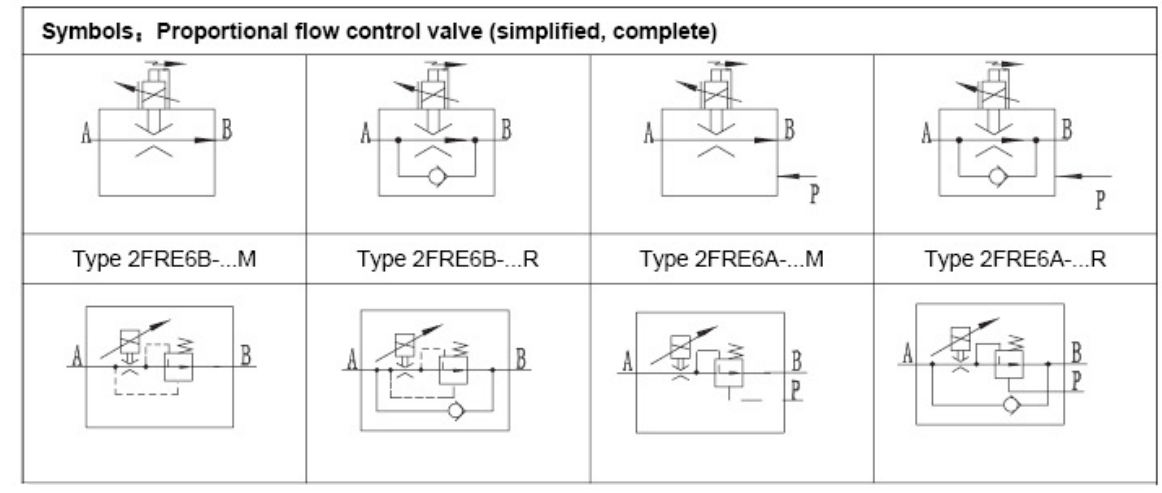

Symboles de la vanne de contrôle de débit proportionnel 2FRE6
