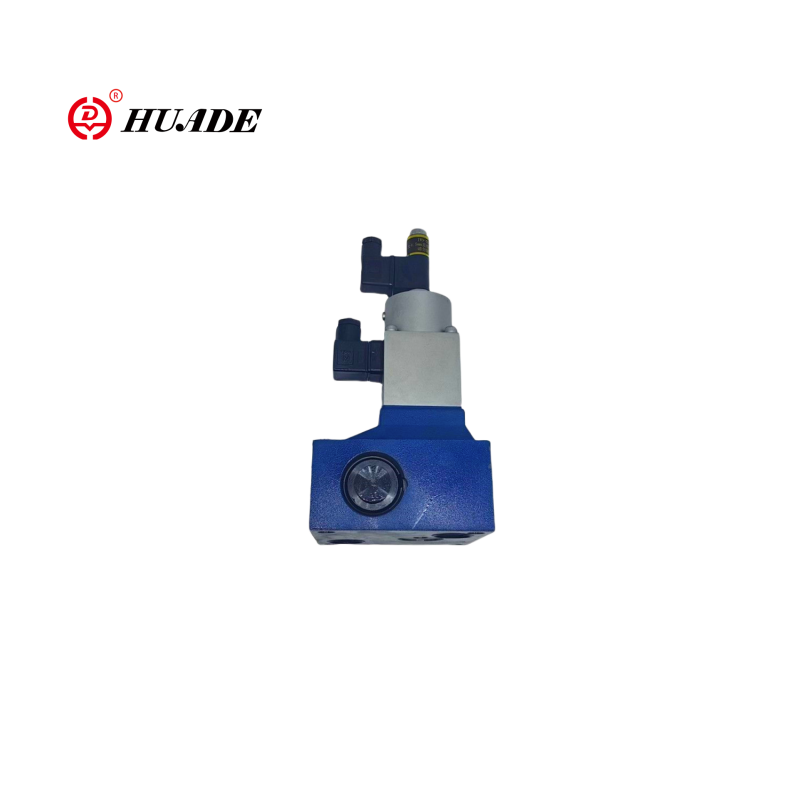

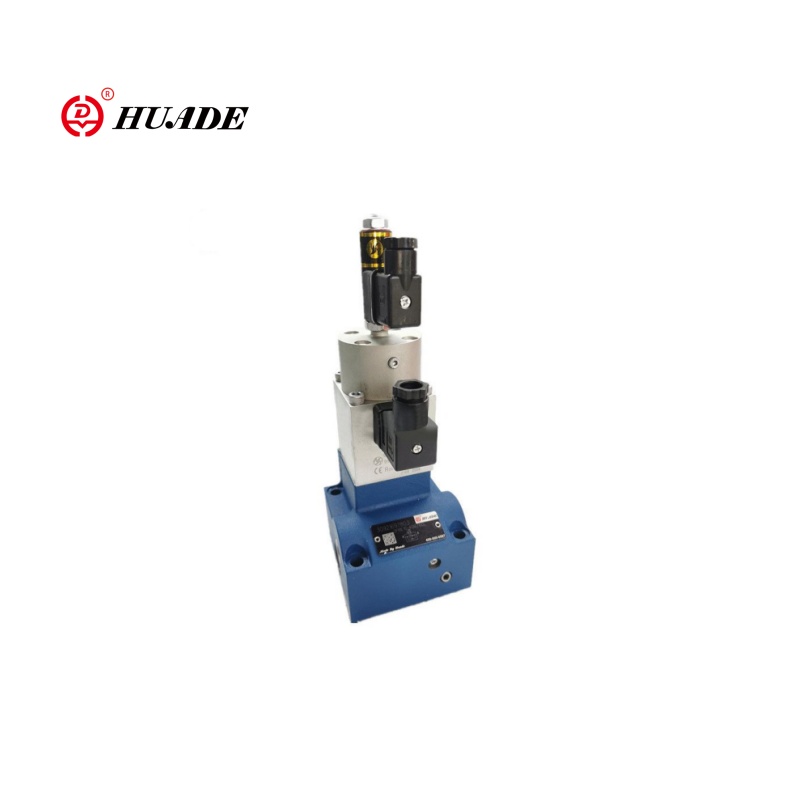

Vanne de contrôle de débit proportionnel 2FRE16

La soupape de commande d'écoulement proportionnelle 2FRE16 à 2 voies est une valve de contrôle de débit proportionnelle à haute performance, qui convient aux applications où la vitesse des actionneurs hydrauliques (cylindres ou moteurs) doit être ajustée avec précision. Comparé à la valve proportionnelle 2FRE10, la valve 2FRE16 a un diamètre plus grand, permettant une plage d'écoulement plus élevée. Et la valve proportionnelle 2FRE16 convient aux systèmes hydrauliques plus puissants.

Paramètre de produit de la vanne de contrôle de débit proportionnel 2FRE16

Hydraulique
Pression de fonctionnement (MPA)	31.5
Différentiel de pression minimale (MPA)	taille 10	Taille 16
	0,3 ~ 0,8	0,6 ~ 1
Liquide de pression	Huile minérale (pour le sceau NBR), ester phosphate (pour le sceau FPM)
Gamme de viscosité (mm2/ s)	2,8 à 380
Plage de température du liquide de pression (℃ ℃	-20 à +70
Hystérésis (%)	＜ ± 1qmax
Répétabilité (%)	＜ 1 Qmax
Échantillon (%)	＜ ± 2
Installation	facultatif
Poids (kg)	6	8.3
Électrique
Type de tension	DC 24V
Résistance à la bobine du solénoïde (ω)	Valeur du froid à 20 ℃ 10, valeur chaude maximale 13.9
Max. Power (VA)	50
Inductivité (MH)	6 à 8
Fréquence de l'oscillateur (kHz)	2.5
VT-5010S30 Demande d'isolation IP65	IP65

Caractéristiques:Caractéristique du produit et application de la vanne de contrôle de débit proportionnel 2FRE16

▶ Vanne avec un compensateur de pression pour le contrôle compensé de pression d'un débit

▶ Agtuation via un solénoïde proportionnel

▶ Avec la rétroaction de position électrique de l'orifice de contrôle

▶ La bobine de transducteur de position peut être déplacée axialement, ce qui facilite le réglage du point zéro de l'orifice de commande, sans avoir à toucher l'électronique (électrique-hydraulique)

▶ Variation minimale de l'échantillon de la valve et de l'amplificateur électrique VT 5004 (ordre séparé)

Application:

La vanne de contrôle du débit proportionnel 2FRE16 est largement utilisée dans les systèmes hydrauliques industriels lourds, les machines d'ingénierie et l'hydraulique mobile, la métallurgie et l'équipement minière.

Exemples de système typiques: circuit de contrôle du seau d'excavatrice

PLC → Amplificateur proportionnel → 2FRE16 → Cylindres hydrauliques

                    ↑

 Capteur de pression (rétroaction en boucle fermée)

En ajustant le signal électrique d'entrée, le mouvement du seau peut être accéléré en douceur / décéléré pour éviter le choc hydraulique.

Fonction et section de la vanne de contrôle de débit proportionnel 2FRE16

Le type 2fre .. les vannes de commande d'écoulement proportionnelles ont une fonction à 2 voies. Ils peuvent, à partir d'une valeur de commande électrique appliquée, réguler un débit qui est une pression et dans une large mesure, une température compensée.

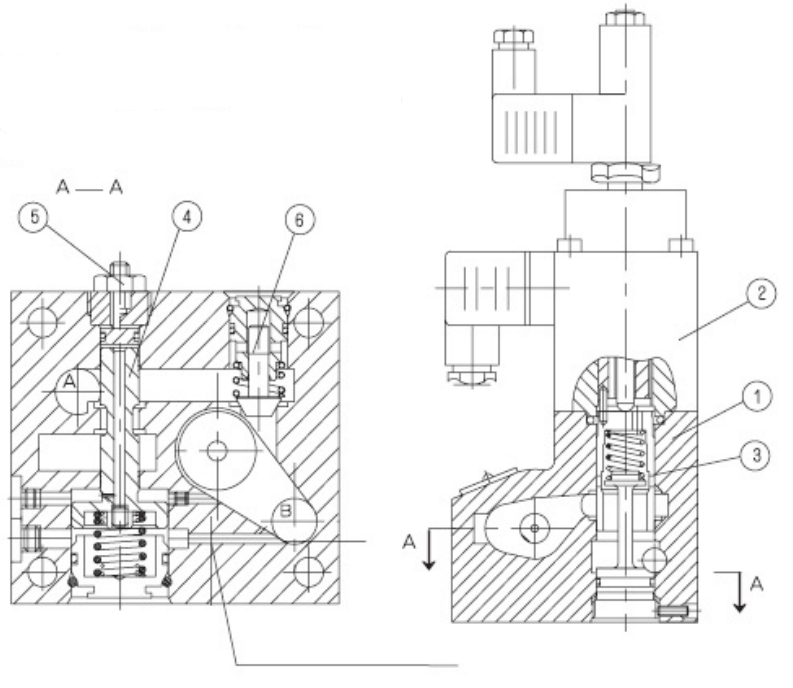

Ils comprennent essentiellement le logement (1), un solénoïde proportionnel avec un transducteur de position inductive (2), mesurer l'orifice (3), compensation de pression (4), limiteur de course (5), ainsi qu'un clapet anti-retour facultatif (6).

Le réglage de l'écoulement est déterminé (0 bis 100%) au potentiomètre de la valeur de commande. La valeur de commande appliquée, provoque via l'amplificateur ainsi que le solénoïde proportionnel, l'ajustement de l'orifice de mesure (3). La position de l'orifice de mesure (3) est obtenue par le transducteur de position. Tous les écarts par rapport à la valeur de commande sont compensés par le contrôle de rétroaction de position.

Le compensateur de pression (4) maintient la chute de pression à l'orifice de mesure (3) à une valeur constante. Le débit est donc compensé par la pression.

La petite dérive de température est obtenue en raison de la conception de l'orifice de mesure. À une valeur de commande de 0%, l'orifice de mesure est fermé.

Dans le cas d'une perte de puissance ou d'une rupture de câble au transducteur de position, l'orifice de mesure se ferme. À partir d'une valeur de commande de 0%, un démarrage gratuit de saut est possible. Via deux rampes dans l'amplificateur électrique, il est possible de retarder l'ouverture et la fermeture de l'orifice de mesure.

Via le clapet anti-retour (6) le flux libre est possible de B à A.

Strcture de Vanne de contrôle de débit proportionnel 2FRE16

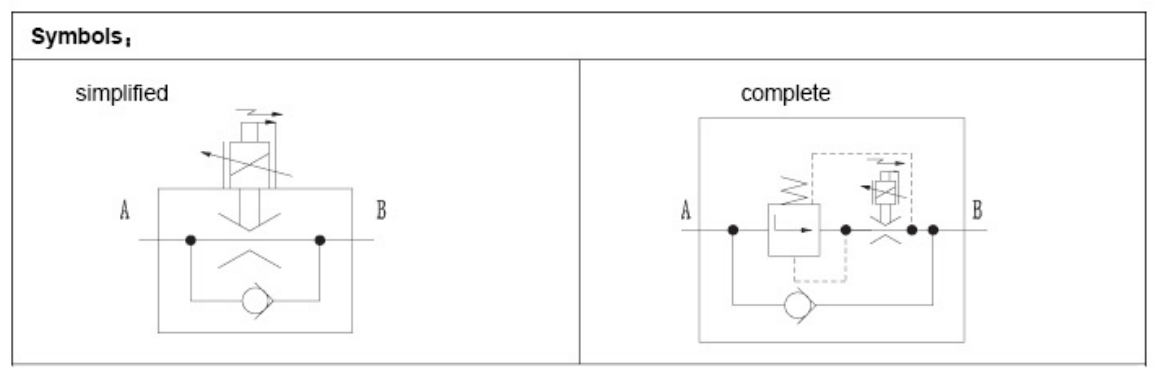

Symboles de la vanne de contrôle de débit proportionnel 2FRE16
