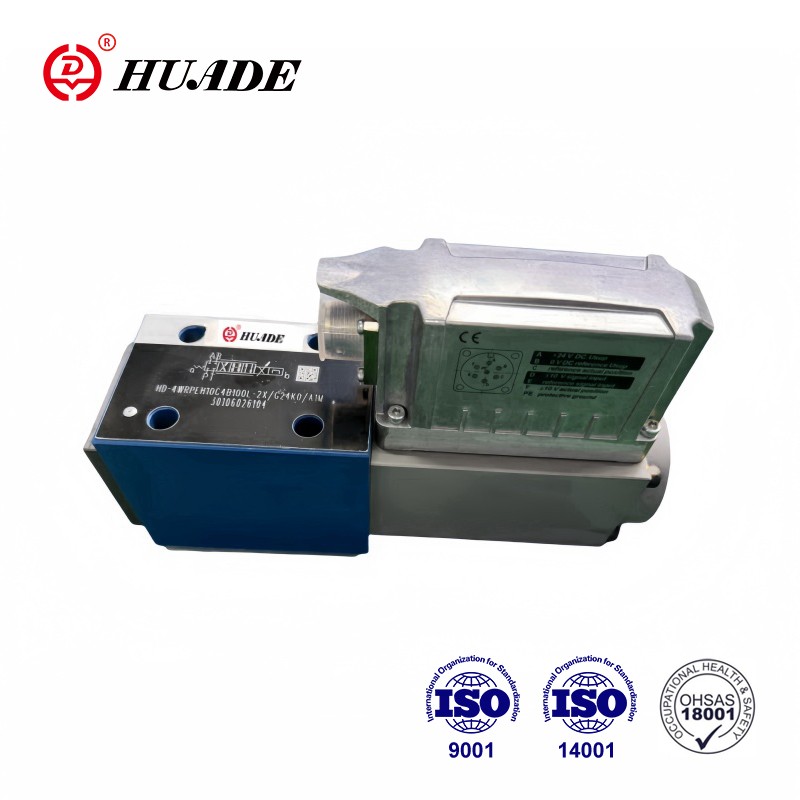

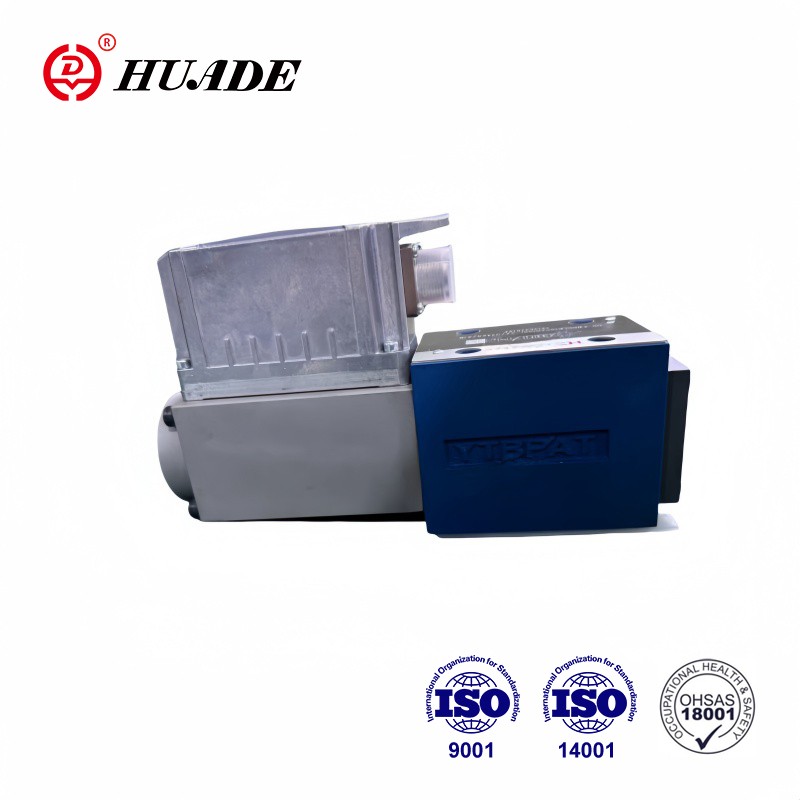

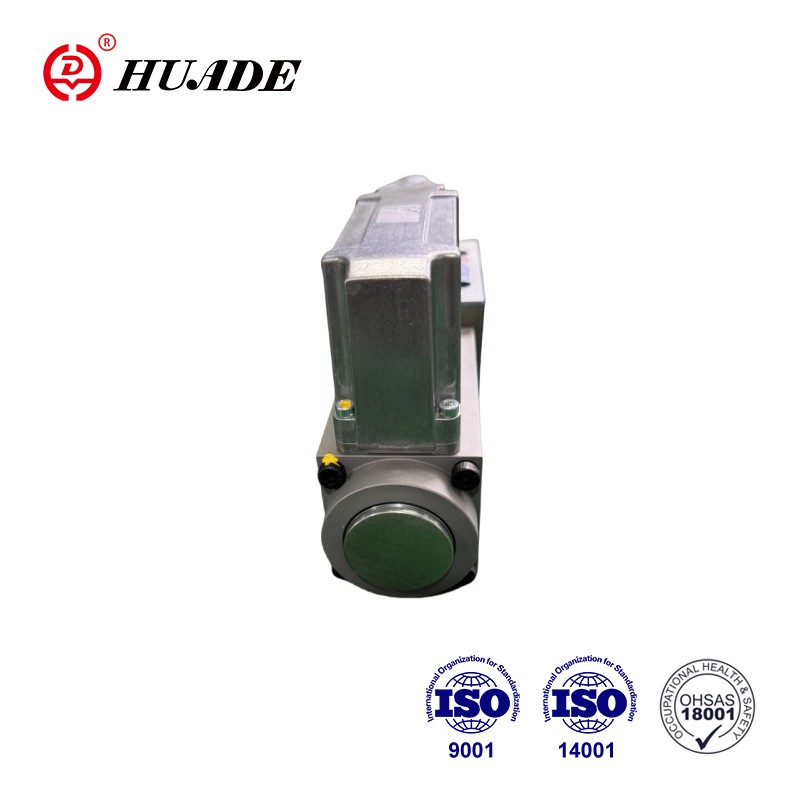

Cette vanne 4WRPEH-2X est une vanne proportionnelle à action directe avec contrôleur d'axe numérique intégré et interface de bus de terrain. Il existe deux tailles, à savoir la taille 6 et la taille 10. 4WRPEH-2X est monté sur une sous-plaque. Les composants électroniques intégrés du 4WRPEH-2X comparent les valeurs de contrôle spécifiées avec les valeurs de position réelles. La servovalve proportionnelle de Huade a acquis une grande réputation auprès de ses clients en raison de ses hautes performances et de son prix inférieur.
| Données techniques (Pour plus de détails, veuillez consulter la fiche technique !) | |||
| Général | DU 6 | DU 10 | |
| Position d'installation | Quel que soit le cas, il est recommandé de privilégier une installation horizontale | ||
| Modèle de portage | IS0 4401-03-02-0-05 | ||
| Plage de température de fonctionnement (℃) | -20...+80 | ||
| Plage de température ambiante (℃) | -20...+60 | ||
| Poids (kg) | 3 | 7.8 | |
| Hydraulique (mesuré avec HLP46℃=40℃± 5℃) | |||
| Fluide hydraulique | Conforme aux normes DIN51524... 535 et peut fournir d'autres supports sur demande | ||
| Plage de viscosité | Recommandé (mm2/s) | 20...800 | |
| Maximum admissible (mm2/s) | 10...800 | ||
| La température de l'huile hydraulique a sonné (℃) | -20...+60 | ||
| Niveau de contamination maximum admissible de l'huile hydraulique - niveau de propreté conformément à la norme IS04406 (c) | Classe 16/18/13 | ||
| Sens d'écoulement | Symboles complexes | ||
| Électrique | ||
| Facteur de durée cyclique % | 100 (fonctionnement continu) | |
| Classe de protection selon EN 60529 | IP65 (si des connecteurs homologues appropriés et correctement montés sont utilisés) | |
| Tension d'alimentation | Valeur nominale VCC | 24 |
| VCC minimum | 21 | |
| Vcc maximum | 36 | |
| Ondulation résiduelle maximale Vss | 2 (La tension d'alimentation est de 23 V à 34 V) | |
| Consommation | DE 6 W | MAXIMUM 40 |
| DE 10 W | MAXIMUM 60 | |
Caractéristiques:
▶ Vannes de contrôle à commande directe NG6 et NG10 avec piston et manchon de contrôle de qualité servo
▶commande unilatérale, position de sécurité 4/4 à l'arrêt
Condition:
-- Fonctionnalité de contrôle d'axe numérique intégrée (IAC-R) pour :
● Contrôle du débit volumétrique
● Contrôle de position
● Contrôle de pression
● Fonction p/Q
● Position de relâchement/pression et position/
Règlements de puissance :
●Fonctionnalité NC (fonctionnement autonome possible)
--Interfaces analogiques et numériques pour les valeurs cibles et réelles
● 4 x capteurs analogiques (+/-10 V ou 4..20 mA) ou
● 1 x système de mesure de longueur (1Vss ou SSI) et 2 analogiques
Capteurs :
--retour de valeur de consigne/valeur réelle analogique (courant ou tension) ou via bus de terrain
-- Entrées/sorties analogiques/numériques configurables
-- CANopen, MODBUS, EtherNET/IP, EtherCAT et PROFINET en option et d'autres protocoles de bus peuvent être utilisés avec les automates grand public, les contrôleurs ou la communication informatique supérieure.
Application:
La fonction de la servovalve proportionnelle 4WRPEH-2X est que les composants électroniques intégrés comparent les valeurs de contrôle spécifiées avec les valeurs de position réelles.
Structure:
Les vannes comprennent principalement :
▷Vanne de commande à commande directe avec piston de commande et manchon de qualité servo(1)
Électro-aimant proportionnel avec retour de déplacement du noyau de valve (2)
▷Contrôleur d'axe numérique intégré avec interfaces de capteurs analogiques et numériques et connexion bus de terrain (3)
Fonction de la vanne :
En cas d'écart de régulation, la bobine est activée. En raison de changements dans la force magnétique de la bobine. Le noyau de la valve control1 résistera au ressort pour le réglage. Course du tiroir de vanne et section transversale de surintensité. Directement proportionnel au signal d'instruction. Lorsque la valeur de contrôle prédéfinie est 0, l'élément électronique. Ajustez le noyau de la vanne de commande pour résister à la force du ressort et déplacez-le en position centrale. Dans un état inactif, le ressort entraîne le noyau de valve à mettre
placez-le dans une position de sécurité.
--Le contrôleur d'axe de mouvement met en œuvre les fonctions de contrôle suivantes
• Contrôle du débit volumique
• Contrôle de position
•Contrôle de la pression/force
• Relâcher le contrôle de position/pression et de position/force.
-- La valeur de commande peut être entrée via l'interface analogique (X1) ou entrée via l'interface bus X4
--La valeur réelle peut être lue via l'interface analogique (X1) ou obtenue via l'interface de bus X4
-- Les paramètres de contrôle peuvent être définis via le bus
--Diagnostic des défauts
Les composants électroniques intégrés permettent le contrôle dans les conditions de défaut suivantes, la bobine perd de la puissance et le noyau de la vanne de commande revient en position de sécurité.
• Panne de courant
• Défaut de circuit ouvert du capteur de déplacement du noyau de vanne
•Échec de communication
• Défaut de circuit ouvert du signal de commande 4-20 mA
• Dysfonctionnement du capteur de déplacement externe
• Dysfonctionnement du capteur de déplacement externe
