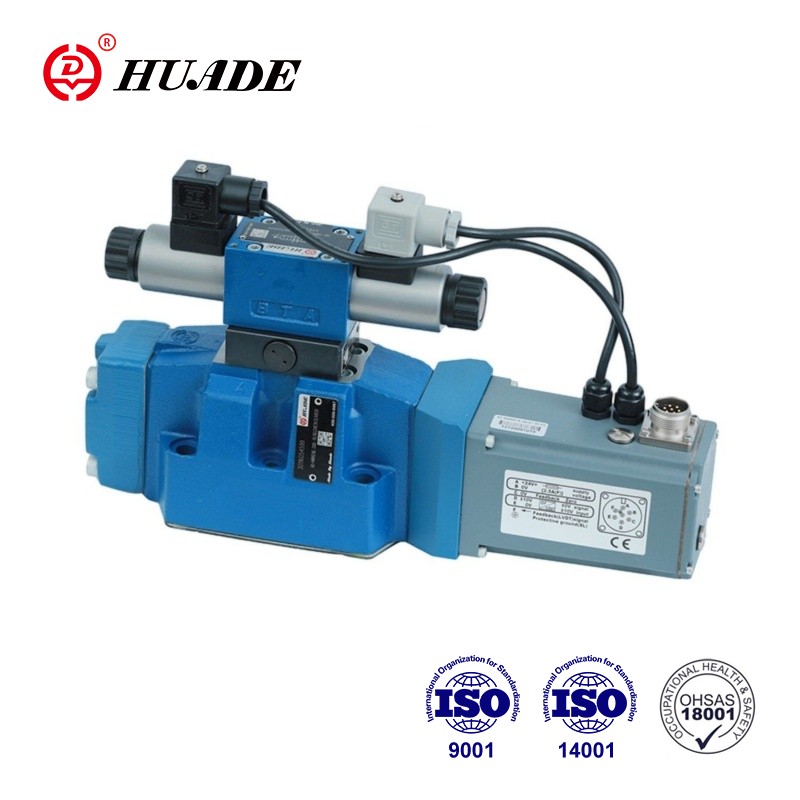

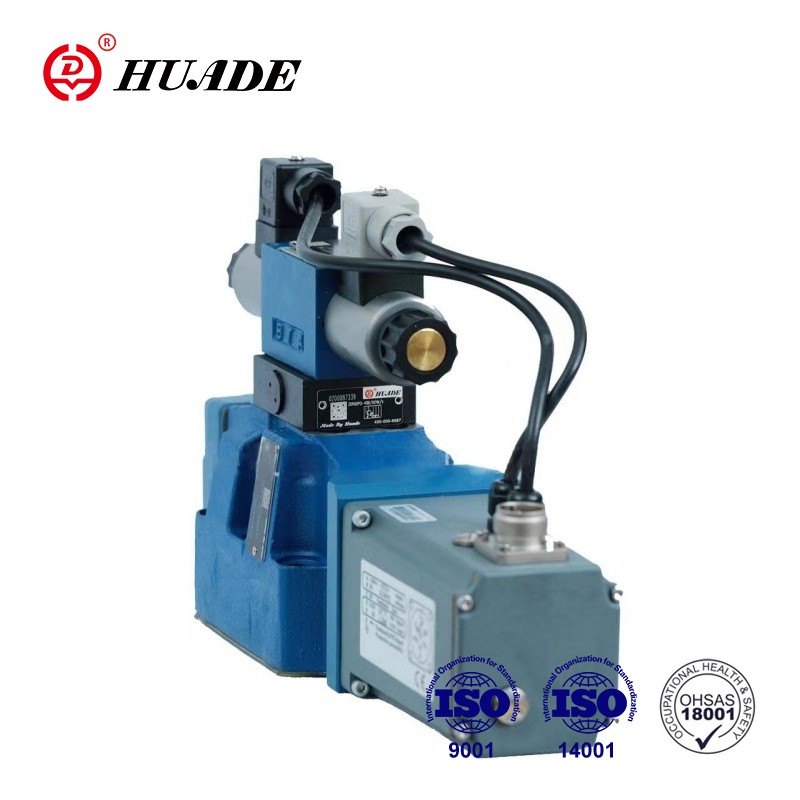

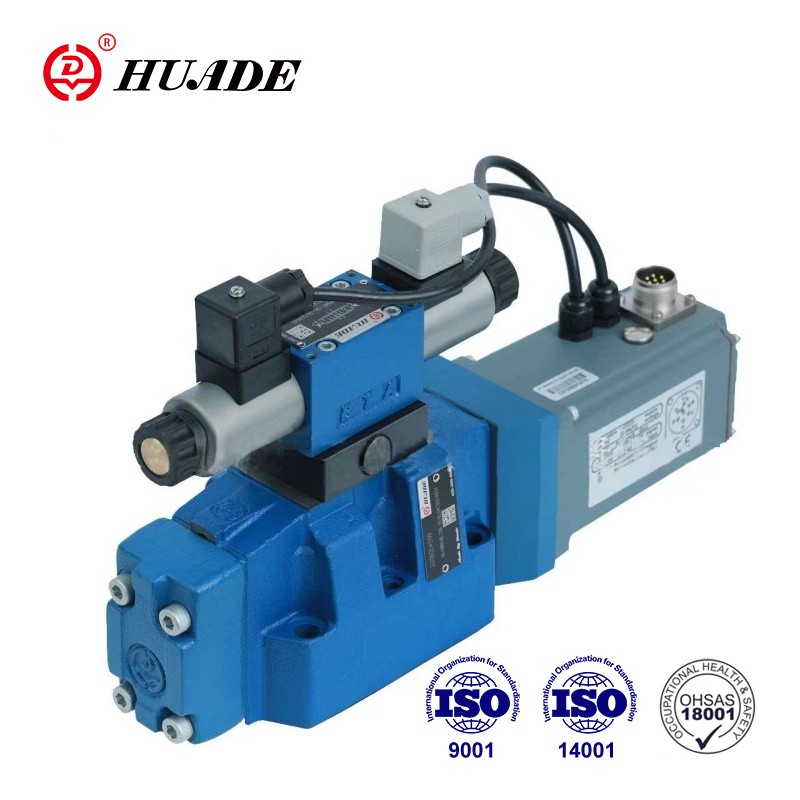

Les valves proportionnelles de type 4WRTE sont des valves de commande directionnelles pilotées avec retour de position électrique, électronique intégrée (OBE) et surveillance de position du tiroir en option. La haute précision, la réponse rapide et le contrôle stable de la vanne proportionnelle WRTE-4X en font un élément clé dans de nombreux systèmes industriels.
| Général | ||||||
| Tailles | 10 | 16 | 25 | 27 | 32 | 35 |
| Poids (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Position d'installation et informations de mise en service | De préférence horizontale | |||||
| Plage de température ambiante (°C) | -20..+50 | |||||
| Durée de stockage maximale (années) | 1 *(si les conditions de stockage sont respectées ; se référer à la notice d'utilisation 07600-B) | |||||
| Valeurs MTTF selon EN ISO 13849 Années | 150 (pour plus d'informations voir fiche technique 08012) | |||||
| Ses tests selon DIN EN 60068-2-6 | 10.. 2000 Hz /maximum de 10 g/10 cycles /3 axes | |||||
| Noise test according to DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g crête/30 min. /3 axes | |||||
| Choc de transport selon DIN EN 60068-2-27 | 15 g / 11 ms /3 chocs /3 bœufs | |||||
| Chaleur humide, cyclique, selon DIN EN 60068-2-30 | Variante 2 +25°C ... +55C, 90% ... 97% d'humidité relative, 2 cycles de 24 heures | |||||
Caractéristiques:
▶Conception pour améliorer la fiabilité et la sécurité
1. Compensation automatique de la pression dans les chambres de commande de l'étage principal par la vanne de commande pilote
2.Bobine de commande de la scène principale en position centrale centrée sur ressort et/ou en position décalée
3.En option avec surveillance de la position de la bobine
▶ Flexible – adapté au contrôle de la position, de la vitesse et de la pression.
▶ Précis – sensibilité de réponse élevée et faible hystérésis
Application:
La vanne directionnelle proportionnelle WRTE-4X peut être largement utilisée dans la pétrochimie, la fabrication automobile, les équipements intelligents, la production d'énergie, l'industrie métallurgique et d'autres industries.
La vanne WRTE-4X se compose essentiellement de 3 ensembles principaux :
1. Boîtier (1) avec tiroir de commande de l'étage principal (2) et surveillance de la position du tiroir en option (13)
2.Électronique intégrée (en option avec membrane de protection électronique (14)) avec transducteur de position inductif (3) de l'étage principal
3. Vanne de commande pilote (4) avec unité de tiroir/prise de commande (5), transducteur de position inductif (6) et retour de pression pour la position centrale du tiroir de commande de l'étage principal (2).
Avec électro-aimants proportionnels (7 ; 8) hors tension, position centrale du tiroir de commande de l'étage principal (2) grâce au ressort de centrage (9) et au retour de pression. Commande du tiroir de commande de l'étage principal (2) via le distributeur pilote ( 4) → le tiroir de commande de l'étage principal (2) est positionné de manière régulée. Contrôler le tiroir de commande de la vanne pilote (4) en modifiant la force du solénoïde des solénoïdes proportionnels (7 ; 8). Connexion de la commande et valeurs réelles dans l'électronique intégrée. Alimentation en huile de pilotage du distributeur de pilotage en interne via le port P ou en externe via le port X Retour de l'huile de pilotage en interne via le port T ou en externe via Y vers le réservoir. Avec une valeur de consigne de O V, l'électronique contrôle le tiroir de commande de l'étage principal (2) en position centrale.
Symbole de Vanne directionnelle proportionnelle WRTE-4X
