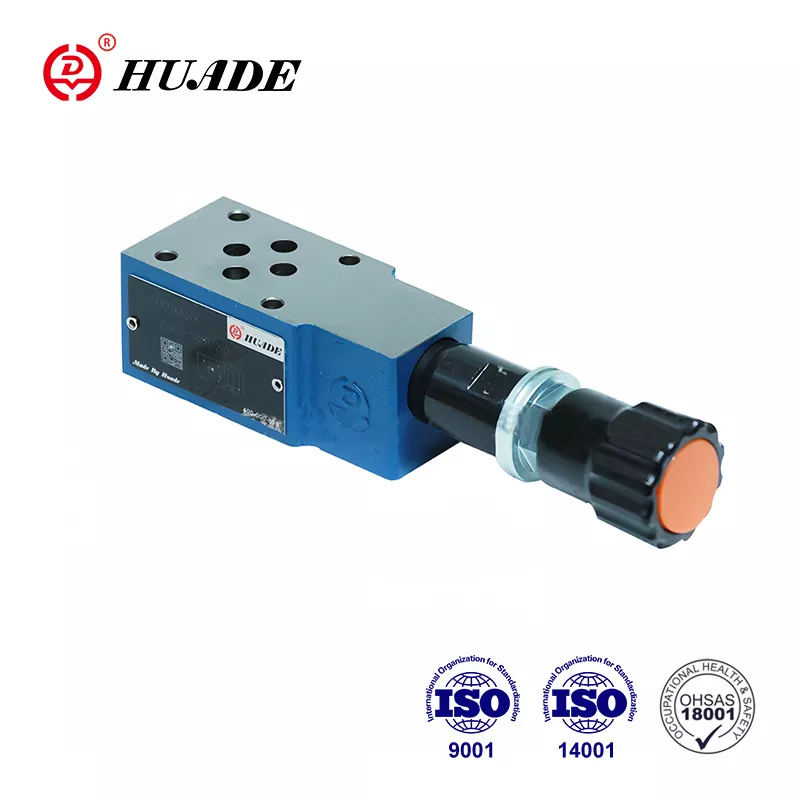

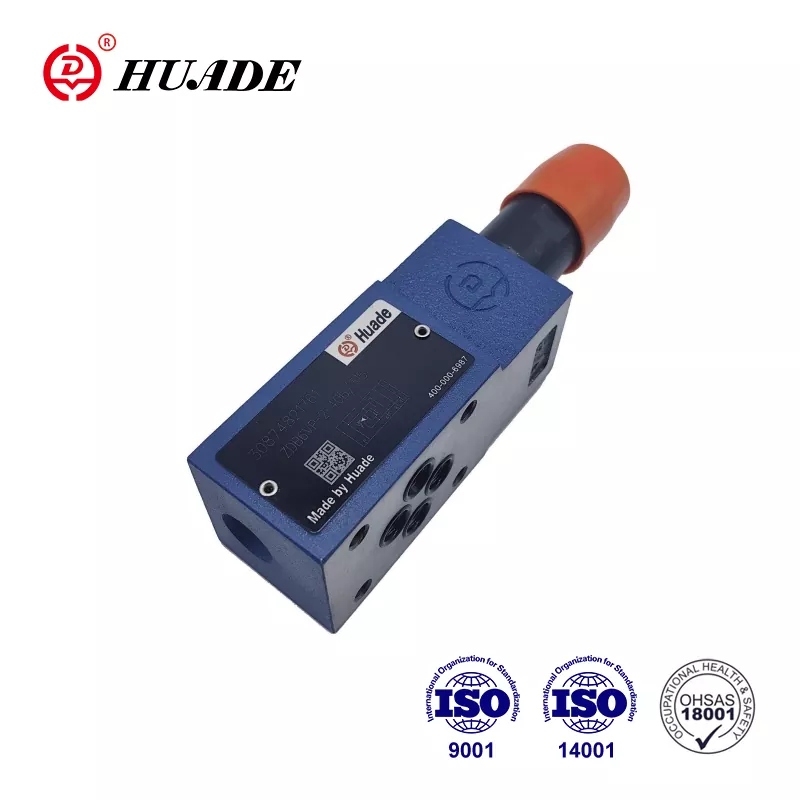

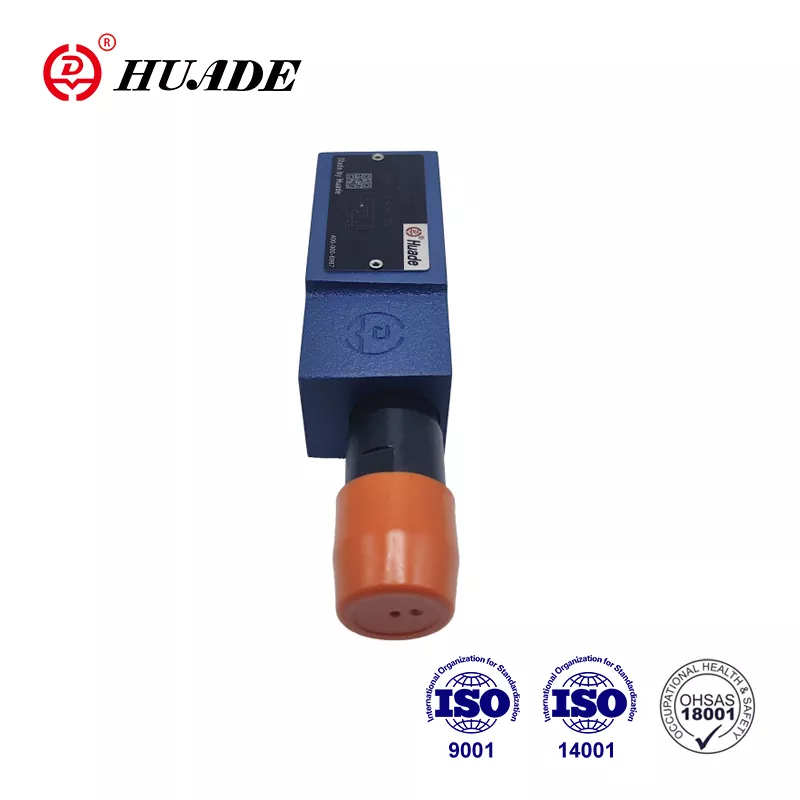

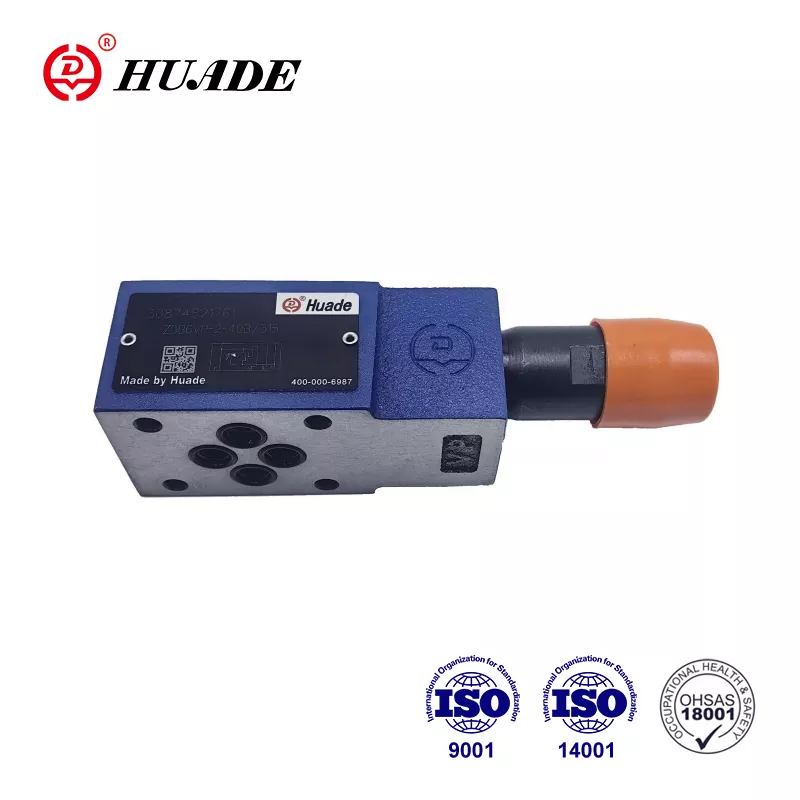

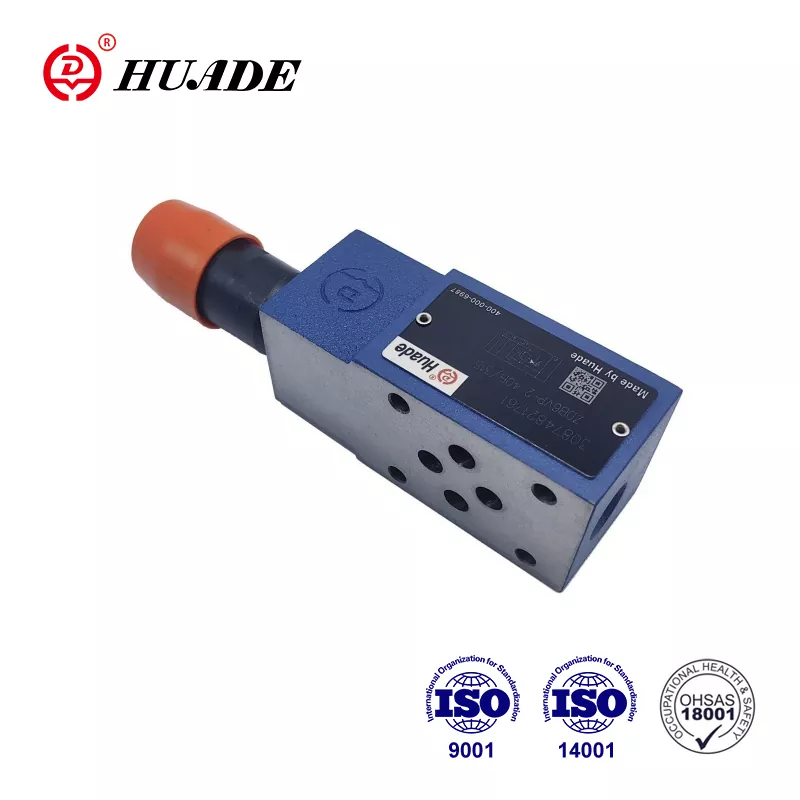

Vanne de décharge de pression ZDB 6

La soupape de décharge de pression ZDB 6 peut remplacer les produits offerts par Rexroth®. Le fait est que Huade Hydraulic a eu deux coopérations à long terme avec Rexroth. Cette coopération permet aux vannes de pression Huade® d'atteindre le même niveau que les produits Rexroth en termes de performances, de qualité et de compatibilité. L'usine a dépassé ISO9001, ISO14001 et OH SAS18001. L'usine d'usine a une grande échelle de production, qui peut contrôler efficacement les coûts et fournir aux clients des vannes de pression hydrauliques rentables et pratiques. En raison de ses performances fiables et stables, les produits hydrauliques Huade® sont largement utilisés dans les industries militaires et marines.

Paramètre de produit de la soupape de décharge de pression ZDB 6

Caractéristique du produit et application de la soupape de décharge de pression ZDB 6

Caractéristiques:

▶ Vanne de plaques à sandwich

▶ 4 gammes de pression

▶ 5 options de circuit

▶ avec une ou deux cartouches de soulagement de la pression

▶ 4 Éléments de réglage.

· Bouton rotatif

· Manche avec hexagone et capuchon de protection

· Bouton rotatif verrouillable avec échelle

· Bouton rotatif verrouillable

Application:

La soupape de décharge de pression ZDB 6 est utilisée pour limiter la pression dans un système hydraulique.

Fonctions, section et symboles de la soupape de décharge de pression ZDB 6

Les types de soupapes de décharge de pression ZDB et Z2DB sont en fonction du pilote et sont en conception de la plaque de sandwich.

Ils sont essentiellement constitués du boîtier (7), avec une ou deux cartouches de soupape de décharge de pression.

La pression du système est définie au moyen de l'élément de réglage (4).

Au repos, la valve est fermée. Pression dans le port A agit sur la bobine (1). Dans le même temps, la pression passe par l'orifice (2) sur le côté chargé à ressort de la bobine (1) et via l'orifice (3) au Pilot Poppet (6). Si la pression dans le port A dépasse la valeur définie au ressort (5), le Pilot Poppet (6) s'ouvre. Le fluide peut désormais s'écouler du côté chargé du ressort de la bobine (1), de l'orifice (3) et du canal (8) dans le port T. La chute de pression résultante déplace ensuite la bobine (1), ce qui fait que cela ouvrira la connexion A à T, tandis que la pression fixée au ressort (5) est maintenue.

L'huile pilote des deux chambres à ressort revient à l'extérieur au réservoir via le port T.

Structure et symboles de la soupape de décharge de pression ZDB 6

Avis

1.Le liquide doit être filtré. La finesse du filtre minimum est de 20 ㎛.

2. Le réservoir doit être scellé et un filtre à air doit être installé sur l'entrée de l'air.

3. Produits sans sous-plaque lors de la sortie de l'usine, si vous en avez besoin, veuillez commander spécialement.

4. Les vis de fixation des valeurs doivent être un niveau d'intensité élevé (classe 10.9). Veuillez les sélectionner et les utiliser en fonction du paramètre répertorié dans le livre d'échantillons.

5. La rugosité de la surface liée à la valve est requise, la rugosité de surface est de 0,8.

6. Finition de surface de la pièce d'accouplement est nécessaire à 0,01 / 100 mm.
