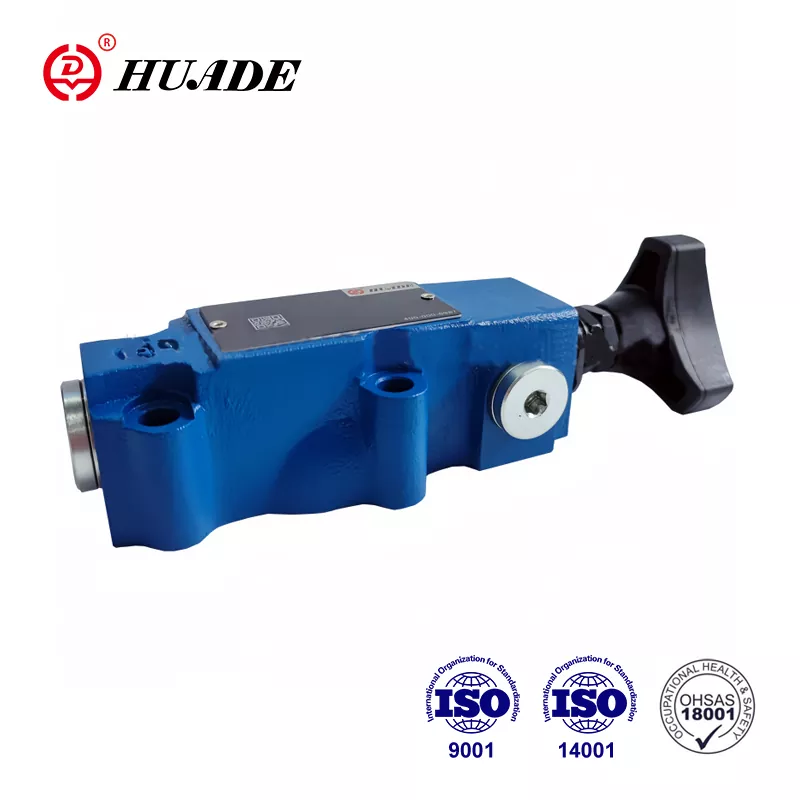

expériences de coopération avec Rexroth à partir de 1979. La soupape de décharge télécommandée Huade® DBT a un prix abordable. Il est plus avancé en technologie et plus durable que les produits similaires de cette gamme. Huade Hydraulic met une grande importance sur la qualité. L'usine exploite plus de 750 équipements de production avancés importés du monde entier pour garantir la qualité des vannes hydrauliques. Toutes les soupapes de pression seront soumises à des tests rigoureux avant de quitter l'usine. L'usine a passé les normes ISO9001, ISO14001 et OH SAS18001. Huade® est une marque exceptionnelle dans l'industrie hydraulique chinoise. La série de vannes de régulation de pression est largement utilisée dans les systèmes hydrauliques marins et dans d'autres domaines en raison de leurs performances supérieures.
|
Données techniques |
||
|
Fluide sous pression |
Huile minérale (pour joint NBR) ou ester phosphaté (pour joint FPM) |
|
|
Plage de température (℃) |
-30～+80 |
|
|
Plage de viscosité (mm2/s) |
10~800 |
|
|
débit max. (L/min) |
3 |
|
|
maximum. pression de service (MPa) |
31.5 |
|
|
maximum. Pression de réglage (MPa ) |
jusqu'à 10 ou 31,5 |
|
|
Contre-pression |
DBT (MPa) |
|
|
DBWT (MPa) |
Jusqu'à 10 (AC) ; jusqu'à 16 (DC) |
|
Caractéristiques:
▶ télécommande longue distance
▶ montage sur embase
▶ trois éléments de réglage :
▶ Bouton rotatif
▶ Hex. vis à tête avec capuchon de protection
▶ Bouton rotatif verrouillable avec échelle
Les soupapes de pression télécommandées des types DBT et DBWT sont des soupapes de surpression pilotées.
Le type DBT se compose principalement de la vanne principale (1), du tiroir principal (2), du siège de vanne (3) et du réglage (6).
La pression du système agit sur le tiroir (2) via l'orifice. Si la pression dépasse la valve réglée au niveau du ressort, le fluide sous pression s'écoule vers le réservoir depuis l'orifice T (ou vers l'extérieur).
Structure et symboles de la soupape de surpression DBT
1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.
2. Le réservoir doit être hermétique et un filtre à air doit être installé à l'entrée d'air.
3. Produits sans sous-plaque à la sortie de l'usine.
4. Les vis de fixation de la valve doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.
5. La rugosité de la surface liée à la vanne est requise, la rugosité de la surface est de 0,8.
6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
